ЭД АНГИ ХЭРЭГСЛҮҮД

iFlight XING2 1407 4600KV (60мм утастай) сойзгүй мотор (Brushless Motor) нь 3-аас 4 инчийн фристайл болон уралдааны дронууд, Cinewhoop болон микро рейсеруудад тусгайлан зориулагдсан, өндөр түлхэх хүч, түргэн хариу үйлдэл болон нарийвчлалтай удирдлагыг санал болгох өндөр чадал, ашигт үйлийн коэффициент бүхий мотор юм.

Онцлох шинж чанарууд (Bullet Points)

• 3-4 Инчийн дронд зориулагдсан: 3-4 инчийн фристайл, уралдааны болон Cinewhoop дронуудад тохиромжтой, хүч ба жингийн оновчтой харьцааг бүрдүүлсэн.
• Бэхжүүлсэн корпус ба Нарийн боловсруулалт: Хүчитгэсэн роторын корпус (bell design) болон нарийн тэнцвэржүүлсэн боловсруулалт нь цохилтод тэсвэртэй, өндөр ачаалалтай огцом маневр хийх үед чичиргээгүй тогтвортой байдлыг хангана.
• Оновчтой 4600KV Тохируулга: Огцом хурдасгал болон батарейн эрчим хүчний хэмнэлтийг зохистой хослуулсан тул өндөр хурдны уралдаан ба агаарын акробат нислэгт тохиромжтой.
• Зөөлөн эргэлт ба Шугаман хааз: Бага сөрөх эсэргүүцэл (low cogging) ба шугаман тохируулгатай (linear throttle response) тул удирдлагын стикний мэдрэмжийг өндөр түвшинд хүргэж, нарийн зай завсараар саадгүй нисэх боломжийг санал болгоно.

Техникийн үзүүлэлтүүд (Specifications)

• Брэнд / Загвар: iFlight XING2 1407 FPV Motor
• KV Утга: 4600KV
• Тохиромжтой дроны хэмжээ: 3 - 4 инчийн (3-4 Inch Quadcopter/Cinewhoop)
• Утасны урт: 60мм
• Корпусын материал: Металл (Metal)
• Өнгө: Хар (Black)
• Моторын төрөл: Сойзгүй мотор (Brushless Motor)

Багцын бүрэлдэхүүн (Package Contents)

• iFlight XING2 1407 4600KV FPV Сойзгүй мотор

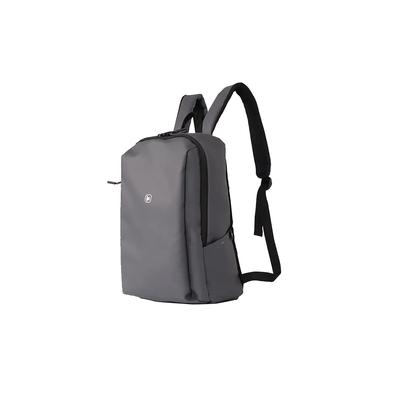

Энэхүү ус нэвтэрдэггүй хөнгөн үүргэвч (Waterproof Backpack) нь камер болон бусад FPV тоног төхөөрөмжийг чийг, уснаас найдвартай хамгаалах AATCC-35-2000 стандартаар баталгаажсан, авсаархан бөгөөд загварлаг хийцтэй үүргэвч юм.

Онцлох шинж чанарууд (Bullet Points)

• AATCC-35-2000 Усны хамгаалалтын стандарт: Олон улсын туршилтын стандартын дагуу баталгаажсан тул эд зүйлс болон камерын тоног төхөөрөмжийг бохирдол, чийг ба уснаас найдвартай хамгаална.
• Хэт хөнгөн жин: Ердөө 240г жинтэй тул авч явахад туйлын хөнгөн, аялал болон өдөр тутмын ашиглалтад нэн тохиромжтой.
• Композит хальсан бүрээстэй материал: Нийлэг композит полиэстер ба хальсан бүрээс (skin film) бүхий даавуу нь эдэлгээ сайтай, ус чийгийг сайн тусгаарлана.
• Энгийн бөгөөд загварлаг дизайн: Гоёмсог, минимал үзэмжтэй бөгөөд боломжийн үнээр өндөр функциональ чанарыг санал болгоно.

Техникийн үзүүлэлтүүд (Specifications)

• Бүтээгдэхүүний нэр: Ус нэвтэрдэггүй үүргэвч (Waterproof Backpack)
• Жин: 240г
• Гадаад хэмжээ (УӨХ): 35 * 21 * 15 см
• Материал / Даавуу: Композит полиэстер ба ус нэвтэрдэггүй хальс (Composite polyester skin film)
• Усны хамгаалалтын стандарт: AATCC-35-2000

Багцын бүрэлдэхүүн (Packing List)

• 1 * Ус нэвтэрдэггүй үүргэвч (Waterproof Backpack)

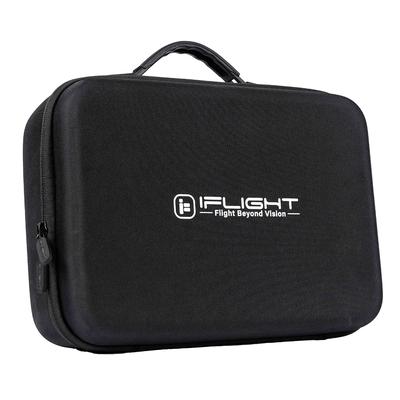

iFlight зөөврийн халаалттай батарейн цүнх (Portable Heated Battery Case) нь хүйтэн, өвлийн цаг агаарын хүнд нөхцөлд FPV батарейнуудын идэвхжлийг хадгалж, гүйцэтгэлийг алдагдуулахгүй байх зориулалттай тусгай халаалтын систем бүхий ачааны кейс юм. 30℃-аас 60℃ хүртэлх температурын тохируулгатай, 50W халаалтын чадалтай бөгөөд бусад улиралд 30W өндөр хурдны USB-C гаралтаар утас болон бусад төхөөрөмжийг FPV батарейгаасаа цэнэглэх тэжээлийн блок (power bank) байдлаар ашиглах боломжтой.

Онцлох шинж чанарууд (Bullet Points)

• Төмөр шиг хүйтэнд ч бэлэн: 30℃-аас 60℃ хүртэл тохируулах боломжтой 50W чадалтай халаалтын систем нь хэт хүйтэн нөхцөлд батарейн химийн идэвхийг түргэн сэргээж, нислэгийн чадлыг тогтвортой хангана.
• Олон төрлийн тэжээлийн сонголт: XT60 портоор 2-6S (DC 7.4V~30V) FPV батарей эсвэл USB-C (100W хүртэл) оролтоор тэжээгдэнэ.
• 30W Шуурхай цэнэглэгч ажиллагаа: PD3.0, QC4+ зэрэг протоколуудыг дэмжих USB-C гаралтаар утас болон бусад гаднын төхөөрөмжийг цэнэглэх боломжтой.
• HD TFT Өнгөт дэлгэц: Температураас эхлээд хүчдэл, гаралтын тохиргоог тод харуулах өндөр нарийвчлалтай өнгөт дэлгэцтэй.
• Аюулгүй байдлын иж бүрэн хамгаалалт: Оролтын хүчдэл буурах, гаралтын илүүдэл гүйдэл, богино холболт болон хэт халалтаас хамгаалах автомат хамгаалалтын системтэй.
• Сэрүүлэгтэй хүчдэлийн хяналт: Батарейн хүчдэл тохируулсан доод хязгаарт хүрмэгц суурилуулсан дуут дохио (buzzer) ажиллаж хэрэглэгчид сануулна.

Техникийн үзүүлэлтүүд (Specifications)

• Бүтээгдэхүүний нэр: iFlight Portable Heated Battery Case
• Хэмжээ: 313 * 255 * 118мм (±5мм)
• Жин: 883г (±5г)
• Оролтын холбогч: XT60 / USB-C
• Оролтын хүчдэл: DC 7.4V ~ 30V (XT60) | USB-C: 9V/12V/15V (3A), 20V (5A, 100W Max)
• Халаалтын температура: 30℃ ~ 60℃ (тохируулах боломжтой)
• Халаалтын чадал: 50W
• Дэлгэц: Өндөр нарийвчлалтай TFT өнгөт дэлгэц
• USB-C Гаралтын чадал: 30W Max (PPS, PD3.0/PD2.0, QC3.0)
• Дэмжих протоколууд: PPS, PD3.0, PD2.0, QC4+, QC4, QC3.0, QC2.0, Class A, Class B

Багцын бүрэлдэхүүн (Packing List)

• 1 * Зөөврийн халаалттай батарейн цүнх (Portable Heated Battery Case)

Санамж (Note)

• Багцад батарей багтаагүй (тусдаа авч ашиглана).
• Батарейн хүчдэл заасан хязгаараас буурахад дуут дохио (buzzer) автоматаар ажиллах бөгөөд товчлуур дээр дарж дуут дохиог унтрааж болно.

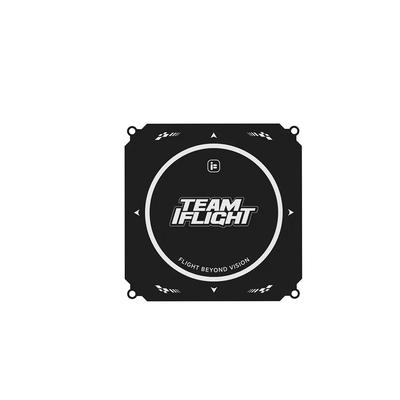

iFlight дроны газардах талбай (Drone Landing Pad) нь ямар ч төрлийн гадаргуу дээр дроныг саадгүй хөөрөх болон аюулгүй газардуулахад зориулагдсан хэрэгсэл юм. Ихэнх төрлийн алсын удирдлагатай (RC) дрон болон хэликоптерт тохирох бөгөөд салхитай эсвэл бартаат нөхцөлд талбайг тогтвортой байлгах 4 ширхэг бат бөх газрын гадастай ирдэг.

Онцлох шинж чанарууд (Bullet Points)

• Бүх төрлийн гадаргууд тохиромжтой: Элс, өвс, шороо болон бартаат гадаргуу дээр дроны мотор, камера болон пропеллерийг бохирдох, гэмтэхээс сэргийлж аюулгүй газардуулна.
• Өндөр тогтвортой байдал: Багцад багтсан 4 ширхэг газрын гадасны тусламжтайгаар салхитай нөхцөлд газардах талбайг газарт бэхлэх боломжтой.
• Чанартай материал: Дээд зэргийн PU арьс болон PE хавтангийн хослолоор хийгдсэн тул ус, бохирдолд тэсвэртэй, цэвэрлэхэд хялбар.
• Оновчтой хэмжээ: FPV дрон болон ихэнх RC дрон, хэликоптерт тохиромжтой 650x650мм стандарт хэмжээтэй.

Техникийн үзүүлэлтүүд (Specifications)

• Бүтээгдэхүүний нэр: iFlight Drone Landing Pad
• Хэмжээ: 650 * 650мм
• Үндсэн материал: PU арьс (PU leather), PE хавтан (PE board)

Багцын бүрэлдэхүүн (Packing List)

• 1 * Газардах талбай (Landing Pad)
• 4 * Газрын бэхэлгээний гадас (Sturdy ground spikes)

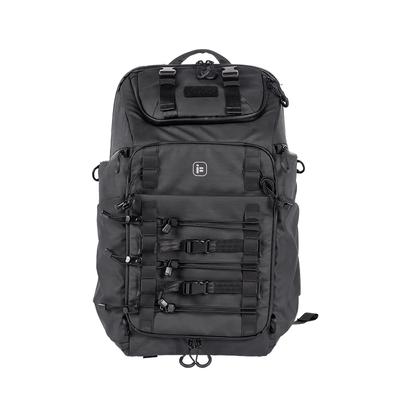

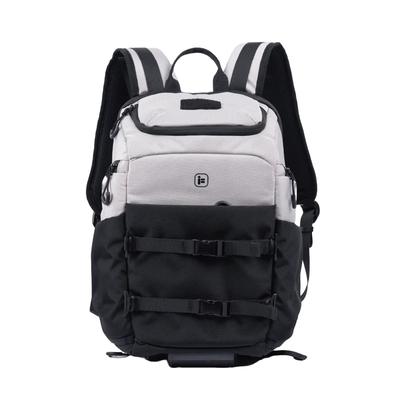

Keeper Mini үүргэвч (Keeper Mini Backpack) нь өсвөр насныхан болон анхлан суралцагч FPV дроны пилотуудад тусгайлан зориулагдсан, Commando 8 зэрэг радио удирдлагад зориулсан зориулалтын тасалгаа болон далд суурилуулсан нууц хэсэгтэй, хөнгөн жинтэй, ус нэвтэрдэггүй FPV үүргэвч юм.

Онцлох шинж чанарууд (Bullet Points)

• Залуу пилотуудад зориулсан тусгай дизайн: Анхлан суралцагч болон өсвөр насны FPV пилотуудын хэрэгцээнд тааруулан бүтээсэн анхны тусгай үүргэвч.
• Радио удирдлагын тусгай суудал: Commando 8 болон бусад ижил хэмжээтэй радио удирдлага саадгүй багтах зориулалтын тасалгаатай.
• Далд тасалгаа (Hidden Compartment): Чухал эд зүйлс болон бичиг баримт, жижиг хэрэгслийг хамгаалах суурилуулсан нууц тасалгаатай.
• Усны хамгаалалттай материал: Ус тусгаарлагчтай (water-repellent) чанартай полиэстер материалаар хийгдсэн тул тоног төхөөрөмжийг норж гэмтэхээс сэргийлнэ.

Техникийн үзүүлэлтүүд (Specifications)

• Бүтээгдэхүүний нэр: Keeper Mini Backpack
• Жин: 1.5 кг
• Эзлэхүүн: 15 Литр
• Хэмжээ (УӨХ): 27 * 18 * 43 см
• Материал: Ус нэвтэрдэггүй полиэстер (Waterproof polyester)
• Ус тусгаарлалт: Тийм (Water Repellent)

Багцын бүрэлдэхүүн (Packing List)

• 1 * Keeper Mini FPV Үүргэвч
• Санамж (Note)
• Овор хэмжээ томтой тул үнэгүй хүргэлтийн нөхцөлд хамрагдахгүй байх боломжтой.
• Багцад дрон болон радио удирдлага, бусад FPV дагалдах хэрэгслүүд багтаагүй (зөвхөн үүргэвч).

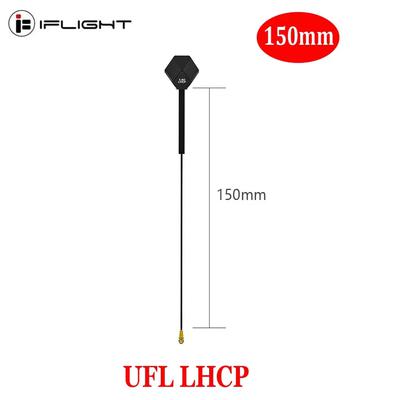

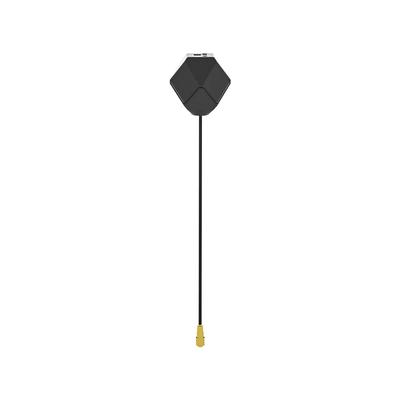

iFlight Albatross 5.8GHz UFL Antenna V2.1 нь LDS (Laser Direct Structuring) технологиор шинэчлэгдсэн, хөнгөн жинтэй, өндөр бат бөх FPV антенн юм. Хэт авианы гагнуурын технологи (ultrasonic welding) болон зургаан өнцөгт бат бөх корпустай тул FPV дроны видео дохиог найдвартай, тогтвортой дамжуулна. LHCP болон RHCP туйлшралын сонголтуудтай.

Онцлох шинж чанарууд (Bullet Points)

• LDS Сайжруулсан технологи (V2.1): LDS технологи нэвтрүүлснээр дохионы өсгөлтийн тогтвортой байдлыг нэмэгдүүлж, өмнөх V2 хувилбараас илүү найдвартай ажиллагааг санал болгоно.
• Зургаан өнцөгт бат бөх корпус: Цохилтод тэсвэртэй зургаан өнцөгт дизайн болон зөв өнцөгт бэхэлгээний хийц нь суулгахад асар хялбар.
• Хэт авианы гагнуур (Ultrasonic Welding): Антенны бүрхүүлийг хэт авианы аргаар залгасан тул хөнгөн жинтэй боловч бэхэлгээний бат бөх чанарыг дээд цэгт нь хангах болно.
• Өндөр чанарын RG141 кабель ба IPEX/U.FL холбогч: Уян налархай RG141 кабель болон стандарт IPEX/U.FL холбогчоор тоноглогдсон тул видео дамжуулагчид (VTX) шууд холбогдоно.

Техникийн үзүүлэлтүүд (Specifications)

• Загвар: Albatross 5.8GHz UFL V2.1
• Холбогч (Connector): IPEX / U.FL
• Давтамжийн зурвас: 5.3GHz ~ 6.0GHz
• Өсгөлтийн коэффициент (Gain): RHCP - Дундаж 2.9 dBi (Макс 3.02 dBi) / LHCP - Дундаж 2.95 dBi (Макс 3.05 dBi)
• VSWR: RHCP - Дундаж 1.48 (1.20 ~ 1.76) / LHCP - Дундаж 1.50 (1.19 ~ 1.74)
• Цацаргалтын ашигт үйл: RHCP - Дундаж 66.51% (Макс 68.77%) / LHCP - Дундаж 66.82% (Макс 68.89%)
• Туйлшрал (Polarization): RHCP / LHCP
• Сөрөг туйлшралын дарангуйлал: -25 dB
• Аксиал харьцаа (Axial Ratio): ≤ 3
• Кабелийн төрөл: RG141
• Нийт урт (Кабелийн урт): RHCP - 90мм (65мм), 145мм (130мм), 195мм (170мм) / LCHP - 90мм (65мм), 145мм (130мм), 180мм (165мм), 195мм (170мм)
• Жин: 2.7г ~ 3.4г ± 0.5

Зохицох дроны загварууд (Compatibility)

LHCP Туйлшрал:

• 90мм урттай: Mach R5 Sport HD (Эх хувилбар: 65мм)
• 195мм урттай: ProTek35 Vista HD (Эх хувилбар: 170мм)

RHCP Туйлшрал:

• 90мм урттай: Mach R5 Analog (Эх хувилбар: 65мм)
• 145мм урттай: AOS LR5 Analog (Эх хувилбар: 130мм)
• 195мм урттай: ProTek35 Analog (Эх хувилбар: 170мм)

iFlight Albatross 5.8GHz UFL Antenna V2.1 нь LDS (Laser Direct Structuring) технологиор шинэчлэгдсэн, хөнгөн жинтэй, өндөр бат бөх FPV антенн юм. Хэт авианы гагнуурын технологи (ultrasonic welding) болон зургаан өнцөгт бат бөх корпустай тул FPV дроны видео дохиог найдвартай, тогтвортой дамжуулна. LHCP болон RHCP туйлшралын сонголтуудтай.

Онцлох шинж чанарууд (Bullet Points)

• LDS Сайжруулсан технологи (V2.1): LDS технологи нэвтрүүлснээр дохионы өсгөлтийн тогтвортой байдлыг нэмэгдүүлж, өмнөх V2 хувилбараас илүү найдвартай ажиллагааг санал болгоно.
• Зургаан өнцөгт бат бөх корпус: Цохилтод тэсвэртэй зургаан өнцөгт дизайн болон зөв өнцөгт бэхэлгээний хийц нь суулгахад асар хялбар.
• Хэт авианы гагнуур (Ultrasonic Welding): Антенны бүрхүүлийг хэт авианы аргаар залгасан тул хөнгөн жинтэй боловч бэхэлгээний бат бөх чанарыг дээд цэгт нь хангах болно.
• Өндөр чанарын RG141 кабель ба IPEX/U.FL холбогч: Уян налархай RG141 кабель болон стандарт IPEX/U.FL холбогчоор тоноглогдсон тул видео дамжуулагчид (VTX) шууд холбогдоно.

Техникийн үзүүлэлтүүд (Specifications)

• Загвар: Albatross 5.8GHz UFL V2.1
• Холбогч (Connector): IPEX / U.FL
• Давтамжийн зурвас: 5.3GHz ~ 6.0GHz
• Өсгөлтийн коэффициент (Gain): RHCP - Дундаж 2.9 dBi (Макс 3.02 dBi) / LHCP - Дундаж 2.95 dBi (Макс 3.05 dBi)
• VSWR: RHCP - Дундаж 1.48 (1.20 ~ 1.76) / LHCP - Дундаж 1.50 (1.19 ~ 1.74)
• Цацаргалтын ашигт үйл: RHCP - Дундаж 66.51% (Макс 68.77%) / LHCP - Дундаж 66.82% (Макс 68.89%)
• Туйлшрал (Polarization): RHCP / LHCP
• Сөрөг туйлшралын дарангуйлал: -25 dB
• Аксиал харьцаа (Axial Ratio): ≤ 3
• Кабелийн төрөл: RG141
• Нийт урт (Кабелийн урт): RHCP - 90мм (65мм), 145мм (130мм), 195мм (170мм) / LCHP - 90мм (65мм), 145мм (130мм), 180мм (165мм), 195мм (170мм)
• Жин: 2.7г ~ 3.4г ± 0.5

Зохицох дроны загварууд (Compatibility)

LHCP Туйлшрал:

• 90мм урттай: Mach R5 Sport HD (Эх хувилбар: 65мм)
• 195мм урттай: ProTek35 Vista HD (Эх хувилбар: 170мм)

RHCP Туйлшрал:

• 90мм урттай: Mach R5 Analog (Эх хувилбар: 65мм)
• 145мм урттай: AOS LR5 Analog (Эх хувилбар: 130мм)
• 195мм урттай: ProTek35 Analog (Эх хувилбар: 170мм)

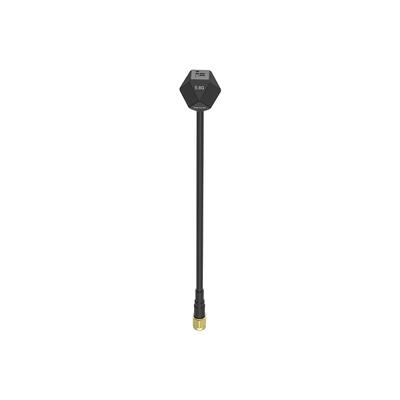

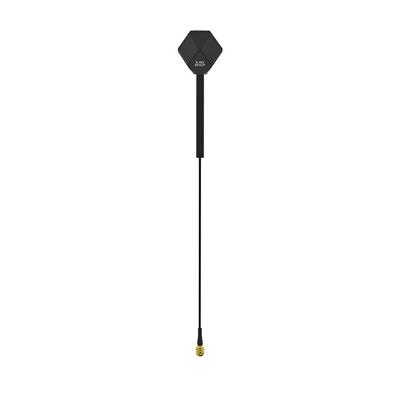

MMCX 90° холбогчтой, фристайл дронууд болон том хэмжээний Cinewhoop платформд нэн тохиромжтой, бат бөх 5.8GHz FPV антенн. Нийт 175мм урттай бөгөөд 9см сул кабель болон рамын 3D хэвлэсэн суурьт суулгахад зориулагдсан 6см уян бэхэлгээний хэсгээс бүрдэнэ. MMCX холбогчийн тусламжтайгаар видео дамжуулагчид (VTX) шилжүүлэгчгүйгээр шууд холбогдох боломжтой.

Онцлох шинж чанарууд (Bullet Points)

• Фристайл ба Cinewhoop-д зориулагдсан: Хүнд нөхцөлийн нислэг болон том хэмжээний Cinewhoop дронуудын дохио дамжуулалтад тусгайлан тохируулсан.
• Уян бэхэлгээний бүтэц: Нийт 175мм урттай бөгөөд 9см сул кабель, дроны рам дээрх 3D хэвлэсэн холбогчид суурилуулах 6см уян бэхэлгээний хэсэгтэй.
• Шууд холболт: MMCX 90° холбогчтой тул видео дамжуулагчид (VTX) саадгүй, бат бөх холбогдоно.
• Тод, тогтвортой дохио: RHCP туйлшрал болон -25dB сөрөг туйлшралын дарангуйлалтай тул видео дохионы саарлыг багасгаж, дүрсний чанарыг өндөр түвшинд хангана.

Техникийн үзүүлэлтүүд (Specifications)

• Давтамжийн зурвас: 5.3 ~ 6.0 GHz
• Өсгөлтийн коэффициент (Gain): 2.4 dBi
• Жин: 4г
• Нийт урт: 175мм
• Кабелийн урт: 9см
• Бэхэлгээний хэсгийн урт: 6см
• Туйлшрал (Polarization): RHCP (Right-Hand Circular Polarization)
• Холбогч (Connector): MMCX 90°
• Сөрөг туйлшралын дарангуйлал: -25 dB

Багцын бүрэлдэхүүн (Package Includes)

• 1 * 5.8GHz MMCX 90° RHCP Антенн

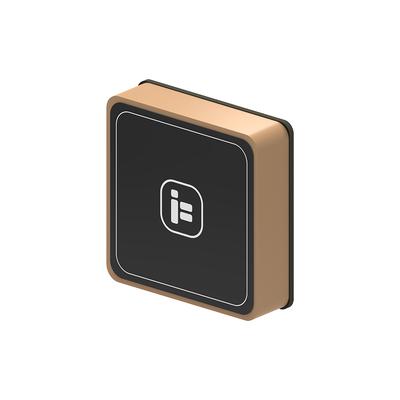

Шинэчлэгдсэн BLITZ M10 GPS V2 ирлээ - илүү хурдан, илүү тогтвортой хиймэл дагуул хайлтыг санал болгож байна. Энэхүү технологийн дэвшил нь хэрэглэгчдэд илүү найдвартай, илүү үр ашигтай GPS туршлагыг бүрдүүлнэ.

Нийцлэл

25×25×6mm (Standard хувилбар) нийцлэл:

Нэг нүхтэй TPU бэхлэлт/Универсал хувилбар:

• Chimera7 Pro v2
• iH3 O3
• Nazgul Evoque F4/F5/F6
• XL10 v6
• BOB57 HD
• Nazgul XL5/DC5 ECO V1.1
• SH CineFlow 5
• SH CineLR 7
• Nazgul Evoque F5 V3

Хос нүхтэй TPU бэхлэлт:

• Nazgul5 V3
• Nazgul XL5/DC5 ECO V1
• Taurus X8 Pro/V3
• ProTek60 Pro

GPS TPU бэхлэлт шаардлагагүй:

• Helion 10

25×25×6 хувилбар нийцлэл:

• Centurion X8 Frame Kit
• Taurus X8 Pro Max

Гол онцлогууд

• UBLOX M10 чип: Бага хүчдэл хэрэглээ, хүчтэй дохио
• QMC5883L луужин модуль: Интеграцчилсан
• Фарад конденсатор: Дотоод суулгасан - хурдан халуун эхлэл

Өндөр нарийвчлалтай байршил тодорхойлолт

• LNA, RF шүүлтүүр, TCXO: Дотоод суулгасан бага чимээний өсгөгч, RF шүүлтүүр, температурт тэнцвэржүүлсэн кристалл осциллятор
• 10 Гц шинэчлэлтийн хурд
• Дотоод Flash

Техникийн үзүүлэлт

• Луужин модуль: QMC5883L
• Baud Rate: 9600-460800 / 4800-921600bps (Анхдагч - 115200bps)
• Мэдрэмж: Хөтлөлт: -167dBm
• Хүйтэн эхлэл: 27 секунд
• Халуун эхлэл: 1 секунд
• Хамгийн их өндөр: 80000м
• Хамгийн их хурд: 500 м/с
• Хурдны нарийвчлал: 0.05 м/с
• Хамгийн их хурдатгал: ≦ 4G
• Шинэчлэлтийн хурд: 10 Гц
• GPS patch антенны хэмжээ: 18.2×18.2×4 мм / 25×25×6 мм
• Нийт хэмжээ: 20×21×8 мм / 25×25×11 мм
• Жин: 8г / 16г
• Оролтын хүчдэл: 3.3-5.5В
• GPS пин тодорхойлолт: RX/TX UART
• Луужин пин тодорхойлолт: SDA/SLC
• GNSS: GPS+SBAS+Galileo+QZSS+Glonass

Багцад багтсан зүйлс

• 1 × BLITZ M10 GPS V2
• 1 × Кабелийн багц

Мэргэжлийн тайлбар

• UBLOX M10: Швейцарийн u-blox компанийн хамгийн сүүлийн үеийн GNSS хүлээн авагч - 4 констелляц (GPS, GLONASS, Galileo, BeiDou) нэгэн зэрэг хүлээн авна
• QMC5883L: 3-тэнхлэг дэд оновчтой магнетометр - дроны чиг баримжаа (heading) тодорхойлоход ашиглана
• Фарад конденсатор: Supercapacitor - тасалдлын дараа эфемерис мэдээллийг хадгалж, 1 секундэд дахин холбогдох боломж олгоно
• LNA (Low Noise Amplifier): Бага чимээний өсгөгч - сул дохиог өсгөж, мэдрэмжийг -167dBm хүртэл сайжруулна
• TCXO: Temperature-Compensated Crystal Oscillator - температурын өөрчлөлтөөс хамаардаггүй нарийвчлалтай давтамж
• 10 Гц: 1 секундэд 10 удаа байршил шинэчилнэ - хурдан хөдөлгөөнтэй дронд чухал
• Cold start 27с: Анх удаа асаах эсвэл удаан ашиглаагүй үед хиймэл дагуул хайх хугацаа
• Hot start 1с: Фарад конденсатортой - удаан тасалдлын дараа хурдан холбогдох
• 25×25×6мм: Стандарт хувилбар - 5-7 инч дронд
• UART (RX/TX): Universal Asynchronous Receiver-Transmitter - Betaflight-д TX пин рүү холбоно
• I2C (SDA/SCL): Inter-Integrated Circuit - луужин мэдээллийг FC рүү дамжуулна
• GNSS: Global Navigation Satellite System - GPS (USA), SBAS (WAAS/EGNOS), Galileo (EU), QZSS (Japan), GLONASS (Russia)

Betaflight тохиргоо

# GPS тохиргооsetgps_provider = UBLOX

set gps_sbas_mode = AUTO

set gps_auto_config = ON

set gps_auto_baud = ON

# Луужин тохиргоо (QMC5883L)

set mag_hardware = AUTO

set mag_declination = 0

set mag_align = CW0_DEG # эсвэл дроны чиглэлээс хамаарна

Энэхүү GPS модуль нь алсын хяналтын дрон, GPS Rescue горим, автомат буцах, тогтмол байрлал барих зэрэгт зориулагдсан, хурдан эхлэл, олон хиймэл дагуул хүлээн авах чадвартай мэргэжлийн зэрэглэлийн навигацийн систем юм.

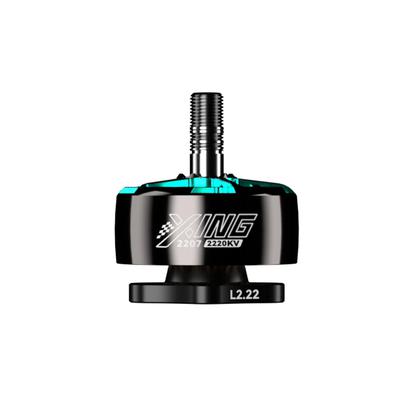

iFlight R5 2207 (2220KV) сойзгүй мотор (Brushless Motor) нь Mach R5 зэрэг өндөр хурдны FPV уралдааны дронуудад тусгайлан зориулагдсан, N52H нуман соронз, 1358.8W хүртэлх хамгийн дээд чадалтай, асар хурдан хариу үйлдэл үзүүлэх уралдааны мотор юм.

Онцлох шинж чанарууд (Bullet Points)

• Уралдааны дронд зориулагдсан тусгай дизайн: Mach R5 уралдааны дрон зэрэг замын өндөр ачаалалд ажиллах FPV дронуудад тусгайлан тохируулан бүтээгдсэн.
• N52H төв ховилт нуман соронз (Curved Arc Magnets): Моторын хурдасгах болон тормослох хариу үйлдэл үзүүлэх хугацааг эрс багасгаж, нислэгийн удирдлагын нарийвчлалыг дээшлүүлнэ.
• Соронзон ба агаарын зайг багасгасан хийц: Статор болон соронз хоорондын зайг хамгийн бага түвшинд хүртэл багасгаснаар соронзон индукцийг нэмэгдүүлж, моторын ашигт үйлийн коэффициент болон гаралтын чадлыг үлэмж дээшлүүлсэн.
• Өндөр чадал (Max 1358.8W): 25.2V (6S) тэжээлээр ажиллах бөгөөд 58.52A хүртэлх ачааллыг даах асар их агшин зуурын хүч чадлыг гаргана.

Техникийн үзүүлэлтүүд (Specifications)

• Брэнд: iFlight
• Загвар: R5 2207 Brushless Motor
• KV утга: 2220KV
• Жин (утастай): 30.4г
• Хэмжээ: 27.2 * 30.9мм
• Дотоод эсэргүүцэл: 51.09mΩ
• Оролтын хүчдэл: 25.2V (6S LiPo)
• Хамгийн их гүйдэл (Peak Current): 58.52A
• Хамгийн их чадал (Max Watt): 1358.8W
• Бэхэлгээний нүхний хэмжээ: 16 * 16мм (φ3мм)
• Голын диаметр (Shaft Diameter): 5мм
• Голын ил гарсан урт: 12.4мм
• Утасны урт / Калибр150мм / 20AWG
• Соронзон: N52H нуман соронз (N52H Curved)
• Конфигураци: 12N14P
• Холхивчийн хэмжээ (Bearing): φ9 * φ4 * 4
• Виндинг (Winding): Нэг судалтай зэс утас (Single-strand copper)

Багцын бүрэлдэхүүн (Packing List)

• 1 * R5 2207 2220KV Сойзгүй мотор
• 4 * M3*8 Шургуулга

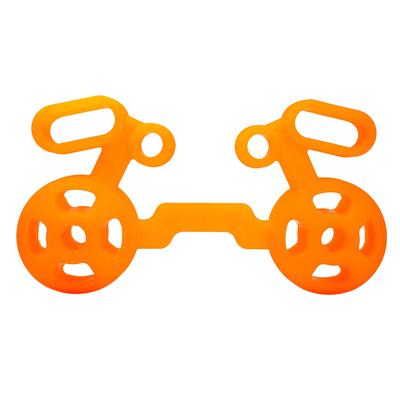

Jumper T14 болон T15 радио удирдлагын стикнд (Gimbal Joystick) зориулсан резинэн хамгаалалтын бүрхүүл (Protective Cover). Радио удирдлагыг хадгалах болон цүнхэнд хийж тээвэрлэх үед стикийг хөдөлгөөнгүй бэхэлж, механик гэмтэл, зурагдах болон бохирдлоос хамгаалах зориулалттай DIY дагалдах хэрэгсэл юм.

Онцлох шинж чанарууд (Bullet Points)

• Стикний хамгаалалт: Тээвэрлэлтийн явцад стик дээр ирэх даралт, цохилтоос сэргийлж, эмзэг мэдрэгч болон механик эд ангиудыг хамгаална.
• Уян налархай резинэн материал: Чанартай, бат бөх резинэн материалаар хийгдсэн тул стик дээр суулгах болон тайлахад хялбар.
• Тусгай зориулалтын дизайн: Jumper T14 болон T15 загваруудын стикний хэмжээнд яв цав тохирохоор бүтээгдсэн.
• Тод өнгө: Тод улбар шар өнгөтэй тул алга болохоос сэргийлэх бөгөөд удирдлагад өнгө үзэмж нэмнэ.

Техникийн үзүүлэлтүүд (Specifications)

• Бүтээгдэхүүний нэр: Радио удирдлагын стикний хамгаалалтын бүрхүүл
• Материал: Резин (Rubber)
• Өнгө: Улбар шар (Orange)
• Тохирох загвар: Jumper T14 / Jumper T15 радио удирдлага

Багцын бүрэлдэхүүн (Package Included)

• 1 * Радио удирдлагын стикний хамгаалалтын бүрхүүл (Gimbal Protective Cover)

JumperRC 6-сувагтай PWM ELRS 2.4GHz хүлээн авагч (Receiver) нь модель агаарын хөлөг болон FPV дронуудыг нарийвчлалтай, найдвартай удирдах зориулалттай, бодит цагийн хүчдэлийн мэдээлэл (voltage feedback/telemetry) буцаан дамжуулах функцтэй, авсаархан тоног төхөөрөмж юм.

Онцлох шинж чанарууд (Bullet Points)

• Нарийвчлалтай 6 сувгийн PWM гаралт: Модель онгоц болон дронуудын хөдөлгүүр, серво моторыг шуурхай, оновчтой удирдаж, нислэгийн найдвартай ажиллагааг хангана.
• ELRS 2.4GHz системийн зохицол: Дэвшилтэт ExpressLRS (ELRS) 2.4G технологийг дэмжих тул асар бага хоцролттой, радио долгионы сааталгүй, тогтвортой холболтыг бүрдүүлнэ.
• Бодит цагийн хүчдэлийн мэдээлэл (Voltage Feedback): Батарейн хүчдэлийн төлөвийг бодит цаг хугацаанд радио удирдлага руу буцаан дамжуулах тул нислэгийн үеэр тэжээл гэнэт тасрахаас сэргийлнэ.
• Хөнгөн бөгөөд бат бөх композит бүтэц: Чанартай композит материалаар хийгдсэн тул модельд илүүдэл жин нэмэхгүйгээр өндөр бат бөх чанарыг санал болгоно.
• Авсаархан дизайн: Бага орон зайд саадгүй суурилуулах боломжтой авсаархан хэмжээтэй.
• Хялбар шууд холболт (Plug-and-Play): Нэмэлт батарей эсвэл тэжээлийн үүсгүүр шаардлагагүйгээр шууд холбож тохируулан ашиглахад бэлэн.

Техникийн үзүүлэлтүүд (Specifications)

• Брэнд / Үйлдвэрлэгч: JUMPERRC
• Суваг: 6 сувагтай PWM (6-Channel PWM)
• Давтамж / Протокол: 2.4GHz ExpressLRS (ELRS)
• Телеметр / Телеметрийн функц: Хүчдэлийн эргэх холбоотой (Voltage Feedback Supported)
• Корпусын материал: Композит материал (Composite Build)
• Багцын хэмжээ: 10 x 8 x 6 см
• Багцын жин: 0.080 кг (80г)
• Тохиромжтой нас: 14+

Багцын бүрэлдэхүүн (Package Included)

• 1 * JumperRC 6-Channel PWM ELRS 2.4G Хүлээн авагч

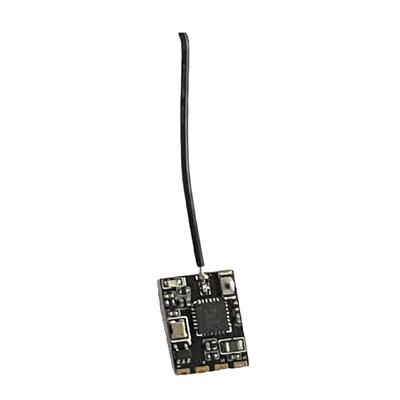

Jumper AION ELRS Mini SE хүлээн авагч (Receiver) нь компакт антеннтай, хэт жижиг хэмжээтэй, бүрэн зайн (full range) зохицолтой ExpressLRS 2.4GHz хүлээн авагч юм. Өмнө нь бэхлэгдэн дэвхэндэгдсэн (pre-soldered) энгийн шулуун (whip style) антеннтай ирэх бөгөөд жижиг дронуудад орон зай хэмнэж угсрахад нэн тохиромжтой.

Онцлох шинж чанарууд (Bullet Points)

• Хэт жижиг ба хөнгөн: Ердөө 12.89.83.6мм хэмжээтэй, 0.8г жинтэй тул орон зай туйлын хязгаарлагдмал жижиг дронуудад нэн тохиромжтой.
• Алсын зайн багтаамж (Full Range): 5км-ээс дээш зайд тогтвортой ажиллах чадвартай.
• ExpressLRS 2.4GHz зохицол: Өндөр хурдтай, бага хоцролттой ELRS 2.4GHz экосистемтэй бүрэн нийцнэ.
• 16 сувгийн дэмжлэг: Нислэгийн төрөл бүрийн команд, тохиргоонд зориулагдсан 16 сувгийн удирдлагыг санал болгоно.

Техникийн үзүүлэлтүүд (Specifications)

• Брэнд / Загвар: Jumper AION ELRS Mini SE Receiver
• Хэмжээ (УӨХ): 12.89.83.6мм
• Жин: 0.8г
• Суваг: 16 суваг (16Ch)
• Ажиллах хүчдэл: 3.5V ~ 6V
• Ажиллах гүйдэл: 60mA @ 5VАжиллах суваг / ЗайБүрэн тусгалтай (Full range) / ＞5км
• Зохицол (Compatibility): ExpressLRS (ELRS) 2.4GHz

Багцын бүрэлдэхүүн (Package Includes)

• 1 * Jumper AION Mini SE ELRS Хүлээн авагч
• 1 * Антенн (өмнө нь залгаж дэвхэндэгдсэн / pre-soldered)

umper нь нээлттэй эхийн RC инновацид үнэнч байх зарчмаа үргэлжлүүлэн хадгалсаар байна. Хамгийн шилдэг гүйцэтгэлийг шаарддаг нисгэгчдэд зориулан бүтээгдсэн T15 Pro нь Jumper-ийн тэргүүлэх (flagship) радио удирдлагын платформын оргил нь юм. Түүний танил, эргономик бүрэн хэмжээний хэлбэр загвар нь олон цагаар ядарч чилэхгүйгээр удирдахад зориулагдсан бөгөөд дээд ангиллын материал, нарийн хийц нь хэрэглээний хором бүрийг шинэ түвшинд хүргэнэ.

T15 Pro-г бусдаас үнэхээр ялгаруулж буй зүйл бол түүний нарийвчлал юм — энэ нь гайхалтай мэдрэмж болон манай хамгийн сүүлийн үеийн өндөр нарийвчлалтай FULL CNC RDC90 & Hall стикний (Gimbals) тусламжтайгаар хэрэгждэг. Эдгээр стикүүд нь асар хурдан хариу үйлдэл болон өндөр нарийвчлалыг санал болгож, гүйцэтгэлд чанарын буулт хийхийг хүсдэггүй нисгэгчдэд хүссэн хүч чадал, удирдлагыг олгоно.

New H7 MCU: Faster & Smoother

Modular Color Schemes
Mix & Match Your Style
Classic&BLACK /  Cyan&Orange  /  White&Brown /  Gray&Blue /  Pink&Purple /  Yellow&Orange

Шинэчлэгдсэн аудио систем – Илүү чанга, илүү тод, илүү хол

Сайжруулсан аудио камер нь тод, хүчирхэг сэрэмжлүүлгийн дууг илүү хол зайд сонсгох тул алсад байхдаа ч чухал санамж, дохиог хэзээ ч орхигдуулахгүй.

Солих боломжтой нүүрний хавтангууд (Faceplates) – Өөрийн хэв маягийг тодорхойл

Бүрэн солих боломжтой нүүрний хавтангуудын тусламжтайгаар удирдлагаа тусгайлан өөрчлөөрэй. Өөрийн зан чанар, нислэгийн хэв маягийг харуулах эсвэл багийнхаа өнгийг илэрхийлэхийн тулд өнгөнүүдийг хослуулах боломжтой. Багаж хэрэглэх шаардлагагүй — ердөө хэдэн секундэд тайлж суулган, бусдаас ялгарах шинэлэг, дээд ангиллын өнгө төрхийг бүрдүүлээрэй.

Full CNC FPG Стик (Gimbals) – Хосгүй зөөлөн ба нарийвчлал

Мэргэжлийн түвшний гүйцэтгэл болон асар өндөр бат бөх чанарыг хангахын тулд бүрэн CNC боловсруулалттай FPG стикээр (Gimbals) бүтээгдсэн. Олон цагаар нисэхэд гар чилээхгүй эргономик хэлбэртэй бөгөөд толь шиг зөөлөн, туйлширсан нарийвчлалтай, хэт мэдрэмтгий удирдлагыг санал болгоно. Стикний хөдөлгөөн бүр нь байгалийн бөгөөд тогтвортой мэдрэгдэж, боломжийнхоо хязгаарыг давахад шаардлагатай тогтвортой байдал, итгэлийг танд бэлэглэнэ.

Солих боломжтой мөрний свичүүд (Swappable Shoulder Switches)

Дээд цэгийн уян хатан байдалд зориулан зохион бүтээгдсэн манай солих боломжтой мөрний (хажуугийн) свичүүд нь удирдлагаа өөрийн гарын онцлог байрлал, нислэгийн хэв маяг болон хувийн сонирхолдоо бүрэн тохируулах боломжийг олгоно. Энэхүү товчлууруудыг хялбархан сольж, тохируулснаар илүү тухтай, эргономик байрлал болон саадгүй удирдлагыг авч, нислэг бүрийг өмнөхөөсөө илүү зөөлөн, хялбар болгоно.

Зориулалтын бүрэн өнгөт 6 байрлалт свич (Dedicated Full-Color 6-Position Switch)

Зөвхөн хүрэлцэх мэдрэмжээр шууд удирдахад зориулагдсан бүрэн өнгөт 6 байрлалт свичээр тоноглогдсон. Түүний андуурахааргүй оновчтой байрлал нь удирдлага руу харах шаардлагагүйгээр нарийн, итгэлтэй тохируулга хийх боломжийг олгоно. Товчлуур хайхад бус, зөвхөн нислэгтээ бүрэн анхаарлаа хандуулснаар нислэг бүр сааталгүй, сарниулах зүйлгүй зөөлөн байх болно.

3.5 инчийн IPS Мэдрэгчтэй Дэлгэц (3.5" IPS Touch Screen)

Гадаа хурц нарны гэрэлтэй нөхцөлд ч маш тод дүрслэл, өргөн харах өнцөг болон тодорхой харагдах байдлыг хангах 3.5 инчийн IPS мэдрэгчтэй дэлгэцээр тоноглогдсон. Дэлгэцийг төвөгтэй тохируулгагүйгээр хурдан, саадгүй суулгах боломжтой. Цэс хооронд шилжих эсвэл бодит цагийн нислэгийн мэдээллийг шалгах зэрэгт мэдрэгчтэй интерфейс нь зөөлөн, хялбар ажиллагааг хангаж, нислэг бүрд хэрэглэгчийн туршлагыг дээшлүүлнэ.

Хялбар ажиллах CNC боловсруулалттай дэлгэцийн хүрээ (CNC-Machined Screen Bezel for Easy Access)

Багаж ашиглах шаардлагагүй (tool-free) дизайны тусламжтайгаар дэлгэцийн засвар үйлчилгээ болон солих ажлыг асар хялбар болгосон.

Онцлох шинж чанарууд (Bullet Points)

• STM32H750 Микроконтроллер: Өндөр хурдтай, шуурхай ажиллагаатай MCU.
• 3.5 инчийн IPS өнгөт дэлгэц: 480*320 нягтралтай тод, өнцөг бүрээс харагдах дэлгэц.
• Hall Sensor / RDC90 Стикний сонголт: Хэрэгцээндээ тохируулан Хол мэдрэгчтэй эсвэл дээд ангиллын RDC90 FPG стикийг сонгох боломжтой.
• Суурилуулсан ELRS 2.4GHz: Өндөр хурдтай, бага хоцролттой бодит цагийн холболтын модуль.
• 1000mW хүртэлх дамжуулах чадал: Саадтай болон алсын зайн нислэгийг саадгүй хангах өндөр чадал.
• JR Модулийн гаралт: Гадаад RF модуль суулгах стандарт порттой.

Техникийн үзүүлэлтүүд (Specifications)

• Брэнд: JUMPER
• Загвар: T15 Pro
• Микроконтроллер (MCU): STM32H750
• Дэлгэцийн хэмжээ: 3.5 инч (480*320)
• Дэлгэцийн төрөл: IPS өнгөт дэлгэц
• Стикний хэмжээ: Стандарт (Standard)
• Стикний төрөл (Gimbals): Hall Sensor / FPG RDC90 (Сонголттой)
• Суурилуулсан RF модуль: ELRS 2.4GHz
• Дамжуулах чадал: Хамгийн ихдээ 1000mW
• Гадаад модулийн интерфейс: JR Module сувагтай
• TF санах ойн карт: Суурилуулсан чип (EdgeTX-ээс албан ёсоор зөвлөсөн)
• Ажиллах хүчдэл: 6 - 8.4V
• Батарей: 2 * 21700 батарей (багцад ороогүй)
• Хэмжээ (УӨХ): 185 * 175 * 79мм
• Жин: 481г (батарейгүй)

Jumper T22 нь FPV уралдааны болон зайнаас удирддаг дронд зориулагдсан, өндөр хүчин чадалтай STM32H750 микроконтроллер, 3.5 инчийн IPS өнгөт дэлгэц, Хол мэдрэгчтэй стик (Hall Sensor Gimbals) болон EdgeTX нээлттэй эхийн системээр тоноглогдсон 2.4GHz / 915MHz хос давтамжийн радио удирдлага юм.

Онцлох шинж чанарууд (Bullet Points)

• STM32H750 Микроконтроллер: Өндөр хурдтай, шуурхай ажиллагаатай MCU.
• 3.5 инчийн IPS өнгөт дэлгэц: 480*320 нягтралтай тод, өнцөг бүрээс харагдах дэлгэц.
• Hall Sensor Gimbals: Нарийвчлалтай, элэгдэлгүй, эдэлгээ сайтай Хол мэдрэгчтэй удирдлагын стик.
• Суурилуулсан ELRS (2.4GHz / 915MHz): Урт зайн ба бага хоцролттой холболтын модуль.
• 1000mW хүртэлх дамжуулах чадал: Саадтай болон алсын зайн нислэгийг саадгүй хангах өндөр чадал.
• EdgeTX үйлдлийн систем: Нээлттэй эхийн хамгийн сүүлийн үеийн уян хатан програм хангамж.

Техникийн үзүүлэлтүүд (Specifications)

• Брэнд: Jumper
• Загвар: T22
• Микроконтроллер (MCU): STM32H750
• Дэлгэцийн хэмжээ: 3.5 инч (480*320)
• Дэлгэцийн төрөл: IPS өнгөт дэлгэц
• Стикний хэмжээ: Стандарт (Standard)
• Стикний төрөл (Gimbals): Hall Sensor (Хол мэдрэгчтэй)
• Суурилуулсан RF модуль: ELRS (915MHz ба 2.4GHz)
• Дамжуулах чадал: Хамгийн ихдээ 1000mW
• TF санах ойн карт: Суурилуулсан чип (EdgeTX-ээс албан ёсоор зөвлөсөн)
• Ажиллах хүчдэл: 6 - 8.4V
• Батарей: 2 * 21700 батарей
• Хэмжээ (УӨХ): 185 * 175 * 79мм
• Жин: 550г (батарейгүй)

Багцын бүрэлдэхүүн (Package Included)

• 1 * Jumper T22 Hall Sensor Радио удирдлага

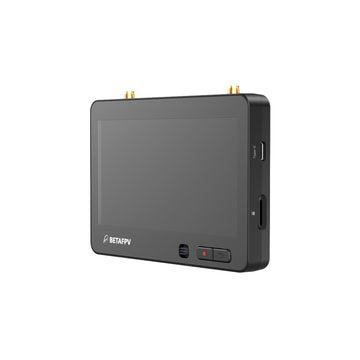

Monitor нь ArtLynk экосистемийн шинэ нэмэлт бөгөөд зориулалтын 4.5 инчийн дэлгэцээр кристал мэт тод HD видеог хүргэдэг. Суурилуулсан 1080p@60fps видео хүлээн авагч (VRX) болон 1000-нит өндөр гэрэлтүүлэгтэй LCD дэлгэцтэй тул нарны хурц гэрэлтэй гадаа орчинд ч тод, нарийвчлалтай дүрсийг үзүүлнэ. Суурилуулсан DVR бичлэг хийх функц, хөнгөн авсаархан байдал болон 2-6S гадаад тэжээлийн уян хатан сонголттой Monitor нь FPV нислэг, талбайн тохиргоо болон мэргэжлийн хяналт хийхэд төгс хамтрагч болно.

Онцлох шинж чанарууд (Bullet Points)

• ArtLynk протоколын зохицол: ArtLynk экосистемтэй саадгүй нэгдэн ажиллана.
• 1080p@60fps HD Видео: Зөөлөн, бага хоцролттой видео дамжуулалт.
• 1000-нит 4.5" LCD Дэлгэц: Нарны шууд тусгалд ч тод, тодорхой харагдана.
• Бүгдийг нэг дор багтаасан дизайн: Хүлээн авагч, дэлгэц болон DVR бичлэгийг нэг авсаархан төхөөрөмжид нэгтгэсэн.
• Хэт хөнгөн жин: Ердөө 143г жинтэй тул авч явж хадгалахад хялбар.
• Тэжээлийн уян хатан сонголт: Гадаад тэжээлд зориулсан DC5.5 болон XT30 холбогчдыг дэмжинэ.
• Штатив дээр суулгах боломжтой: Талбарт тогтвортой байрлуулахад зориулсан 1/4" гайктай.

Техникийн үзүүлэлтүүд (Specifications)

• Дэлгэцийн хэмжээ: 4.5 инч
• Нягтрал (Resolution): 1920*1080@60Hz
• Гэрэлтүүлэг (Brightness): 1000 nits
• Дэлгэцийн төрөл: LCD
• SD картын суваг: Макс 1TB дэмжинэ
• Давтамж: 5.3-5.8GHz
• Гаралтын чадал (EIRP): <23dBm (FCC) / <14dBm (CE)
• Портууд: USB-C, micro SD картын суваг, DC 5.5x2.1mm, XT30
• Антенны порт: RP-SMA female (гадаад резьба, дотор нүх)
• Дамжуулах нягтрал: 1080p@60fps
• Битрейт (Bitrate): 25Mbps
• Дамжуулах зай: ＞400м
• Оролтын хүчдэл: 5.5-26.4V (2-6S)
• Хэмжээ (УӨХ): 11684.921.2мм (антеннгүйгээр)
• Жин: 143г (антеннгүйгээр)

Diagram

Ямар ч орчинд тод, тодорхой дэлгэц (Bright, Clear Display for Any Environment)

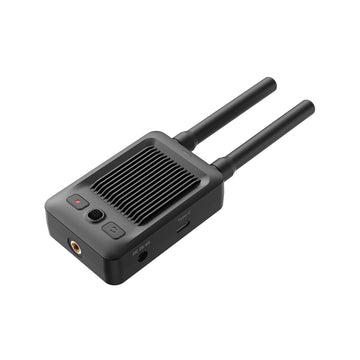

Monitor нь P1 HD VRX болон 1000-нит гэрэлтүүлэгтэй 4.5 инчийн LCD дэлгэцийг нэгтгэсэн бөгөөд нарны хурц гэрэл дор ч тод, нарийвчлалтай дүрсийг үзүүлнэ. Та гадаа нисэж байгаа эсвэл талбай дээр дроноо тохируулж байгаа эсэхээс үл хамааран өндөр гэрэлтүүлэгтэй дэлгэц нь танд ямар ч деталийг алдалгүй харах боломжийг олгоно.

Хөнгөн жинтэй ба авсаархан (Lightweight & Portable)

Ердөө 143г жинтэй Monitor нь авсаархан бөгөөд суурилуулсан 1/4" гайкаар нь штатив дээр бэхлэх, авч явах эсвэл хадгалахад тун хялбар. DC5.5 ба XT30 холбогчтой тул 2–6S гадаад тэжээлийн уян хатан сонголтуудыг санал болгодог – та стандарт тэжээл ашиглах эсвэл талбай дээр удаан ажиллахдаа дроны батарейнд шууд холбогдох боломжтой.

ArtLynk протоколын тухай дэлгэрэнгүй (Know More About ArtLynk Protocol)

ArtLynk протокол нь уламжлалт аналоги VTX-ээс хавьгүй илүү тогтвортой байдал ба тусгалын зайг санал болгодог, бага хоцролттой, урт зайн дрон харилцааны протокол юм. ArtLynk протокол нь 60ms орчим хоцролттойгоор бодит цагийн HD видеог дамжуулдаг бөгөөд энэ нь FPV нислэгийн удирдлага ба өндөр чанартай дүрслэлд маш чухал байдаг.

• Artosyn Inside & KAP Supported: ArtLynk протокол нь Artosyn-ийн сүүлийн үеийн AR803X чипсетийг ашигладаг бөгөөд үндсэн технологийг KAP компани хариуцан хөгжүүлж, Artosyn чипсет ашигладаг FPV бүтээгдэхүүнүүдийн зохицлыг хангадаг.
• Нээлттэй экосистем: ArtLynk протокол нь зөвхөн нэг компанид хамаардаггүй FPV хамтын экосистем юм. Олон FPV компаниуд ArtLynk протоколд суурилсан өөрсдийн бүтээгдэхүүнийг зохион бүтээж үйлдвэрлэдэг.

Дэмжих төхөөрөмжүүд:

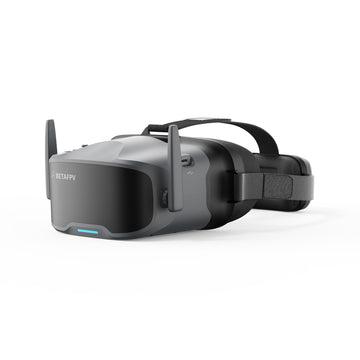

• BETAFPV P1 Air Unit, VR04 HD Goggles, Aquila20 P1, Meteor75 Pro P1, Monitor, P1 HD VRX (Standard), P1 HD VRX (Nano) [Beta Test], Matrix 1S AIO P1 HD FC [Beta Test]
• HGLRC Draco
• TJRC VTX, XJRC XJ3D Goggles, XJRC 02L Goggles
• болон бусад олон төхөөрөмжүүд

Файлууд (File)

• Monitor-ийн микро программ хангамж (Firmware)
• Хэрэглэгчийн гарын авлага (User Manual)

Багцын бүрэлдэхүүн (Package)

• 1 * Monitor
• 2 * 5.8G Антенн
• 1 * 3M цавуутай наалддаг оосор (Hook and Loop Fastener)
• 1 * Хэрэглэгчийн гарын авлага
• Monitor-ийн микро программ хангамж (Firmware)
• Хэрэглэгчийн гарын авлага (User Manual)

Багцын бүрэлдэхүүн (Package)

• 1 * Monitor
• 2 * 5.8G Антенн
• 1 * 3M цавуутай наалддаг оосор (Hook and Loop Fastener)
• 1 * Хэрэглэгчийн гарын авлага

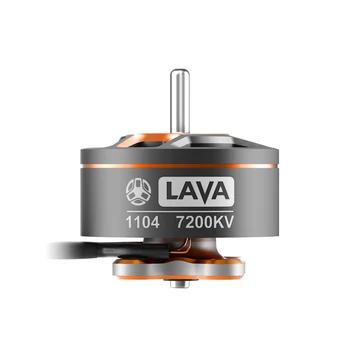

LAVA цувралын 1104 сойзгүй мотор (Brushless Motor) нь 4S батарейнд зориулсан 5500KV болон 3S батарейнд зориулсан 7200KV гэсэн сонголттойгоор худалдаалагдаж байгаа бөгөөд 2.2 инчийн дронд тусгайлан зориулагдсан, илүү зөөлөн моментийн (torque) гаралтын гүйцэтгэлийг санал болгодог. Gemfan D2.2 3 далавчит пропеллертой хосолсноор нисгэгчдэд фристайл (freestyle) маневруудыг хурдан, шуурхай бөгөөд нарийн гүйцэтгэх боломжийг олгоно. Энэхүү хүчирхэг хослол нь кинематик (cinewhoop) нисгэгчдэд бүтээлч санаагаа хэрэгжүүлж, агаараас шинэлэг бичлэгүүд буулгах боломжийг бүрдүүлэх бөгөөд мэргэжлийн кино зураглаачдын хэрэгцээг бүрэн хангаж, 2.2 инчийн cinewhoop ангилалыг шинэ өндөрлөгт хүргэнэ.

Онцлох шинж чанарууд (Bullet Points)

• Фристайл чадлыг нээ: 3S болон 4S 2.2 инчийн дронуудад тусгайлан зохион бүтээгдсэн LAVA цувралын 1104 мотороор фристайл нислэгийн хүч чадлыг мэдрээрэй. Гүйцэтгэлийн асар том үсрэлт хийж, Pavo20 Pro II-ийн фристайл туршлагыг шинэ түвшинд хүргэнэ.
• Дээд тал нь 230г+ түлхэх хүч: Gemfan D2.2 3 далавчит пропеллертой ажиллах үед хамгийн их түлхэх хүч (thrust) нь 230г-аас давах ба түлхэх хүч болон жингийн харьцаа (thrust-to-weight ratio) 5:1-ээс дээш гарч, илүү хурдан бөгөөд уян тансаг фристайл нислэгийг санал болгоно.
• Өндөр ашигт ажиллагаа (Efficiency): Дээр дурдсан GF пропеллертой ажиллах үед бага хаазтай (low throttle) нисэхэд ашигт ажиллагаа 4.7г/вт хүртэл өндөр байх ба бүрэн хаазтай (full throttle) үед ч 1.9г/вт хүрч, дроныг өндөр ашигт ажиллагаатай хөдөлгүүрийн системээр хангана.

Техникийн үзүүлэлтүүд (Specifications)

• Загвар / Бараа: LAVA цуврал 1104 сойзгүй мотор (Brushless Motor)
• Хамгийн их чадал (Maximum Power): 123.5W (5500KV) / 122.5W (7200KV)
• Хамгийн их гүйдэл (Maximum Current): 7.7A (5500KV) / 10.2A (7200KV)
• Жин: 5.3г
• Голын диаметр (Shaft Diameter): ø1.5мм
• Голын урт (Shaft Length): 5мм
• Утсан үзүүлэлт (Wire Specification): 28AWG
• Утсан урт (Wire Length): 24мм / 80мм
• Мотор суурилуулах нүхний хэмжээ: 4*M2 Ø9мм
• Пропеллер суурилуулах нүхний хэмжээ: 4*M2 Ø5мм

Тэмдэглэл: Зөвхөн 24мм урттай утсан хувилбар нь холбогчтой (connector) ирэх бөгөөд Pavo20 Pro болон Pavo20 Pro II дронуудад шууд тохирно.

Diagram

LAVA Series 1104 Brushless Motors (24mm):

LAVA Series 1104 Brushless Motors (80mm):

Ачааллын гүйцэтгэл (Load Performance)

LAVA цувралын 1104 сойзгүй моторын ачааллын болон техникийн гүйцэтгэлийн үзүүлэлтийг холбогдох диаграмм болон графикаас харах боломжтой.

Зөвлөмж болгох эд ангиуд (Recommended Parts)

• Пропеллер: Gemfan D2.2 3-Blade Propellers (1.5mm Shaft)
• Квадрокоптер: Pavo20 Pro II Brushless Whoop Quadcopter
• Нислэгийн контроллер (FC): Cube 2-4S FC, F4 2-3S 20A AIO FC V1
• Батарей: LAVA II 4S Battery, LAVA II 3S Battery, LAVA Series 3S 450mAh / 550mAh Battery

Багцын бүрэлдэхүүн (Package)

• 1 * LAVA цуврал 1104 сойзгүй мотор (Brushless Motor)
• 4 * M2 * 4 Хавтгай толгойтой аллен эрэг (Hex Flat Head Screw)
• 4 * M2 * 5 Хавтгай толгойтой аллен эрэг (Hex Flat Head Screw)

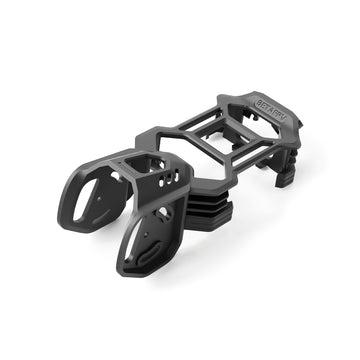

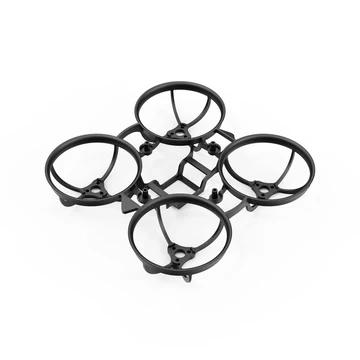

Pavo20 Pro II Brushless Whoop Frame нь 2.2 инчийн Pavo20 Pro II cinewhoop дронд тусгайлан зориулагдсан бөгөөд шинэчлэгдсэн карбон хавтангийн тусламжтайгаар DJI O4 Air Unit, O4 Wide Air Unit болон O4 Air Unit Pro системүүдтэй өргөн хүрээнд нийцэн ажиллана. Түүний хувьсгалт угсралтын систем нь суурилуулсан гайк болон тусгуур бүтэц бүхий 4 эрэгт тохиргоо руу шинэчлэгдэж, илүү хурдан, илүү бөх бөгөөд өндөр хатуулагтайгаар угсрах боломжийг олгодог. 93.9мм тэнхлэг хоорондын зайтай, цохилтод тэсвэртэй PA12 зузаан whoop хамгаалалттай (whoop duct) энэхүү рам нь бат бөх чанарыг аэродинамик ашигт ажиллагаатай хослуулж, түлхэх хүчийг (thrust) 8-11%-иар нэмэгдүүлдэг. Хүчирхэг 3S болон 4S хөдөлгүүрийн системтэй төгс зохицож, фристайл болон кинематик нислэгийн туршид хосгүй хүч чадлыг гаргана. Шинэ дагалдах эд ангиудад дроноо хялбар олох дуут дохио (buzzer) болон ихэнх 12x ба 18x GPS модулиудтай тохирох GPS кронштейнууд багтсан.

Онцлох шинж чанарууд (Bullet Points)

• Хялбар бөгөөд саадгүй угсралт: Цутгамал бэхэлгээ ба тусгуур бүтэц нь ердөө 4 эрэг ашиглан хурдан, төвөггүй угсрах боломжийг олгож, илүүдэл тохируулга хийх шаардлагагүй болгосон.
• O4, O4 Wide ба O4 Pro зохицол: Шинэчлэгдсэн карбон хавтан нь гайхалтай HD бичлэг хийх, угсралтын уян хатан байдлыг хангах үүднээс O4, O4 Wide болон O4 Pro системүүдийг бүрэн дэмжинэ.
• Бат бөх PA12 Whoop Duct: Бэхжүүлсэн огтлолын бүтэц бүхий цохилтод тэсвэртэй хийц нь цохилтыг маш сайн дааж, урт хугацааны эдэлгээг хангана.
• Аэродинамик түлхэх хүчний нэмэгдэл: Агаарын урсгалын инженерчлэлийн тусламжтайгаар хамгаалалтгүй дизайнуудтай харьцуулахад түлхэх хүчийг (thrust) 8–11%-иар нэмэгдүүлнэ.
• O4 Air Unit Pro Кронштейн: Камерын хамгаалалтын хавтан, хоёр талт бэхэлгээний нүх болон 30° өнцөгтэй антенны бэхэлгээ нь кинематик нислэгийн дүрсийг жигд, саадгүй буулгахад тусална.
• Pavo цувралын резинэн доргион бууруулагч: Тусгай чичиргээ бууруулах систем нь ямар ч нислэгийн горимд HD бичлэгийг толь шиг зөөлөн, чичиргээгүй гарахад тусална.
• Олон төрлийн батарей бэхлэх систем: Нээлттэй оосор + хажуугийн хязгаарлагч ховил нь батарейг чанга бэхэлж, огцом маневр хийх үед байрлал шилжихээс сэргийлэн янз бүрийн хэмжээтэй батарей ашиглах боломжийг олгоно.
• Дуут дохио (Buzzer) ба GPS бэхэлгээ: Дрон унасан үед хурдан олох дуут дохио болон ихэнх 12x ба 18x модулиудтай тохирох хоёр төрлийн GPS кронштейн нь нислэгийг илүү итгэлтэй болгоно.

Техникийн үзүүлэлтүүд (Specifications)

• Загвар / Бараа: Pavo20 Pro II Brushless Whoop Frame
• Тэнхлэг хоорондын зай (Wheelbase): 93.9мм
• Материал: PA12 / PP
• Дээд хавтангийн зузаан: 2мм
• Рамын жин: 35.7г (O4 Air Unit Pro кронштейнтой)
• Хамгаалалтын (Whoop duct) жин: 17.8г
• Өнгө: Хар / Тунгалаг саарал
• Камерын суурилуулах зай: 20мм
• FC суурилуулах нүхний хэмжээ: 26×26мм
• Моторын бэхэлгээний нүхний хэмжээ: 4-M2-φ9мм
• Батарейн тавиурын өргөн: 20мм
• Камерын шүүлтүүр (ND Filter): Дэмжинэ

Diagram

O4 Air Unit Pro Frame

Whoop Duct

Алдартай HD VTX системүүдийн зохицол (Compatibility with Popular HD VTX)

93.9мм тэнхлэг хоорондын зайтай, цохилтод тэсвэртэй PA12 зузаан whoop хамгаалалттай Pavo20 Pro II рам нь бат бөх байдал болон хурдан чадварт тусгайлан зориулагдсан. Суурилуулсан гайк бүхий угсралтын хувьсгалт систем нь ердөө 4 эрэг ашиглан найдвартай бэхэлж, угсралтыг өмнөхөөсөө илүү хурдан бөгөөд найдвартай болгосон. Дэвшилтэт хэвлэх технологи нь 3 залууртай бэхэлгээний цэг болон тусгуур бүтэцтэй хослон карбон хавтанг яв цав тааруулж, уян хатан чанарыг арилган маш хатуу, тогтвортой платформыг бүрдүүлдэг.

Шинээр бүтээгдсэн карбон хавтан нь DJI O4 Air Unit Pro, O4 Wide Air Unit болон O4 Air Unit-ийг бүрэн дэмжихээр боломжийг тэлсэн. O4 системд тусгайлан тааруулсан PID параметрүүдийн тусламжтайгаар өндөр гүйцэтгэлд хүрэх нь маш хялбар — ердөө OSD цэсээр тохиргоогоо сонгоод нарийн бөгөөд итгэлтэй нисэх боломжтой.

O4 Air Unit Pro Кронштейн (O4 Air Unit Pro Bracket)

Pavo20 Pro II нь HD бичлэгийг маш тогтвортой, зөөлөн буулгахын зэрэгцээ угсралтыг хялбарчлах дэвшилтэт O4 Air Unit Pro кронштейныг агуулсан. Энэ нь камерын хамгаалалтыг дээд цэгт нь хүргэх бэхжүүлсэн хажуугийн хавтан болон камерын эргэлтийн төвийг оновчтой болгох хос бэхэлгээний нүхтэй тул 0-40° налууг саадгүй тохируулж, өргөн өнцгөөр авах үед ч ND шүүлтүүрийг чөлөөтэй ашиглах боломжийг олгоно. 30° өнцөг бүхий антенны бэхэлгээ нь долгионы хамгийн сайн чадалыг хангах бөгөөд багажгүйгээр агаараас антенныг хурдан солих боломжтой. Ердөө 8 хагас резьбатай эргээр бэхлэгддэг энэхүү кронштейн нь чичиргээний эсрэг гүйцэтгэлийг дээшлүүлнэ.

Дуут дохио болон GPS Бэхэлгээ (Buzzer & GPS Brackets)

Дуут дохио (buzzer) нь дрон унасан үед хурдан бөгөөд төвөггүй олох боломжийг олгоно — урт өвс эсвэл бартаат газар дроноо хайж цаг алдах шаардлагагүй болно. Навигаци болон гэр рүүгээ буцах (return-to-home) функцийг ашиглахыг хүссэн нисгэгчдэд зориулан зах зээл дээрх ихэнх 12x болон 18x GPS модулиудтай тохирох хоёр төрлийн GPS кронштейнийг дагалдуулсан. Шинэ газар судалж байгаа эсвэл ур чадвараа сорьж байгаа эсэхээс үл хамааран эдгээр боломжууд нь нислэгийг итгэлтэй болгож өгнө.

Түгээмэл асуулт хариулт (FAQ)

Pavo20 Pro II рам болон карбон хавтан нь өмнөх хувилбартайгаа зохицох уу?

Эд анги Өмнөх хувилбартай зохицох уу?

Тайбар:

• Pavo20 Pro II Карбон хавтан - Зөвлөхгүй. Тэнхлэг хоорондын зайн ялимгүй зөрүүгээс шалтгаалан Pavo20 Pro II карбон хавтанг өмнөх хувилбарын whoop хамгаалалттай ашиглавал нислэгийн үед пропеллер хамгаалалтын хүрээг шүргэх эрсдэлтэй.
• Pavo20 Pro II Whoop DuctҮгүй - Өмнөх хувилбарт тохирохгүй.

Зөвлөмж болгох эд ангиуд (Recommended Parts)

• Квадрокоптер: Pavo20 Pro II Brushless Whoop Quadcopter
• Нислэгийн контроллер (FC): Cube FC, F4 2-3S 20A AIO FC
• Мотор: LAVA Series 1104 Brushless Motors
• Пропеллер: Gemfan D2.2 3-Blade Propellers, Gemfan 2218 3-Blade Propellers (1.5mm Shaft)
• Батарей: LAVA II 4S Battery, LAVA II 3S Battery, LAVA 3S 450mAh 75C Battery, LAVA 3S 550mAh 75C Battery
• Шүүлтүүр (Filter): ND Filter for DJI O4 Pro Camera
• VTX Кронштейн: O4 Air Unit Pro Bracket, O4 Air Unit Bracket
• VTX Систем: DJI O4 Air Unit Pro, O4 Wide Air Unit, O4 Air Unit

Багцын бүрэлдэхүүн (Package)

Pavo20 Pro II Brushless Whoop Frame (O4 Air Unit Pro Frame Version):

• 1 * Pavo20 Pro II Дээд карбон хавтан
• 1 * Pavo20 II Хамгаалалтын хүрээ (Whoop Duct)
• 1 * O4 Air Unit Pro кронштейн
• 6 * FC-ийн доргион бууруулагч резин (8мм)
• 6 * O4 Air Unit Pro кронштейны доргион бууруулагч резин (6.6мм)
• 6 * M2*10 Эрэг
• 6 * M2*4 Эрэг
• 6 * M2*14 Эрэг
• 1 * 130мм Батарейн оосор
• 2 * 5.8g Антенн
• 1 * 5.8G VTX Антенны бэхэлгээ
• 1 * 22*22мм GPS Кронштейн
• 1 * 14*17мм GPS Кронштейн
• 1 * Дуут дохионы (Buzzer) бэхэлгээ
• 2 * GPS Порлон зөөлөвч
• 1 * H1.5 Аллен түлхүүр

Pavo20 Pro II Brushless Whoop Frame (Whoop Duct Version):

• 1 * Pavo20 II Хамгаалалтын хүрээ (Whoop Duct)
• 1 * 130мм Батарейн оосор

Pavo20 Pro II Brushless Whoop Frame (Buzzer & GPS Brackets Version):

• 1 * Дуут дохио (Buzzer)
• 1 * 14*17мм GPS Кронштейн
• 1 * 22*22мм GPS Кронштейн
• 1 * Дуут дохионы (Buzzer) бэхэлгээ

ArtLynk протоколын экосистемийн нэг хэсэг болох P1 Air Unit HD VTX нь 1080p@60fps шууд видео дамжуулалтыг ойролцоогоор 60ms хоцролттойгоор 5км-ээс дээш зайд дамжуулдаг. Түүний 1/2.9” CMOS мэдрэгч болон өргөн 170° харах өнцөг (FOV) нь дээд зэргийн тод, нарийвчлалтай дүрсийг үзүүлж, нислэг бүрийг илүү бодит, мэдрэмжтэй болгоно. Төрөл бүрийн орчинд найдвартай ажиллахаар зохион байгуулагдсан тул өтгөн ой мод эсвэл хотын төвөгтэй орчинд ч сааталгүй, тогтвортой холболтыг хадгална.

Онцлох шинж чанарууд (Bullet Points)

• ArtLynk Протокол: Уламжлалт аналоги VTX-ээс хавьгүй илүү тогтвортой байдал болон тусгалын зайг санал болгодог, бага хоцролттой, урт зайн дрон харилцааны протокол.
• Хөнгөн жинтэй ба боломжийн үнэтэй HD: Ердөө 6.8г (камертай) жинтэй, авсаархан бөгөөд эдийн засагт хэмнэлттэй HD VTX шийдэл.
• Найдвартай видео дамжуулалт: ~60ms хоцролттой, 5км-ээс дээш зайд тод саадгүй видеог дамжуулна.
• Өргөн өнцгийн 1080p тод дүрс: 1/2.9” CMOS мэдрэгч болон 170° FOV харах өнцөг нь тод, бодит мэдрэмж төрүүлэх дүрслэлийг санал болгоно.
• Шууд холбогдох (Plug-and-Play) нийцтэй байдал: Стандарт 6-pin порт нь Betaflight болон BETAFPV нислэгийн контроллеруудтай саадгүй ажиллана.

Техникийн үзүүлэлтүүд (Specifications)

AirUnit

• Жин (Air Unit)Камергүй: Бараг 3.61г / Камертай: Бараг 6.5г / Антенн: Бараг 0.44г
• Суурилуулах нүхний хэмжээ: 25.5*25.5мм
• Суурилуулах нүхний диаметр: ø2.5мм
• Хэмжээ (УӨХ)Air Unit: 30305.5мм / Камер: 141417мм
• Порт: SH 1.0 6-pin (FC), SH 1.0 4-pin (USB)

AirUnit

• Давтамж: 5.1-5.9 GHz
• Гаралтын чадал (EIRP):＜200mW (FCC/SRRC) / <25mW (CE)
• Дамжуулах зай: >5км
• Видео хоцролт: Ойролцоогоор 60ms
• Шууд дүрсний чанар: 1080p@60fps
• Зурвасын өргөн: 10MHz
• Антенн: Ганц антенн (Single antenna)
• Суваг: 3
• Камерын суулгах өргөн: 14мм (M2 нүхтэй)
• Зургийн мэдрэгч: 1/2.9'' CMOS
• Дурангийн харах өнцөг (FOV): 170°
• Видео формат: MP4
• Макс видео битрейт: 20Mbps
• OSD: Canvas mode
• Оролтын хүчдэл: 5V
• Ажиллах температур -10℃-аас 40℃
• Дэмжих:  FCBetaflight FC & BETAFPV FC

Diagram

Найдвартай видео дамжуулалт (Reliable Video Transmission)

P1 Air Unit нь 200mW хүртэлх макс гаралтын чадал ба 5км-ээс дээш зайд тод, найдвартай видео дамжуулалтыг үзүүлнэ. Ойролцоогоор 60ms бага хоцролттой тул саадгүй, дүрсний сааталгүйгээр хол зайд итгэлтэй нисэх боломжтой. Standby Mode (Хүлээх горим) нь дрон болон FPV нүдний шилний хоорондох зайнаас хамааран чадлыг автоматаар тохируулж, дрон унах үед ч холболтыг хадгалж үлдэнэ.

*Нээлттэй орчинд 200mW чадлаар хийсэн бодит туршилтаар 5км-ээс дээш зайд дамжуулсан. Орчин болон долгионы саадтай байдлаас хамаарч бодит зай өөр байж болно.

Өргөн өнцгийн 1080p тод дүрс (Wide-Angle 1080p Clarity)

1/2.9” CMOS мэдрэгч болон өргөн 170° харах өнцгөөр тоноглогдсон камер нь гэрэлтүүлгийн ямар ч нөхцөлд тод, нарийвчлалтай дүрсийг буулгана. Өндөр нягтралтай видео дамжуулалтын тусламжтайгаар орчноо илүү тод харж, нислэг бүрийг илүү мэдрэмжтэй болгоорой.

Хөнгөн жинтэй ба боломжийн үнэтэй HD (Lightweight & Affordable HD)

Ердөө 6.5г (антеннгүйгээр) жинтэй P1 Air Unit нь авсаархан, төсөвт хэмнэлттэй HD видео шийдлийг санал болгож, танд өөрийн хүссэн HD whoop дроныг чанарын буултгүйгээр угсрах боломжийг олгоно.

Өргөн зохицол (Wide Compatibility)

Стандарт SH1.0 6-pin порт болон OSD-д зориулсан MSP холбооны протоколтой P1 Air Unit нь Betaflight болон BETAFPV нислэгийн контроллеруудыг шууд дэмжинэ.

ArtLynk протоколын тухай дэлгэрэнгүй

P1 Air Unit HD VTX нь уламжлалт аналоги VTX-ээс хавьгүй илүү тогтвортой байдал ба тусгалын зайг санал болгодог ArtLynk протоколын нэг хэсэг юм. ArtLynk протокол нь 60ms орчим хоцролттойгоор бодит цагийн HD видеог дамжуулдаг бөгөөд энэ нь FPV нислэгийн удирдлагад маш чухал байдаг.

• Artosyn Inside & KAP Supported: ArtLynk протокол нь Artosyn-ийн сүүлийн үеийн AR803X чипсетийг ашигладаг бөгөөд үндсэн технологийг KAP компани хариуцан хөгжүүлж, Artosyn чипсет ашигладаг FPV бүтээгдэхүүнүүдийн зохицлыг хангадаг.
• Нээлттэй экосистем: ArtLynk протокол нь зөвхөн нэг компанид хамаардаггүй FPV хамтын экосистем юм. Олон FPV компаниуд ArtLynk протоколд суурилсан өөрсдийн бүтээгдэхүүнийг зохион бүтээж үйлдвэрлэдэг.

Дэмжих төхөөрөмжүүд:

• BETAFPV VR04 HD goggles, Aquila20 P1, Meteor75 Pro P1
• HGLRC Draco
• болон бусад олон төхөөрөмжүүд

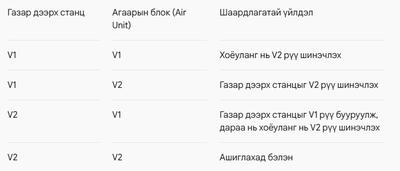

Микро програм хангамжийн (Firmware) зохицлын тэмдэглэл:

1. HGLRC Draco зэрэг гуравдагч талын ArtLynk тоног төхөөрөмжүүдтэй саадгүй ажиллахын тулд BETAFPV төхөөрөмжүүдийнхээ микро программыг V2.0.5 эсвэл түүнээс дээш хувилбар руу шинэчилнэ үү.
2. Air unit-ийг Газрын станцаар (Ground station) дамжуулан шинэчлэх шаардлагатай. Эхлээд Газрын станц болон Air unit хоёр ижил програм хангамжийн хувилбартай байгааг шалгаад шинэчлэлтийг хийнэ үү. V2.0.5 хувилбар нь V1 (V1.0.36 / V1.0.44) хувилбаруудтай ажиллахгүй.

Нислэгийн контроллертой (FC) хэрхэн холбох вэ

Дагалдах 6-pin кабелийг ашиглан P1 Air Unit-ийг нислэгийн контроллерт холбоно. Пинийн дараалал болон холболтыг зааврын дагуу шалгаж холбоно уу.

Файлууд (File)

• P1 Air Unit Хэрэглэгчийн гарын авлага
• P1 Air Unit Микро программ хангамж (Firmware)

Зөвлөмж болгох эд ангиуд (Recommended Parts)

• Квадрокоптер: Meteor75 Pro P1, Aquila20 HD FPV Kit

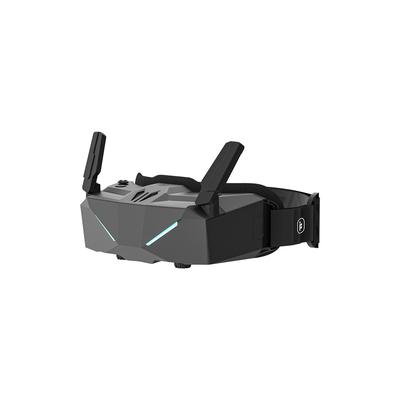

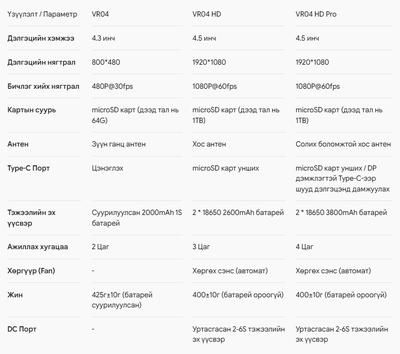

• FPV Нүдний шил: VR04 HD FPV Goggles

Багцын бүрэлдэхүүн (Package)

• 1 * P1 Air Unit HD VTX
• 1 * 6Pin кабель
• 1 * Дагалдах хэрэгслийн багц (4Доргион бууруулагч резин, 2M2-4 эрэг, 4*M2-6 эрэг)
• 1 * Хэрэглэгчийн гарын авлага

Semtech-ийн LR1121 RF чип болон Espressif-ийн ESP32-C3 процессороор тоноглогдсон SuperX нь BETAFPV-ийн анхны Gemini Xrossband хүлээн авагчийг танилцуулж байна – LoRa болон асар хурдан 1000Hz FSK горимоор дамжуулан 900M (868/915MHz) болон 2.4G давтамжийн бүсүүдэд төгс ажилладаг. Бусад сүлжээ тасалддаг хүнд нөхцөлд ч саадгүй, тогтвортой сүлжээгээр уралдааны замууд болон алсын зайн нислэгийг байлдан дагуулаарай. Аливаа нислэгийн орчинд нарийн тохируулгатай гүйцэтгэлийг авахын тулд хос давтамжийн чадамжтай SuperX Nano эсвэл давтамж шилжүүлэх туян чадвартай SuperX Mono загваруудаас сонгоно уу.

Онцлох шинж чанарууд (Bullet Points)

• Semtech LR1121 RF чип + Espressif ESP32-C3: Дэвшилтэт микроконтроллер ба радио чип.
• LoRa ба асар хурдан 1000Hz FSK горим: Өндөр хурд ба урт зайн дамжуулалтыг хослуулсан.
• 900M Gemini, 2.4G Gemini, 900M+2.4G GemX дэмжлэг: Хос давтамжийн иж бүрэн тохиргоо.
• SuperX Nano: Долгионы саад ихтэй орчинд зориулсан хос давтамжийн мастер.
• SuperX Mono: Микро дронуудад зориулсан давтамж шилжүүлэх уян хатан шийдэл.
• Micro/Micro V2/Nano V2/SuperG TX модулиудтай зохицно: Өргөн хүрээний модулийн нийцтэй байдал.
• Авсаархан ба хөнгөн жинтэй: Аливаа дронд суулгахад хялбар.

Diagram

SuperX Mono Receiver:

Gemini технологи

ExpressLRS Gemini технологи нь 2.4GHz болон/эсвэл 900MHz давтамжуудаар нэгэн зэрэг дамжуулалт хийх бодит дайверсити (diversity) төхөөрөмжийг ашигласнаар RC удирдлагад хувьсгал хийсэн. Уламжлалт системүүдээс ялгаатай нь Gemini нь хоёр бие даасан дамжуулах/хүлээн авах сувгийг ашигладаг тул уралдааны зам эсвэл хотын орчин зэрэг саадтай бүсэд илүү сайн сүлжээний чанарыг (LQ) хангадаг.

Gemini нь гурван горимыг санал болгодог: 900M Gemini, 2.4G Gemini, болон 900M+2.4G Gemini Xrossband (GemX). GemX-ийн тусламжтайгаар та гүйцэтгэлийн шинж чанаруудын хооронд сонголт хийх шаардлагагүй болно — энэ нь 2.4GHz-ийн бага хоцролт болон 900MHz-ийн урт зайн давуу талыг нэг саадгүй холболтод нэгтгэсэн.

Анхаар: GemX горимыг ашиглахын тулд хос давтамжийн (dual-band) TX модуль шаардлагатай.

SuperX Nano: 900M+2.4G Хос давтамж

Semtech-ийн хос LR1121 чипээр тоноглогдсон SuperX Nano хүлээн авагч нь гурван горимоор сүлжээний буултгүй найдвартай байдлыг хангах болно: 900M Gemini (урт зайн нэвтрэлт), 2.4G Gemini (хэт бага хоцролт), ба 900M+2.4G GemX (нэгэн зэрэг ажиллагаа). Багцад дагалдах хос давтамжийн T антенууд нь давтамж шилжүүлэх төвөгтэй байдлыг арилгах ба дэвшилтэт diversity боловсруулалт нь долгионы саадтай орчинд маш тогтвортой байдлыг хангана. Хамгийн хариуцлагатай нислэгүүдэд зориулагдсан энэхүү хүлээн авагч нь уралдаанчид, урт зайн судалгаа хийгчид болон мэргэжлийн агаарын зураглаачдад зориулсан эцсийн шийдэл юм.

SuperX Mono: Давтамж шилжүүлэх уян тансаг байдал

Авсаархан бөгөөд хөнгөн SuperX Mono хүлээн авагч нь хос давтамжийн антентай ганц LR1121 чипийг ашиглан 900M ба 2.4G хооронд саадгүй шилжих боломжийг олгодог. Энэхүү эдийн засагт хэмнэлттэй шийдэл нь FSK горимд 1000Hz пакетийн хурдыг хадгалахын зэрэгцээ маш сайн үнэ цэнийг санал болгодог бөгөөд ойрын зайн фристайл болон алсын зайн нислэгийн аль алинд нь уян хатан гүйцэтгэл шаардлагатай микро дронууд болон хэмнэлттэй нисгэгчдэд нэн тохиромжтой.

TX Compatibility

BETAFPV ExpressLRS Хүлээн авагчууд

FPV-ийн хамгийн тохиромжтой гүйцэтгэлд зөв хүлээн авагчийг сонгох нь чухал юм. BETAFPV-ийн ExpressLRS цуврал нь нисгэгч бүрт тохирсон шийдлүүдийг санал болгодог: ELRS Lite, Micro, Nano, SuperP, SuperD, болон хамгийн шинэ SuperX. Whoop уралдаанаас эхлээд урт зайн зураг авалт хүртэл таны шаардлагад нийцэх бага хоцролттой холболт болон сааталгүй гүйцэтгэлийг бид бүтээн туурвиж байна.

Тохиргоо (Configuration)

SuperX хүлээн авагч нь одоогоор CRSF/SBUS/SUMD протоколуудыг дэмждэг. Доор CRSF протоколыг жишээ болгон Betaflight программтай нислэгийн контроллертой хэрхэн холбох ба пин тохиргоог тайлбарлаж байна.

JST SH холбогчийн пинийн тохиргоо:

JST SH connector pin configuration:

Тэмдэглэл: Betaflight болон ExpressLRS нь JST SH холбогчийн пинийн дарааллыг өөр өөрөөр ашигладаг. Betaflight: 5V (V+), GND, RX, TX; ExpressLRS: GND, 5V (V+), TX, RX. Кабелаар холбохдоо утасны дарааллыг шалгана уу.

Нислэгийн контроллерыг Betaflight Configurator програмд холбон үндсэн тохиргоог хийнэ. Эхлээд Ports цонхонд UART1 зэрэг сериал портыг Serial Rx болгож идэвхжүүлнэ.

Configuration цонхонд Receiver Mode-ийг Serial (via UART), Serial Receiver Provider-ийг CRSF болгон тохируулна.

Холбох / Хослох (Bind)

SuperX хүлээн авагч нь урьдчилан тохируулсан холболтын нууц үггүй (binding phrase) албан ёсны ExpressLRS V3.x програмыг анхдагчаар ашигладаг. Амжилттай холбогдохын тулд дамжуулах модуль (TX) нь мөн урьдчилан тохируулсан нууц үггүй ExpressLRS V3.x эсвэл түүнээс дээш хувилбартай байгаа эсэхийг шалгаарай.

1. Хүлээн авагчийг 1 секундын зайд 3 удаа залгаж салгах эсвэл BOOT товчлуурыг 2 секунд дарж холболтын (bind) горимд оруулна.
2. RGB заагч гэрэл шар өнгөөр 2 удаа анивчих нь хүлээн авагч холболтын горимд орсныг илтгэнэ.
3. Алсын удирдлага эсвэл TX модулийг хүлээн авагчтай холбогдохоор (bind) тохируулна. RGB заагч гэрэл тогтвортой ассан байвал холболт амжилттай боллоо!

Анхаарах зүйлс:

• Нэг удаа холбогдсоны дараа хүлээн авагч нь автоматаар хадгалагдсан холболтын нууц үг болон төхөөрөмжийг санаж, дахин асаахад автоматаар холбогдоно.
• Хэрэв та хүлээн авагчийн микро программыг шинэчилж, тусгай нууц үг (binding phrase) тохируулсан бол дээрх аргыг ашиглан холбох боломжгүй. Дамжуулах модульдаа (TX) ижил нууц үг тохируулснаар автоматаар холбогдоно.
• Сүлжээ хүлээн авалтыг сайжруулахын тулд хоёр антенныг аль болох зайтай байрлуулахыг зөвлөж байна.
• 868MHz, X150 эсвэл LowBand пакетийн хурдыг ашиглах үед GPS-ийн саатлыг багасгахын тулд шаардлагагүй бол телеметрийн харьцааг (telemetry ratio) 1:2 болгож тохируулахаас зайлсхийгээрэй — ялангуяа 100mW телеметрийн чадалтай үед. Хэрэв MAVLink эсвэл 1:2 телеметр шаардлагатай бол SuperX хүлээн авагчийг GPS-ээс аль болох хол байрлуулж, хиймэл дагуул хайх үед хүлээн авагчийн антенныг GPS рүү чиглүүлэхгүй байх хэрэгтэй.

ExpressLRS-ийн тухай дэлгэрэнгүй

ExpressLRS нь RC төхөөрөмжүүдэд зориулсан нээлттэй эхийн (open-source) радио холболтын систем юм. Энэхүү төслийг Github эсвэл Facebook Group дээрээс дэлгэрэнгүй үзэх боломжтой.

Файлууд ба Гарын авлага (File)

• BETAFPV SuperX ELRS Gemini Xross хүлээн авагчийн хэрэглэгчийн гарын авлага
• SuperX ELRS Gemini Xross хүлээн авагчийн микро программ хангамж (Firmware)
• SuperX хүлээн авагчийн микро программыг Passthrough эсвэл WIFI-аар хэрхэн шинэчлэх вэ?

Багцын бүрэлдэхүүн (Package)

SuperX ELRS Gemini Xross Receiver - Nano багц:

• 1 * SuperX Nano Хүлээн авагч

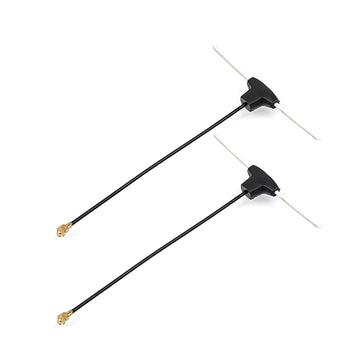

• 2 * Хос давтамжийн T Антен
• 1 * SH1.0 Хос талт холбогч кабель
• 2 * Дулаанд агшдаг уян хоолой (Heat Shrink Tubing)
• 1 * Хэрэглэгчийн гарын авлага

SuperX ELRS Gemini Xross Receiver - Mono багц:

• 1 * SuperX Mono Хүлээн авагч
• 1 * Хос давтамжийн T Антен
• 1 * SH1.0 Нэг талт холбогч кабель
• 2 * Дулаанд агшдаг уян хоолой (Heat Shrink Tubing)
• 1 * Хэрэглэгчийн гарын авлага

Semtech-ийн LR1121 RF чип болон Espressif-ийн ESP32-C3 процессороор тоноглогдсон SuperX нь BETAFPV-ийн анхны Gemini Xrossband хүлээн авагчийг танилцуулж байна – LoRa болон асар хурдан 1000Hz FSK горимоор дамжуулан 900M (868/915MHz) болон 2.4G давтамжийн бүсүүдэд төгс ажилладаг. Бусад сүлжээ тасалддаг хүнд нөхцөлд ч саадгүй, тогтвортой сүлжээгээр уралдааны замууд болон алсын зайн нислэгийг байлдан дагуулаарай. Аливаа нислэгийн орчинд нарийн тохируулгатай гүйцэтгэлийг авахын тулд хос давтамжийн чадамжтай SuperX Nano эсвэл давтамж шилжүүлэх туян чадвартай SuperX Mono загваруудаас сонгоно уу.

Онцлох шинж чанарууд (Bullet Points)

• Semtech LR1121 RF чип + Espressif ESP32-C3: Дэвшилтэт микроконтроллер ба радио чип.
• LoRa ба асар хурдан 1000Hz FSK горим: Өндөр хурд ба урт зайн дамжуулалтыг хослуулсан.
• 900M Gemini, 2.4G Gemini, 900M+2.4G GemX дэмжлэг: Хос давтамжийн иж бүрэн тохиргоо.
• SuperX Nano: Долгионы саад ихтэй орчинд зориулсан хос давтамжийн мастер.
• SuperX Mono: Микро дронуудад зориулсан давтамж шилжүүлэх уян хатан шийдэл.
• Micro/Micro V2/Nano V2/SuperG TX модулиудтай зохицно: Өргөн хүрээний модулийн нийцтэй байдал.
• Авсаархан ба хөнгөн жинтэй: Аливаа дронд суулгахад хялбар.

Diagram

SuperX Mono Receiver:

Gemini технологи

ExpressLRS Gemini технологи нь 2.4GHz болон/эсвэл 900MHz давтамжуудаар нэгэн зэрэг дамжуулалт хийх бодит дайверсити (diversity) төхөөрөмжийг ашигласнаар RC удирдлагад хувьсгал хийсэн. Уламжлалт системүүдээс ялгаатай нь Gemini нь хоёр бие даасан дамжуулах/хүлээн авах сувгийг ашигладаг тул уралдааны зам эсвэл хотын орчин зэрэг саадтай бүсэд илүү сайн сүлжээний чанарыг (LQ) хангадаг.

Gemini нь гурван горимыг санал болгодог: 900M Gemini, 2.4G Gemini, болон 900M+2.4G Gemini Xrossband (GemX). GemX-ийн тусламжтайгаар та гүйцэтгэлийн шинж чанаруудын хооронд сонголт хийх шаардлагагүй болно — энэ нь 2.4GHz-ийн бага хоцролт болон 900MHz-ийн урт зайн давуу талыг нэг саадгүй холболтод нэгтгэсэн.

Анхаар: GemX горимыг ашиглахын тулд хос давтамжийн (dual-band) TX модуль шаардлагатай.

SuperX Nano: 900M+2.4G Хос давтамж

Semtech-ийн хос LR1121 чипээр тоноглогдсон SuperX Nano хүлээн авагч нь гурван горимоор сүлжээний буултгүй найдвартай байдлыг хангах болно: 900M Gemini (урт зайн нэвтрэлт), 2.4G Gemini (хэт бага хоцролт), ба 900M+2.4G GemX (нэгэн зэрэг ажиллагаа). Багцад дагалдах хос давтамжийн T антенууд нь давтамж шилжүүлэх төвөгтэй байдлыг арилгах ба дэвшилтэт diversity боловсруулалт нь долгионы саадтай орчинд маш тогтвортой байдлыг хангана. Хамгийн хариуцлагатай нислэгүүдэд зориулагдсан энэхүү хүлээн авагч нь уралдаанчид, урт зайн судалгаа хийгчид болон мэргэжлийн агаарын зураглаачдад зориулсан эцсийн шийдэл юм.

SuperX Mono: Давтамж шилжүүлэх уян тансаг байдал

Авсаархан бөгөөд хөнгөн SuperX Mono хүлээн авагч нь хос давтамжийн антентай ганц LR1121 чипийг ашиглан 900M ба 2.4G хооронд саадгүй шилжих боломжийг олгодог. Энэхүү эдийн засагт хэмнэлттэй шийдэл нь FSK горимд 1000Hz пакетийн хурдыг хадгалахын зэрэгцээ маш сайн үнэ цэнийг санал болгодог бөгөөд ойрын зайн фристайл болон алсын зайн нислэгийн аль алинд нь уян хатан гүйцэтгэл шаардлагатай микро дронууд болон хэмнэлттэй нисгэгчдэд нэн тохиромжтой.

TX Compatibility

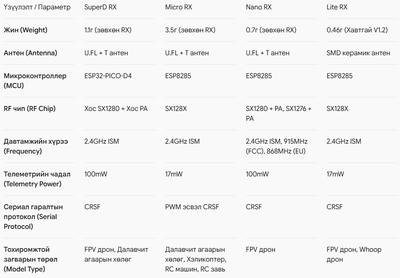

BETAFPV ExpressLRS Хүлээн авагчууд

FPV-ийн хамгийн тохиромжтой гүйцэтгэлд зөв хүлээн авагчийг сонгох нь чухал юм. BETAFPV-ийн ExpressLRS цуврал нь нисгэгч бүрт тохирсон шийдлүүдийг санал болгодог: ELRS Lite, Micro, Nano, SuperP, SuperD, болон хамгийн шинэ SuperX. Whoop уралдаанаас эхлээд урт зайн зураг авалт хүртэл таны шаардлагад нийцэх бага хоцролттой холболт болон сааталгүй гүйцэтгэлийг бид бүтээн туурвиж байна.

Тохиргоо (Configuration)

SuperX хүлээн авагч нь одоогоор CRSF/SBUS/SUMD протоколуудыг дэмждэг. Доор CRSF протоколыг жишээ болгон Betaflight программтай нислэгийн контроллертой хэрхэн холбох ба пин тохиргоог тайлбарлаж байна.

JST SH холбогчийн пинийн тохиргоо:

JST SH connector pin configuration:

Тэмдэглэл: Betaflight болон ExpressLRS нь JST SH холбогчийн пинийн дарааллыг өөр өөрөөр ашигладаг. Betaflight: 5V (V+), GND, RX, TX; ExpressLRS: GND, 5V (V+), TX, RX. Кабелаар холбохдоо утасны дарааллыг шалгана уу.

Нислэгийн контроллерыг Betaflight Configurator програмд холбон үндсэн тохиргоог хийнэ. Эхлээд Ports цонхонд UART1 зэрэг сериал портыг Serial Rx болгож идэвхжүүлнэ.

Configuration цонхонд Receiver Mode-ийг Serial (via UART), Serial Receiver Provider-ийг CRSF болгон тохируулна.

Холбох / Хослох (Bind)

SuperX хүлээн авагч нь урьдчилан тохируулсан холболтын нууц үггүй (binding phrase) албан ёсны ExpressLRS V3.x програмыг анхдагчаар ашигладаг. Амжилттай холбогдохын тулд дамжуулах модуль (TX) нь мөн урьдчилан тохируулсан нууц үггүй ExpressLRS V3.x эсвэл түүнээс дээш хувилбартай байгаа эсэхийг шалгаарай.

1. Хүлээн авагчийг 1 секундын зайд 3 удаа залгаж салгах эсвэл BOOT товчлуурыг 2 секунд дарж холболтын (bind) горимд оруулна.
2. RGB заагч гэрэл шар өнгөөр 2 удаа анивчих нь хүлээн авагч холболтын горимд орсныг илтгэнэ.
3. Алсын удирдлага эсвэл TX модулийг хүлээн авагчтай холбогдохоор (bind) тохируулна. RGB заагч гэрэл тогтвортой ассан байвал холболт амжилттай боллоо!

Анхаарах зүйлс:

• Нэг удаа холбогдсоны дараа хүлээн авагч нь автоматаар хадгалагдсан холболтын нууц үг болон төхөөрөмжийг санаж, дахин асаахад автоматаар холбогдоно.
• Хэрэв та хүлээн авагчийн микро программыг шинэчилж, тусгай нууц үг (binding phrase) тохируулсан бол дээрх аргыг ашиглан холбох боломжгүй. Дамжуулах модульдаа (TX) ижил нууц үг тохируулснаар автоматаар холбогдоно.
• Сүлжээ хүлээн авалтыг сайжруулахын тулд хоёр антенныг аль болох зайтай байрлуулахыг зөвлөж байна.
• 868MHz, X150 эсвэл LowBand пакетийн хурдыг ашиглах үед GPS-ийн саатлыг багасгахын тулд шаардлагагүй бол телеметрийн харьцааг (telemetry ratio) 1:2 болгож тохируулахаас зайлсхийгээрэй — ялангуяа 100mW телеметрийн чадалтай үед. Хэрэв MAVLink эсвэл 1:2 телеметр шаардлагатай бол SuperX хүлээн авагчийг GPS-ээс аль болох хол байрлуулж, хиймэл дагуул хайх үед хүлээн авагчийн антенныг GPS рүү чиглүүлэхгүй байх хэрэгтэй.

ExpressLRS-ийн тухай дэлгэрэнгүй

ExpressLRS нь RC төхөөрөмжүүдэд зориулсан нээлттэй эхийн (open-source) радио холболтын систем юм. Энэхүү төслийг Github эсвэл Facebook Group дээрээс дэлгэрэнгүй үзэх боломжтой.

Файлууд ба Гарын авлага (File)

• BETAFPV SuperX ELRS Gemini Xross хүлээн авагчийн хэрэглэгчийн гарын авлага
• SuperX ELRS Gemini Xross хүлээн авагчийн микро программ хангамж (Firmware)
• SuperX хүлээн авагчийн микро программыг Passthrough эсвэл WIFI-аар хэрхэн шинэчлэх вэ?

Багцын бүрэлдэхүүн (Package)

SuperX ELRS Gemini Xross Receiver - Nano багц:

• 1 * SuperX Nano Хүлээн авагч
• 2 * Хос давтамжийн T Антен
• 1 * SH1.0 Хос талт холбогч кабель
• 2 * Дулаанд агшдаг уян хоолой (Heat Shrink Tubing)
• 1 * Хэрэглэгчийн гарын авлага

SuperX ELRS Gemini Xross Receiver - Mono багц:

• 1 * SuperX Mono Хүлээн авагч
• 1 * Хос давтамжийн T Антен
• 1 * SH1.0 Нэг талт холбогч кабель
• 2 * Дулаанд агшдаг уян хоолой (Heat Shrink Tubing)
• 1 * Хэрэглэгчийн гарын авлага

LiteRadio 4 болон LiteRadio 4 Neo нь анхан шатны радио удирдлагын стандартыг шинэчлэн тодорхойлж, шинэ нисгэгчдэд зориулсан хэт авсаархан хэлбэрт 10 сувгийн мэргэжлийн ажиллагааг санал болгож байна. Нислэгийн үед шууд тохируулга хийх зориулалттай тусгай хоёр шинэ трим (trim) товчлууртай тул дрон жолоодох, дрон футбол (drone soccer) тоглох, робот болон байнгын далавчтай (fixed wing) загваруудыг удирдахад дээд зэргийн нарийвчлалыг олгоно. Дэвшилтэт бүрээстэй стик (gimbal) нь зөөлөн бөгөөд эдэлгээ сайтай ажиллагааг үзүүлэх ба PC, таблет болон гар утас дээр FPV симулятор ашиглан суралцахад саадгүй холбогдоно. Эдэлгээнд зориулагдсан суурилуулсан 1S 1000mAh (LiteRadio 4 Neo) / 2000mAh (LiteRadio 4) батарей нь 8+ цаг (25mW чадалтай үед) ажиллах ба 15W хурдан цэнэглэлтээр богино хугацаанд бүрэн цэнэглэгдэнэ. Симулятор дээр анхлан суралцахаас эхлээд бодит нислэгийн ур чадварт хүрэх хүртэл эдгээр хоёр загвар нь бат бөх бүтэц ба ойлгомжтой ажиллагааг хослуулж, мэргэжлийн нарийвчлалд заавал нарийн төвөгтэй төхөөрөмж шаардлагагүйг батлан харуулна. Энэ бол таны радио удирдлагын аяллын төгс эхлэл юм.

Онцлох шинж чанарууд (Bullet Points)

• Эргономик ба Зөөвөрлөхөд хялбар: Хөнгөн жинтэй дизайн нь сургалт хийх эсвэл аялахад өдөржин тухтай ашиглах боломжийг олгоно.
• 10 сувгийн тохируулга: Шинэ мэдрэгчтэй хоёр товчлуур нь гаралтын сувгийг 10 болгон нэмэгдүүлж, дрон, робот, дрон футбол болон байнгын далавчтай загваруудыг илүү уян тансаг удирдах боломжийг бүрдүүлнэ.
• 5D Трим тохируулга: Тусгай хоёр трим товчлуур нь нисгэгчдэд нислэгийн үед стикийн хазайлтыг хялбархан тохируулж, тэнцвэрийг шууд хадгалах боломжийг олгоно.
• Дэвшилтэт бүрээстэй Gimbal мэдрэгч: Элэгдлээс хамгаалах бүрээс нь стикийн хөдөлгөөнийг зөөлөн, нарийн бөгөөд урт хугацааны эдэлгээтэй болгоно.
• Хурдан цэнэглэгддэг батарей: Суурилуулсан 1S 1000mAh (LiteRadio 4 Neo) / 2000mAh (LiteRadio 4) батарей нь 25mW чадалтай үед 8+ цаг ажиллах ба 15W хурдан цэнэглэлтийг дэмждэг.
• Хамгийн сүүлийн үеийн LiteRadio удирдлага: BETAFPV-ийн бага хоцролттой, найдвартай ажиллагаатай радио дамжуулах дэвшилтэт технологийг агуулсан.
• Утасгүй симулятор дэмжлэг (Зөвхөн LiteRadio 4): Bluetooth Joystick горим нь PC, гар утас эсвэл таблет дээрх FPV симулятортай утасгүйгээр шууд холбогдоно.

Диаграм

Ахисан түвшний удирдлага ба Нарийвчлал (Enhanced Control & Precision)

LiteRadio 4 болон LiteRadio 4 Neo нь дэвшилтэт бүрээстэй gimbal мэдрэгч, хоёр товчлуур болон трим товчлууруудаар нисгэгчийн ур чадварыг шинэ түвшинд хүргэнэ. 10 гаралтын суваг нь эргономик хэлбэр ба хурдан шуурхай удирдлагатай хослон илүү гүнзгий тохируулга хийх боломжийг олгох ба трим товчлуур нь 4 чиглэлийн тохируулга болон төвд нь буцаан тэглэх товчлууртай тул хамгийн аюултай агшинд нислэгийн тэнцвэрийг шууд хангах боломжийг олгоно. Торгомсог зөөлөн мэдрэмж, урт хугацааны эдэлгээнд зориулагдсан дэвшилтэт бүрээстэй gimbal мэдрэгчтэй хосолсноор LiteRadio 4 нь нарийн төвөгтэй үйлдлүүдийг маш хялбархан гүйцэтгэх боломжийг олгоно.

Дрон, робот, дрон футбол эсвэл байнгын далавчтай загваруудыг эзэмшиж байгаагаас үл хамааран түүний шинэчилсэн функцүүд нь нисгэгчдэд хосгүй мэдрэмж ба уян тансаг байдлыг бэлэглэнэ. Үйлдэл бүр нь нарийн, тохируулга бүр нь хялбар байх болно.

Жижгээс эхэлж, Томыг удирдах (Start Small, Control Big)

LiteRadio 4 ба LiteRadio 4 Neo нь мэргэжлийн түвшний удирдлагыг маш авсаархан хэлбэрт багтаасан. Үүргийн цүнхэнд тань багтахаар жижиг боловч тэмцээнд оролцоход хангалттай хүчирхэг бөгөөд хөнгөн жинтэй дизайн нь бат бөх чанараа алдаагүй — энэ нь гэртээ, талбайд эсвэл хаана ч суралцахад таны төгс ханиар тодорно.

Дуртай FPV симулятор бүрээ нэг удирдлагаар (All Your Favorite FPV Simulators)

VelociDrone, Liftoff, TRYP, Erea Drone, DRL, DCL, DJI зэрэг алдартай FPV симуляторуудтай шууд холбогдох боломжийг LiteRadio 4 болон LiteRadio 4 Neo-гоор мэдрээрэй. Та суурин компьютер, Android төхөөрөмж эсвэл таблет ашиглаж байгаагаас үл хамааран бүх платформ дээр саадгүй ажиллана. Нэмэлт Xbox горимын тусламжтайгаар Windows систем дээрх DJI Flight Simulator-тай хялбархан интеграцчилж, виртуал нислэгийн туршлагаа шинэ түвшинд хүргээрэй.

Урт хугацаагаар нисч, Хурдан цэнэглэх (Fly Longer, Charge Faster)

LiteRadio 4 нь 1S 2000mAh батарейтай бөгөөд 100mW чадалтай үед 4–5 цаг, 25mW чадалтай үед дээд тал нь 8 цаг ажиллана — энэ нь өдөржин суралцах эсвэл ширүүн тэмцээнд оролцоход хангалттай хугацаа юм. Шинэ LiteRadio 4 Neo нь суурилуулсан 1S 1000mAh батарейтай боловч ижил өндөр ажиллах хугацааг санал болгоно. Цэнэглэх шаардлагатай үед шинэчлэгдсэн 15W хурдан цэнэглэгч нь LiteRadio 4-ийг ердөө 40 минутад бүрэн цэнэглэдэг бол Neo загварыг 30-хан минутад 100% цэнэглэнэ — ингэснээр та хүлээх цагаа багасгаж, нисэх хугацаагаа уртасгах боломжтой.

LiteRadio 4 — Хаана ч, Ямар ч симулятор дээр утасгүйгээр дадлага хий

LiteRadio 4 нь Bluetooth Joystick горимоороо нисгэгчийн сургалтыг шинэ түвшинд гаргаж, PC, гар утас ба таблет дээрх FPV симуляторуудтай утасгүйгээр шууд холбогдох боломжийг олгодог. Кабель ашиглах шаардлагагүйгээр бодит мэт орчинд ур чадвараа дээшлүүлээрэй. Түүнчлэн Xbox горим нь DJI Virtual Flight-тай интеграцчилагдаж, DJI-ийн хамгийн бодит сургалтын орчныг санал болгодог.

Тэмдэглэл: Bluetooth холболт нь зөвхөн LiteRadio 4 дээр боломжтой. LiteRadio 4 Neo нь Bluetooth дэмждэггүй.

Хөгжөн дэвших шилдэг чанар: LiteRadio цуврал (The LiteRadio Series)

Анхны LiteRadio 1-ээс эхлээд дэвшилтэт LiteRadio 4 хүртэлх BETAFPV-ийн LiteRadio цуврал нь авсаархан, өндөр гүйцэтгэлтэй радио удирдлагын стандартыг шинэчлэн тодорхойлсоор ирсэн. Одоо LiteRadio 4 нь 10 сувгийн гаралт, хос трим товчлуур болон 15W хурдан цэнэглэлтээр цувралын хамгийн уян тансаг бөгөөд нарийвчлалтай удирдлага болж ахисан. LiteRadio цувралын шинэчлэл бүр нь BETAFPV-ийн инновацид зориулж буй сэтгэлийг харуулж, хэрэглэхэд хялбар хэв маягаа хадгалахын зэрэгцээ илүү боловсронгуй гүйцэтгэлийг санал болгодог.

BETAFPV Configurator

BETAFPV Configurator нь BETAFPV-ийн дронууд болон алсын удирдлагад зориулсан нээлттэй эхийн (open-source) тохиргооны программ юм. Энэ нь нисгэгчдэд төрөл бүрийн үзүүлэлтүүдийг хялбархан тохируулж, нислэгийн удирдлагыг хамгийн тохиромжтой байдалд оруулах боломжийг олгодог.

2024 оны 12-р сард албан ёсоор нээлтээ хийсэн BETAFPV Configurator V2.0.0 нь дараах сэтгэл хөдөлгөм шинэчлэлтүүдийг танилцуулсан:

• macOS болон Linux (Debian) платформуудыг дэмжинэ.
• LiteRadio 1 (FrSky), LiteRadio 2 SE V2 (FrSky, ELRS2 & ELRS3), LiteRadio 3 (FrSky, ELRS2 & ELRS3), LiteRadio 4 (ELRS3) болон LiteRadio 4 SE (ELRS3) зэрэг бараг бүх LiteRadio удирдлагуудыг дэмжинэ.
• Гүйцэтгэлийг сайжруулахын тулд илэрсэн төрөл бүрийн алдааг (bugs) зассан.

BETAFPV Configurator-ийн онцлогууд:

• Параметрийг хялбархан тохируулах: BETAFPV-ийн LiteRadio цуврал болон байрлал барих, автоматаар агаарт тогтох функцтэй Cetus дронуудад зориулагдсан тус программ нь график интерфэйсээр дамжуулан PID контроллерын үзүүлэлтүүдийг хялбархан тохируулж, нислэгийн гүйцэтгэлийг оптималжуулна.
• Бодит цагийн хариу үйлдэл: Параметрийн тохируулгын үр дүнг шууд харуулж, бодит цагийн мониторинг хийн, удирдлага болон дроны тохиргоог хурдан үнэлж сайжруулахад тусална.
• Алдааг үр дүнтэй олох: Суурилуулсан диагностик багажийн тусламжтайгаар асуудал гарсан үед програм хангамжийн хувилбар болон бүтээгдэхүүний төлөвийг шалгаж, асуудлыг хурдан шийдвэрлэхэд тусална.
• Микро програм хангамжийг шинэчлэх (Firmware Flashing): Дрон болон удирдлагын програм хангамжийг шинэчлэх үйл явцыг алхам алхмаар, ойлгомжтой заавартайгаар хялбархан гүйцэтгэнэ.
• Анхаар: Удирдлагыг PC-д холбохоос өмнө ТЭЖЭЭЛИЙГ БҮҮ АСААГААРАЙ. Компьютерт холбохоос өмнө асаавал USB порт ажиллахгүй болох эрсдэлтэй.

Зөвлөмж болгох эд ангиуд (Recommended Parts)

• Оосор (Strap): BETAFPV LiteRadio Transmitter Neck Strap (Үүргийн оосор)

Файлууд ба Гарын авлага (File)

• LiteRadio 4 Neo хэрэглэгчийн гарын авлага
• LiteRadio 4 Neo микро программ хангамж (Firmware)
• LiteRadio 4 хэрэглэгчийн гарын авлага
• LiteRadio 4 микро программ хангамж (Firmware)

Багцын бүрэлдэхүүн (Package)

• 1 * LiteRadio 4 Радио удирдлага (LiteRadio 4 / LiteRadio 4 Neo)
• 1 * Стик хамгаалагч (Gimbal Protector)
• 1 * USB Type-C кабель
• 1 * Хэрэглэгчийн гарын авлага

P1 HD VRX (Standard) нь ArtLynk протоколтой нийцтэй дижитал видео хүлээн авагч бөгөөд боловсрол, сургалт, уралдаан тэмцээн болон мэргэжлийн танилцуулгад зориулсан боломжийн үнэтэй, асар тод HD FPV орчныг бүрдүүлэхээр зохион бүтээгдсэн. Үүнийг mini HDMI портоор дамжуулан гадаад дэлгэц эсвэл нүдний шилтэй шууд холбоход л хангалттай бөгөөд бага хоцролттой, 400м+ найдвартай зайд 1080p@60fps шууд дамжуулалтыг хүлээн авах боломжтой. Суурилуулсан 1/4" гурван хөлт тавиурын (tripod) гайка болон хөргөх сэнстэй тул P1 VRX Standard нь дотор болон гадаа орчинд урт хугацаагаар тасралтгүй ажиллахад зориулагдсан — энэ нь мэргэжлийн хяналт болон шууд бичлэг үзэхэд төгс сонголт юм.

Онцлох шинж чанарууд (Bullet Points)

• Mini HDMI Гаралт: Сургалт, уралдаан ба танилцуулгад зориулж гадаад дэлгэц эсвэл нүдний шилтэй хялбархан холбогдоно.
• 1080p@60fps HD Видео: 400м+ найдвартай зайд бага хоцролттой, торгомсог зөөлөн видео дамжуулалт.
• 1/4" Tripod Бэхэлгээ: Гадаа орчинд болон талбайн хэрэглээнд тогтвортой суулгах боломжтой.
• Суурилуулсан Хөргөх Сэнс: Урт хугацааны тасралтгүй ажиллагааны үед найдвартай ажиллагааг хангана.
• Олон суваг шилжүүлэх боломж: Долгионы саад (RF) ихтэй орчинд сааталгүй, тогтвортой ажиллана.

Техникийн үзүүлэлтүүд (Specifications)

• Хэмжээ (антен ороогүй): 85.654.830.9мм
• Жин (антен ороогүй): 70.5г
• MicroSD картын суурь: Дээд тал нь 1TB багтаамжтай
• Давтамж: 5.3-5.8GHz
• Эффектив цацрагт чадал (EIRP): <23dBm (FCC), <14dBm (CE)
• Портууд: Type-C, mini HDMI, microSD картын суурь, DC5.5x2.1mm порт
• Антенны холбогч: RP-SMA Female (гадаад эрээстэй, дотор нүхтэй)
• Дамжуулах нягтрал: 1080p@60fps
• Битрэйт: 25Mbps
• Дамжуулах зай: ＞400м
• Оролтын хүчдэл: 5.5-26.4V
• Анхаар: Type-C порт нь зөвхөн микро программ хангамж (firmware) шинэчлэхэд зориулагдсан. Энэ нь тэжээлийн оролт эсвэл видео гаралтыг дэмжихгүй.

Диаграм

Хэмжээс

HD Танилцуулгад зориулсан Mini HDMI гаралт

P1 VRX Standard нь mini HDMI портоороо гадаад дэлгэц эсвэл нүдний шилтэй холбогдож, тод, бодит цагийн HD дүрсийг үзүүлдэг. Та сурагчид хичээл зааж байгаа, үзэгчдэд танилцуулга хийж байгаа, эсвэл уралдаан хянаж байгаагаас үл хамааран хүн бүрт 1080p тод нарийвчлалтайгаар бодит агшныг харах боломжийг олгоно — энэ нь мэргэжлийн болон боловсролын салбарт зориулсан төгс багаж юм.

Урт хугацааны тасралтгүй ажиллагаа ба Гадаа хэрэглээнд зориулагдав

Найдвартай ажиллагааг хангахаар зохион бүтээгдсэн P1 VRX Standard нь урт хугацаагаар ажиллах үед халахаас сэргийлэх суурилуулсан хөргөх сэнстэй. 1/4" гурван хөлт тавиурын гайка нь тогтвортой суурилуулах боломжийг олгодог тул гадаа арга хэмжээ болон талбайн хэрэглээнд нэн тохиромжтой.

Зөөлөн, Найдвартай Видео Дамжуулалт

P1 HD VRX нь 400м+ тогтвортой зай ба бага хоцролттойгоор 1080p@60fps видео дамжуулалтыг дэмжиж, зөөлөн, бодит мэт нислэгийн мэдрэмжийг олгоно. 5.3–5.8GHz давтамжийн хүрээнд ажилладаг тул долгионы саад бэрхшээлээс зайлсхийхийн тулд сувгаа шилжүүлж, сүлжээний шуугиан ихтэй орчинд ч тохиромжтой дамжуулах зай болон зургийн чанарыг хангаж чадна.

ArtLynk протоколын тухай дэлгэрэнгүй

ArtLynk протокол нь дронуудад зориулсан бага хоцролттой, урт зайн холболтын протокол бөгөөд уламжлалт аналог VTX-ээс илүү өндөр тогтвортой байдал ба зайн багтаамжийг санал болгодог. Энэхүү протокол нь бодит цагийн HD видеог ердөө ~60ms хоцролттойгоор дамжуулдаг нь саадгүй удирдлага болон өндөр чанартай FPV-д амин чухал юм.

• Artosyn ба KAP дэмжлэг: ArtLynk протокол нь Artosyn-ийн хамгийн сүүлийн үеийн AR803X чипсетийг ашигладаг бөгөөд үндсэн техникийн дэмжлэгийг KAP компани хариуцан, Artosyn чипсет ашигладаг олон төрлийн FPV бүтээгдэхүүний зохицолыг хангадаг.
• Хамтын ажиллагаа бүхий Нээлттэй Нийгэмлэг: ArtLynk протокол нь зөвхөн нэг компанид хамаардаггүй нээлттэй FPV экосистем юм. Олон FPV үйлдвэрлэгчид болон багууд ArtLynk протоколд суурилж өөрсдийн бүтээгдэхүүнийг зохион бүтээж, нийцтэй байдлыг ханган хөгжүүлж байна.

Дэмжигдэх төхөөрөмжүүд:

• BETAFPV P1 Air Unit, VR04 HD Goggles, Aquila20 P1, Meteor75 Pro P1, Monitor, P1 HD VRX (Standard), P1 HD VRX (Nano) [Бета туршилт], Matrix 1S AIO P1 HD FC [Бета туршилт]
• HGLRC Draco
• TJRC VTX, XJRC XJ3D Goggles, XJRC 02L Goggles
• Мөн цаашид олон төхөөрөмж нэмэгдэнэ!

Файлууд ба Гарын авлага (File)

• P1 HD VRX (Standard)-д зориулсан микро программ хангамж (Firmware)
• Хэрэглэгчийн гарын авлага (User Manual)

Багцын бүрэлдэхүүн (Package)

• 1 * P1 HD VRX (Standard)
• 2 * 5.8G Антен
• 1 * DC5521 -> XT60 Тэжээлийн кабель
• 1 * Mini HDMI -> HDMI Кабель
• 1 * Хэрэглэгчийн гарын авлага

Анхаар: VR04 HD болон VR04 HD Pro нүдний шилнүүд нь ArtLynk Protocol экосистемд зориулан бүтээгдсэн. Эдгээр нь зөвхөн ArtLynk-тэй нийцтэй бүтээгдэхүүнүүдтэй ажиллана. Үүнд: P1 Air Unit, Aquila20 P1, Meteor75 Pro P1, Monitor, P1 HD VRX (Standard), P1 HD VRX (Nano) [Бета туршилт], Matrix 1S AIO P1 HD FC [Бета туршилт] болон хамтрагч брэндүүдийн бүтээгдэхүүнүүд багтана. Захиалга хийхээсээ өмнө бүтээгдэхүүний үзүүлэлтийг шалгана уу. Асуух зүйл байвал манай дэмжлэгийн багтай холбогдоно уу – бид туслахдаа баяртай байх болно.

Бүрэн дотор нь нэвтрэх орчин ба тав тухыг хангахаар зохион бүтээгдсэн VR04 HD FPV нүдний шил нь харааны шилтэйгээ зүүх боломжтой уудам орон зайтай тул та хувийн шилээ тайлах шаардлагагүй. Мөн нүүрний хэлбэрт тохирсон жийргэвч болон зөөлөн резинэн хамарын тулгуур нь гадаад гэрлийг бүрэн хааж, урт хугацааны тав тухтай нислэгийг олгоно. VR04 HD нь 3 цаг ажиллах 2600mAh батарейтай ирдэг бол VR04 HD Pro нь 4 цаг ажиллах 3800mAh батарейгаар ахиулсан бөгөөд DP дэмждэг Type-C портоор дамжуулан гадаад дэлгэц рүү шууд бичлэг дамжуулах (live feed output) боломжийг дэмждэг. Хоёр загвар хоёулаа нэг товчлуураар microSD картанд (1TB хүртэл) 1080p бичлэг хийх функцтэй тул нислэг бүрийг бодолтой, тод нарийвчлалтайгаар бичиж үлдээх боломжийг олгоно. P1 Air Unit-тэй бүрэн зохицох тул өөрийн тохиргоог угсрах эсвэл шууд холбогдон нисэх (bind-and-fly) загваруудыг ашиглах уян тансаг боломжийг олгож, нисгэгч бүрт дээд зэрэглэлийн, тав тухтай FPV мэдрэмжийг бэлэглэнэ.

Онцлох шинж чанарууд (Bullet Points)

• Харааны шилтэй ч зүүхэд тухтай: Уудам орон зайтай тул харааны шилээ тайлахгүйгээр шууд зүүж нисэх боломжтой.
• Гэрлийг бүрэн хаах дизайн: Нүүрний хэлбэрт тохирсон жийргэвч ба зөөлөн хамарын тулгуур нь гялбааг хааж, нислэгийн орчинд бүрэн нэвтрүүлнэ.
• Шууд дэлгэцэнд дамжуулах (VR04 HD Pro): Нислэгийн дүрсийг гадаад дэлгэц рүү шууд дамжуулж, бусадтай хуваалцах боломжтой.
• P1 Air Unit-тэй зохицол: P1 Air Unit ашиглан өөрийн whoop-ийг угсрах эсвэл P1 дэмждэг загваруудтай холбогдон нисэх боломжтой.
• Урт хугацааны батарей: 3 цаг (VR04 HD) эсвэл 4 цаг (VR04 HD Pro) хүртэл тасралтгүй ажиллах ба ямар ч 2–6S whoop батарейгаар тэжээгдэх боломжтой.
• Нэг товчлуураар бичлэг хийх: Товчлуур дээр нэг дарахад л тод HD бичлэгийг шууд нүдний шилний картанд бичиж эхэлнэ.

Техникийн үзүүлэлтүүд (Specifications)

• Хэмжээ: 168.8x182.1x98.5мм
• Жин: 400г±10г (батарей ороогүй)
• Дэлгэц: LCD
• Дэлгэцийн хэмжээ: 4.5 инч
• Дэлгэцийн нягтрал: 1920*1080
• Дамжуулах зай: >400м
• Битрэйт: Дээд тал нь 25Mbps
• Батарей: 2600mAh (VR04 HD), 3800mAh (VR04 HD Pro)
• Ажиллах хугацаа: Энгийн горимд 3 цаг орчим (VR04 HD) / 4 цаг орчим (VR04 HD Pro)
• Цэнэглэх порт: Толгойн туузны батарей баригч дээрх Type-C порт
• Картын суурь: MicroSD карт (Багцад ороогүй), FAT32 системийг дэмжинэ, дээд тал нь 1TB багтаамжтай
• Бичлэг хийх нягтрал: 1080P@60fps

Диаграм

VR04 HD

VR04 HD Pro

Бүрэн орчин ба тав тух (Total Immersion & Comfort)

VR04 HD FPV нүдний шил нь урт хугацаагаар зүүхэд тухтай байхаар зохион бүтээгдсэн бөгөөд ихэнх харааны шилтэй шууд тохирох уудам орон зайтай. Дээд зэрэглэлийн PU нүүрний жийргэвч нь эвтэйхэн суух боломжийг олгох ба зөөлөн силикон хамарын тулгуур нь гадаад гэрлийг хааж, нислэгийн орчинд бүрэн нэвтрэх боломжийг олгоно.

Тэжээлийн уян тансаг байдал (Power Flexibility)

VR04 HD нь хоёр ширхэг 2600mAh батарейгаар 3 цаг хүртэл ажилладаг бол VR04 HD Pro нь хоёр ширхэг 3800mAh батарейгаар нэг цэнэглэлтээр 4 цаг хүртэл ажилладаг. Нэмэлт уян тансаг байдлыг хангаж, хоёр загвар хоёулаа ямар ч 2–6S whoop батарейгаар шууд тэжээгдэх боломжтой — энэ нь урт хугацааны нислэг эсвэл батарейг хурдан солиход тохиромжтой.

Бичих ба Дахин үзэх (Record & Replay)

VR04 HD нүдний шил нь 1920×1080 дэлгэцийн нягтралтайгаар асар тод дүрслэлийг санал болгож, нислэгийг тань бодит мэт амилуулна. Түүнчлэн торгомсог зөөлөн 1080P@60fps бичлэгийг дэмждэг — ердөө бичлэг хийх товчийг дарж, 1TB хүртэлх багтаамжтай microSD картанд HD бичлэгийг шууд үлдээнэ үү. Нэмэлт төхөөрөмж ашиглах шаардлагагүйгээр сэтгэл хөдөлгөсөн агшин бүрээ өндөр чанартайгаар дахин үзэх боломжтой.

Видео бичлэг хэрхэн хийх вэ?

• Картын сууринд microSD карт (хамгийн ихдээ 1TB) суулгана;
• Бичлэг хийх товчийг богино дарахад бичлэг эхэлж, улаан цэг гарч ирнэ;
• Бичлэгийг зогсоохын тулд товчлуурыг дахин нэг удаа богино дарна.

VR04 HD Pro: Шууд дэлгэцэнд дамжуулах гарц (Live Feed Output)

VR04 HD Pro нь DisplayPort (DP) протоколоор шууд видео дамжуулах боломжтой Type-C портоор тоноглогдсон. Тиймээс та шууд нислэгийн дүрсийг гадаад дэлгэц рүү дамжуулах, том дэлгэц дээр бичиж авах эсвэл узэгчдэд нислэгийн сэтгэл хөдлөлийг хамтдаа мэдрүүлэх боломжтой.

VR04 vs. VR04 HD vs. VR04 HD Pro харьцуулалт

Өргөн хүрээний зохицол (Wide Compatibility)

VR04 HD нүдний шил нь өөрийн угсралтад зориулсан P1 Air Unit-тэй нийцэж, Meteor75 Pro P1 зэрэг whoop дронуудтай шууд холбогдон нисэхэд бэлэн байдаг — та өөрөө угсарсан эсвэл хайрцагнаас нь шууд гаргаж ниссэнээс үл хамааран HD нислэгийн орчин ердөө нэг холболтын зайд байна.

ArtLynk протоколын тухай дэлгэрэнгүй

ArtLynk протокол нь дронуудад зориулсан бага хоцролттой, урт зайн холболтын протокол бөгөөд уламжлалт аналог VTX-ээс илүү өндөр тогтвортой байдал ба зайн багтаамжийг санал болгодог. Энэхүү протокол нь бодит цагийн HD видеог ердөө ~60ms хоцролттойгоор дамжуулдаг нь саадгүй удирдлага болон өндөр чанартай FPV-д амин чухал юм.

• Artosyn ба KAP дэмжлэг: ArtLynk протокол нь Artosyn-ийн хамгийн сүүлийн үеийн AR803X чипсетийг ашигладаг бөгөөд үндсэн техникийн дэмжлэгийг KAP компани хариуцан, Artosyn чипсет ашигладаг олон төрлийн FPV бүтээгдэхүүний зохицолыг хангадаг.
• Хамтын ажиллагаа бүхий Нээлттэй Нийгэмлэг: ArtLynk протокол нь зөвхөн нэг компанид хамаардаггүй нээлттэй FPV экосистем юм. Олон FPV үйлдвэрлэгчид болон багууд ArtLynk протоколд суурилж өөрсдийн бүтээгдэхүүнийг зохион бүтээж, нийцтэй байдлыг ханган хөгжүүлж байна.

Дэмжигдэх төхөөрөмжүүд:

• BETAFPV VR04 HD нүдний шил, Aquila20 P1, Meteor75 Pro P1
• HGLRC Draco
• Мөн цаашид олон төхөөрөмж нэмэгдэнэ!

Микро программ хангамжийн (Firmware) зохицох тухай:

1. Гуравдагч талын ArtLynk протоколын төхөөрөмжүүдтэй (ж.нь HGLRC Draco) саадгүй ажиллахын тулд BETAFPV төхөөрөмжүүдээ V2.0.5 эсвэл түүнээс дээш хувилбарын програмтай эсэхийг шалгана уу.
2. Агаарын блок (air unit) нь газар дээрх станцаар дамжин шинэчлэгдэх шаардлагатай. Эхлээд газар дээрх станц болон агаарын блок ижил хувилбартай байгааг шалгаж, дараа нь агаарын блокийг шинэчилнэ. V2.0.5 микро программ нь V1-ийн хувилбаруудтай (V1.0.36 / V1.0.44) зохицохгүй.

Click to see how to update the firmware.

Файлууд (File)

• VR04 HD FPV Goggles хэрэглэгчийн гарын авлага
• VR04 HD-д зориулсан микро программ хангамж (Firmware)
• VR04 HD Pro-д зориулсан микро программ хангамж (Firmware)

Зөвлөмж болгох эд ангиуд (Recommended Parts)

• Квадрокоптер: Meteor75 Pro P1, Aquila20 P1, Aquila20 HD FPV Kit
• VTX: P1 Air Unit

Багцын бүрэлдэхүүн (Package)

VR04 HD FPV Нүдний шилний багц:

• 1 * VR04 HD FPV Нүдний шил
• 1 * Тохируулах толгойн тууз
• 2 * 18650 2600mAh Батарей
• 1 * Хэрэглэгчийн гарын авлага

VR04 HD Pro FPV Нүдний шилний багц:

• 1 * VR04 HD Pro FPV Нүдний шил
• 1 * Тохируулах толгойн тууз
• 2 * 18650 3800mAh Батарей
• 1 * Хэрэглэгчийн гарын авлага

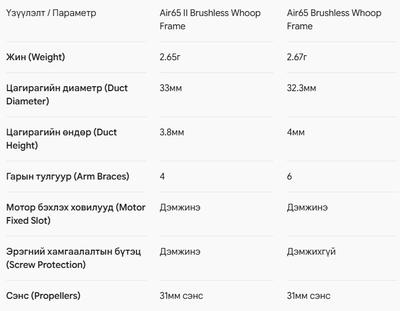

Ойролцоогоор хоёр жилийн турш Air65 рам нь хөнгөн бөгөөд хурдан шуурхай байдлын жишиг болж ирсэн. Ингээд дэлхийн өнцөг булан бүрээс оролцсон нисгэгчдийн хамтын ажиллагааны үр дүнд бүтээгдсэн, ердөө 2.65г жинтэй Air65 II рам нь энэхүү хэв маягийг шинэ түвшинд гаргалаа. Манай судалгаа шинжилгээний (R&D) баг гарын тулгуур (arm brace) бүр, хамгаалалтын цагирагийн (duct) геометр болон уналтын цохилтын цэг бүрийг нарийвчлан судалсан. Үр дүнд нь? Шинэлэг бөгөөд төгс сайжруулсан рам: 6 байсан тулгуурыг 4 болгон цөөлж, оновчилсон цагираг болон холбоос бүтэцтэй хослуулав. Энэ нь рамын чичиргээний далайцыг (amplitude) бууруулахын зэрэгцээ түлхэх хүчийг (thrust) 5%-иар нэмэгдүүлж, бараг л төгс PID хариу үйлдлийг үзүүлдэг. Дизайны цаана бат бөх байдал оршино. Оновчилсон PP (полипропилен) материал нь хүчтэй цохилтыг сарниулан шингээж чадна. Нарийвчлан тохируулсан деталь хэсгүүд – эрэгний хамгаалалтын бүтэц, FC-ийн томруулсан нүх, суулгасан цагирагийн хэлбэр нь давуу талыг бий болгоно. Энэ бүхэн нь санаа зовох зүйлгүй, дайчин нисэх боломжийг олгохоор зохион бүтээгдсэн.

Онцлох шинж чанарууд (Bullet Points)

• Түлхэх хүчийг нэмэгдүүлсэн: Гарын тулгуурыг 6-аас 4 болгон цөөлж, цагирагийн геометрийг оновчилсноор эдэлгээний чанарыг алдагдуулахгүйгээр түлхэх хүчийг 5%-иар нэмэгдүүлсэн.
• Төгс хариу үйлдэл: Холбоос тулгууруудыг оновчилсноор рамын чичиргээний далайцыг багасгаж, PID-ийн тохиромжтой шилжилтийн хариу үйлдлийг (PID step response) авчирна.
• Уналтад тэсвэртэй: Сайжруулсан PP полимер холимог нь уналт, цохилтод маш тэсвэртэй болгосон.
• Нисгэгчид чиглэсэн деталь хэсгүүд: Моторын бэхэлгээний ховилууд, моторын эрэгний хамгаалалтын бүтэц, FC суулгах томруулсан нүхнүүд (25.5 × 25.5мм) болон намсгасан цагирагийн профиль.

Техникийн үзүүлэлтүүд (Specifications)

• Бүтээгдэхүүн: Air65 II Сойзгүй Whoop Рам
• Материал: PP (Полипропилен)
• Жин: 2.65г
• Бааз хоорондын зай (Wheelbase): 65мм
• Мотор суурилуулалт: 3-M1.4-6.6мм
• Нислэгийн контроллер суулгах нүх: 25.5 × 25.5мм
• Батарейны үүрийн хэмжээ: 11.4 × 6.2мм
• Хамгийн их хэмжээ: 82.6 * 82.6 * 15.1мм
• Өнгө: Хар, Тунгалаг цэнхэр, Тунгалаг улбар шар, Тунгалаг ягаан, Тунгалаг цагаан

Диаграмм / Бүтэц (Diagram)

Шинэчлэгдсэн рам: +5% Түлхэх хүч

Гарын тулгуурыг 6-аас 4 болгон стратегийн хувьд цөөлж, цагирагийн аэродинамикийг сайжруулснаар Air65 II нь 1-р үеийнхтэй харьцуулахад түлхэх хүчийг (thrust) 5%-иар нэмэгдүүлсэн бөгөөд энэ нь квадрокоптерт шууд тохируулагчийн хариу үйлдэл (instant throttle response) болон тасралтгүй хүч чадлыг олгодог.

Найдвартай нислэг

Бүтцийн олон арван сайжруулалтын дараагаар манай холбосон гарын эцсийн дизайн нь рамын чичиргээг үр дүнтэй бууруулдаг. Энэ нь Feedforward тохируулгатай хосолсноор 12мс-ээс бага хоцролттой бараг л төгс PID шилжилтийн хариу үйлдлийг авчирч, маш тодорхой манёвр болон торгомсог зөөлөн фристайл нислэгийг бүрдүүлдэг.

Оновчилсон уян хатан материал

Манай туршигдсан PP полимер холимог нь бетонон гадаргуутай мөргөлдөх болон модны мөчирт цохигдохыг ч хангалттай даана. Фристайлын хамгийн аюултай уналт, цохилтыг даван туулж, эргэн очих боломжтой.

Деталь бүр чухал

Грам бүрийг төгс болгов: Хадгалагдсан моторын ховилууд нь нарийн байрлуулалтыг хангаж, шинэ моторын эрэгний хамгаалалтын бүтэц нь цохилтын хүчийг сарниулах ба 1.2мм болгож томруулсан FC-ийн нүхэнд 1.4мм-ийн эрэг түүртэхгүй таарна. Мөн 12.4мм болгож намсгасан цагираг (-0.6мм) болон 3.8мм-ийн нимгэн профиль нь богино корпус бүхий мотортой шууд тохирно. Энэ бол нисгэгчдийн шаардлага инженерийн нарийн шийдэлтэй нийцсэн газар юм.

Талархал

Үнэтэй дизайн туршлага, зөвлөгөө өгсөн weBLEEDfpv-д болон чин сэтгэлээсээ сурталчлан таниулсан Жесси Перкинс (Jesse Perkins)-д тусгайлан талархал илэрхийлье. Манай нийгэмлэгийн тэмүүлэл, эрч хүчний ачаар энэхүү рам нь илүү өндөрт нисэж байна.

Зөвлөмж болгох эд ангиуд (Recommended Parts)

• Батарей: LAVA 1S 260mAh 80C батарей, LAVA 1S 300mAh 75C батарей
• Нислэгийн контроллер (FC): Air Brushless Нислэгийн контроллер, Matrix 1S Brushless Нислэгийн контроллер (3IN1/4IN1), Matrix 1S Brushless Нислэгийн контроллер (5IN1)
• Мотор: 0702 II Сойзгүй мотор, 0802SE Сойзгүй мотор
• Канопи (Дээвэр/Кабин): Air Canopy, Micro Camera 2022-д зориулсан канопи, Micro Canopy Lite
• Сэнс: GF 1219S 3-ирт сэнс, HQ 31mm Ultralight 3-ирт сэнс
• Эрэг: Meteor цувралын мотор бэхэлгээний эрэгний багц (40 ш)

Багцын бүрэлдэхүүн (Package)

• 1 * Air65 II Сойзгүй Whoop Рам

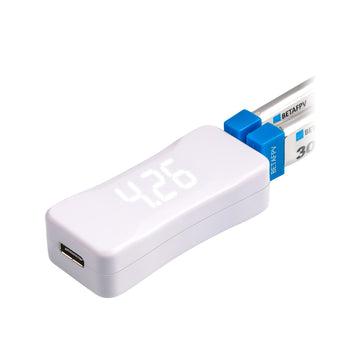

Цоо шинэ BT2.0 Батарей цэнэглэгч ба Хүчдэл шалгагч-ийг хүлээн авч үзээрэй. Анхны хувилбартай нь харьцуулахад V2 цэнэглэгч нь USB оролтыг Type-C оролтын портоор сольсон. Ингэснээр цэнэглэлт нь цаашид заавал тодорхой залуураар хязгаарлагдахаа больж, нисгэгчид илүү олон цэнэглэх сонголттой болж байна.

Үүний зэрэгцээ шинэ цэнэглэгчийн гадаад үзэмжийг улам сайжруулсан. Дэлгэцийн заалт болон цэнэглэлтийн индикаторыг далд байдлаар шийдэж өгсөн нь маш энгийн бөгөөд үзэмжтэй харагдуулна.

Түүнчлэн, энэхүү цэнэглэгч нь BT2.0 цувралын батарейд тусгайлан зориулагдсан юм. Энэ бол зөвхөн цэнэглэгч төдийгүй батарейны хүчдэл шалгагч (cell voltage tester) юм!

BT2.0 холбогч руу шилжих нь үнэхээр хэрэгтэй эсэхэд эргэлзэж байна уу? Джошуа Бардвелл (Joshua Bardwell)-ийн "BT2.0 холбогч нь PH 2.0-оос илүү болохыг баталсан нь" бичлэгээс дэлгэрэнгүйг үзнэ үү:

Онцлох шинж чанарууд (Bullet Points)

• BT2.0 цувралд зориулагдсан: Манай BT2.0 цувралын батарейд тусгайлан зориулж үйлдвэрлэв. Хүчдэл шалгах болон цэнэглэх хоёр функцийг нэг дор багтаасан, авсаархан бөгөөд авч явахад нэн хялбар.
• Type-C оролт: USB оролтыг Type-C портоор сольж шинэчилснээр цэнэглэлт нь тодорхой залгуураар хязгаарлагдахгүй, нисгэгчдэд илүү олон цэнэглэх боломжийг олгоно.
• Шинэчлэгдсэн дизайн: Цэнэглэгчийн гадаад үзэмжийг улам сайжруулсан. Дэлгэц болон цэнэглэлтийн индикаторыг далд байдлаар шийдэж өгсөн нь энгийн бөгөөд цэвэрхэн харагдуулна.
• Илүү хурдан цэнэглэлт: Хоёр батарейг нэгэн зэрэг цэнэглэхийг дэмжих ба цэнэглэх гүйдэл нь 1A тул BT2.0 300mAh батарейг 20 минутад, BT2.0 450mAh 1S батарейг 30 минутад бүрэн цэнэглэнэ.

Тэжээлд холбогдсон үед (Power-on state)

• OUT1/OUT2 портуудыг нэгэн зэрэг цэнэглэх боломжтой.
• Оролт (Input): USB-5V/2A
• Гаралт (Output): 4.35V/1A
• Индикатор: Улаан гэрэл асах нь цэнэглэж байгааг, ногоон гэрэл асах нь бүрэн цэнэглэгдснийг илтгэнэ.

Тэжээлээс салгаастай үед (Power-off state)

• OUT1 портыг батарейны хүчдэл шалгагч болгон ашиглах боломжтой бөгөөд OUT2 порт нь энэ үед ямар нэг функцгүй байна.

Техникийн үзүүлэлтүүд (Specifications)

• Модел: BT2.0 1S Battery Voltage Checker V2
• Залгуур: BT2.0
• Оролтын порт: Type-C
• LCD дэлгэц: Цагаан (White)
• Жин: 12.37г
• Хэмжээ: 52.7 * 23.2 * 14.2мм

BT2.0 Холбогч (BT2.0 Connector)

BETAFPV-ийн тусгайлан зохион бүтээсэн BT2.0 холбогч нь PH2.0 холбогчийн хязгаарлагдмал байдлыг (дамжуулах чадлын саад) даван туулсан. BT2.0 холбогч нь дотоод эсэргүүцлийг маш сайн бууруулснаар илүү өндөр гүйдлийг дамжуулах боломжтой болсон. PH2.0 нь ердөө 4.5A дэмждэг бол BT2.0 нь 9A тасралтгүй гүйдэл (15A агшин зуурын ачаалал)-ийг дэмжиж, 1S сойзгүй (brushless) дронуудад илүү өндөр чадал, урт нислэгийн хугацааг олгодог. Хүчдэл огцом унах (voltage sag) асуудлыг шийдвэрлэснээр та бага хүчдэлийн анхааруулгад саадталгүйгээр илүү урт хугацаанд нисэх боломжтой. [Дэлгэрэнгүй зааврыг эндээс авна уу.]

BETAFPV 1S 300mAh батарей дээрх BT2.0 болон PH2.0 (Solid pins хувилбар) холбогчуудын харьцуулалтын графикийг харуулж байна. Энэхүү туршилтын цэнэг алдалтын гүйдэл нь 9A байв. BT2.0 холбогчийг ашигласнаар нислэгийн хугацаа хоёр дахин урт (бараг 2 минут) байгааг та харж болно.

BT2.0 цуврал дагалдах хэрэгслийн олон төрлийн сонголт

Зарим нисгэгчдэд хуучин PH2.0 1S батарейгаа хэрхэн ашиглах талаар асуулт гарч болохыг бид ойлгож байна. Тиймээс PH2.0 холбогчийг BT2.0 руу хөрвүүлэх хүсэлтэй хүмүүст зориулж BT2.0 Power whoop холбогч зэрэг дагалдах хэрэгслүүдийг санал болгож байна:

• BT2.0 Холбогч (10 ш)
• BT2.0 1S Whoop кабелын залгаас (Pigtail)
• BT2.0-PH2.0 Адаптер кабель

Дараах BT2.0 холбогч эсвэл кабел бүхий бүтээгдэхүүнүүдийг ашиглахыг эрс зөвлөж байна. BETAFPV нь хэрэглэгчиддээ илүү сайн үйлчилгээ, туршлагыг хүргэхийн тулд цаашид илүү олон брэндийн үйлдвэрлэгчидтэй нягт хамтран ажиллах болно:

• BT2.0 450mAh 1S Батарей
• BT2.0 300mAh 1S Батарей
• BT2.0 Батарей цэнэглэгч ба хүчдэл шалгагч
• BT2.0 цувралын Дронууд
• 6 Порттой 1S Батарей цэнэглэгч & Адаптер
• BT2.0 порттой бусад брэндийн цэнэглэгч ба батарейнууд

Багцын бүрэлдэхүүн (Package)

• 1 * BT2.0 Батарей цэнэглэгч ба хүчдэл шалгагч V2

Хэт бага хоцролт, асар өндөр хурд болон гайхалтай алсын зайн дамжуулалтаараа алдартай нээлттэй эх сурвалжийн ExpressLRS системд суурилсан сайжруулсан Lite Receiver хавтгай антен V1.2 нь одоо 3 мм-ийн асар нимгэн хавтан, 0.46г хэт хөнгөн хийц болон томруулсан загналтын (сольдер) талбайтай болсон.

Оновчилсон импедансын тохируулга нь дохионы найдвартай ажиллагаа болон мэдрэмжийг дээшлүүлснээр 25mW дамжуулах чадалд 300м, 50mW чадалд 1000м хүртэлх зайд ажиллах боломжийг олгож, бичил хэмжээтэй хүлээн авагчдын алсын зайн хамрах хүрээний боломжийг шинэ шатанд гаргаж байна.

ExpressLRS-ийн олон төрлийн бүтээгдэхүүнүүд одоо бэлэн боллоо!

Техникийн үзүүлэлтүүд (Specifications)

• Жин (Weight): 0.46г (Хавтгай антен V1.2), 0.47г (Tower антен)
• Хэмжээ (Size): 11мм * 10мм * 3мм (Хавтгай), 10мм * 10мм * 6мм (Tower)
• Микроконтроллер (MCU): ESP8285
• Телеметрийн чадал (Telemetry power): 17mW
• Давтамжийн хүрээ (Frequency bands): 2.4GHz ISM
• Оролтын хүчдэл (Input voltage): 5V
• Антен (Antenna): Суурилуулсан SMD керамик антен

Бүтцийн схем (Diagram)

Хавтгай антен 2.4G V1.2:

Цамхаган антен:

Сайжруулсан дохионы найдвартай байдал ба мэдрэмж

Хавтгай антен V1.2-ын оновчилсон импедансын тохируулга нь дохионы найдвартай байдал болон мэдрэмжийг чанарын шинэ түвшинд гаргасан. Анхны хавтгай антен V1.1 нь 500Hz / 50mW дамжуулах чадалд 500-600м зайд ажиллаж байсан бол V1.2 загвар нь яг ижил нөхцөлд дохионы илүү өндөр тогтвортой байдалтайгаар 1000м хүртэлх зайд найдвартай ажилладаг болсон.

Энэхүү нарийвчлан тохируулсан хийц нь өндөр хурдтай манёвр хийх үед пакет алдагдлыг (packet loss) хамгийн бага түвшинд барьж, бага чадлын ашигт ажиллагааг дээшлүүлснээр 25mW чадалд (300м хүртэлх зайд) маш мэдрэмтгий, шуурхай хариу үйлдэл үзүүлэхээс гадна дээд чадалд ганхашгүй тогтвортой байдлыг хангах болно.

V1.2 загварын 1,000м зайн бодит боломжийг харуулах манай туршилтын нислэгийн видеог хүлээн авч үзээрэй.

Хөнгөн хийц, хялбаршуулсан угсралт

Нийгэмлэгийн санал хүсэлтэд үндэслэн V1.2 хавтгай антен нь угсралтыг хялбарчилж, алдаа гаргах эрсдэлийг бууруулах зорилгоор томруулсан загналтын (сольдер) талбайтай болсон бөгөөд энэ нь шинээр эхлэн суралцагчид болон туршлагатай угсрагчдын аль алинд нь нэн чухал сайжруулалт юм.

Жинг 13.2%-иар бууруулсан (одоо ердөө 0.46г) энэхүү шинэчилсэн хийц нь овор хэмжээний хувьд авсаархан хэв маягаа хадгалахын зэрэгцээ илүүдэл жинг хасаж, өндөр гүйцэтгэлд чиглэсэн угсралтад шаардлагатай жингийн нөөцийг чөлөөлж олгосон.

BETAFPV ExpressLRS Хүлээн авагчууд

Дрон болон радио удирдлагатай (RC) загваруудын гүйцэтгэлийг хамгийн дээд түвшинд хүргэхэд зөв хүлээн авагчийг сонгох нь нэн чухал юм. BETAFPV-ийн ExpressLRS цувралын иж бүрэн бүрэлдэхүүн болох ELRS Lite, Nano, Micro болон манай хамгийн шинэ SuperD хүлээн авагчууд нь нисгэгч бүрийн FPV хэрэгцээнд тусгайлан тохируулсан шийдлүүдийг санал болгодог.

Nano RX болон Lite RX-ийн харьцуулалт

Nano хүлээн авагч (2.4G хувилбар) нь чадлын өсгөгчтэй (PA+LNA) анхны хүлээн авагч бөгөөд 100mW телеметрийн гаралтын чадал болон илүү өндөр мэдрэмжтэй тул алсын зайд илүү сайн ажилладаг. Харин Lite хүлээн авагч нь PA/LNA өсгөгчгүй тул телеметрийн чадал нь SX1280 RF чипийн үндсэн 17mW гаралтаар хязгаарлагддаг.

Ялгарах өөр нэг гол ялгаа нь антен юм: Nano хүлээн авагч нь стандарт гадаад Dipole T антентай ирдэг бол Lite хүлээн авагч нь SMD керамик антен ашигладаг тул ихэвчлэн харьцангуй богино зайд ажилладаг.

Хэрэв таны дронд хангалттай орон зай байгаа бол хамгийн сайн гүйцэтгэлийн тулд Nano хүлээн авагчийг сонгохыг эрс зөвлөж байна. Харин уралдааны болон 65–85мм-ийн whoop дронуудын хувьд Lite хүлээн авагч нь илүү сайн сонголт хэвээр байна.

Хавтгай антен болон Tower антенны харьцуулалт

Шинэ Lite Receiver хавтгай антен V1.2 нь 3 мм-ийн асар нимгэн хавтан болон 0.46г хөнгөн хийцтэй тул орон зайн хязгаарлалттай дронуудад нэн тохиромжтой. Түүний хавтгай, овор багатай антен нь уналт, мөргөлдөөнийг сайн даах тул цухуйж гарсан tower антентэй харьцуулахад өндөр эдэлгээг хангана.

Хоёр антен хоёулаа ижил төстэй ашигт өсгөлт (gain) болон ойлтын алдагдал (return loss)-ын үзүүлэлттэй боловч, хавтгай антен V1.2-ын оновчилсон импедансын тохируулга нь дохионы найдвартай байдал ба мэдрэмжийг илүү сайжруулж, ажиллах зайн хүрээг 1,000м хүртэл уртасгасан (үйлдвэрлэлээс гарсан tower антенны 600м зайнтай харьцуулахад). Энэхүү сайжруулалт нь цохилтод тэсвэртэй хавтгай антены дизайныг төгс болгоход бүрэн чиглэгдсэн бөгөөд нисгэгчдэд хамгийн авсаархан хэмжээнд урьд өмнө байгаагүй зайн хүрээ болон эдэлгээг санал болгож байна.

ExpressLRS системийн тухай

ExpressLRS нь радио удирдлагатай (RC) төхөөрөмжүүдэд зориулсан нээлттэй эх сурвалж бүхий сүлжээний холболтын систем (RC link) юм. Хэн ч энэхүү төслийг Github дээрээс олох эсвэл Facebook Групп дэх хэлэлцүүлэгт нэгдэх боломжтой.

ExpressLRS нь хүлээн авагч (RX) болон дамжуулагчид (TX) зориулсан Semtech Lora SX127x эсвэл SX1280 тоног төхөөрөмжид суурилдаг. Энэ нь хурд, хоцролт болон ажиллах зайн хүрээний хувьд холболтын хамгийн дээд гүйцэтгэлийг хангах зорилготой. 900MHz давтамжид дээд тал нь 200Hz пакет давтамжийг (packet rate) дэмждэг бол 2.4GHz өндөр давтамжид тусгай OpenTX хувилбарын тусламжтайгаар асар хурдан буюу 500Hz хүртэлх давтамжийг дэмжинэ. Энэ нь ExpressLRS-ийг алсын зайн өндөр гүйцэтгэлийг хадгалахын зэрэгцээ одоо байгаа хамгийн хурдан RC холболтуудын нэг болгож байгаа юм.

Улам олон үйлдвэрлэгчид ExpressLRS радио протоколыг өөрсдийн төрөл бүрийн төхөөрөмжүүдэд, тухайлбал үйлдвэрээсээ ELRS-тэй радио удирдлага, суурилуулсан ELRS хүлээн авагчтай дрон, мөн JR bay эсвэл Nano bay-д зориулсан ELRS TX модуль зэрэгт дэмжин ашиглаж эхлээд байна. BETAFPV баг энэхүү төсөлд идэвхтэй оролцож, ExpressLRS эд ангиудын иж бүрэн цувралыг хэрэглэгчиддээ санал болгож байна.

Анхаар: Манай Lite Receiver хавтгай антен V1.2 болон tower антенны микро программ хангамжийн (firmware) одоогийн хувилбар нь ELRS 3.3.0 юм; ELRS хөгжүүлэгчдийн баг албан ёсоор 3.3.0 хувилбарыг олон нийтэд хүргээд байна. Хэрэв та ELRS-ийн албан ёсны микро программ хангамжийг суулгах (flash) хүсэлтэй бол хамгийн сүүлийн үеийн ExpressLRS-Configurator программыг татаж авах эсвэл үүнийг суулгах манай заавартай танилцана уу. Онцгойлон анхаарахад: Дамжуулагч модуль (TX) болон хүлээн авагч (RX) нь заавал ELRS-ийн ижил хувилбартай байх шаардлагатай бөгөөд эс бөгөөс давтамж амжилттай холбогдох боломжгүй.

• [Хамгийн сүүлийн үеийн ExpressLRS-Configurator программыг татаж авах]
• [ExpressLRS албан ёсны микро программ хангамжийг суулгах заавар]
• [ELRS Lite Receiver (V3.3.0 хувилбар)-ийн микро программ хангамжийг татаж авах боломжтой]

Тохиргоо ба Хослуулах (Configuration & Bind)

ExpressLRS нь хүлээн авагч болон нислэгийн контроллер (FC) хавтангийн хооронд мэдээлэл солилцоход Crossfire сериал протоколыг (буюу CRSF протокол) ашигладаг. Иймд таны нислэгийн контроллер хавтан CRSF сериал протоколыг дэмждэг эсэхийг заавал шалгаарай. Дараах хэсэгт Betaflight микро программ хангамжтай нислэгийн контроллер дээр CRSF протоколыг хэрхэн тохируулахыг харуулж байна.

ELRS Lite хүлээн авагч болон нислэгийн контроллер (FC) хавтангийн хоорондох холболтыг доор харуулав:

Betaflight Configurator-ийн "Ports" цонх (таб) дээрээс харгалзах UART сувгийг (жишээ нь, доорх UART3) Serial Rx болгон идэвхжүүлнэ үү.

"Configuration" цонхны (таб) "Receiver" хэсгээс "Serial-based receiver"-ийг сонгож, протоколоор "CRSF"-ийг сонгоно уу. Энд телеметрийг (Telemetry) идэвхжүүлэх нь заавал биш бөгөөд эдгээр дамжуулах слотууд телеметрт ашиглагдах тул удирдлагын шилбэний (stick) шинэчлэгдэх хурдыг (update rate) багасгадаг болохыг анхаарна уу.

Lite хүлээн авагч нь албан ёсны V3.0.0 үндсэн протоколын хувилбартай ирэх бөгөөд ямар нэгэн Хослуулах үг (Binding Phrase) тохируулагдаагүй байдаг. Lite хүлээн авагчийг 3 удаа дарааллан залгаж, салгаж тэжээл өгөх замаар хослуулах (bind) горимд оруулж болно:

• Lite хүлээн авагчийг 3 удаа дарааллан тэжээлд залгаж, салгана уу.
• LED индикатор хурдан 2 удаа анивчиж байвал хүлээн авагч хослуулах горимд орсныг илтгэнэ.
• RF TX модуль эсвэл радио удирдлагыг хослуулах импульс илгээх хослуулах горимд оруулна уу.
• Хүлээн авагчийн LED гэрэл анивчихаа больж, тасралтгүй асаж байвал хослолт амжилттай болсонд тооцогдно.

Анхаар: Нэг удаа амжилттай хослуулсны дараа хүлээн авагч хослуулах мэдээллийг санах бөгөөд тэжээлийг дахин залгахад автоматаар холбогдоно.

Анхаар: Хэрэв та өөрийн Хослуулах үгээр (Binding Phrase) хүлээн авагчийн микро программ хангамжийг дахин суулгах (reflash) бол TX модуль нь яг ижил Хослуулах үгтэй байгаа эсэхийг шалгаарай. Энэ тохиолдолд RF TX модуль болон хүлээн авагч нь автоматаар холбогдох болно.

Зөвлөмж болгох сэлбэг (Recommended Part)

• ExpressLRS Recovery Dongle

Файл (File)

• BETAFPV ELRS Nano хүлээн авагчийн хэрэглэгчийн гарын авлага (Lite Receiver болон Nano Receiver нь ижил гарын авлага ашигладаг)

Багцын бүрэлдэхүүн (Package)

• 1 * BETAFPV ELRS Lite хүлээн авагч (хавтгай антен V1.2 / tower антен)
• 2 * Нөөц агшдаг гуурс (shrink tube)
• 4 * 30AWG силикон холболтын утас (1 хар, 1 улаан, 1 цагаан, 1 шар)

Бүрэн уусах мэдрэмж ба тав тухтай байдал

VR04 FPV нүдний шил нь нислэгийн орчинд бүрэн уусаж, хамгийн дээд тав тухыг хангахаар бүтээгдсэн. Харааны шилтэй хэрэглэхэд тохиромжтой, хангалттай уужим орон зайтай тул та харааны шилээ тайлах шаардлагагүй.

Нүүрний анатомийн хэлбэрт таарсан зөөлөвч болон зөөлөн резинэн хамарт суурилагчтай тул гаднаас гэрэл нэвтрэхээс үр дүнтэй хамгаалж, нүүрэнд тухтай бэхлэгдэн удаан хугацаагаар анхаарлаа бүрэн төвлөрүүлэн нисэх боломжийг олгоно.

Суурилуулсан 2000mAh батарей нь 2 цаг хүртэл ажиллах бөгөөд ганц товчлуураар бичлэг хийх функц нь нислэгийн бичлэгийг MicroSD картанд хялбархан бичиж хадгалан, хэзээ ч хамаагүй дахин сэргээн үзэх боломжийг олгодог.

Гол онцлогууд (Bullet Points)

• Харааны шилтэй хэрэглэх боломж (Glasses-Friendly Fit): Дотор талын уужим орон зай нь харааны шилтэйгээ тухтай зүүж нисэх боломжийг олгоно.
• Гэрэл бүрэн тусгаарлах хийц (Full Light-Blocking Design): Анатомийн дагуух нүүрний зөөлөвч ба зөөлөн хамарт суурилагч нь гаднаас гялбаа болон гэрэл нэвтрэхээс бүрэн хамгаалж, нислэгийн орчинд бүрэн уусгана.
• 2000mAh суурилуулсан батарей (2000mAh Built-in Battery): 2 цаг хүртэл тасралтгүй ажиллах ба ямар ч 2–6S whoop батарейгаар хялбархан тэжээх боломжтой.
• Ганц товчлуураар бичих функц (One-Button Recording): Ганцхан даралтаар нислэгийн бичлэгийг шууд нүдний шилэн дээрээ торгомсог жигд бичиж хадгална.

Техникийн үзүүлэлтүүд (Specifications)

• Хэмжээ (Size): 168.8 x 182.1 x 98.5 мм
• Жин (Weight): 425г ± 10г
• Видео формат (Video Format): NTSC / PAL
• Дэмжих суваг (Supported Channel): 48 суваг (48CH)
• Дэлгэцийн хэмжээ (Screen Size): 4.3 инч
• Дэлгэцийн нягтрал (Screen Resolution): 800 x 480 пиксел
• Батарей (Battery): 3.7V, 2000mAh
• Ажиллах хугацаа (Runtime): Энгийн горимд 2 цаг орчим, бичлэг хийх горимд 1 цаг орчим
• Антенны порт (Antenna Port): RP-SMA
• Цэнэглэх порт (Charging Port): Type-C
• Картны үүр (Card Slot): MicroSD карт (Багцад дийлдэхгүй/дагалдахгүй), FAT32 систем дэмждэг, дээд тал нь 64GB
• Бичлэгийн нягтрал (Recording Resolution): 480P @ 30fps
• Видео формат (Video Format): AVI

Бүтцийн схем (Diagram)

Бүрэн уусах мэдрэмж ба дээд тав тух

VR04 FPV нүдний шил нь удаан хугацааны хэрэглээнд зориулсан дээд тав тухыг хангахаар бүтээгдсэн бөгөөд ихэнх төрлийн харааны шилийг тайлалгүйгээр хамт зүүж болох уужим дотор орон зайтай.

Дээд ангиллын PU материалаар хийсэн нүүрний зөөлөвч нь найдвартай, тухтай бэхэлгээг хангах бөгөөд зөөлөн силикон хамарт суурилагч нь гаднаас гэрэл нэвтрэхийг бүрэн тусгаарлаж, нислэгийн орчинд бүрэн уусах мэдрэмжийг бэлэглэнэ.

Тэжээлийн уян хатан байдал

Суурилуулсан 2000mAh батарейгаар тоноглогдсон VR04 нь нэг цэнэглэлтээр 2 цаг хүртэл ажиллана. Илүү уян хатан байдлыг хангах үүднээс ямар ч 2–6S whoop батарейгаар шууд тэжээгдэх боломжтой бөгөөд энэ нь уртасгасан нислэгийн сесс болон батарейг түргэн солих тохиргоонд нэн тохиромжтой.

Бичлэг хийх ба дахин үзэх

microSD картанд (64GB хүртэлх багтаамжийг дэмждэг) ганц товчлуур дээр даран шууд бичиж, нислэг бүрийн бичлэгийг хялбархан хадгалаарай. Нэмэлт ямар ч төхөөрөмж шаардлагагүйгээр хамгийн сэтгэл хөдөлгөсөн агшнуудаа хэзээ ч хамаагүй дахин сэргээн үзэх боломжтой.

Видео бичлэг хэрхэн хийх вэ?

• Картны үүрэнд microSD карт оруулна. Зөвхөн FAT32 форматтай, дээд тал нь 64GB багтаамжтай карт дэмжигдэнэ.
• Бичлэг хийх товчлуурыг нэг удаа богино дарна. Дэлгэцийн зүүн дээд өнцөгт улаан цэг гарч ирэх ба FPV нүдний шилнээс "пип-пип" гэсэн дуут дохио гарна.
• 8 секунд хүлээнэ үү. Улаан цэг болон бичлэгийн LED индикатор анивчиж эхэлнэ. Нэгэн зэрэг дэлгэц дээр цаг тоологч гарч ирэх бөгөөд энэ нь бичлэг эхэлснийг илтгэнэ.
• Бичлэгийг зогсоохын тулд бичлэг хийх товчлуурыг дахин нэг удаа богино дарна. 2-3 секундийн дараа зүүн дээд өнцгийн улаан цэг анивчихаа больж, цаг тоологч дэлгэцээс арилж, улаан LED индикатор унтрах болно.

Анхаарах зүйлс:

1. Бичлэг хийх товчийг дарсны дараа DVR бичлэгийн функц идэвхжихэд ойролцоогоор 8-10 секунд шаардагдах тул түр хүлээнэ үү.
2. Бичлэг бүрийн максимал үргэлжлэх хугацаа 10 минут байна. Бичлэг 10 минутаас хэтэрвэл шинэ бичлэгийн файл автоматаар үүснэ.

Давтамж болон суваг хайх (Frequency Search)

VR04 FPV нүдний шил нь 5.8G болон 48 суваг дэмждэг. Давтамжийн хайлтыг идэвхжүүлэхийн тулд 5D товчлуурыг 2-3 секунд дарж барина. 3 секундийн дараа дуут дохио өгөх ба боломжит хамгийн сайн давтамж автоматаар сонгогдоно. Давтамж тус бүрийн дохионы чанарыг улаан, шар, ногоон өнгөөр илэрхийлнэ:

• Ногоон ($0 < \text{RSSI} < 20$): Давтамж сул, ашиглах боломжтой.
• Шар ($20 < \text{RSSI} < 70$): Бусад дамжуулагчаас дунд зэргийн саатал, хөндлөнгийн дохиотой.
• Улаан ($70 < \text{RSSI}$): Давтамжийг өөр дамжуулагч бүрэн ашиглаж байна.
• Цагаан: Нүдний шилний тухайн хайлтоор хүлээн авсан хамгийн хүчтэй дохио.

Файл (File): VR04 FPV Нүдний шилний хэрэглэгчийн гарын авлага

Зөвлөмж болгох сэлбэг, төхөөрөмжүүд (Recommended Parts)

• Дронууд (Quadcopters): Aquila20, Aquila20 FPV багц (Aquila20 FPV Kit)
• Багцын бүрэлдэхүүн (Package)
• 1 * VR04 FPV нүдний шил
• 1 * Тохируулж болдог толгойн бүс
• 1 * Хэрэглэгчийн гарын авлага

RunCam HDZero Nano 90 V2 нь HDZero системд зориулсан 90fps камер бөгөөд уралдаан болон freestyle нислэгт маш хурдан мэдрэмж өгдгөөрөө онцлог. Албан ёсны тайлбараар 90fps дүрс нь analog 60i видеоноос ч хурдан мэдрэмж өгөх боломжтой бөгөөд огцом эргэлт, gate тойрох, snap roll зэрэг үед хариу үйлдлийг илүү “амьд” болгодог. Source Source

V2 хувилбар нь RC18D lens-тэй болсон тул өмнөхөөсөө илүү өргөн харах өнцөгтэй. Мөн 540p60 горим нь видео bandwidth-ийг бууруулж, penetration/range-ийг сайжруулахад тусалдаг гэж албан ёсоор тэмдэглэсэн. Source Source

Техник үзүүлэлт

• Sensor: 1/3"
• Interface: MIPI
• Resolution / FPS: 720×540@90fps, 720×540@60fps, 960×720@60fps
• Харах өнцөг: D:162° / H:132° / V:101°
• Shutter: Rolling shutter
• Жин: 5.2г
• Хэмжээ: 18 × 14 × 18 мм
• Латенси тайлбар: 3ms pixel latency, 14ms frame latency glass-to-glass (HDZero goggle-той)
• Дагалдах зүйл: 80мм MIPI cable

Source Source

Товч маркетинг тайлбар
Nano 90 V2 бол “хамгийн хурдан хариу мэдрэмжтэй HDZero камер” хайж байгаа хэрэглэгчдэд маш тохиромжтой. Racing-д секундийн бутархай чухал үед, freestyle-д нислэгийн мэдрэмж чухал үед ялгарах камер.

Гарын авлага / дэлгэрэнгүй

• Албан ёсны product page
• Албан ёсны docs

NightFire RGB LED Strip нь Pavo20 Pro NightFire Limited Edition загварт ашиглагддаг өндөр чанартай гэрэлтүүлгийн систем юм. Шөнийн нислэгийн харагдах байдлыг сайжруулж, таны дроныг өвөрмөц өнгө төрхтэй болгохоор бүтээгдсэн.

Тод, өнгөлөг RGB LED гэрлүүд нь олон төрлийн өнгө болон динамик гэрэлтүүлгийн эффектээр таны whoop дроныг амилуулна. Товчлуур дарахад л 10 төрлийн урьдчилан тохируулсан гэрэлтүүлгийн эффект болон 7 өөр өнгөний сонголт хооронд хялбархан шилжих боломжтой.

NightFire RGB LED Strip нь шөнийн тэнгэрт тод гэрэлтэж, нислэгийн үеийн харагдах байдлыг сайжруулахын зэрэгцээ таны дронд онцгой дүр төрх нэмнэ.

Урьд өмнө хэзээ ч байгаагүйгээр нислэгийн замаа гэрэлтүүлээрэй. ✨🚁🌙

Техникийн үзүүлэлтүүд RGB Контроллер

• Оролтын хүчдэл: 6V – 18V (2S–4S батерей)
• Гаралтын хүчдэл: 5V
• Гаралтын гүйдэл: 3A
• LED төрөл: WS2812B RGB олон өнгийн LED
• Дэмжих LED-ийн тоо: Хамгийн ихдээ 128 ширхэг
• Оролтын холбогч: GH1.25мм 3-Pin
• Оролт/Гаралтын холбогч: SH1.0мм 3-Pin

Диаграм

Доорх зураг нь NightFire RGB LED Strip RGB Controller-ийн холболт болон хэмжээсийн диаграм юм.

RGB Контроллерын заавар KEY1

Удаан дарах (Long Press)
Горим солих

Нийт 10 горимтой:

1. Betaflight Mode
2. Solid Color Mode (Нэг өнгөөр тогтмол асах)
3. Single Color Breathing Mode (Нэг өнгийн амьсгалах эффект)
4. Single Color Marquee Mode (Нэг өнгийн гүйдэг эффект)
5. Double-Sided Marquee Mode (Хоёр талаас гүйдэг эффект)
6. Single Color Oriented Mode
7. Single Color Growth Mode
8. Rainbow Breathing Mode (Солонгон өнгийн амьсгалах эффект)
9. Rainbow Gradient Mode (Солонгон өнгийн шилжилт)
10. Double-Sided Rainbow Mode (Хоёр талаас солонгон эффект)

Богино дарах (Short Press)
Хурд солих

• Хурдан (Fast)
• Дунд (Medium)
• Удаан (Slow)

KEY2

Удаан дарах (Long Press)
Гэрэлтүүлгийн хүч солих

• 100%
• 75%
• 50%
• 25%

Богино дарах (Short Press)
Өнгө солих

• Цагаан (White)
• Улаан (Red)
• Шар (Yellow)
• Цэнхэр (Blue)
• Ногоон (Green)
• Цайвар цэнхэр (Cyan)
• Ягаан (Magenta)
• Унтраах (Off)

Зөвлөмжит загварууд

Дронууд:

• Pavo20 Pro II
• Pavo20 Pro
• Pavo Pico II

Багцад багтсан NightFire RGB LED Strip (LED Strip Version)

• 1 × RGB LED Strip (500мм)
• 1 × 3-Pin кабель

NightFire RGB LED Strip (Controller+LED Strip Version)

• 1 * RGB LED Strip (500mm)
• 1 * RGB Controller
• 1 * GH1.25 3-Pin Cable (50mm)

0702 Brushless Motors (2026) нь шинэ үеийн 0.10мм статор цөм ашигласнаар илүү үр ашигтай нислэг болон удаан хугацааны хүч гаргалтыг хангана.

Эдгээр моторууд нь Air65 II загварт зориулсан нарийвчлалтайгаар тааруулсан 3 хувилбартай:

• Champion (36000KV)
• Racing (30000KV)
• Freestyle (25000KV)

Хувилбар бүр нь тусгайлан боловсруулсан соронз болон ороомгийн бүтэцтэй бөгөөд гүйцэтгэлийг оновчтой болгосон.

Сайжруулсан материал ашигласан тул мөргөлдөөнд илүү тэсвэртэй, найдвартай болсон. Ямар ч буулт хийхийг хүсдэггүй нисгэгчдэд зориулсан төгс сонголт юм.

🔹Онцлог (Bullet Points)

• Салбартаа анхдагч 0.10мм статор цөм:
  Соронзон алдагдлыг бууруулж, дулаан үүсэлтийг багасгана. Үр дүнд нь 0.1–0.2 г/Вт гүйцэтгэлийн сайжруулалт үзүүлнэ.
• 3 төрлийн нарийвчлалтай тааруулсан хувилбар:
  Air65 II whoop дронд зориулан өөр өөр KV үзүүлэлт, бүтэцтэйгээр оновчтой болгосон.
• Champion (36000KV):
  Хамгийн их хүч болон хариу үйлдлийг хослуулсан. Хос бөмбөлгөн холхивчтой тул мэргэжлийн уралдаанд тохиромжтой.
• Racing (30000KV):
  Өндөр эргэлт (RPM) болон шуурхай хариу үйлдэлд зориулагдсан, техникийн төвөгтэй замд илүү давуу.
• Freestyle (25000KV):
  Жигд, үр ашигтай нислэгт зориулагдсан ба бага throttle үед илүү сайн мушгих хүч (torque) гаргана.
• Сайжруулсан мөргөлдөөнд тэсвэртэй хийц:
  Шинэчлэгдсэн роторын их бие болон голын (shaft) бүтэц нь хүчтэй цохилтыг дааж, моторын насжилтыг уртасгана.

🔧 Үзүүлэлтүүд

• KV:
  Champion – 36000KV
  Racing – 30000KV
  Freestyle – 25000KV
• Хамгийн их чадал:
  Champion – 27.53W
  Racing – 23.3W
  Freestyle – 15.01W
• Хамгийн их гүйдэл:
  Champion – 7.17A
  Racing – 6.03A
  Freestyle – 3.86A
• Холхивчийн төрөл:
  Champion – Хос бөмбөлгөн холхивч
  Racing / Freestyle – Гуулин втулк (Brass bushings)
• Жин:
  Champion – 1.59г
  Racing / Freestyle – 1.50г
• Нэрлэсэн хүчдэл: 4.2V (1S)
• Голын диаметр: Ø1.0мм
• Голын урт: 3.4мм
• Утасны хэмжээ: 30AWG
• Утасны урт: 35мм
• Холбогч: JST1.25 3Pin
• Суурилуулах нүх: 3 × M1.4, Ø6.6мм

Салбартаа анхдагч 0.10мм статор цөм

BETAFPV нь салбартаа анх удаа 0.10мм статор цөм-ийг нэвтрүүлснээр үр ашгийн шинэ түвшнийг тогтоож байна.

Энэхүү хэт нимгэн хийц нь соронзон алдагдлыг хамгийн бага түвшинд хүргэж, энергийн хувиргалтыг мэдэгдэхүйц сайжруулан, дулаан үүсэлтийг бууруулдаг.

Туршилтаар батлагдсанаар 0702 Brushless Motors (2026) нь 0.15мм статор цөмтэй уламжлалт 0702 мотортой харьцуулахад 0.1–0.2 г/Вт-ийн үр ашгийн мэдэгдэхүйц өсөлтийг үзүүлдэг.

Champion / Racing / Freestyle — Нарийвчлалтай тааруулсан

Зөвхөн Air65 II whoop дронд зориулан бүтээсэн эдгээр 3 өөр хувилбар нь тус бүр тодорхой гүйцэтгэлийн шаардлагыг хангахаар өндөр нарийвчлалтайгаар инженерчлэгдсэн. Хувилбар бүр нь өөрийн гэсэн KV үзүүлэлт, соронзон хэлхээний дизайн, болон ороомгийн бүтэцтэй бөгөөд хүч дамжуулалтыг оновчтой болгосон.

• Freestyle (25000KV):
  Жигд, зөөлөн удирдлагыг эрхэмлэсэн. Бага throttle үед илүү хүчтэй torque гаргаж, уян хатан, кино маягийн (cinematic) нислэгт тохиромжтой.
• Racing (30000KV):
  Илүү өндөр RPM болон маш хурдан хариу үйлдэл үзүүлнэ. Техникийн нарийн, хурд шаардсан уралдааны замд өндөр гүйцэтгэл үзүүлдэг.
• Champion (36000KV):
  Дээд түвшний гүйцэтгэл — хамгийн их хүч болон агшин зуурын throttle хариу үйлдлийг хослуулсан. Хос бөмбөлгөн холхивчтой, мэргэжлийн түвшний уралдаанд давамгайлах зорилгоор бүтээгдсэн.

Сайжруулсан мөргөлдөөнд тэсвэрлэх чадвар

Илүү бат бөх байхаар инженерчлэгдсэн 0702 Brushless Motors (2026) нь шинэчилсэн роторын их биеийн материал болон бэхжүүлсэн голын хийцтэй.

Энэхүү сайжруулалт нь нислэгийн үеийн хүчтэй мөргөлдөөн, уналтыг даах чадварыг нэмэгдүүлж, ослын улмаас гэмтэх эрсдэлийг мэдэгдэхүйц бууруулдаг.

Зөвлөмжит эд ангиуд

• Пропеллер:
  GF 1207 3 иртэй проп (Champion / Racing хувилбаруудад)
  GF 1219S 3 иртэй проп (Freestyle хувилбарт)
• Фрейм (Frame):
  Air65 II Frame, Air65 Champion Frame
• Flight Controller (FC):
  Matrix 1S 5IN1 II
• Батерей:
  LAVA II 1S 280mAh / 320mAh

0702 Brushless Motors (2026)-ийн ачааллын гүйцэтгэл (Load Performance)

Багцад багтсан

• 4 × 0702 Brushless Motors (2026) (Champion / Racing / Freestyle хувилбаруудаас)
• 12 × M1.4×3 шураг

FPV уралдааны дронд зориулсан мэргэжлийн бага хэмжээтэй 1W холл жойстиктэй радио удирдлага

Ерөнхий танилцуулга

JumperRC T12 MAX нь ExpressLRS ELRS 2.4GHz дотоод суурьлуулсан 1W модультай, холл мэдрэгчтэй жойстик бүхий мэргэжлийн бага хэмжээтэй радио удирдлага юм.

Техникийн үзүүлэлт

• Бренд: JUMPER
• Загвар: T12 MAX
• MCU: STM32F407ZET6
• Дэлгэцийн хэмжээ: 1.7" (нягтаршил 128×64)
• Дүрслэлийн арга: OLED
• Жойстикийн хэмжээ: Стандарт
• Холл мэдрэгчтэй жойстик: Холл мэдрэгч
• Дотоод RF: ELRS (2.4GHz)
• Дамжуулалтын хүч: Хамгийн их 500мВ
• Гадна модульний хэсэг: Нөөцлөгдсөн (JR MODULE)
• TF карт: Дотоод чип (EdgeTX-ийн албан ёсны зөвлөмж)
• Ажлын хүчдэл: 6-8.4В
• Батерей: 18650×2 (батерей ороогүй)
• Хэмжээ: 152×160×63мм
• Жин: 355г (батерей ороогүй)

Гол онцлогууд

• Гайхалтай дулаан шингээлт: Дотоод ELRS 2.4G 1W модуль, үр ашигтай хөргөлтийн системтэй, урт хугацааны ашиглалтад оновчтой гүйцэтгэлийг хангана
• 1.7 инчийн OLED дэлгэц: Тод, гэрэлтэй 128×64 нягтаршилтай OLED дэлгэц - чухал мэдээллийг нэг хараад олж харна, хэрэглэгчийн туршлагыг сайжруулна
• Эргономик дизайн, гайхалтай барих байдал: Эргономик барих байдалд зориулж зохион бүтгэгдсэн - урт хугацааны ашиглалт таатай, гарын ядралт багасгана
• Хүчтэй батерей, хурдан цэнэглэлт: Хоёр 18650 батерей багтааж, USB-C-ээр 10Вт хурдан цэнэглэлтийг дэмжинэ - тасалдалгүй урт хугацааны ашиглалт

Багцад багтсан зүйлс

• 1 × Jumper T12 MAX радио удирдлага

Мэргэжлийн тайлбар

• STM32F407ZET6: ARM Cortex-M4 MCU, 168MHz, 512KB Flash, 192KB RAM - EdgeTX ажиллуулахад хангалттай
• 1.7" OLED 128×64: Organic Light Emitting Diode - өөрийн гэрэлтэлтэй, хар/цагаан, бага хүчдэл хэрэглээ, өргөн харах өнцөг
• Hall Sensor Gimbals: Холл эффект мэдрэгчтэй жойстик - элэгдэлгүй, нарийвчлал өндөр, урт эдэлгээ
• ELRS 2.4GHz 500mW: ExpressLRS 2.4GHz, 500мВ хамгийн их гаралт - <3мс хоцролт, 100Гц шинэчлэлт
• 1W module with cooling: 1W хүчин чадалтай модуль, хөргөлтийн системтэй - 500мВ гаралтад тогтвортой
• JR MODULE reserved: JR стандарт гадна модульний хэсэг нөөцлөгдсөн - ирээдүйд өөр протокол руу шилжих боломж
• EdgeTX: Нээлттэй эхийн радио програм хангамж - T12 MAX-д зориулсан тохируулгатай
• 18650×2: Стандарт цилиндр батерей - 2500-3500mAh багтаамж, хялбар солих
• USB-C 10W: 5V 2A хурдан цэнэглэлт - батерейг хурдан цэнэглэнэ
• 152×160×63mm: Бага хэмжээний радио - T15-оос бага, T-Pro-оос том
• 355g: Хөнгөн жин - 18650 батерейтай ~450г, зөөвөрлөхэд хялбар

Нийцлэл

• ELRS 2.4GHz: Бүх ELRS хүлээн авагчтай BNF дрон
• JR Module (ирэдүйд): TBS Crossfire, Tracer, 900MHz ELRS г.м.

Энэхүү радио удирдлага нь бага хэмжээ, хөнгөн жин, OLED дэлгэц, 500мВ ELRS бүхий портатив, уралдаанд тохиромжтой мэргэжлийн зэрэглэлийн бүтээгдэхүүн юм.

2207 хэмжээтэй, өндөр бат бэхийн 5мм голтой уралдааны мотор

Ерөнхий танилцуулга

iFlight XING-E Pro 2207 мотор нь өндөр бат бэхийн 5мм пропеллерийн гол, гүйцэтгэлд чиглэсэн нэг утасан ороомог, M3 гол шураг, болон томоохон 9×4×4мм NSK холхивч бүхий 2207 хэмжээтэй мотор юм.

XING-E цуврал нь FPV уралдаанд зориулсан маш хүчтэй моторууд юм. XING-ийн алдартай гүйцэтгэлийг хадгалсан, үнийн хувьд оновчтой сонголт. Чанар дээр анхаарсан XING-E цуврал нь хүчтэй, тэсвэртэй, хямд өртөгтэй моторууд юм.

Гол онцлогууд

• N52H өндөр температурт соронз: NSK холхивчтой
• Өндөр бат бэхийн 5мм ган голНэг утасан зэс ороомог
• Зургаан өрүүт гол шураг16×16мм нүхний хэв маяг

Техникийн үзүүлэлт

• Суурь бэхлэлтийн хэв маяг: 16×16мм M3 эрээс
• Моторын утасны урт: 150мм / 20AWG
• Дотоод эсэргүүцэл (Rm): 81.5мΩ
• Хамгийн их түргэн гүйдэл <10с: 35.22А
• Моторын хэмжээ: 28.5×19.7мм
• Ачаагүй гүйдэл @12.6В (Io): 1.2 А
• Жин: 33.8г (150мм утас)
• Голын диаметр: 5мм / ган
• Хамгийн их хүч 60с: 845Вт
• Соронз: N52SH муруйлттай
• Статорын диаметр: 22мм
• Бүтэц: 12N14P
• Холхивчийн хэмжээ: 9×4×4
• Нүд (LiPo): 2-6S

Багцад багтсан зүйлс

• 1 × iFlight XING-E Pro 2207 мотор - 1800KV, 2450KV, эсвэл 2750KV сонголттой
• 1 × Моторын шурагны багц

Мэргэжлийн тайлбар

• 2207: Моторын хэмжээ: 22мм статор диаметр, 7мм статор өндөр - 5 инч уралдааны стандарт
• 1800KV / 2450KV / 2750KV: 1В хүчдэлд эргэх тоо - 1800KV 6S-д, 2750KV 4S-д тохиромжтой
• 5мм ган гол: Пропеллер бэхлэх голын диаметр - стандарт 5мм, ган материалтай
• Single strand winding: Нэг утасан ороомог - олон утаснаас бага эсэргүүцэл, илүү сайн гүйцэтгэл
• M3 shaft screw: M3×3мм зургаан өрүүт шураг - 1.5мм аллен түлхүүрээр чангална
• 9×4×4мм NSK: Японы NSK холхивч - 9мм гадна, 4мм дотор, 4мм өндөр, 2207-д том хэмжээ
• 16×16мм M3: Стандарт T5 моторын бэхлэлт - 16мм зайтай M3 эрээстэй нүх
• 20AWG 150мм: 20AWG (0.52мм²) утасны хөндлөн огтлол - 35А хүртэл гүйдэл, 150мм урт
• 81.5mΩ Rm: Фаз хоорондын дотоод эсэргүүцэл - бага = илүү сайн КПД, бага халалт
• 35.22A max burst: 10 секундийн хамгийн их түргэн гүйдэл - punch-out, хурдны өсөлт
• 845W 60s: 60 секундын хамгийн их хүч - тогтвортой уралдааны гүйцэтгэл
• N52SH: Неодим соронз - 52MGOe энерги, SH = Super High temp (150°C+)
• 12N14P: 12 Нүд (Stator) / 14 Соронз (Rotor) - зөөлөн эргэлт, бага коггинг
• 2-6S: 2S (7.4В) ээс 6S (22.2В) хүртэл батерей дэмжинэ
• 1.2A Io @12.6V: 3S батерейн хүчдэл дээрх ачаагүй гүйдэл - бага = сайн КПД

KV сонголтын зарчим

1800KV

• 6S (22.2В)
• Хүнд дрон, удаан хурд,
• Илүү хүч, бага халалт

2450KV

• 5S/6SУян хаталттай, дунд жин,
• Тэнцвэртэй сонголт

2750KV

• 4S/5S
• Хөнгөн дрон, хурдан хурд
• Шуурхай хариу үйлдэл

XING-E Pro vs XING (Стандарт)

XING-E Pro

• Зориулалт: Үнийн хувьд оновчтой
• Гол: 5мм ган
• Холхивч: NSK 9×4×4
• Ороомог: Нэг утас
• Бүтэц: Стандарт
• Үнэ: $$

XING Стандарт

• Зориулалт: Дээд зэрэглэл
• Гол: 5мм титан
• Холхивч: NSK премиум
• Ороомог: Олон утас
• Бүтэц: Unibell
• Үнэ: $$$

Энэхүү мотор нь 5 инч уралдааны FPV дроны үнийн хувьд оновчтой, гүйцэтгэл өндөртэй сонголт болох 2207 стандарт хэмжээтэй, N52SH соронз, NSK холхивч, нэг утасан ороомог бүхий мэргэжлийн зэрэглэлийн уралдааны мотор юм.

XL5 дроны их биеийн сэлбэг эд анги

Ерөнхий танилцуулгаXL5 дроны солих эд анги.

Техникийн үзүүлэлт

• Гар: 5мм
• Ёроолын хавтан: 2.5мм
• Дээд хавтан: 2мм
• Дээд тавцан: 3мм

Дээд хавтангийн онцлог

• Загвар - XL5 V1.1 их биеэнд зориулж тусгайлан зохион бүтгэгдсэн
• Сүүлийн хэсэг - шинэ TPU бэхлэлтийг багтаахаар бага зэрэг өөрчлөгдсөн
• Нийцлэл - XL5 V1.0 болон Nazgul5 V3 их бейтэй нийцэхгүй
• Бусад эд анги - XL5 V1.0 болон Nazgul5 V3-тай ижил

Багцад багтсан зүйлс

• 1 × Солих эд анги

Энэхүү сэлбэг эд ангийн багц нь XL5 V1.1 5 инч дроны их биеийг засварлах, шинэчлэх зориулалттай, мөргөлдөөний дараа гэмтсэн эд ангийг солиход ашиглагддаг мэргэжлийн зэрэглэлийн нүүрстөрөгчийн хавтангууд юм.

iFlight Mach R5 Ultra - Гар (Сэлбэг)

iFlight Mach R5 дроны сэлбэг эд анги

Ерөнхий танилцуулгаiFlight Mach R5 дроны солих эд анги.

Техникийн үзүүлэлт зузаан: 2.5мм

Багцад багтсан зүйлс

• 1 × iFlight Mach R5 солих эд анги - Дээд хавтан

Мэргэжлийн тайлбар

• Top Plate: Их биеийн дээд хавтан - FC, VTX зэрэг электроник бэхлэх үндсэн тулгуур хавтан
• 2.5мм зузаан: Нүүрстөрөгчийн хавтан (Carbon Fiber Plate) - жин/бат бэхийн тэнцвэр
• Replacement part: Сэлбэг эд анги - мөргөлдөөний дараа сольж угсарна
• Mach R5: iFlight-ийн 5 инч уралдааны дроны их биеийн багц

Дээд хавтангийн үүрэг

• Электроник бэхлэлт: FC (Flight Controller), VTX, RX модуль бэхлэнэ
• Батерей дэмжлэг: Батерейний бүсний тулгуур
• TPU хамгаалалт: Дээд TPU хавтангийн бэхлэх суурь
• Агаарын урсгал: Хөргөлтийн нүхнүүдээр агаар гаргах

Энэхүү сэлбэг эд анги нь Mach R5 дроны дээд хавтанг мөргөлдөөний дараа солих эсвэл хуучирсан хавтанг шинэчлэхэд зориулагдсан мэргэжлийн зэрэглэлийн нүүрстөрөгчийн хавтан юм.

Дижитал FPV-д зориулсан тэсвэртэй 5.8G антенна

Ерөнхий танилцуулга

Дижитал FPV-д зориулсан тэсвэртэй 5.8G антенна.

DJI Air Unit-ийн төгс шинэчлэлтийн эд анги - эвдэрхий сток антеннуудыг дахин дахин худалдан авахаас зайлсхий!

DJI дижитал FPV-д RP-SMA LHCP (зүүн гар поляризац) ашиглана! Анхдагч антеннууд нь LHCP, шилний антеннууд ч LHCP - хоёр тал таарч байх ёстой!

Техникийн үзүүлэлт

• Загвар: Crystal LHCP Short Omni Антеннууд
• Давтамжийн хүрээ: 500МГц (5.5-6.0ГГц)
• Ашиг тус: 2.5дБи/ш
• Аксиал харьцаа: ≤3
• Жин: 4.2г/ш
• Поляризац: LHCP (зүүн гар тойрог поляризац)
• Холбогч: SMA
• SWR: ≤1.5 (5.8ГГц дээр)
• Өнгө: Black bomb design / color bomb design

Багцад багтсан зүйлс

• 2 × Crystal LHCP Short Omni Антенна

Анхааруулга: DJI шил болон хуванцар бүрээс багцад ороогүй!

Мэргэжлийн тайлбар

• 5.8GHz: FPV-ийн стандарт ISM давтамжийн багц - 5.725-5.850ГГц (FCC) эсвэл 5.8ГГц
• LHCP (Left Hand Circular Polarization): Зүүн гар тойрог поляризац - DJI O3/O4 Air Unit стандарт. RHCP-тай хослобол дохио 30дБ алдагдана
• Omni антенна: Омни чиглэлийн - бүх чиглэлд (360° хэвтээ, 180° босоо) хүлээн авна, уралдаанд тохиромжтой
• 2.5дБи: decibel isotropic - бүх чиглэлийн эталон антеннаас 2.5дБ илүү ашиг тус. Omni-д хангалттай
• Axial Ratio ≤3: Тойрог поляризацийн чанар - ≤3дБ сайн, ≤1.5дБ маш сайн. LHCP/RHCP ялгах чадвар
• SWR ≤1.5: Standing Wave Ratio - 1.0 төгс зохицол, ≤1.5 сайн, ≤2.0 хүлээн зөвшөөрөгдөх. Эрчим хүчний буцах алдагдал бага
• 500MHz bandwidth: 5.5-6.0ГГц - DJI (5.8ГГц), аналог Raceband (5.7ГГц) хоёуланд нь тохиромжтой
• RP-SMA: Reverse Polarity SMA - DJI Air Unit стандарт холбогч (сүлжмэл биш төв голтой)
• SMA: SubMiniature version A - энэ антенна SMA (сүлжмэл төв голтой) - адаптер шаардлагатай бол RP-SMA рүү
• 4.2г: Хөнгөн жин - дроны төвийн хүндлэлд бага нөлөө
• Bomb design: "Бөмбөг" хэлбэр - агаарын эсэргүүцэл багатай, мөргөлдөөнд тэсвэртэй

DJI системд поляризацийн тааруулалт

• DJI O3/O4 Air Unit: LHCP - Анхдагч антенна LHCP
• DJI Goggles 2/3/Integra/N3: LHCP - Шилний антенна LHCP
• Crystal антенна: LHCP - Хоёр тал LHCP = төгс зохицол
• RHCP ашиглавал: 30дБ алдагдал, Дохио бараг хүлээн авахгүй

Omni vs Directional антенна

• Omni (Crystal): 2.5дБи, бүх чиглэл, Уралдаан, freestyle, ойр-дуун зай
• Patch (Panel): 8-14дБи, нэг чиглэл, Алсын хяналт, тогтмол чиглэл
• Helical: 10-13дБи, нэг чиглэл, Маш алс, цэгэн чиглэл

Антенны сонголтын зарчим

• DJI дижитал + уралдаан: Crystal LHCP Omni, Бүх чиглэл, мөргөлдөөнд тэсвэртэй
• DJI дижитал + алс: LHCP Patch + Omni, Patch алс, Omni ойр
• Аналог 5.8ГГц: RHCP Omni (бусад), Аналог ихэвчлэн RHCP
• Олон нисгэгч: LHCP Omni бүгдэд, DJI системд LHCP стандарт

Энэхүү антенна нь DJI дижитал FPV системийн эвдэрхий сток антеннуудыг орлуулахад зориулагдсан, LHCP поляризац, омни чиглэл, тэсвэртэй "бөмбөг" хэлбэртэй мэргэжлийн зэрэглэлийн FPV антенна юм.

1200TVL уралдааны камер - 1/1.8 инчийн одон гэрэл мэдрэгчтэй

Ерөнхий танилцуулга

iFlight RaceCam R1 нь 5 инчийн Nazgul Evoque F5X/F5D Analog, Nazgul ECO Analog, Mach R5 Analog  зэрэг уралдааны дронд зориулсан 1200TVL нарийвчлалтай, 2.1мм линзтэй, 16:9/4:3 хос харьцаатай, Super WDR (өргөн динамик хүрээ) технологитой FPV камер юм. 19×19мм микро хэмжээтэй.

Техникийн үзүүлэлтT

• Барааны нэр: Камер
• Мэдрэгч: 1/1.8 инчийн одон гэрэл мэдрэгч (starlight sensor)
• Хэвтээ нарийвчлал: 1200TVL
• Хэвтээ харах өнцөг: 165°
• Линз: 2.1мм линз
• Видео формат: NTSC & PAL (шилжүүлж болно)
• Зургийн харьцаа: 4:3 & 16:9 (шилжүүлж болно)
• Өргөн динамик хүрээ: Super WDR
• Чимээ багасгах: 3DNR (3D шум багасгах)
• Бага гэрэлтүүлэг: 0.0001 LUX
• Видео гаралт: CVBS (Composite Video Baseband Signal)
• Жин: 29г
• Өнгө: Хар
• Хэмжээ: 19×19мм

Багцад багтсан зүйлс

• 1 × Камер

Мэргэжлийн тайлбар

• 1200TVL: TV Lines - аналог камерын нарийвчлалын хэмжүүр. 1000TVL-ээс дээш нь өндөр чанар. FPV-д PAL/NTSC хязгаар (700-800TVL бодит) ч харуулна
• 1/1.8 инч мэдрэгч: Том пиксел хэмжээтэй CMOS - бага гэрэлд илүү сайн мэдрэмж, бага шум
• Starlight sensor: 0.0001 LUX хүртэл бага гэрэлд өнгөт дүрс гаргах чадвартай - шөнийн нислэгт тохиромжтой
• 2.1мм линз: Өргөн өнцөгт линз - 165° харах өнцөг, FPV-д ойролцоо обьектыг харахад чухал
• 165° FOV: Field of View - диагоналиар хэмжсэн өргөн харах өнцөг
• Super WDR: Wide Dynamic Range - гэрэл, сүүдэр хосолсон нөхцөлд (нарны гэрэл, модны сүүдэр) дүрсний детали хадгална
• 3DNR: 3D Noise Reduction - цаг хугацааны (temporal) болон орон зайн (spatial) шум багасгах
• 0.0001 LUX: Люкс - гэрэлтүүлгийн хүчдэл. 0.0001 LUX = сарны гэрэл хүртэл харах чадал
• CVBS: Composite Video Baseband Signal - аналог видео стандарт, FPV VTX-д шууд холбогдоно
• NTSC/PAL: NTSC (30fps, 720×480) - Америк, Япон; PAL (25fps, 720×576) - Европ, Ази. Шилжүүлж болно
• 4:3 / 16:9: 4:3 - уламжлалт FPV; 16:9 - ширээний дэлгэц, HD шилд тохиромжтой
• 19×19мм: Микро хэмжээ - 20×20 стакад бэхлэнэ, микро дронд тохиромжтой
• 29г: FPV камертаа хүнд биш, тогтвортой бэхлэлт шаардна

Уралдааны камерын онцлог

• Starlight мэдрэгч: Шөнөөр ч тод дүрс - уралдаан үргэлжлүүлэх боломж
• Super WDR: Нар, сүүдэр гэнэт солигдох үед ч детали харагдана
• 165° өргөн өнцөг: Ойролцоо обьектыг харах - хурдан эргэлтэд ч аюулгүй
• 2.1мм линз: 1.8мм-ээс бага distortion, 2.5мм-ээс өргөн харах өнцөг - тэнцвэртэй
• 3DNR: Өндөр ISO-д шум багасгах - тод, цэвэр дүрс
• CVBS гаралт: Бүх VTX-тай нийцтэй - аналог FPV стандарт

Энэхүү камер нь 5 инч уралдааны FPV дроны аналог системд зориулагдсан, шөнийн нислэг, WDR, өргөн өнцөг зэргийг багтаасан мэргэжлийн зэрэглэлийн уралдааны камер юм.

Шинэчлэгдсэн BLITZ M10 GPS V2 ирлээ - илүү хурдан, илүү тогтвортой хиймэл дагуул хайлтыг санал болгож байна. Энэхүү технологийн дэвшил нь хэрэглэгчдэд илүү найдвартай, илүү үр ашигтай GPS туршлагыг бүрдүүлнэ.

Нийцлэл

20×21×8 (Mini хувилбар) нийцлэл:

Нэг нүхтэй TPU бэхлэлт/Универсал хувилбар:

• Chimera7 Pro v2
• iH3 O3
• Nazgul Evoque F4/F5/F6
• XL10 v6
• BOB57 HD
• Nazgul XL5/DC5 ECO V1.1
• SH CineFlow 5
• SH CineLR 7
• Nazgul Evoque F5 V3

Хос нүхтэй TPU бэхлэлт:

• Nazgul5 V3
• Nazgul XL5/DC5 ECO V1
• Taurus X8 Pro/V3
• ProTek60 Pro

GPS TPU бэхлэлт шаардлагагүй:

• Helion 10

25×25×6 хувилбар нийцлэл:

• Centurion X8 Frame Kit
• Taurus X8 Pro Max

Шинэчлэлтүүд

2026 оны 1-р сарын 16: 20×21×8 (Mini хувилбар) Нэг нүхтэй TPU бэхлэлтийг универсал Mini M10 GPS бэхлэлтийн хэвлэмэл эд болгон өөрчиллөө

Гол онцлогууд

• UBLOX M10 чип: Бага хүчдэл хэрэглээ, хүчтэй дохио
• QMC5883L луужин модуль: Интеграцчилсан
• Фарад конденсатор: Дотоод суулгасан - хурдан халуун эхлэл

Өндөр нарийвчлалтай байршил тодорхойлолт

• LNA, RF шүүлтүүр, TCXO: Дотоод суулгасан бага чимээний өсгөгч, RF шүүлтүүр, температурт тэнцвэржүүлсэн кристалл осциллятор
• 10 Гц шинэчлэлтийн хурд
• Дотоод Flash

Техникийн үзүүлэлт

• Луужин модуль: QMC5883L
• Baud Rate: 9600-460800 / 4800-921600bps (Анхдагч - 115200bps)
• Мэдрэмж: Хөтлөлт: -167dBm
• Хүйтэн эхлэл: 27 секунд
• Халуун эхлэл: 1 секунд
• Хамгийн их өндөр: 80000м
• Хамгийн их хурд: 500 м/с
• Хурдны нарийвчлал: 0.05 м/с
• Хамгийн их хурдатгал: ≦ 4G
• Шинэчлэлтийн хурд: 10 Гц
• GPS patch антенны хэмжээ: 18.2×18.2×4 мм / 25×25×6 мм
• Нийт хэмжээ: 20×21×8 мм / 25×25×11 мм
• Жин: 8г / 16г
• Оролтын хүчдэл: 3.3-5.5В
• GPS пин тодорхойлолт: RX/TX UART
• Луужин пин тодорхойлолт: SDA/SLC
• GNSS: GPS+SBAS+Galileo+QZSS+Glonass

Багцад багтсан зүйлс

• 1 × BLITZ M10 GPS V2
• 1 × Кабелийн багц

Мэргэжлийн тайлбар

• UBLOX M10: Швейцарийн u-blox компанийн хамгийн сүүлийн үеийн GNSS хүлээн авагч - 4 констелляц (GPS, GLONASS, Galileo, BeiDou) нэгэн зэрэг хүлээн авна
• QMC5883L: 3-тэнхлэг дэд оновчтой магнетометр - дроны чиг баримжаа (heading) тодорхойлоход ашиглана
• Фарад конденсатор: Supercapacitor - тасалдлын дараа эфемерис мэдээллийг хадгалж, 1 секундэд дахин холбогдох боломж олгоно
• LNA (Low Noise Amplifier): Бага чимээний өсгөгч - сул дохиог өсгөж, мэдрэмжийг -167dBm хүртэл сайжруулна
• TCXO: Temperature-Compensated Crystal Oscillator - температурын өөрчлөлтөөс хамаардаггүй нарийвчлалтай давтамж
• 10 Гц: 1 секундэд 10 удаа байршил шинэчилнэ - хурдан хөдөлгөөнтэй дронд чухал
• Cold start 27с: Анх удаа асаах эсвэл удаан ашиглаагүй үед хиймэл дагуул хайх хугацаа
• Hot start 1с: Фарад конденсатортой - удаан тасалдлын дараа хурдан холбогдох
• 20×21×8мм: Mini хувилбар - микро/суб-250г дронд
• 25×25×6мм: Стандарт хувилбар - 5-7 инч дронд
• UART (RX/TX): Universal Asynchronous Receiver-Transmitter - Betaflight-д TX пин рүү холбоно
• I2C (SDA/SCL): Inter-Integrated Circuit - луужин мэдээллийг FC рүү дамжуулна
• GNSS: Global Navigation Satellite System - GPS (USA), SBAS (WAAS/EGNOS), Galileo (EU), QZSS (Japan), GLONASS (Russia)

Betaflight тохиргоо

# GPS тохиргооsetgps_provider = UBLOX

set gps_sbas_mode = AUTO

set gps_auto_config = ON

set gps_auto_baud = ON

# Луужин тохиргоо (QMC5883L)

set mag_hardware = AUTO

set mag_declination = 0

set mag_align = CW0_DEG # эсвэл дроны чиглэлээс хамаарна

Энэхүү GPS модуль нь алсын хяналтын дрон, GPS Rescue горим, автомат буцах, тогтмол байрлал барих зэрэгт зориулагдсан, хурдан эхлэл, олон хиймэл дагуул хүлээн авах чадвартай мэргэжлийн зэрэглэлийн навигацийн систем юм.

1.6 ватт хүртэл хүчтэй өндөр гүйцэтгэлтэй видео дамжуулалтын модуль

Шинэчлэлтүүд

2025 оны 9-р сарын 12: VTX-д L суваг нэмэгдлээ

Гол онцлогууд

• Тогтвортой гаралтын хүч: 4 түвшний хүч хүртэл 1600мВ
• 48 суваг: Raceband-г оруулсан
• Хурдан давтамж түгжих: Асаах үед бусад нисгэгчдэд саад учруулахгүй
• Гаралтын хүч өөрөө шалгах функц: Дотоогийн хяналт
• VTX телеметри: IRC Tramp протокол

Чухал зөвлөмжүүд

• VTX анхдагч байдлаар 25мВ-д тохируулагдсан! 25мВ-ээс дээш хүч нь HAM лиценз шаарддаг эсвэл орон нутгийн эрх баригчдаас зөвшөөрөл авах шаардлагатай! Та хууль ёсны давтамжид нисч байгаагаа баталгаажуулж, өөрийн бүс нутагт тохируулсан Betaflight VTX хүснэгтийг ашиглана уу.

Техникийн үзүүлэлт

• Оролтын хүчдэл: 7В～34В (2S-8S батерей)
• Холбогч: MMCX
• Хүчний түвшин: PIT / 25мВ / 400мВ / 800мВ / 1600мВ
• Суваг: 48 (Raceband оруулсан)
• Бэхлэх хэв маяг: 30.5×30.5мм / Φ3
• Жин: 18.9г (антенна ороогүй)
• VTX телеметри: IRC Tramp
• Betaflight IRC Tramp тохиргоо: Хавсралт VTX хүснэгтийг татаж авна уу!
• RC Tramp VTX хүснэгтийн утгууд: 25мВ / 400мВ / 800мВ / 1600мВ

Багцад багтсан зүйлс

• 1 × BLITZ 1.6W VTX

Мэргэжлийн тайлбар

• 1.6W (1600мВ): Хамгийн их RF гаралт - алсын хяналт, нягт саадтай нөхцөлд
• L суваг: Шинэ нэмэгдсэн суваг багц - 5.3GHz орчим, зарим бүс нутагт нэмэлт давтамж
• 48 суваг: Стандарт 40 + Raceband 8 = нийт 48 давтамж
• 7-34В: Өргөн хүчдэлийн хүрээ - 2S (7.4В) ээс 8S (33.6В) хүртэл батерей дэмжинэ
• 30.5×30.5мм: Стандарт 30мм стак бэхлэлт - ихэнхи 5-7 инч дронд тохиромжтой
• 18.9г: 1.6W ангилалдаа хөнгөн жин
• Self-check функц: Гаралтын хүчийг дотоодоор хэмжиж, тохируулсан түвшинд хүрч байгааг шалгана
• Fast frequency lock: Асаах үед давтамж түргэн тогтворжиж, бусад VTX-д "спайк" саад өгөхгүй

Хүчний түвшний сонголт

• PIT: Тохируулга<10мОйролцоо нисгэгчидтэй
• 25мВ: Бэлтгэл, дотоод100-500мХууль ёсны стандарт
• 400мВ: Дунд зай1-2кмНээлттэй талбай
• 800мВ: Алс зай2-4кмБага саад
• 1600мВ: Хэт алс4-10кмНягт мод, уулын с shadow

1.6W VTX-ийн онцлог

• Өргөн хүчдэл - 2S-8S батерей хооронд шилжихэд тохиромжтой
• Тогтвортой хүч - self-check функцээр гаралтын чанар баталгаатай
• Өндөр нягтрал - 1600мВ нягт мод, уулын бүсээр ч дохио алдахгүй
• 30мм стандарт - ихэнхи 5-7 инч дронд шууд бэхлэнэ
• Telemetry бүрэн - OSD-д хүч, давтамж, температур харагдана

HAM Лицензийн шаардлага

USA (FCC)

• Лиценз шаардлагатай
• Amateur Radio License

Europe (CE)

• 25мВ хязгаар
• 25мВ-ээс дээш зөвшөөрөлгүй хоригтой

Japan

• Лиценз шаардлагатай
• 1st/2nd Class Amateur Radio License

Бусад

• Орон нутгийн хууль шалгана
• Мэдээлэл хязгаарлагдмал

Энэхүү VTX нь алсын хяналтын дрон, уулын дээс дээрх нислэг, нягт саадтай нөхцөл зориулагдсан, хамгийн их хууль ёсны RF гаралтыг (орон нутгийн хуулиар) санал болгодог мэргэжлийн зэрэглэлийн видео дамжуулалтын модуль юм.

Жижиг хэмжээ, том хүч! Микро бүтээлтэд зориулсан VTX

Ерөнхий танилцуулга

Жижиг хэмжээ ч том хүчтэй! iFlight BLITZ Micro Force нь таны дараагийн микро бүтээлтэд хэрэгтэй VTX юм. Хамгийн жижиг их бэдэнд багтахуйц хэмжээтэй ч, нягт модонд ч дохио дамжуулахуйц хүчтэй. 25мВ-ээс 600мВ хүртэл шилжүүлж болох хүчтэй, гаралтын тогтвортой байдал сайтай. PIT горим нь ойролцоо нисгэгчидтэй үед дроноо асаах боломж олгодог бөгөөд тэдний давтамжид саад учруулахгүй.

Чухал зөвлөмжүүд

VTX анхдагч байдлаар 25мВ-д тохируулагдсан! 25мВ-ээс дээш хүч нь HAM лиценз шаарддаг эсвэл орон нутгийн эрх баригчдаас зөвшөөрөл авах шаардлагатай! Та хууль ёсны давтамжид нисч байгаагаа баталгаажуулж, өөрийн бүс нутагт тохируулсан Betaflight VTX хүснэгтийг ашиглана уу.

Техникийн үзүүлэлт

• Хүч: PIT / 25 / 200 / 400 / 600мВ
• Антенны холбогч: MMCX
• VTX протокол: IRC Tramp
• Суваг: 40 суваг гаралт
• Хэмжээ: 29×29мм
• Бэхлэх хэв маяг: 20×20 Φ3мм / 25×25 Φ2мм
• Жин: 4г

Багцад багтсан зүйлс

• 1 × BLITZ Force Mini VTX
• 1 багц утас
• 1 × Whip антенна

Мэргэжлийн тайлбар

• VTX (Video Transmitter): Видео дамжуулалтын модуль - FPV дроны камерын дүрсийг шил рүү радио долгионоор илгээдэг
• PIT Mode: "Pit lane" горим - 0.01мВ хүртэл бага хүчтэй, асаах/тохируулах үед ойролцоо нисгэгчдэд саад учруулахгүй
• 25/200/400/600мВ: RF гаралтын хүчний түвшин - 25мВ бага зай, 600мВ их бүрхэвч, модон ой г.м.
• IRC Tramp: ImmersionRC Tramp протокол - Betaflight-с VTX-ийн хүч/давтамжийг шууд удирдах
• MMCX: Микро коаксиал холбогч - антенна солиход хялбар, SMA-гаас жижиг
• 40 суваг: 5.8GHz диапазонд A, B, E, F (Fatshark), R (Raceband) багцууд, нийт 40 давтамж
• 20×20 / 25×25мм: Микро дроны стандарт бэхлэлт - 20мм M3 эсвэл 25мм M2 шураг
• Whip antenna: Утас антенна - омни чиглэлийн, жижиг, микро бүтээлтэд тохиромжтой
• HAM license: Amateur Radio лиценз - 100мВ-ээс дээш RF гаралттай төхөөрөмж ашиглахад шаардлагатай (улс орноос хамаарна)
• Betaflight VTX tables: Бүс нутагтаа тохируулсан хууль ёсны давтамж, хүчний хязгаар бүхий тохиргооны хүснэгт

Хүчний түвшний сонголт

• PIT: Тохируулга, ойролцоо нисгэгчидтэй<10м
• 25мВ: Дотоод, бэлтгэл, ойр зай100-300м
• 200мВ: Жижиг талбай, ойролцоо саад300-800м
• 400мВ: Дунд зай, модон ой800м-1.5км
• 600мВ: Алс зай, нягт саад1.5-3км

Микро VTX-ийн онцлог

• 4г жин - микро/whoop дронд тохиромжтой
• 29×29мм - 20×20 стакад шууд бэхлэнэ
• MMCX - антенна эвдрэхээс хамгаалах уян хаталттай холбогч
• Tramp протокол - OSD-ээс хүч/давтамж шууд солих
• PIT mode - уралдааны бэлтгэлд ойролцоо нисгэгчдэд саадгүй

Энэхүү VTX нь микро FPV дрон (3-4 инч), Tiny Whoop, эсвэл жингийн хувьд мэдрэмтгий бүтээлт зориулагдсан, хэмжээ/жин/хүчний хувьд тэнцвэртэй мэргэжлийн зэрэглэлийн видео дамжуулалтын модуль юм.

FPV сонирхогчдод зориулсан өдөр тутмын засвар үйлчилгээний төгс хослол

Ерөнхий танилцуулга

Засвал үйлчилгээний багажны сет + багажны Уут (Хар) нь өдөр тутмын ажлаа гүйцэтгэх шаардлагатай FPV сонирхогчдод зориулсан төгс хослол юм!

Гол онцлогууд

Өндөр Чанарын Багажны Уут

Уут нь дээд зэрэглэлийн, тэсвэртэй EVA материалаар хийгдсэн:

• Мөргөлдөөнд тэсвэртэй - Crush resistant
• Цохилт шингээх чадвартай - Anti-shock
• Ус нэвтрүүлэхгүй - Water resistant
• Бохир, зураас, уснаас хамгаалсан хангалттай хамгаалалт үзүүлнэ

Дотоод торхон халаас

Дотоод торхон халаас нь нэмэлт дагалдах хэрэгслийг хүссэнээрээ хадгалах боломж олгоно.

Хэмжээ ба Жин

• Гадна хэмжээ: 235×145×39 мм
• Жин: 266.7 г

Дотоод Торхон Ууттай Утасгүй Халаас

Дотоод торхон ууттай утасгүй халаас нь антеннууд болон дагалдах хэрэгслийг хадгалахад зориулагдсан.

Багцад багтсан зүйлс

• 1 х багажны уут
• 1 х Дроны түлхүүр багаж (Quad Wrench Tool)
• 1 х Гагнуурын алх (Iron)
• 1 х Тэжээлийн кабель
• 1 х Цуутай утас (Tin wire)
• 1 х Пинцет (Tweezers)
• 1 х Хайчлах хүчитгэл (Cutting pliers)

Мэргэжлийн тайлбар

• EVA материал: Ethylene-vinyl acetate - хөнгөн, уян хатан, цохилт шингээх чадвартай, ус нэвтрүүлэхгүй хиймэл резин
• Quad Wrench Tool: Дроны пропеллер, мотор бэхлэх гайк чангалах/суллахад зориулсан олон хэмжээтэй түлхүүр (M5, M5.5, M8 г.м.)
• Soldering Iron: Гагнуурын алх - FC, ESC, VTX зэрэг бичил электроник хавтангуудыг холбоход ашиглана
• Tin wire: гагнуурын алхны хошуу - хайлш холбох материал, Sn63/Pb37 эсвэл Lead-free хувилбар
• Cutting pliers: Хайчлах хүчитгэл/кусачки - утас, кабелийн хайчлах, богино холболт хийхэд
• 235×145×39 мм: Тээвэрлэхэд тохиромжтой компакт хэмжээ - цүнхэнд багтана

Онцлог

• Бүрэн багц - гагнуурын алхаас эхлээд багаж хүртэл бүх зүйл багтсан
• Хамгаалалттай хадгалалт - EVA уут нь багажуудыг гэмтлээс хамгаална
• Зохион байгуулалттай - дотоод халаасууд нь жижиг эд ангийг алдахаас сэргийлнэ
• Хөнгөн зөөвөрлөх - 266.7г жинтэй, талбайд засвар хийхэд авч явахад хялбар

Энэхүү багц нь FPV дроны өдөр тутмын засвар үйлчилгээ, талбайд гарсан эвдрэлийг шууд засах, шинэ бүтээл угсрах зэрэгт зориулагдсан хэрэглэгчдэд ээлтэй, бүрэн комплект бүтээгдэхүүн юм.

Бүрэн бүтэн дохио хүлээн авах чадвартай найдвартай хамтрагч

Ерөнхий танилцуулга

Commando 14 нь бүрэн бүтэн дохио хүлээн авах чадвартай таны найдвартай хамтрагч. Хугалж болох хос давтамжтай хос антенна болон суурьлуулсан ELRS хос давтамжтай TX модультай, 2.4GHz + 900MHz хос 1W өндөр хүчтэй гаралтыг дэмжинэ. Олон талт байдал болон хялбар байдлыг харгалзан зохион бүтгэгдсэн энэхүү төхөөрөмж нь алсын холболт, тогтвортой байдал, зөөвөрлөх чадварыг тэнцвэржүүлж, хүчтэй, саадгүй дохио шаарддаг нөхцөл байдалд тохиромжтой.

Гол онцлогууд

Хос Давтамжтай Хос 1W & Хугалж болох Хос Давтамжтай Хос Антенна

Суурьлуулсан ELRS хос давтамжтай TX модуль, 2.4GHz + 900MHz хос давтамжтай хос 1W өндөр хүчтэй гаралтыг дэмждэг - илүү алс, илүү хүчтэй тогтвортой байдал, илүү сайн саад тэсвэрлэлт. Антеннууд нь олон чиглэлийн дохио хүлээн авахад эргүүлж болох бөгөөд хялбар хадгалахад хугалж болно.

Үр ашигтай хөргөлтийн систем

Хос хөнгөн цагаан хайлшин радиатор болон турбосэнсний хослолтой - өндөр температурт эсвэл урт хугацааны өндөр хүчтэй ажиллагаанд ч хүйтэн, тогтвортой байна, тогтмол, найдвартай гүйцэтгэлийг хангана.

Хос HD дэлгэц

• 4.3 инчийн EdgeTX мэдрэгч дэлгэц - 1000 нит өндөр гэрэлтэлтэй, шууд нарны гэрэлд ч тод харагдана
• 0.96 инчийн ELRS модулийн дэлгэц - ажиллах төлөвийг тод харуулж, удирдахад хялбар

CNC Металл Холл Мэдрэгчтэй Жойстик (Gimbals)

Тэсвэртэй, элэгдэлд тэсвэртэй CNC хөнгөн цагаан хайлшаар хийсэн өндөр нарийвчлалтай дижитал холл мэдрэгчтэй жойстик нь тод хөдөлгөөн, нарийвчилсан удирдлагыг бүрдүүлж, тохируулж болох өнгөц эсэргүүцэлтэйгээр илүү зөөлөн, илүү хариу үйлдэлтэй нислэгийн туршлагыг олгоно. Уянгын чадал, эсэргүүцэл, X/Y тэнхлэгийн хөдөлгөөнийг тохируулж болно. LED жойстик нь RGB бөгөөрийн өнгө тохируулгыг дэмжинэ.

Дасгалжуулах Горимыг Дэмжинэ, Анхлан суралцагчдад Аюулгүй Эхлэлийг Баталгаажуулна

Хос Type-C тусгай өгөгдлийн кабель хоёр радио удирдлагыг шууд холбож Дасгалжуулах Горимыг идэвхжүүлнэ. Дасгалжуулагчийн бодит цагийн удирдлагатай, онцгой байдалд систем шууд хяналт авч, анхлан суралцагчдад аюулгүй эхлэхэд хялбар болгоно!

Нэг Цэнэглэлтээр 7 Цагийн Ажиллах Хугацаа

Суурьлуулсан 3S 5000mAh өндөр багтаамжтай батерейгаар тэжээгддэг, Type-C порт нь PD 60W хурдан цэнэглэлтийг дэмжиж, ердөө 1 цагт 80%*-д хүрнэ. Ашиглах явцдаа цэнэглэх боломжтой.

Нэмэлт Онцлогууд

• Олон симулятортой нийцтэй
• Стандарт гадна бариул дэмжинэ
• Гадна TBS/ELRS TX модуль дэмжинэ
• Задлахгүйгээр горим тохируулж болно

Техникийн үзүүлэлт

• Удирдлагын систем: EDGETX 3.0.0
• Суваг14Симулятор холболт: Bluetooth / Type-C утастай
• Дасгалжуулах горим: Type-C утастай
• Удирдлагын дэлгэц: 4.3 инчийн IPS бүх харах өнцгийн 1000 нит өндөр гэрэлтэлтэй
• TX модулийн дэлгэц: 0.96 инчийн өнгөт дэлгэц
• RF хүч: ELRS GemX хос давтамж (2.4GHz / 900MHz) 1W
• Антенна: Шугаман поляризацитай олон чиглэлийн хос давтамжтай антеннууд (2.4GHz+900MHz)
• Батерей: 5000mAh (3S 1P)
• Цэнэглэх хүч: 5–20V 3A дэмжинэ, PD 60W хамгийн их
• Жойстик: Дижитал холл мэдрэгчтэй жойстик
• Жойстик тохируулга: Цэсэн тохируулга
• Хугалсан хэмжээ: 180×168.2×81.4мм ±5мм (жойстик ба антенна хугалсан)
• Дэлгэрсэн хэмжээ: 180×217.4×85.3мм ±5мм (жойстик ба антенна дэлгэрсэн)
• Жин: 950г (±10г)
• Давтамжийн Сонголтууд: Хос 2.4GHz + 900/868MHz

Багцад багтсан зүйлс

• 1 × Commando 14 GemX радио удирдлага

Мэргэжлийн тайлбар

• ELRS (ExpressLRS): Нээлттэй эхийн алсын хяналтын систем - 2.4GHz/900MHz давтамж, <3мс хоцролт, 1W хүртэл RF гаралт
• GemX Dual Band: ELRS-ийн хос давтамжтай шийдэл - 2.4GHz (хурдан) + 900MHz (алс) нэгэн зэрэг ашиглах
• Hall Sensor Gimbals: Холл эффект мэдрэгчтэй жойстик - потенциометртэй харьцуулахад элэгдэлгүй, нарийвчлал өндөр
• EdgeTX 3.0.0: Нээлттэй эхийн удирдлагын програм хангамж - OpenTX-ийн үргэлжлэл, илүү сайн UI
• 1000 нит: Дэлгэцийн гэрэлтэлтийн нэгж - шууд нарны гэрэлд ч харагдана (>500 нит шаардлагатай)
• PD 60W: Power Delivery хурдан цэнэглэлтийн протокол - USB-C-ээр 60 ватт хүртэл
• 3S 5000mAh: 3 эгнээ, 1 параллель, 11.1V номинал, 55.5Wh нийт энерги
• Trainer Mode: Дасгалжуулах горим - багш шавийн хоёр радио хоорондоо холбогдож, багш хяналт авах боломжтой

Онцлог

• Хос 1W гаралт - хамгийн их хууль ёсны RF хүч, алсын хяналтын илүү тогтвортой байдал
• Хугалж болох антенна - зөөвөрлөхөд хялбар, гэмтлээс хамгаална
• Хос дэлгэц - нислэгийн мэдээлэл + RF модулийн төлөв тусдаа харагдана
• Металл жойстик - мэргэжлийн зэрэглэлийн нарийвчлал, удаан эдэлгээ
• 7 цагийн ажиллах хугацаа - өдөржин уралдаан, бэлтгэлд хангалттай
• Бүрэн нийцлэл - EdgeTX экосистем, олон симулятор, гадна модуль дэмжилт

Энэхүү радио удирдлага нь мэргэжлийн FPV уралдаан, алсын хяналтын нислэг, бэлтгэл симулятор зэрэгт зориулагдсан дээд зэрэглэлийн бүтээгдэхүүн юм.

Mach R5 Sport-ийг гэрэлтүүлэхэд зориулсан хялбар угсралттай LED хэрэгсэл

Ерөнхий танилцуулга

Манай Tiny LED Kit нь Mach R5 Sport Analog дронд тусгайлан зохион бүтгэгдсэн. Угсрахад хялбар бөгөөд таны Mach R5 Sport-ийг гэрэлтүүлэхэд бэлэн. Бүү алдаж, одоо худалдаж аваарай!

Техникийн үзүүлэлт

• Оролтын хүчдэл: 5V
• LED хяналтын модуль/LED туузны холбогч: SUR0.8
• Хэмжээ: 16.5×11×3мм
• Жин: 0.5г
• Гүйдэл хэрэглээ: 8 Tiny LED тууз ашиглахад дээд гүйдэл 0.8А (цагаан гэрэл)

LED-ийн нийт тоо

LED-ийн тоо

• V1: 24
• V1.1: 48

LED товчлуурын удирдлага

• Богино дарна: Өнгө солих (улаан, ягаан, шар, улбар шар, цэнхэр, хөх, ногоон, цагаан)
• Урт дарна: LED унтраах эсвэл асаах
• Дахин асаах: Сүүлийн төлөвийг хадгална

Багцад багтсан зүйлс

• 1 × BLITZ LED хяналтын модуль
• 4 × Тэжээлийн кабель
• 4 × SUR0.8 Tiny LED тууз

Мэргэжлийн тайлбар

• 5V оролт: Стандарт логик хүчдэл - FC эсвэл BEC-ээс шууд тэжээл авна
• SUR0.8 холбогч: 0.8мм зайтай ультра жижиг холбогч - жингийн багтаамж сайтай
• 0.8А дээд гүйдэл: 8 туузны цагаан гэрлийн нийт хэрэглээ - RGB LED бүр ~100мА
• 24/48 LED: V1: 4 тууз × 6 LED = 24; V1.1: 4 тууз × 12 LED = 48
• 16.5×11×3мм: Микро хэмжээний хяналтын модуль - дроны их бэдэнд хялбар бэхлэнэ
• Товчлуурын удирдлага: Бортой тохируулга - санах ойтой, сүүлийн тохиргоог хадгална

Онцлог

• Тусгай зориулалт - Mach R5 Sport Analog-д зохицуулсан
• Хөнгөн жин (0.5г) - уралдааны дроны жинд бага нөлөө
• 8 өнгийн горим - уралдааны таних тэмдэг, хэв маяг
• Санах ойтой - дахин асаахад сүүлийн тохиргоо хадгалагдана
• Хялбар угсралт - бэлтгэгдсэн кабель, SUR0.8 холбогчоор хурдан холболт

Энэхүү LED Kit нь Mach R5 Sport Analog дроны гадаад төрх, таних тэмдэг болон хувь хүний хэв маягийг илэрхийлэхэд зориулагдсан мэргэжлийн зэрэглэлийн гэрэлтүүлгийн систем юм.

Уралдааны нисгэгчдэд зориулсан өндөр чанарын DIY тохируулгын их бие

Ерөнхий танилцуулгаMach R5 Ultra нь уралдааны нисгэгчдэд зориулсан өндөр чанарын бэлэн FPV их биеийг санал болгодог бөгөөд DIY тохируулгын боломжийг олгодог. Нүүрстөрөгчийн хавтан болон хуванцар эд ангиудыг ашигласнаар засвар үйлчилгээг хялбаршуулж, дроны жинг бууруулж, ерөнхий тогтвортой байдлыг сайжруулдаг.

Техникийн үзүүлэлт

• Бүтээгдэхүүний нэр: Mach R5 Ultra Race Frame Kit
• Тэнхлэг хоорондын зай (Wheelbase): 190мм
• Их биеийн хэмжээ: 169×161×34мм
• Дээд хавтан зузаан: 2мм
• Гар зузаан: 5мм
• Ёроолын хавтан зузаан: 2мм
• Дээд хавтан зузаан: 2мм
• Хамгийн их нислэгийн стак өндөр: 23мм
• Хамгийн их VTX өндөр: 23мм
• FC бэхлэх хэмжээ: 20×20/Φ3 мм
• VTX бэхлэх хэмжээ: 20×20/Φ3 мм
• Мотор бэхлэх хэмжээ: 16×16/Φ3мм
• Жин: 92г
• Нийцлэл: BLITZ Mini Force 600mW VTX, BLITZ RACE 5.8G 25mW VTX

Багцад багтсан зүйлс

• 1 × Mach R5 Ultra их биеийн багц (угсраагүй)
• 2 × Батерейний бүс
• 1 × TPU эд ангийн багц
• 2 × Гулсахаас хамгаалсан батерейний дэвсгэр
• 4 × Моторын утас хамгаалах хоолой
• 1 × Шурагны уут

Мэргэжлийн тайлбар

Wheelbase (190мм): Диагоналиар эсрэг моторуудын хоорондох зай - 5 инч классын уралдааны дроны стандарт хэмжээ

5мм гар: Мөргөлдөөнд тэсвэртэй зузаан гар - уралдааны дроны гол онцлог

20×20/Φ3мм: 20×20мм бэхлэх хувилбар (M2 шураг) ба 3мм диаметртэй нүхний хувилбар

16×16мм мотор бэхлэлт: Т9 (1104-1306) классын моторт тохиромжтой бэхлэлтийн хэв маяг

23мм стак өндөр: FC + ESC хавтангуудын нийт өндөр хязгаар - өндөр биш уралдааны электроникт зориулсан

TPU: Thermoplastic Polyurethane - уян хатан, мөргөлдөөнд тэсвэртэй 3D хэвлэх материал

Уралдааны дроны онцлог

• Хөнгөн жин (92г) - их биеийн багц гэдгээрээ хөнгөн
• Хатуу бүтэц - 5мм гар + нүүрстөрөгчийн хавтангууд
• Хялбар засвар - хуванцар эд ангиуд хялбар солигддог
• Уян хатан бэхлэлт - 20×20 ба 16×16 стандарт бэхлэлтийг дэмжинэ

Энэхүү их биеийн багц нь 5 инч уралдааны дрон хийхэд зориулагдсан, хурдан хөдөлгөөн, мөргөлдөөнд тэсвэртэй байдал, хялбар засвар үйлчилгээг тэнцвэржүүлсэн мэргэжлийн зэрэглэлийн бүтээгдэхүүн юм.

Gemfan 1219S 3-н иртэй сэнс нь татах хүч, удирдах чадвар, нарийвчлалыг хамгийн оновчтойгоор хослуулсан гайхалтай шийдэл юм. Энэхүү сэнс нь анхны 1219 загвараас илүү хөнгөн боловч материалын бат бөх чанарыг хадгалж, эргэлтийн хурд өндөр нөхцөлд ч хариу үйлдэл илүү шуурхай байх боломжийг олгодог.

Ийм онцлог нь хүч үүсгэх чадварт нөлөөлөхгүй бөгөөд өндөр хурдны эргэлтэд тохиромжтой. Freestyle нислэгийн Split-S гэх мэт нарийн маневр эсвэл хурдны зам дээрх ойрхон эргэлттэй саадын дундуур нисэх үед илүү жигд, хяналттай нислэгийг хангаж, 65мм хэмжээтэй whoop дроныг уралдааны замыг эзэгнэхэд бэлэн болгоно.

Техникийн үзүүлэлт

• Зүйл: Gemfan 1219S 3-н иртэй сэнс (1.0мм голтой)
• Өнгө: Ил тод / Ил тод цэнхэр / Ил тод саарал / Гэрэлтдэг (Fluorescent)
• Жин: 0.74г / иж бүрдэл
• Ирний тоо: 3
• Материал: Поликарбонат (Polycarbonate)
• Сэнсний диаметр: 31мм
• Голны нүхний хэмжээ: 1.0мм

Диаграм
Доорх зурагт Gemfan 1219S 3-н иртэй сэнс (1.0мм голтой)-г үзүүлсэн болно.

Санал болгох эд ангиуд

• Мотор: 0702 Brushless Motors, 0702E Brushless Motors, 0802SE Brushless Motors
• Дөрвөн сэнст дрон: Meteor65, Meteor65 Pro, Air65

Савлагаа

• 2 × Gemfan 1219S 3-н иртэй сэнс CW (баруун эргэх)
• 2 × Gemfan 1219S 3-н иртэй сэнс CCW (зүүн эргэх)

About this product

Gemfan Vanover 5136 3-иртэй сэнсээр илүү их хүч, хяналт, хурдыг мэдэр! Энэхүү сэнсийг алдартай FPV нисгэгч Captain Vanover-той хамтран бүтээжээ. Нимгэн поликарбонат материалаар хийгдсэн энэхүү гурван иртэй сэнс нь таны квадкоптерыг газраас хүчтэй хөөргөж, шинэ түвшний фристайл уралдааныг мэдрүүлнэ!

📺 Видео: VannyStyle 5136 - Gemfan x Alex Vanover

Онцлог шинжүүд

• Өнгөний сонголт: Шөнө дундын хар, Неон шар, Тунгалаг цэнхэр, Тунгалаг ногоон, Тунгалаг улаан
• FPV нисгэгч Captain Vanover-той хамтран бүтээв
• Фристайл болон уралдаанд тохиромжтой
• CW (баруун эргэх) ба CCW (зүүн эргэх) эргэлтийн сэнс
• “VannyStyle” пропс дизайн
• 5.1 инчийн диаметртэй
• 3 иртэй

Үзүүлэлтүүд

• Барааны нэр: Gemfan Vanover 5136
• Ирний диаметр: 5.1"
• Материал: Поликарбонат
• Жин: 4.3г
• Голны диаметр: 5мм
• Питч (ирний налуу): 3.6"
• Ирний тоо: 3

Савлагаанд багтсан зүйлс

• 2 x Gemfan Vanover 5136 3-иртэй сэнс (зүүн эргэлт – CCW)
• 2 x Gemfan Vanover 5136 3-иртэй сэнс (баруун эргэлт – CW)

Хэрэв та хүсвэл бусад Gemfan сэнснүүдийг ч мөн адил орчуулж өгч болно.

Бүтээгдэхүүний танилцуулга

Gemfan Hurricane 51466 MCK Edition V2 нь өндөр хурдны, шаламгай удирдлагатай нислэгт зориулсан хөнгөн, бат бөх 3-иртэй сэнс юм. Зөвхөн 4.2 грамм жинтэй тул илүү хурдан эргэх (RPM) чадвартай бөгөөд хариу үйлдэл нь хосгүй.

51499 Hurricane-тай харьцуулахад энэхүү 51466 загвар нь илүү нарийхан иртэй, нимгэн ирний өргөнтэй тул илүү өндөр эргэлтийн үед онцгой гүйцэтгэл үзүүлдэг. V2 хувилбар нь илүү сайн барилт, жигд нислэгийг хангаж өгсөн ба энэ нь MCK-ийн хөгжүүлэлтийн туршлага дээр суурилсан.

Хөнгөн хэрнээ гайхалтай бат бөх — хэрэв сэнс тахийвал, буцааж засах боломж өндөртэй. Фристайл болон дотор талбайн уралдаанд төгс тохиромжтой.

🎬 Видео: MCK-тай шинэ 51466 MCK V2 сэнсний талаархи ярилцлага үзэх боломжтой

Үзүүлэлтүүд

• Төрөл: 51466 V2
• Ирний тоо: 3
• Материал: Поликарбонат (PC)
• Налуу (Pitch): 3.6"
• Сэнсний нийт диаметр (Prop Disk): 131.8мм (~5.1")
• Төв зузаан: 6.8мм
• Тэнхлэгийн дотоод диаметр: 5мм
• Ирний хамгийн их өргөн: 15мм
• Жин: 4.2г

Савлагаанд багтсан

• 2 x CW (цагийн зүүний дагуу) Gemfan Hurricane 51466 V2 3-иртэй сэнс – MCK Edition
• 2 x CCW (цагийн зүүний эсрэг) Gemfan Hurricane 51466 V2 3-иртэй сэнс – MCK Edition

Энэхүү Gemfan MCK Edition сэнс нь хөнгөн, хурдан, өндөр хариу үйлдэлтэй байхаар бүтээгдсэн бөгөөд мэргэжлийн нисгэгчид болон уралдаанчид-д онцгой туршлага мэдрүүлнэ.

Бүтээгдэхүүний тухай

Gemfan Hurricane DP 51433 гурван иртэй сэнс нь өндөр хурдны нислэгт зориулагдан бүтээгдсэн. Энэхүү сэнс нь 5.1 инчийн диаметртэй, 4.33 хэмжээтэй налуутай, 5мм тэнхлэгийн нүхтэй ба ердөө 3.8 грамм жинтэй тул хөнгөн, хүчтэй гүйцэтгэлтэй.

🌀 Өнгөний сонголттой:
Skitzo Galaxy (солонгорсон хээтэй)

Үзүүлэлтүүд

• Диаметр: 5.1" (129.3мм)
• Налуу (Pitch): 4.33
• Ирний тоо: 3
• Материал: Поликарбонат
• Ирний хамгийн их өргөн: 15.43мм
• Төв зузаан (Hub Thickness): 7мм
• Тэнхлэгийн нүх (Shaft Hole): 5мм
• Жин: 3.8г

Савлагаанд багтсан

• 2 x CW (цагийн зүүний дагуу) Gemfan Hurricane Durable 51433 3-иртэй сэнс
• 2 x CCW (цагийн зүүний эсрэг) Gemfan Hurricane Durable 51433 3-иртэй сэнс

Эдгээр сэнс нь хурдан хариу үйлдэл, бүрэн хяналт, болон өндөр бат бөх чанар-ыг хослуулсан тул уралдааны болон акробатын нислэгт төгс тохирно.

Бүтээгдэхүүний тухай

Gemfan Hurricane DP 51433 гурван иртэй сэнс нь өндөр хурдны нислэгт зориулагдан бүтээгдсэн. Энэхүү сэнс нь 5.1 инчийн диаметртэй, 4.33 хэмжээтэй налуутай, 5мм тэнхлэгийн нүхтэй ба ердөө 3.8 грамм жинтэй тул хөнгөн, хүчтэй гүйцэтгэлтэй.

🌀 Өнгөний сонголттой:
Хар, Тунгалаг, Хар, Улбар шар, Ягаан, Ягаан ягаан, Шар

Үзүүлэлтүүд

• Диаметр: 5.1" (129.3мм)
• Налуу (Pitch): 4.33
• Ирний тоо: 3
• Материал: Поликарбонат
• Ирний хамгийн их өргөн: 15.43мм
• Төв зузаан (Hub Thickness): 7мм
• Тэнхлэгийн нүх (Shaft Hole): 5мм
• Жин: 3.8г

Савлагаанд багтсан

• 2 x CW (цагийн зүүний дагуу) Gemfan Hurricane Durable 51433 3-иртэй сэнс
• 2 x CCW (цагийн зүүний эсрэг) Gemfan Hurricane Durable 51433 3-иртэй сэнс

Эдгээр сэнс нь хурдан хариу үйлдэл, бүрэн хяналт, болон өндөр бат бөх чанар-ыг хослуулсан тул уралдааны болон акробатын нислэгт төгс тохирно.

Бүтээгдэхүүний тухай

Gemfan нь хурдтай хариу үйлдэл үзүүлэх чадвар болон бат бөх чанараараа алдартай. Шинэлэг Floppy Proppy эвхэгддэг сэнс нь үүнийг баталж байна!
6 инчийн диаметртэй, 3 инчийн питчтэй, ердөө 6 грамм жинтэй энэхүү сэнс нь POPO системтэй нийцдэг!

📌 Анхааруулга: Сэнсийг суурилуулахдаа доорх зурагчилгааг дагах шаардлагатай. Бүх логонууд дээш харсан байх ёстой. Буруу чиглэлд суурилуулах нь гэмтэл үүсгэж болзошгүй!

Онцлог шинжүүд

• Хэмжээ: 6.0x3.0 инч (6030)
• Ирний тоо: 3
• Материал: Поликарбонат (PC)
• POPO системтэй нийцтэй
• Эвхэгддэг хийц – авсаархан, хамгаалалт сайтай
• Өнгөний сонголт:
  • • Тунгалаг хар (Transparent Black)
    • Цагаан (Transparent White)

Үзүүлэлтүүд

• Брэнд: Gemfan
• Загвар: F6030
• Диаметр: 152.8 мм (6 инч)
• Питч: 3 инч
• Их биеийн зузаан: 7 мм
• Голны диаметр: 5 мм / POPO
• Ирний хамгийн их өргөн: 17 мм
• Жин: 6 грамм

Савлагаанд багтсан зүйлс

• 1 x Сэнс холбох гол (Hub Assembly)
• 2 x Баруун эргэлттэй (CW) эвхэгддэг сэнс
• 2 x Зүүн эргэлттэй (CCW) эвхэгддэг сэнс

iFlight FPV Дроны Зориулсан RGB LED Модуль – Шөнийн Гэрэлтүүлэгтэй Цүнхний Аксессуар!

Шөнийн харанхуйд дроны цүнхээ амархан олж, эсвэл LED гэрлээр онцгой өнгө нэмээрэй! Манай интегралчлагдсан RGB LED модуль нь iFlight FPV Drone Backpack-д зориулсан төгс шийдэл юм.

Үзүүлэлтүүд (Specs):

• Гэрлийн чийдэнгийн загвар: SK6812
• Ажиллах хүчдэл: 2–6S (HV баттерей ашиглахыг зөвлөдөггүй)
• Холболт: XT60
• Эрчим хүчний хэрэглээ: 0.04W (standby), 1.2W (MAX)
• Ажиллах хугацаа: 25–30 цаг (6S 1300mAh баттерейгаар)
• Өнгө: RGB олон өнгө
• Хүчдэлийн хамгаалалт: Баттерейн хүчдэл 3.6V-оос доош буухад автомат унтарна.

Савлагаанд багтсан зүйлс:

• 1 × RGB LED модуль

iFlight FPV Дроны Үүргэвч V2 – Шинэчилсэн Загвар

iFlight-ийн шинэчлэгдсэн FPV дроны үүргэвч нь таны тоног төхөөрөмжийг аюулгүй, тохиромжтой зөөвөрлөх төгс сонголт юм. Дээд ба доод хоёр давхаргатай үндсэн тасалгааг багтаасан 6 хадгалах хэсэгтэй бөгөөд дээрх давхарт удирдлага, доод давхарт салдаг дотор ууттай DSLR камер байрлуулах боломжтой. Дотоод халаас нь файлууд, таблет болон зөөврийн компьютер хадгалахад тохиромжтой.

Солигддог хуваалт ашиглан тоног төхөөрөмжийн хэмжээнд тохируулан зайг өөрчлөх боломжтой. PU бүрээстэй ус, шороо, урагдалд тэсвэртэй даавуугаар хийгдсэн тул гадны нөхцөлөөс айх хэрэггүй.

Онцлог Шинжүүд

1. Хамгаалалтын Систем
PU бүрээстэй усны хамгаалалттай даавуу нь цацрагаас хамгаалж, урагдахад тэсвэртэй. YKK усны хамгаалалттай цахилгаан нь нэг гараар нээж хаахад хялбар бөгөөд таны тоног төхөөрөмжийг найдвартай хамгаална.

2. Бүрэн Нээлттэй Дизайн
Урд flap нь 180° нээгддэг тул доторхийг бүхэлд нь харах, тоног төхөөрөмжөө хурдан шалгах боломжтой.

3. Зай Талбайн Аварга
Дээрээ удирдлагад зориулсан хатуу хураалттай хурдан нэвтрэх хэсэгтэй. Дотор нь DIY хуваалттай уян хатан зохион байгуулалт хийж болно. Мөр, хажуу болон бүсийн жижиг халаастай.

4. Гадна Бэхэлгээ
Дронд зориулсан хурдан бэхэлгээний талбай болон олон төрлийн гадаад холболтын цэгтэй.

5. Мэргэжлийн Зөөвөрлөх Систем
3D-бүсэлхий дэмжлэгтэй, арын хэсэг нь бат бөх, агаар нэвтрүүлэх торон давхарга болон өргөн дэртэй мөрөвч нь удаан хугацаанд зүүхэд тав тухыг нэмэгдүүлнэ.

6. Дэлгэрэнгүй Давуу Тал
Зузаан арьсан суурь нь элэгдэлд тэсвэртэй. Муруй цахилгаан татагч нь солиход хялбар. Тээшний бүсэд суурилуулах боломжтой бөгөөд том хажуугийн нээлхийтэй.

Үзүүлэлтүүд

• Жин: 2.95 кг
• Багтаамж: 35 литр
• Хэмжээ: 38 × 22 × 54 см
• Өнгө: Хар
• Материал: PU бүрээстэй даавуу
• Хувийн эд зүйл хадгалах: Боломжтой
• Төрөл: Үүргэвч
• Усны хамгаалалт: Тийм

Савлагаанд багтсан зүйлс

• 1 x iFlight FPV Drone Backpack V2

Үзүүлэлтүүд

• Брэнд: iFlight
• Материал: PVC (галд тэсвэртэй, дулаан тусгаарлагч)
• Хэмжээ: 24 × 9 × 16 см
• Өнгө: Хар

Гол онцлог

• Өндөр хамгаалалттай:
• Дулаанд тэсвэртэй
• Дэлбэрэлтээс хамгаална
• LiPo батерей цэнэглэх, хадгалахад аюулгүй байдлыг нэмэгдүүлнэ

Анхааруулга

1. Батерей цэнэглэж байх үедээ хэзээ ч орхихгүй байх
2. Батерейг шатамхай бус гадаргуу дээр цэнэглэх
3. Цүнхний тагийг сайн битүүмжилж цэнэглэх
4. Энэ цүнх нь LiPo батерейн шаталтын эрсдэлийг багасгах зорилготой (гал гарсан тохиолдолд гэмтлийг бууруулна)

Савлагаанд багтсан зүйлс

• 1 × LiPo Battery хамгаалалтын цүнх

Энэхүү дэлбэрэлтээс хамгаалсан цүнх нь таны FPV дронуудын батерейг аюулгүйгээр хадгалах ба цэнэглэх үед тань зайлшгүй хэрэгцээтэй нэмэлт хамгаалалт болно.

Тайлбар

iFlight FPV үүргэвч нь таны FPV дрон болон дагалдах хэрэгслийг аюулгүй, зохион байгуулалттайгаар тээвэрлэхэд зориулагдсан мэргэжлийн цүнх юм.
Доторх хуваалт нь өөрчилж болдог учраас бүх төрлийн тоног төхөөрөмжөө багтаахаар хэмжээг тохируулан хувааж болно. Асар их хэмжээтэй — 33 литр, зарим дроныг бүр дотор нь хийж авч явах боломжтой. Гадна талын хамгаалалттай халааснуудад сэлбэг, хэрэгсэл, пропеллер, бүр хүрэм, нэмэлт дотуур хувцас ч хийж болно (250м өндөр барилгаар шумбахад хэрэг болох ч юм билүү!).

Үүргэвч нь радиоуправлалт, FPV нүдний шил, даралт тэсвэртэй 17 инч хүртэлх зөөврийн компьютер хадгалах тусдаа тасалгаатай. Усанд тэсвэртэй гадаргуу, нэмэлт борооны бүрхүүлтэй тул та норсон ч, тоног төхөөрөмж тань хуурай үлдэнэ. Гадаа харанхуйд гаднах RGB гэрлээр тодорч, цүнхээ хялбархан олох боломжтой.

Онцлог

✅ Өөрчлөгдөх хуваалтууд
Тоног төхөөрөмждөө тааруулан тасалгаа үүсгэх боломжтой.
⠀
✅ Зөөврийн компьютерын тусдаа тасалгаа
17 инч хүртэлх хэмжээтэй компьютер хадгалах боломжтой.
⠀
✅ Усанд тэсвэртэй
Бүрэн усны хамгаалалттай гадаргуу ба нэмэлт борооны бүрхүүлтэй.
⠀
✅ RGB гэрэлтүүлэг
Гаднах бүрхүүлд суурилуулсан өнгө солигддог гэрэл.
⠀
✅ Асар их багтаамж
33 литрийн дотоод багтаамжтай.

Өөрчлөлтийн тэмдэглэл

2023 оны 8-р сарын 21: Тээвэрлэлтийн шаардлагын улмаас савлагааны аргачлал өөрчлөгдсөн.
Та цүнхийг хүлээн авсны дараа дараах зааврын дагуу хуваалтыг угсраарай:
👉 Суулгах зааврын бичлэг

Үзүүлэлтүүд

• Жин: 2.6 кг
• Багтаамж: 33 литр
• Дотоод хэмжээ: 50 × 32 × 24 см
• Гаднах хэмжээ: 53 × 34 × 26 см
• Өнгө: Хар / Камуфляж
• Тохирох дронууд: Micro-оос X8 хэмжээтэй хүртэл
• Компьютерийн дээд өндөр: 34 см
• Материал: 1200D нейлон (гадна), 210D полиэфир (дотор)
• Удирдлагын тасалгаа: 21 × 12 × 11 см
• Хувийн хэрэглээний хэсэг: Байгаа
• Багийн төрөл: Үүргэвч
• Усны хамгаалалттай: Тийм

RGB LED Модуль (тусад нь худалдаж авна)

• LED загвар: SK6812
• Ажиллах хүчдэл: 2–6S (HV зай хэрэглэхийг зөвлөдөггүй)
• Холбогч: XT60
• Эрчим хүчний хэрэглээ: 0.04W (бэлэн байдал), 1.2W (хамгийн их)
• Ажиллах хугацаа: 25–30 цаг (6S 1300mAh батерейгаар)
• Өнгө: Олон өнгийн RGB
• Хамгаалалт: Хүчдэл 3.6V-оос доош ороход автоматаар унтарна

Савлагаанд багтсан зүйлс

• 1 × iFlight FPV Drone үүргэвч
• 1 × iFlight гал тэсвэртэй батерейн гар цүнх
• 2 × Велкро оосор

Анхааруулга

• RGB LED модуль савлагаанд багтаагүй, тусад нь авах шаардлагатай.
• Хэмжээ ихтэй тул үнэ төлбөргүй хүргэлтэнд хамрагдахгүй.

Бид ExpressLRS протоколтой дрон уралдаанд зориулан Зул сарын тусгай загвартай уралдааны хаалга ба далбаа бүтээсэн бөгөөд эдгээр нь улирлын онцлогт тохирсон загвартай юм!

Уралдааны үйл ажиллагаанд гайхалтай гэрэл эффект оруулахын тулд LED туузыг сагсандаа нэмэхийг зөвлөж байна.

Сав багцад багтсан зүйлс

• 4* Цагираг хэлбэртэй уралдааны хаалга (LED гэрэл суурилуулах зориулалттай нүхтэй)
• 1* Савлагааны уут

Видео зөвлөмж: Mr ShutterBug-ийн хийсэн "Micro Drone Night" видеог үзэж, эдгээр замын хэрэгслийн үр нөлөөг харж болно

Цагираг хаалганд хийгдсэн сайжруулалт

• Дотоод цагираг дагуу LED гэрэл угсрах зориулалттай нэмэлт нүхнүүд нэмэгдсэн.

• Материал: Tricot (уян, бат бөх даавуу)

Цагираг хаалганы техникийн үзүүлэлтүүд

Бид шинэ загварын хээтэй Зул сарын тусгай цувралын уралдааны хаалга, далбаа бүтээсэн бөгөөд эдгээр нь баярын уур амьсгалд нийцэхээс гадна уралдааны талбайг сонирхолтой болгодог.

BETAFPV Уралдааны Далбаа + LED гэрлийн тууз = FPV уралдаанд төгс хослол
Энэ хослол нь уралдааны талбайн харааны тэмдэглэгээ байгаад зогсохгүй гайхалтай гэрэл эффект бүрдүүлнэ.

Видео зөвлөмж: Mr. ShutterBug-ийн “Micro Drone Night” видеог үзэж эдгээр замын хэрэгслүүд хэр үр дүнтэй болохыг мэдрээрэй

Уралдааны Далбааны ОНЦЛОГ

• LED гэрлийн туузыг нэвтрүүлэх зориулалттай нэмэлт нүхнүүдтэй.

• Материал: Tricot даавуу (уян, хөнгөн, бат бөх)

• Далбааны туухай нь 3 хэсэгт хуваагддаг тул авч явахад авсаархан
• Хялбар угсарч, эвхээд уутандаа хийж авч явах боломжтой

Сав багцад багтсан зүйлс

• 1 * BETAFPV уралдааны далбаа
• 3 * Хөнгөн цагаан туухай
• 1 * Газар суурилуулах шон
• 1 * Зөөврийн уут

Бид Зул сарын тусгай загвартай уралдааны хаалга, далбаа бүтээсэн бөгөөд эдгээр нь баярын улиралд уралдааны талбайг өвөрмөц чимэглэлтэй болгож өгдөг!

BETAFPV нум хаалга дээр хэд хэдэн сайжруулалт хийгдсэн. LED гэрлийн туузыг нэвтрүүлэх зориулалттай нэмэлт нүхнүүд нэмэгдсэн бөгөөд хаалганы материалд tricot даавуу ашигласнаар жинг нь хөнгөн болгосон.

Видео зөвлөмж: Mr ShutterBug -ийн Micro Drone Night видеог үзэж эдгээр уралдааны хэрэгслүүд ямар үр дүнтэй болохыг хараарай

Нуман хаалганы ОНЦЛОГ

• LED гэрлийн туузыг нэвтрүүлэх нэмэлт нүхнүүдтэй.

• Материал: Tricot даавуу (хөнгөн, уян даавуу)

ТЕХНИКИЙН ҮЗҮҮЛЭЛТ

Whoop дрон уралдааны зам хэрхэн зохион байгуулах вэ?

Дотор орчны FPV Whoop уралдааны зам байгуулахад хэдэн ширхэг далбаа, хаалга шаардлагатай вэ? HK багийн жишээг энд харууллаа.

Нийтдээ:
✅ 6 ширхэг далбаа
✅ 3 ширхэг хаалга
✅ 2 ширхэг цагираг хаалга ашиглагдсан байна..

Сав багцад багтсан зүйлс

• 1 * BETAFPV уралдааны нум хаалга
• 2 * Уян туухай (хаалганы багана)
• 2 * Газар суурилуулах ган хөл (баруун өнцөгт)
• 1 * Зөөврийн уут

Matrix 1S 5IN1 II Brushless Flight Controller нь буулт хийхээс татгалздаг нисгэгчдэд зориулсан дараагийн үеийн нислэгийн хянагч юм. Батлагдсан бүхнийг нэгтгэсэн загвар дээр суурилан, гүйцэтгэл болон бат бөх чанарт томоохон ахиц гаргажээ. 12A тасралтгүй ESC-ийн хүчтэй чадлыг, 3 цэгийн суурилуулалтын ослоос хамгаалах итгэлийг, мөн Plug & Play эсвэл DIY хувилбаруудын бүтээх уян хатан байдлыг мэдэрнэ үү. Энэ нь таны хамгийн өндөр шаардлагатай 1S whoop бүтээлүүдэд зориулсан бат бөх, өндөр гаралттай гол бүрэлдэхүүн юм.

Анхааруулга

• Нислэгийн хянагчид үйлдвэрлэгчийн алдаанаас хамгаалагдсан. Хэрэглэгчийн алдаа, бие махбодийн осол, суурилуулалт эсвэл задлах үеийн гэмтэл, өөрчлөлт, хүчдэлийн огцом өсөлт, цахилгааны гал, усны нөлөөгөөр үүссэн асуудлууд хамгаалалтанд орохгүй.
• VTX Эрчим хүч: Илүү өндөр VTX эрчим хүч нь илүү их энерги хэрэглэж, илүү их дулаан үүсгэдэг тул нислэгийн хугацааг багасгадаг. Дотоод орчинд илүү сайн нислэгийн хугацаа авахын тулд 25~100mW эрчим хүчийг ашиглаарай.
• VTX Антен: Зураг дамжуулах антеныг нислэгийн хяналтыг асаахаас өмнө холбож, суурилуулна уу. Эсвэл дамжуулах хүчийг 0 болгож, шаталтаас сэргийлээрэй.


Товч онцлогууд

• Бүх нэгтгэсэн шийдэл: FC, ESC, OSD, Serial ELRS 2.4GHz RX болон 5.8GHz 400mW VTX-г нэг компакт нэгжид нэгтгэсэн.
• Шинэчилсэн 12A тасралтгүй ESC: 12A тасралтгүй гүйдэл (дээд тал нь 18A) өгч хүчтэй хөдөлгүүрийг хангана.
• Сайжруулсан бат бөх байдал: Осолдох үед цохилтыг шингээж, гол бүрэлдэхүүн хэсгүүдийг хамгаалах 3 цэгийн бат бөх суурилуулалтын систем болон 1.0мм зузаан PCB-тэй.
• Уян хатан угсралтын сонголтууд: Мэргэжлийн түвшин эсвэл жингийн хүсэлтийн дагуу гагнаагүй болон гагнасан хувилбаруудыг санал болгодог. Илүү том гагнуурын талбайтай тул өөрийн гэсэн утас холболтыг илүү хялбар, найдвартай болгодог.
• Дэвшилтэт гол бүрэлдэхүүн хэсгүүд: Нарийвчилсан уралдаан болон нарийн төвөгтэй freestyle хөдөлгөөнд зориулсан хүчирхэг G473 процессор дээр суурилсан.
  Оптимизаци хийсэн зохион байгуулалт: Сайжруулсан бүрэлдэхүүн хэсгүүдийн байрлал нь бат бөх байдал болон нийт найдвартай байдлыг дээшлүүлдэг.

Үзүүлэлтүүд
FC

• MCU: STM32G473CEU6
• Гироскоп: ICM42688P
• Blackbox санах ой: 16MB
• Сенсор: Хүчдэл ба Одоогийн
• BEC: 5V, Хамгийн их 3A
• UART: UART 1, UART 2 (VTX-д зориулсан), UART 3 (RX-д зориулсан), UART 4
• BetaFlight OSD: AT7456E
• ESC: 12A тасралтгүй
• RX: Серийн ELRS 2.4GHz (V3.4.3)
• VTX: 5.8GHz 48 сувгууд, Хамгийн их 400mW
• FC фирмвэр: Betaflight_4.5.3_BETAFPVG473_V2
• USB порт: SH1.0-4Pin
• Мотор холбогч: JST1.25
• Баттерей холбогч: BT2.0
• Суурилуулах нүхний хэмжээ: 26мм x 26мм
• Жин: 4.1±0.1г (халаагүй), 3.76г (халагдсан шаардлагатай)

ESC

• Хүчдэл оруулах: Зөвхөн 1S
• Одоогийн: 12A тасралтгүй, 18A оргил
• ESC фирмвэр: BB51 Bluejay фирмвэрт зориулсан A_X_5_96KHz_V0.19.hex
• Дижитал дохионы протокол: DShot300, DShot600

VTX

• Гаралтын хүч: 25/100/200/400/PIT
• Давтамж: 5.8GHz 48 сувгууд, Raceband-тэй: 5658~5917MHz
• Сувгийн сонголт: SmartAudio2.0
• Модуляцийн төрөл: FM
• Давтамжийн хяналт: PLL
• Бүх гармоник: Хамгийн их -50dBm
• Давтамжийн тогтвортой байдал: ±100KHz (Дундаж)
• Давтамжийн нарийвчлал: ±200KHz (Дундаж)
• Сувгийн дамжуулагчийн алдаа: ±1.5dB
• Антенны порт: 50 Ω
• Ажиллах температур: -10℃~80℃

Диаграмм

Сайжруулсан 12A тасралтгүй ESC
Matrix 5IN1 II нь 5A-аас 12A тасралтгүй гүйдэлд (дээд тал нь 18A) хүчтэй ESC-ээр шинэчлэгдсэн бөгөөд 1S whoops-ийн өндөр гүйдлийн шаардлагыг хангах зориулалттай. Энэ өсөлтийг 12 MOS транзисторыг самбар дээр шууд нэгтгэснээр, хатуу туршилтын үр дүнд хэрэгжүүлсэн. Алтан бүрсэн моторын холбогчтой хослуулснаар илүү сайн дамжуулалт, хүчний хүргэлтийг хангаж, илүү хүчтэй, хурдан хариу үйлдэл үзүүлэх түлхэц өгдөг.

Сайжруулсан бат бөх байдал ба ослоос хамгаалах
Ослын найдвартай байдлын талаархи олон нийтийн санал хүсэлтийн дагуу боловсруулсан энэхүү самбар нь одоо 3 цэгийн бэхэлгээний системтэй болсон. Энэ загвар нь мөргөлтийн үед чухал зөөлөвчийн зай үүсгэж, гол бүрэлдэхүүн хэсгүүдэд ирэх ачааллыг бууруулж, эвдрэл гэмтлийн түвшинг 80%-иар бууруулдаг. 1.0 мм зузаан PCB болон оновчтой бүрэлдэхүүн хэсгийн зохион байгуулалттай хослуулан, Matrix 5IN1 II нь хүнд мөргөлтүүдийг тэсвэрлэхээр бүтээгдсэн.

оёр угсрах сонголт: Гагнаасгүй эсвэл гагнаас шаардлагатай
Өөр өөр угсрагчдад тохируулахын тулд Matrix 5IN1 II нь хоёр хувилбартай: гагнаасгүй болон гагнаас шаардлагатай. Гагнаасгүй хувилбарт моторын холбогч болон цахилгаан кабель нь хурдан, хялбар суурилуулалт хийхийн тулд урьдчилан гагнасан байдаг бол гагнаас шаардлагатай хувилбарт нь тусгай утас холбох зориулалттай алтлагдсан JST1.25 холбогч болон BT2.0 U кабель багцад орсон байдаг. Том гагнуурын дэвсгэрүүд нь жинг хэмнэхийн тулд шууд гагнаж болох боломжийг олгодог.

Matrix 5IN1 II vs. Matrix 5IN1 vs. Air 5IN1
Гурван нислэгийн удирдлага нь ижил үндсэн MCU, OSD, RX, ба VTX-тэй. Matrix 5IN1 II нь дараагийн үеийн тэнцвэр бөгөөд Matrix цувралын бат бөх 1мм зузаан самбар ба том гагнуурын дэвсгэрүүдийг гайхалтай хөнгөн загвартай хослуулсан—Air 5IN1-ээс ердөө 0.16г-аар илүү жинтэй. Энэ нь 12A тасралтгүй (18A оргил) ESC, алтан бүрсэн холбогч, гурван цэгийн бэхэлгээтэй онцлог бөгөөд өндөр гүйцэтгэлтэй бүтээлд илүү хүч чадал, хамгийн бат бөх ослоос хамгаалах чадварыг өгдөг.

Сериал ELRS 2.4G RX
Сериал ELRS 2.4G RX нь хүлээн авагч ба нислэгийн хянагчийн самбарын хооронд харилцахад Crossfire сериал протокол (CRSF протокол)-ыг ашигладаг. Тиймээс Serial ELRS 2.4G RX нь Betaflight нислэгийн хянагчийн фирмварыг флэшлэх шаардлагагүйгээр ELRS V3.0 руу шинэчлэхийг дэмждэг. Гурван удаа асааж/унтраах замаар холболтын горимд орно.

Нислэгийн хянагчийг гурван удаа залгаж салгах;
RX LED нь хурдан хоёр удаа гялалзаж байгаа эсэхийг шалгаарай, энэ нь хүлээн авагч холболтын горимд байгааг илэрхийлнэ;
RF TX модуль эсвэл радио дамжуулагч холболтын горимд орж, холболтын цохилтыг илгээж байгаа эсэхийг шалгаарай;
Хэрэв хүлээн авагчийн гэрэл тогтвортой асаж байвал, холболт амжилттай болсон гэсэн үг.
Serial ELRS 2.4G RX-г Wi-Fi эсвэл Betaflight сериал дамжуулалтын аргаар шинэчлэх боломжтой. Доор Serial ELRS 2.4G RX фирмварыг дамжуулалтын аргаар шинэчлэх арга байна.

FC-г компьютертээ залгаж, Betaflight Configurator биш ExpressLRS Configurator-т холбогдоно;
"BETAFPV 2.4GHz AIO RX" зорилтыг сонгоно;
ExpressLRS Configurator дахь BetaflightPassthrough сонголтоор флэш хийнэ.

Энд Wi-Fi ашиглан фирмвэрийг хэрхэн флэшлэх вэ.

Betaflight фирмвер ба CLI
Betaflight албан ёсны хөгжүүлэгчид гироскопын 42688 хувилбарыг ашиглахыг зөвлөж байна, мөн ICM42688-тэй холбоотой олон асуудлыг 4.5.3 хувилбарт зассан. Илүү ихийг 4.5.3 хувилбараас суралцаарай.

FC фирмвер: Betaflight_4.5.3_BETAFPVG473_V2, download the firmware and CLI dump file

Reference link: https://github.com/betaflight/betaflight/releases/tag/4.5.3

Bluejay ESC фирмвэр
BB51 ESC шийдэлтэйгээр Matrix 1S Brushless Flight Controller нь BB51 Bluejay тоног төхөөрөмжийн A_X_5_96KHz_V0.19.hex дээр суурилсан бөгөөд Betaflight-д D-shot300, D-shot600, мөн RPM шүүлтүүрийг дэмждэг, 24KHz, 48KHz, 96KHz тогтмол PWM давтамжийг сонголт болгон санал болгодог ба өөрийн гэсэн эхлэх дууны аялгууг тохируулж болно.

Фирмвэрийг богино хугацааны зайтай дахин суулгахгүй байх, үгүй бол нислэгийн хянагчийг гацах, шатах магадлалтай.

• ESC-Configurator: https://preview.esc-configurator.com/
• Download BLHeliSuite16714903
• Download the Bluejay ESC firmware. Please choose A_X_5_96KHz_V0.19.hex

Сериал портуудыг хэрхэн ашиглах, Нэгдсэн RX ба VTX
Анхаарна уу, анхдагчаар UART2 нь VTX-тэй холбогдсон бөгөөд UART3 нь RX-тэй холбогдсон байдаг. UART3-г суллахын тулд резисторыг авна уу. Мөн энэ FC нь гадаад CRSF/SBUS хүлээн авагч, GPS, HD VTX эсвэл бусад сериал төхөөрөмжүүдэд ашиглаж болох 2 бүрэн боломжит сериал портыг хадгалдаг. Доорх зургуудыг үзэж болно.

Зөвлөсөн эд ангиуд

• Drones: Air65 II, Air75 II,  Meteor65 Pro, Meteor75 Pro
• Frames: Air65 Champion Frame, Air65 II Frame, Air75 II Frame, Meteor65 Pro Frame, Meteor75 Pro Frame
• Motors: 0702/0702SE Motors, 0802/0802SE Motors, 1102 Motors
• Camera: C03 Micro Camera

Багцад
Matrix 1S 5IN1 II Салдаггүй нислэгийн хянагч (Гагнаагүй хувилбар)

• 1 * Matrix 1S 5IN1 II Brushless Flight Controller (Solder-free Version)
• 1 * Type-C to SH1.0 Adapter
• 1 * SH1.0-4Pin Adapter Cable
• 1 * 5.8G Antenna
• 4 * M1.2*4 Self-tapping Screws
• 4 * M1.4*5 Self-tapping Screws
• 4 * Shock Absorbing Balls

Матрикс 1S 5IN1 II Бүрэн Сойзгүй Нислэгийн Хянагч (Гагнаж суурилуулах шаардлагатай хувилбар)

• 1 * Matrix 1S 5IN1 II Brushless Flight Controller (Solder-required Version)
• 4 * JST 1.25mm Gold Plated Connectors
• 1 * BT2.0 U Cable
• 1 * Type-C to SH1.0 Adapter
• 1 * SH1.0-4Pin Adapter Cable
• 1 * 5.8G Antenna
• 4 * M1.2*4 Self-tapping Screws
• 4 * M1.4*5 Self-tapping Screws
• 4 * Shock Absorbing Balls

Air Brushless нислэгийн хянагч

Air Brushless нислэгийн хянагч нь 1S ангилалд анх удаа STM32G473CEU6 процессорыг ашигласан нислэгийн хянагч бөгөөд, өмнөх F411-тэй харьцуулахад тооцооллын хурд 55%-иар өсөж, хариу үйлдлийн хурд маш өндөр болсон.

Онцлог

• Процессор: STM32G473CEU6 – илүү өндөр хүчин чадал, хурдтай тооцоолол
• Гироскоп: ICM42688P – салбартаа тэргүүлэгч нарийвчлал
• VTX: 5.8G 25mw~400mw суурилуулсан видео дамжуулагч
• Хувилбарууд:
  • 4IN1 – 2.9 г жинтэй
  • 5IN1 – 3.6 г жинтэй (FC, ESC, OSD, RX, VTX бүгд багтсан)

Давуу тал

• Дроны байрлал болон хөдөлгөөнийг өндөр нарийвчлалтай, хурдтай хянах
• Хэт хөнгөн жинтэй атлаа өндөр гүйцэтгэлтэй
• Ирээдүйн ultralight 1S whoop дронуудад хамгийн тохиромжтой дэвшилтэт шийдэл
• “Хурууны өндгөн дээр” удирдаж буй мэт мэдрэмж өгч, өрсөлдөгчдийг хол орхих чадвартай

Тэмдэглэл: BETAFPV нь энэхүү Air Brushless Flight Controller-ийн дизайныг хөгжүүлэхэд үнэтэй санаа, зөвлөгөө өгсөн туршилтын багийн гишүүд болох Don Johnson, Tokyo_Dom, BLACKHORSE, wKich, Travis, Ciotti FPV, Tdog, Anthony Knight, Issac, Albert, sub250g, Tyranttfpv, Wk Breeze нарт гүн талархал илэрхийлж байна.

Анхааруулга

VTX-ийн хүч

• VTX-ийн гаралтын хүч өндөр байх тусам эрчим хүчний хэрэглээ болон дулаан ялгаруулалт ихэсч, нислэгийн хугацаа багасна.
• Дотор орчинд илүү удаан нислэг хийхийн тулд 25~100mW гаралтын хүч ашиглахыг зөвлөж байна.

Калибрласан хүчний хэмжилт

• Температур тогтворжсоны дараа (тогтворжуулах нөхцөл: нислэгийн хянагч асааснаас хойш 60 секунд өнгөрсний дараа) хийсэн хэмжилтийн үр дүн:
  • 25mW-д тохируулсан үед гаралтын хүч нь 14dBm ± 0.8dBm буюу ойролцоогоор 21mW–30mW байна. Энэ нь стандарт үзүүлэлтэд нийцнэ.

Тестийн мэдээлэл

• Доорх өгөгдөл нь 5IN1 Air FC-ийн VTX-ийг 25mW дээр тохируулж, R1, R3, R5, R7 давтамжийн цэгүүд дээр янз бүрийн хугацаанд авсан хүчний тестийн үр дүн юм.

4IN1 Air FC V1.1 хувилбар нь VTX гаралтын хүчний хэвийн бус байдлын асуудлыг аль хэдийн шийдвэрлэсэн байна.

Моторын утас холболт

• Нислэгийн хянагч дээр моторын утсыг зөвхөн гагнаж холбоно.
• Гагнуур хийхдээ гагнуурын индүүний температурыг 370℃-аас доош байлгах шаардлагатай.
• Гагнуурын хугацааг 1–2 секунд-ээс хэтрүүлэхгүй байх нь зайлшгүй.

Товч агуулга (Bullet Points) – Монгол орчуулга

• Air Brushless Flight Controller нь G473 процессор ашигласан анхны 1S нислэгийн хянагч бөгөөд тооцоолох хурд 55%-иар нэмэгдэж, уралдааны нарийвчлал болон нарийн freestyle маневр хийх үед хариу өгөх хурд нь F411-ээс илт давуу болсон.
• Өндөр нэгтгэлтэй ч илүү хөнгөн загвар, өөрийн бүтээсэн микро хэмжээтэй OSD чиптэй. Зөвхөн 2.9g (4IN1 хувилбар) эсвэл 3.6g (5IN1 хувилбар) жинтэй бөгөөд нэмэлт UART портын сонголттой тул функц өргөтгөлүүдийг хялбархан нэмэх боломжтой, ямар ч нислэгийн нөхцөлд төгс нийцдэг.
• Үндсэндээ 25–400mW хүчтэй суурилуулсан VTX-тэй. Энэ нь угсралтыг хялбарчилж, зай хэмнэн, жинг бууруулж, VTX болон FC тохиргоог хийхэд илүү тохиромжтой болгодог. 5IN1 хувилбар нь бүр Serial ELRS 2.4G RX-ийг нэгтгэсэн.
• Салбартаа тэргүүлэгч ICM42688P гироскоп, интеграл акселерометр, дэвшилтэт мэдрэгчийн калибровк болон шүүлтүүрийн алгоритм, мөн 8K дээж авах хурд-тай. Энэ нь дроны байрлал ба хөдөлгөөний нарийвчлалыг дараагийн түвшинд хүргэнэ.
• 16MB багтаамжтай Black Box-ийн тусламжтай нислэгийн дэлгэрэнгүй мэдээллийг бичиж хадгалах, дүн шинжилгээ хийх боломжтой. Ингэснээр гүйцэтгэлийг дээд түвшинд хүргэж, эвдрэл гэмтлийг үр дүнтэй оношлох боломжтой.

Нислэгийн Хянагчийн (FC) Үзүүлэлтүүд

• Жин: 2.9g (4IN1 хувилбар) / 3.6g (5IN1 хувилбар)
• Суулгах нүхний хэмжээ: 26мм × 26мм
• CPU: STM32G473CEU6 (168MHz)
• Зургаан тэнхлэгийн мэдрэгч: ICM42688P (SPI холболт)
• Blackbox санах ой: 16MB
• Мэдрэгчүүд: Хүчдэл ба гүйдлийн мэдрэгч
• 5V BEC: 5V 3A
• USB порт: SH1.0 4-Pin
• Суурилуулсан ESC: 5A тасралтгүй ажиллагаатай
• RX: Serial ELRS 2.4G (V3.4.3) (зөвхөн 5IN1 хувилбарт)
• 4IN1 хувилбар: FC + ESC + OSD + VTX
• 5IN1 хувилбар: FC + ESC + OSD + VTX + RX

ESC-ийн Үзүүлэлтүүд

• Оролтын хүчдэл: 1S
• FC Firmware хувилбар: Betaflight_4.5.0_BETAFPVG473
• ESC Firmware: A_X_5_96KHz_V0.19.hex (BB51 Bluejay hardware)
• Дэмждэг дохио: D-shot300, D-shot600
• VTX-ийн Үзүүлэлтүүд
• Гаралтын хүч: 25 / 100 / 200 / 400 / PIT
• Давтамж: 5.8GHz, 48 суваг, Raceband (5658~5917MHz)
• Суваг сонголт: SmartAudio 2.0
• Модуляцийн төрөл: FM
• Давтамжийн удирдлага: PLL
• Бүх гармоник: Макс -50dBm
• Давтамжийн тогтвортой байдал: ±100KHz (дундаж)
• Давтамжийн нарийвчлал: ±200KHz (дундаж)
• Суваг тээвэрлэгчийн алдаа: ±1.5dB
• Антенны порт: 50Ω
• Ажиллах температурын хүрээ: -10℃ ~ +80℃

Диаграмм

Доорх нь Air Brushless Flight Controller (5IN1 хувилбар)-ын диаграмм болно.

G473 ба F411-ийн харьцуулалт
Хязгаарлалтад баяртай гэж хэлээд, G473 нислэгийн хяналтын хамгийн сүүлийн үеийн технологийг ашиглан давтагдашгүй нислэгийн туршлагыг мэдрээрэй. Air Brushless Flight Controller нь 168MHz хүртэлх өндөр CPU цагийн хурд, илүү олон буюу 4 сериал порттой бөгөөд үүгээрээ хэт хурдан хариу үйлдэл, дэвшилтэт тооцоолох чадварыг хангаж, өндөр шаардлагатай нислэгт төгс тохирно. Энэ нь таны нислэгийн туршлагыг дараагийн түвшинд хүргэж, өнөөдрийн зах зээл дээрх бүх 1S FC хувилбаруудаас давсан гайхалтай гүйцэтгэлийг үзүүлдэг.

4IN1 ба 5IN1
Хэт хөнгөн 1S Whoop дрон суурилуулахад зориулагдсан энэхүү өндөр интеграцтай Air Brushless Flight Controller-ийг сонгоорой. Үндсэндээ 25–400mW VTX-г суурилуулсан бөгөөд 5IN1 хувилбар нь FC + ESC + OSD + VTX + RX-ийг нэгтгэж, Serial ELRS 2.4G RX-г багтааснаар илүү өндөр интеграц бүхий шийдэл болж өгнө. Ингэснээр угсралтыг хялбарчилж, зай болон жинг хэмнэж, VTX болон FC тохиргоог хийхэд илүү тохиромжтой болно. 4IN1 хувилбар нь RX портыг хассан тул илүү олон төрлийн гадны RX холболтын боломжийг нисгэгчдэд олгож, уян хатан байдлыг нэмэгдүүлдэг.

Serial ELRS 2.4G RX
Serial ELRS 2.4G RX нь Crossfire-ийн сериал протокол (CRSF protocol)-ыг ашиглан хүлээн авагч болон нислэгийн хянагчийн самбарын хооронд мэдээлэл солилцоно. Иймээс Serial ELRS 2.4G RX нь Betaflight нислэгийн хянагчийн програм хангамжийг дахин флаш хийх шаардлагагүйгээр ELRS V3.0 хувилбар руу шинэчлэх боломжтой. Холбох (bind) горимд оруулахын тулд тэжээлийг гурван удаа дараалан асааж унтраана.

1. Нислэгийн хянагчийг гурван удаа залгаж салгана.
2. RX LED хурдан хоёр удаа анивчиж байгаа эсэхийг шалгана — энэ нь хүлээн авагч холболтын горимд орсныг илтгэнэ.
3. RF TX модуль эсвэл радио удирдлагыг холболтын (bind) горимд оруулж, холболтын дохио дамжуулна.
4. Хүлээн авагчийн гэрэл тогтмол асах бол холболт амжилттай болсон гэсэн үг.

Serial ELRS 2.4G RX-ийг Wi-Fi эсвэл Betaflight serial passthrough ашиглан шинэчилж болно. Passthrough ашиглан шинэчлэх арга:

• FC-г компьютерт холбоно, гэхдээ Betaflight configurator-т холбохгүй.
• "BETAFPV 2.4GHz AIO RX" зорилтот төхөөрөмжийг сонгоно.
• ExpressLRS Configurator дотор BetaflightPassthrough сонголтыг ашиглан флаш хийнэ.
  Wi-Fi ашиглан шинэчлэх зааврыг эндээс үзнэ.

Betaflight Firmware ба CLI
Betaflight-ийн албан ёсны хөгжүүлэгчид ICM42688 мэдрэгчийн 42688 хувилбарыг ашиглахыг зөвлөдөг бөгөөд 4.5.0 хувилбарт ICM42688-тай холбоотой олон асуудлыг зассан. Дэлгэрэнгүйг Betaflight 4.5.0 хувилбараас үзнэ үү.

• FC firmware: Betaflight_4.5.0_BETAFPVG473
• Firmware болон CLI dump файлыг татах холбоос:
  https://github.com/betaflight/betaflight/releases/tag/4.5.0

Bluejay ESC Firmware
BB51 ESC шийдлийг ашигласан Air Brushless Flight Controller нь BB51 Bluejay тоног төхөөрөмжид зориулсан A_X_5_96KHz_V0.19.hex firmware дээр суурилдаг. Энэ нь D-shot300, D-shot600-г дэмждэг бөгөөд Betaflight-д RPM filtering хийх боломжтой. Мөн 24KHz, 48KHz, 96KHz тогтмол PWM frequency сонголттой ба custom асаах аялгууг тохируулах боломжтой.

⚠ Анхааруулга
Firmware-ийг богино хугацааны зайтайгаар дахин флаш хийхгүй байх хэрэгтэй. Үгүй бол нислэгийн хянагч гацах эсвэл шатах эрсдэлтэй.

ESC-Configurator: https://preview.esc-configurator.com/
BLHeliSuite татах: BLHeliSuite16714903
Bluejay ESC firmware татах: A_X_5_96KHz_V0.19.hex сонгоно.

Гадаад RX/VTX холбох

Анхааруулга: UART2 порт нь анхнаасаа VTX-д холбогдсон байдаг.
Энэ нислэгийн хянагч дээр нэмэлт CRSF/SBUS хүлээн авагч, GPS, HD VTX эсвэл бусад сериал төхөөрөмжүүдийг холбох боломжтой 3 бүрэн ажиллагаатай сериал порт нөөцлөгдсөн.

Доорх зурагт (FC холболтын схем) үүнийг харуулсан байдаг.

Анхааруулга

• VTX чадал: Дамжуулагчийн чадлыг өндөр тохируулах нь илүү их эрчим хүч зарцуулж, илүү их дулаан үүсгэдэг тул нислэгийн хугацаа багасна. Дотор орчинд илүү удаан нисэхийн тулд 25~100mW чадал ашиглахыг зөвлөж байна.
• Моторын утасны холболт: Нислэгийн хянагч дээр моторын утсыг зөвхөн гагнаж холбох боломжтой. Терминал залгуур ашиглахгүй байх.
• VTX антенн: Нислэгийн хянагчийг асаахаас өмнө дүрс дамжуулах антенныг заавал холбоно уу. Эсвэл дамжуулалтын чадлыг 0 болгон тохируулж шаталтаас сэргийлнэ.

Зөвлөмжит эд ангиуд

• Дрон: Air65, Air75
• Хүрээ: Air65, Air75, Meteor65, Meteor65 Pro, Meteor75 Pro
• Мотор: 0702 / 0702SE, 0802 / 0802SE, 1102
• Хүлээн авагч: ELRS Lite Receiver, ELRS Nano Receiver

Савлагаанд багтсан зүйлс
1 × Air Brushless Flight Controller
1 × 2.4G антенн (зөвхөн 5IN1 хувилбар)
1 × Type-C to SH1.0 адаптер
1 × SH1.0 4-Pin адаптер кабель
1 × 5.8G VTX антенн
1 × BT2.0 U Whoop кабель пигтейл | 40мм
4 × M1.4*4 өөрөө өрөмдөгч шураг
4 × Чичиргээ шингээгч бөмбөг

Манай шинэ BLITZ Stack нь iFlight BNF дронуудад ашиглагддаг бөгөөд хамгийн сүүлийн үеийн өндөр үзүүлэлттэй шийдэл юм. Хэт хурдан AT32F435 MCU, 2-6S батерейд зориулсан хүчирхэг 55A ESC, 30.5x30.5 мм суурилуулах загвар нь таны шинэ фрэймд төгс тохирно.
Сайжруулсан хэлхээний загвар, илүү чанартай эд ангиуд, бага цахилгаан шуугиан! DJI HD VTX холбогчтой (Plug-and-Play, гагнуур шаардлагагүй), FC LED заагч болон LC шүүлтүүртэй.

FC техникийн үзүүлэлт

• MCU: AT32F435RGT7
• Gyro: ICM42688
• Барометр: DPS310
• OSD чип: AT7456E
• Flash: 32MB (Blackbox бичлэг)
• UART порт: 6
• Моторын гаралт: 4x (SH1.0 холбогч)
• I2C serial: SDA / SLA pads
• VTX протокол: Smartaudio / IRC Tramp дэмждэг
• LED хянагч: Тийм
• Дуугарагч (Beeper pad): Тийм
• Firmware зорилт: IFLIGHT_BLITZ_ATF435
• Суулгах хэмжээ: 30.5 × 30.5 мм / 4 мм нүх
• Хэмжээ: 36.5 × 35 мм
• Жин: 7.8 г
• BEC: 5V 2.5A / 9V 2A

ESC техникийн үзүүлэлт

• Суулгах хэмжээ: 30.5 × 30.5 мм / Φ4мм
• Жин: 14.7 г
• Дэмждэг оролт: 2-6S LiPo
• MCU: BB21
• Тогтмол гүйдэл: 55 Ампер
• Дээд гүйдэл (Burst): 65 Ампер
• Гүйдлийн мэдрэгч: Тийм
• BEC: Үгүй
• Current rate: 200
• Дэмждэг протоколууд: DShot150/300/600, MultiShot, OneShot гэх мэт
• Target: Q-H-25 16.7 (BlheliS) / Bluejay Q-H-50 (Bluejay) / Q-H-25 - Bluejay, 0.16, 24kHz

Савлагааны жагсаалт

• 1 x BLITZ ATF435 Flight Controller
• 1 x BLITZ E55S 4-IN-1 2-6S ESC
• 1 x ATF435 Flight Controller утасны багц
• 1 x Силикон резинэн втулк (grommets)

Сайжруулсан хэлхээний бүтэц, илүү чанартай эд анги ба бага цахилгаан шуугиан!

• DJI HD VTX холбогч (Plug-and-Play / Гагнуур шаардлагагүй)
• FC LED заагч – алдааг илрүүлэхэд хялбар.
• LC шүүлтүүртэй.

FC техникийн үзүүлэлт

• MCU: STM32F722
• Gyro: ICM42688
• Барометр: DPS310
• OSD чип: AT7456E
• Flash: 32MB (Blackbox бичлэг)
• UART порт: 6
• Моторын гаралт: 4x (SH1.0 холбогч)
• I2C serial: SDA / SLA pads
• VTX протокол: Smartaudio / IRC Tramp дэмждэг
• LED хянагч: Тийм
• Дуугарагчийн холболт (Beeper pad): Тийм
• Firmware зорилт: IFRC-IFLIGHT_BLITZ_F722
• Суулгах хэмжээ: 30.5 × 30.5мм / 4мм нүхтэй
• Хэмжээ: 36.5 × 35 мм
• Жин: 7.8г
• BEC: 5V 2.5A / 9V 2A

Холболтын зөвлөмж

• UART 1: VTX HD / Аналог
• UART 2: Хүлээн авагч
• UART 3/4/5: GPS болон бусад датчик
• UART 6: ESC Телеметр

ESC техникийн үзүүлэлт

• Суулгах хэмжээ: 30.5 × 30.5мм / Φ4мм
• Жин: 14.7г
• Дэмждэг оролтын хүчдэл: 2-6S LiPo
• MCU: BB21
• Тогтмол гүйдэл: 55 Ампер
• Дээд гүйдэл: 65 Ампер (Burst)
• Гүйдлийн мэдрэгч: Тийм
• BEC: Үгүй
• Current rate: 200
• Дэмждэг протоколууд: DShot150/300/600, MultiShot, OneShot зэрэг
• Target: Q-H-25 16.7 (BlheliS) / Bluejay Q-H-25 (Bluejay)

Савлагааны жагсаалт

• 1 x BLITZ F7 V1.2 Flight Controller
• 1 x BLITZ E55S 4-IN-1 45A 2-6S ESC
• 1 x Боолтын иж бүрдэл

Онцлог Шинжүүд

• Сайжруулсан хэлхээний загвар, илүү чанартай эд анги, багассан цахилгаан дуу чимээ
• DJI HD VTX холбогч (Plug-and-Play, гагнуур шаардлагагүй)
• Алдааг олоход хялбар болгох LED гэрлэн үзүүлэлтүүдтэй
• Betaflight болон Ardupilot үйлдлийн системүүдийг дэмждэг

Өөрчлөлтийн тэмдэглэл

• 2024 оны 6-р сарын 27: BLHeli32 тохиргооны систем хаагдсан тул ESC-ийн параметрүүдийг өөрчлөх шаардлагатай бол "Download" хэсгээс "BLHeliSuite32Test" татаж авна уу.

FC (Flight Controller) техникийн үзүүлэлт

• MCU: STM32F745
• Гироскоп: ICM42688
• Барометр: DPS310
• OSD чип: AT7456E
• Флэш багтаамж: 16MB (Blackbox flash)
• UART: 6
• VTX протоколууд: SmartAudio / IRC Tramp
• LED удирдлага: Тийм
• Beeper pad: Тийм
• Суулгах нүхний загвар: 20×20мм / φ4мм
• Хэмжээ: 30.5×27мм
• Жин: 4.8г
• BEC гаралт: 5V 2.5A (тасралтгүй), 3A оргил (15 секунд)
• BF Firmware загвар: IFLIGHT_BLITZ_F7_AIO
• Ardupilot firmware: arduplane_with_bl

Холболтын зөвлөмж

• UART1: VTX HD / Аналог
• UART2: Хүлээн авагч
• UART3/4/5: GPS эсвэл бусад мэдрэгч
• UART6: ESC Telemetry

ESC техникийн үзүүлэлт

• Суулгах нүхний загвар: 20×20мм / φ4мм
• Жин: 11.3г
• Оролтын хүчдэл: 2–6S Lipo
• MCU: G071
• Тасралтгүй гүйдэл: 55A
• Оргил гүйдэл: 65A
• Одоогийн мэдрэгч: Тийм
• BEC: Байхгүй
• Одоогийн дамжуулах хурд: 200
• Дэмждэг протоколууд: DShot150/300/600, MultiShot, OneShot
• Програм хангамж: BLHeli32
• Firmware загвар: IFLIGHT_BLITZ_G071_01 32.9 / IFLIGHT_BLITZ_G2 32.9

Савлагаанд багтсан

• 1 x BLITZ Mini F745 нислэгийн хянагч
• 1 x BLITZ Mini E55 4-IN-1 2–6S ESC
• 1 x Силикон зөөлөвч (grommets)
• 1 x F7 хянагчийн кабель багц

Тэмдэглэл

Ardupilot firmware-г доорх холбоосоор татаж авна уу:
🔗 firmware.ardupilot.org → BlitzMiniF745

Энэ стек нь авсаархан, хүчирхэг бөгөөд DJI болон аналог системтэй бүрэн нийцтэй профессиональ FPV уралдааны шийдэл юм.

Тайлбар
Цоо шинэ Borg цуврал — Хүч ба Нарийвчлалын гайхамшгийг танилцуулж байна!

Borg 5S RX FC нислэгийн хянагч нь FPV уралдаанд зориулагдсан бөгөөд дээд зэргийн гүйцэтгэлийг санал болгодог. Уг хянагч нь суурилуулсан ELRS 2.4GHz хүлээн авагч болон интеграцлагдсан антенн-тай тул найдвартай холболт, илүү сайн удирдлагыг хангана.

Мөн гадны хүлээн авагч дэмждэг тул хэрэглэгч өөрийн уралдааны хэрэгцээнд нийцүүлэн тохируулах боломжтой. Borg цувралын шинэ технологи таны нислэгийн туршлагыг шинэ шатанд хүргэнэ!

Өөрчлөлтийн тэмдэглэл

• 2025 оны 4-р сарын 9: Хэмжээ 34×28.5мм-ээс 34×27мм болгон өөрчлөгдсөн.
• FC (нислэгийн хянагч) онцлог
• Суулгагдсан ELRS 2.4GHz хүлээн авагч
• Гадны антенн холбох боломжтой
• 4S-8S LIHV батерей дэмждэг
• 12V BEC – VTX-д тогтвортой хүчдэл өгч, удирдлагаар асаах/унтраах боломжтой
• FPC кабель ба SH1.0 холбогч ашигласнаар найдвартай холболт

FC Техникийн үзүүлэлт

• Оролтын хүчдэл: 4–8S (LIHV дэмжинэ)
• MCU: AT32F435RGT7
• Гироскоп: ICM42688
• OSD чип: AT7456E
• Флэш: 16MB (Blackbox)
• UARTs: 4
• Мотор гаралт: 4
• I2C: Дэмжихгүй
• VTX протокол: DJI MSP / SmartAudio / IRCTramp / HDZero
• LED удирдлага: Тийм
• Beeper pad: Тийм
• Програм хангамжийн зорилтот загвар: IFLIGHT_BLITZ_ATF435 (Betaflight)
• Суулгах нүхний загвар: 20×20mm (φ4)
• Хэмжээ: 34×27мм ±1мм
• Жин: 6.8г ±1
• BEC: 5V 2.5A / 12V 2A (12V VTX асаах функцтэй)

Холболтын зөвлөмж

• UART1: HD / аналог VTX
• UART2: ESC telemetry
• UART4: Суулгагдсан ELRS хүлээн авагч эсвэл SBUS оролт
• UART5: GPS эсвэл бусад мэдрэгч

ESC (Хөдөлгүүрийн хянагч) Техникийн үзүүлэлт

• Бүтээгдэхүүний нэр: Borg 60R ESC
• Оролтын хүчдэл: 3–8S (LIHV дэмжинэ)
• Тасралтгүй гүйдэл: 60A
• Ихсэх гүйдэл (10с): 65A
• MCU: STM32G071N
• Драйвер: FD6288
• Програм: BL32 (32-бит)
• Програм хангамжийн загвар: IFLIGHT_BLITZ_G3 32.9
• Мэдрэгч: Одоогийн мэдрэгч байхгүй
• BEC: Байхгүй
• Телеметр: Дэмжинэ
• Хоёр чиглэлтэй DSHOT: Дэмжинэ
• Протоколууд: DShot150/300/600, MultiShot, OneShot
• Хэмжээ: 45×52мм ±1
• Суулгах нүхний загвар: 20×20мм / φ4мм
• Жин: 14.5г ±1

Савлагаанд багтсан

• 1 × Borg 60R ESC
• 1 × Borg 5S RX нислэгийн хянагч
• 1 × Кабель багц
• 5 × Силикон зөөлөвч (Grommet)

Энэхүү стек нь FPV уралдаанд зориулсан өндөр хүчин чадал, найдвартай ажиллагааг хослуулсан профессиональ сонголт юм.

F5D болон F6D загваруудад тохиромжтой их биеийн сэлбэг

НийцлэлNazgul Evoque V2 цувралд тохиромжтой:

• F5D (DeadCat 5 инч)
• F6D (DeadCat 6 инч)

Техникийн үзүүлэлт

• Ёроолын хавтан: 3мм
• Дээд хавтан: 3мм
• Дунд тавцан: 3мм
• Хажуугийн самбарууд: LED тууз, холбогч утас, XT60 арын хамгаалалт багтсан
• Урд камерын хайрцаг: Зөвхөн хөнгөн цагаан эд анги. Силикон дэвсгэр тусдаа зарагддаг

Мэргэжлийн тайлбар

• F5D / F6D: DeadCat геометрийн 5 инч болон 6 инч дрон - урд хөлнүүд дээш өргөгдсөн, камерын талд саадгүй харагдах өнцөг
• 3мм хавтангууд: Бүх үндсэн хавтангууд 3мм зузаан - жин/бат бэхийн оптималь тэнцвэр
• Upper Plate (Middle): Дунд тавцан - FC, ESC бэхлэх, ёроол болон дээд хавтан хооронд
• Sidepanels: Хажуугийн самбарууд - LED тууз, гадна төрх, агаарын урсгал
• LED strips: Уралдааны таних тэмдэг, хэв маяг, харагдах байдал сайжруулах
• XT60 back cover: XT60 батерей залгуурын арын хамгаалалт - мөргөлдөөний дараа гэмтэхээс хамгаална
• Front Cam Cage: Урд камерын хайрцаг - FPV камерыг мөргөлдөөний дараа гэмтэхээс хамгаална
• Aluminum Parts Only: Зөвхөн хөнгөн цагаан эд анги - хатуу бүтэц, силикон дэвсгэр тусдаа
• Silicone inserts: Силикон дэвсгэр - камерын чичирхийллийг шингээх, тусдаа зарагддаг

Evoque V2-ийн онцлог

• Бүх 3мм хавтан: V1-ээс илүү зузаан, илүү тэсвэртэй
• Интеграцчилсан LED: Хажуугийн самбарт урьдчилан суугдсан
• Модульчлагдсан бүтэц: Хавтангууд, хайрцаг, самбарууд тусдаа солигдоно
• DeadCat геометри: Урд хөл дээш өргөгдсөн - пропеллер камерын харааны талд орохгүй

Солих эд ангийн сонголт

• Ёроолын хавтан: Мөргөлдөөний дараа хагарсан, батерейний бүсээр гэмтсэн
• Дээд хавтан: FC бэхлэлтийн нүх сарийсан, VTX халаалтаар хугарах
• Дунд тавцан: ESC халаалтаар гажсан, шурагны эрээд алдагдсан
• Хажуугийн самбар: LED тууз эвдэрсэн, холбогч эвдэрсэн
• Камерын хайрцаг: Мөргөлдөөний дараа хэв гажсан, силикон дэвсгэр хуучирсан

Энэхүү сэлбэг эд ангийн багц нь Nazgul Evoque V2 F5D/F6D дроны их биеийг засварлах, шинэчлэх зориулалттай, мөргөлдөөний дараа гэмтсэн эсвэл хуучирсан эд ангийг солиход ашиглагддаг мэргэжлийн зэрэглэлийн нүүрстөрөгчийн хавтангууд болон хөнгөн цагаан хамгаалалтын эд анги юм.

BetaFPV C03 камер

Үндсэн онцлог

• Жин: 1.45г
• Нягтрал: 1200TVL
• Линз: 2.1мм
• Харах өнцөг: 160° FOV
• Зориулалт: Микро квадкоптерт зориулсан өндөр гүйцэтгэл

Давуу тал

• Маш хөнгөн жинтэй тул нислэгийн нийт жинг бараг нэмэгдүүлэхгүй.
• Өндөр нарийвчлалтай 1200TVL дүрс дамжуулалт нь тод, чанартай дүрс гаргана.
• 2.1мм өргөн өнцгийн линз нь нислэгийн үед илүү их орон зайг дүрсэнд багтаана.

Багцын бүрдэл

• Камерт яг таарсан тусгай канопи дагалдана.
• Энэхүү канопи нь угсралтыг илүү хялбар болгож, дроны ерөнхий бүтэцтэй сайтар нийцдэг.

C03 Камерын техникийн үзүүлэлтүүд

• Дүрс мэдрэгч (Image Sensor): 1/3" CMOS Sensor
• Хэвтээ нягтрал (Horizontal Resolution): 1200TVL, Global WDR-тэй
• Сигналын систем: NTSC (4:3)
• Линз: 2.1mm (M7), харах өнцөг (FOV) 160°
• Дуу-шуугианы харьцаа (S/N Ratio): >50dB
• Цахим хаалганы хурд (Electronic Shutter Speed): Auto
• Автомат өсгөгчийн хяналт (AGC): Auto
• Хамгийн бага гэрэлтэлт: 0.01 Lux @ F1.2
• D-WDR: Auto
• Өдөр/Шөнийн горим: Өнгөт
• Тэжээлийн хүчдэл: DC 3–5.5V
• Гүйдлийн хэрэглээ: 100mA @ 5V / 120mA @ 3.3V
• Гаднах бүрхүүлийн материал: ABS
• Хэмжээ: 11 × 14.1 × 13.5 мм
• Жин: 1.45г

Багцын бүрэлдэхүүн

• 1 × C03 FPV микро камер
• 1 × Канопи
• 1 × 20° линзтэй C02 камерт зориулсан бэхэлгээ
• 1 × 20° линзтэй C03 камерт зориулсан бэхэлгээ
• 1 × 30° линзтэй C03 камерт зориулсан бэхэлгээ
• 3 × Чимэглэлийн хэсэг
• 4 × M1.4×5 мм шураг (мөнгөлөг өнгөтэй)
• 6 × M1.4×4 мм шураг (хар өнгөтэй)

Нисгэх туршлагыг шинэ түвшинд хүргэхийн тулд DIY сонирхогчид 1S Whoop төрлийн дронуудад маш хөнгөн хийц олох зорилгоор жинг бууруулахыг байнга тэргүүнд тавьж ирсэн. Үүний үр дүнд бид ердөө 0.74 грамм жинтэй Air Canopy-г бүтээсэн бөгөөд энэ нь:

• Камерын өнцгийг 25°-аас 50° хүртэл тохируулах боломжтой
• Арын хэсэгт антенны бэхэлгээ суурилуулсан

Хэрэв та Canopy-гийн үйл ажиллагааг оновчтой болгож, жинг хамгийн бага түвшинд байлган Sub18g 65мм Whoop дрон бүтээх зорилготой бол энэ сонголт нь хамгийн шилдэг шийдэл юм.

• Ердөө 0.74 грамм жинтэй энэхүү canopy нь энгийн хэр нь бат бөх бүтэцтэй тул суурилуулалт хялбар. Жижиг хэмжээтэй, маш хөнгөн whoop дронуудад хамгийн тохиромжтой сонголт юм.
• Хөндий бүтэцтэй тул дотоод орон зайг оновчтой болгож, зах зээл дээр өргөн хэрэглэгддэг Micro болон Nano хэмжээтэй аналог болон HD дижитал камерын олон төрлийг суурилуулах боломжтой.
• Canopy-ийн арын хэсэгт байрлах 4 антенны бэхэлгээ нь камерын өнцгийг 25°-аас 50° хүртэл чөлөөтэй тохируулах боломж олгож, хамгийн оновчтой дүрс авах нөхцөлийг бүрдүүлнэ.

Үзүүлэлтүүд

• Бүтээгдэхүүний нэр: Air Canopy
• Материал: PP
• Өнцгийн тохируулга: 25°~50° (Тохируулж болдог)
• Жин: 0.74 г (камер тогтоогч нэг боолт орсон)
• Өнгө: Хар, Цагаан, Тунгалаг цагаан, Тунгалаг цэнхэр, Тунгалаг ягаан, Тунгалаг ногоон

Нэмэлт нийцтэй байдал
Air Canopy нь HD Digital VTX болон Analog VTX бүхий маш хөнгөн whoop дрон угсрах, сайжруулахад хамгийн тохиромжтой сонголт юм. Үүний онцгой нийцтэй байдал нь хөндий бүтэцтэй дизайны ачаар дотоод орон зайг оновчтой болгон өөрчилж, Micro болон Nano хэмжээтэй Analog болон HD Digital камерын олон төрлийг багтаах боломжийг олгодог.

Иймээс Air Canopy нь C03 Camera, C02 Camera, Avatar HD Lite Camera, ANT Lite Camera болон линзний диаметр нь 9-10мм бүхий бусад камеруудыг бүрэн дэмждэг.

Тайлбар
Air Canopy нь M03 VTX-ийг суурилуулах боломжгүй бөгөөд түүний хувьд тусгай бэхэлгээ байхгүй.

Хязгааргүй хувийн тохиргоо
Air Canopy нь олон төрлийн өнгөний сонголттой тул таны дроны өнгөний сэдэвтэй тааруулах, эсвэл зориудаар өнгөний ялгарал бий болгох эрх чөлөөг олгоно. Мөн бидний олон өнгийн Air65 Brushless Whoop Frame-тэй хослуулснаар нислэгийн үед илүү уян хатан, авсаархан байдал нэмэгдэнэ. Ингэснээр таны дрон олны анхаарлыг татаж, таны өвөрмөц хэв маяг болон бүтээлч сэтгэлгээг илэрхийлнэ.

Air65 Brushless Whoop Frame
Бид Meteor65 хүрээг шинэчилж Air65 Brushless Whoop Frame болгон сайжрууллаа. Энэхүү хүрээ нь ердөө 2.67 грамм жинтэй болж, жингийн хувьд онцгой хөнгөн болсон бөгөөд бат бөх чанар, тэсвэртэй байдлаа хадгалсаар байна. Мөн шинэ моторын бэхэлгээний суурь, илүү намхан профайлтай дизайн нэвтрүүлсэн нь нислэгийн уян хатан, тогтвортой байдлыг нэмэгдүүлдэг.

Энэ нь Sub18g жинтэй, 65мм хэмжээтэй 1S Whoop дрон бүтээхийг зорьж буй нисгэгчдийн хувьд хамгийн шилдэг сонголт болж байна.

Моделийн наалт (Model Decals)
BETAFPV-ийн моделийн наалтууд нь орчин үеийн үйлдвэрлэлийн хэвлэлийн технологи ашиглан маш нарийн боловсруулсан бөгөөд үсгийн хэлбэр нь маш тод, наалт нь бат бөх наалдацтай байдаг.

Эдгээр наалтууд нь гадаргууг зурааснаас хамгаалах үүргийг гүйцэтгэхийн зэрэгцээ жин нэмэхгүй, нэмэлт зузаан үүсгэдэггүй. Наалт тавих үйл явц нь хялбар, хурдан бөгөөд маш нарийн хийгддэг тул гадаргууд төгс наалддаг. Мөн авч хуулах үед ямар нэгэн үлдэгдэл бохирдол үлдээхгүй.

Савлагаа

Бараа: Air Canopy (6 ширхэг багц)

• 1 × Air Canopy | Хар
• 1 × Air Canopy | Цагаан
• 1 × Air Canopy | Тунгалаг цагаан
• 1 × Air Canopy | Тунгалаг цэнхэр
• 1 × Air Canopy | Тунгалаг ягаан
• 1 × Air Canopy | Тунгалаг ногоон
• 14 × M1.4×5 шураг
• 30 × M1.4×4 шураг

Nazgul XL5 V1.1 ECO Фрэймийн иж бүрдэл (5" Freestyle Frame)

Nazgul XL5 нь 5 инчийн FPV фристайл дронд зориулагдсан бат бөх, чичиргээг хамгийн бага түвшинд барих зориулалттай өндөр чанарын карбон фрэйм юм. 2207 мотортой хослуулснаар 5 инчийн сэнсийг хамгийн үр дүнтэй удирдах боломжтой.

Тайлбар: Nazgul XL5, XL5 ECO болон Nazgul5 V3 нь ижил фрэймийн иж бүрдэл ашигладаг.

Онцлог

• 5" хувилбар нь 5.1" хэмжээтэй сэнстэй нийцтэй.
• 30.5x30.5 болон 20x20 хэмжээтэй электроник стэкийг суурилуулна.
• DJI O3 HD системтэй бүрэн нийцтэй.
• 5мм зузаантай гар нь илүү бат бөх байдлыг хангана.
• True-X алдартай зохион байгуулалт.
• LED гэрэлтдэг лого.
• TPU материалтай хамгаалалтын булангууд.
• Easy-Swap гарын загвар – хялбар солих боломжтой.

Үзүүлэлтүүд

• Бүтээгдэхүүний нэр: Nazgul XL5 V1.1 ECO Frame Kit
• Геометр: True-X
• Дугуйн суурийн зай (Wheelbase): 245 мм
• Хэмжээ (L×W×H): 173 × 173 × 36.5 мм
• Биеийн өндөр: 33.5 мм
• Гарын зузаан: 5 мм
• Доод хавтангийн зузаан: 2.5 мм
• Дээд хавтангийн зузаан: 2 мм
• Дээд хавтангийн (Upper Plate) зузаан: 3 мм
• Нислэгийн стэкийн дээд өндөр: 22 мм
• VTX дээд өндөр: 29 мм
• Моторын суулгалт: 16 × 16 мм
• VTX суулгалт: 30.5 × 30.5 φ3мм / 25 × 25 φ1.6мм / 20 × 20 φ2мм
• Жин: 233 г (TPU эд анги ороогүй жин)

Савлагаанд багтсан зүйлс

• 1 × Nazgul XL5 V1.1 ECO Frame Kit
• 1 × GoPro TPU суурь
• 1 × Шрупны багц
• 4 × TPU гарын хамгаалалт
• 1 × Доод хавтангийн урд TPU хамгаалалт
• 1 × Доод хавтангийн хойд TPU хамгаалалт
• 1 × Гулсахаас хамгаалсан баттерейн дэвсгэр
• 4 × Моторын утасны хамгаалалтын хоолой
• 2 × Баттерейн тууз (20×250 мм)

Зөвхөн Anti Spark Filter хувилбарт:

• 1 × Anti Spark Filter (Version 1)

Фрэймийн угсралтын гарын авлага иж бүрдэлд багтсан бөгөөд мөн онлайнаар үзэх боломжтой.

DIY хэт хөнгөн 1S Brushless FPV Whoop дронд зориулагдсан дээд зэрэглэлийн сэнсний хүрээний багц

Товч танилцуулга:

BETAFPV-ийн Air65 Brushless Whoop Frame Kit нь 65мм хэмжээтэй, хэт хөнгөн бүтэцтэй FPV дрон бүтээхэд зориулагдсан бөгөөд DIY (өөрөө угсрах) сонирхогч, уралдаанчдад төгс тохирно. Энэхүү хүрээ нь Meteor65 хүрээнээс илүү хөнгөн (зөвхөн 2.67 грамм жинтэй) бөгөөд 0702 ба 0802 мотор, 31мм сэнстэй бүрэн нийцдэг.

Гол онцлог:

• Хэт хөнгөн бүтэц – ердөө 2.67g жинтэй ч бат бөх, уян хатан
• Моторын бэхэлгээний шинэчлэгдсэн суурь – угсралт илүү тогтвортой, хялбар
• Нислэгийн төв цэгийг доошлуулсан загвар – маневр сайжруулсан
• Дугуй хүрээний диаметрийг нэмэгдүүлсэн – сэнсний шүргэлт багасч, гүйцэтгэл нэмэгдэнэ
• Хар ба цагаан 2 өнгөний сонголттой

Үзүүлэлтүүд:

• Материал: PP (полипропилен)
• Жин: 2.67g (нэг ширхэг)
• Тэнхлэгийн зай (Wheelbase): 65мм
• Моторын суурь: 3-M1.4, 6.6мм диаметртэй
• FC (Нислэгийн удирдлагын плат) суурилуулах хэмжээ: 26мм x 26мм
• Баттерейны тавцангийн хэмжээ: 11.6мм x 6.0мм
• Нийцтэй моторууд: 0702, 0802 төрлийн brushless моторууд
• Нийцтэй сэнс: 31мм 3-иртэй сэнсүүд

Багцад багтсан зүйлс:

• 2 x Air65 Brushless Whoop Frame (1 Хар + 1 Цагаан)
• 8 x Мотор бэхэлгээний жийргэвч (Motor Gasket)

Тайлбар

Осолдох бүртээ электроник хэсэг шороонд дарагдахаас залхаж байна уу?
Evoque F5 V2 O4 нь нислэгийн хянагч (FC) болон ESC-ийг бохирдлоос хамгаалж, эвдрэл болон богино холболтын эрсдэлийг бууруулсан шинэлэг бүтэцтэй хүрээ юм. Агаарын урсгалыг стратегийн дагуу чиглүүлсэн хэмнэлттэй хийц нь хэт халалтгүй, цэвэр орчин бүрдүүлж, жинг нэмэгдүүлэлгүйгээр өндөр гүйцэтгэл үзүүлдэг.

DJI O4 Pro Air Unit-д төгс тохирох бөгөөд гэрэлтдэг хажуу самбарууд, 360° TPU хамгаалалттай хийц нь танд илүү найдвартай, олон талын FPV туршлагыг санал болгоно.

Онцлогууд

DJI O3-аас DJI O4 Pro руу дараах сайжруулалтууд хийгдсэн:

• DJI O4 Pro камерын шинэ бэхэлгээ
• Шинэ зөөлөн силикон хажуу самбарууд
• Өөр төрлийн шураг

Үзүүлэлтүүд

• Бүтээгдэхүүний нэр: Evoque F5 V2 O4 Frame Kit
• Хүрээний тэнхлэг хоорондын зай (wheelbase): 223 мм (DeadCat хэлбэр)
• Хэмжээ (УӨӨ): 190×136×36 мм
• Мөрний зузаан (Arm): 6 мм
• Доод хавтан: 3 мм
• Дээд хавтан: 2 мм
• Дунд хавтан (Upper): 3 мм
• Камерын хавтан: 3 мм
• Flight stack-ийн дээд өндөр: 22 мм
• VTX-ийн дээд өндөр: 22 мм
• Мотор суурилуулалт: 16×16 мм
• Flight Stack суурилуулалт: 20×20 мм / Φ3 мм
• VTX суурилуулалт: 25.5×25.5 мм / Φ2 мм
• Жин: 249 ±5 гр
• Тохиромжтой төхөөрөмжүүд: DJI O4 Air Unit Pro, DJI O3 Air Unit

Савлагаанд багтсан зүйлс

• 1 × Evoque F5 V2 O4 хүрээний иж бүрдэл (組立лаагүй)
• 2 × IPEX-аас RP-SMA антенны холбогч утастай
• 1 × Хос антеннтай TPU бэхэлгээ
• 1 × GoPro TPU суурь
• 1 × Шурагны багц
• 4 × TPU гар хамгаалагч
• 2 × Халтирдаггүй батерейн дэвсгэр
• 2 × Батерейн оосор

Анхааруулга

• Үйлдвэрлэлийн процесстэй холбоотойгоор зузаан ±0.2мм, нүхний диаметр ±0.1мм хэмжээний стандарт хүлцэлтэй байж болно.

Танилцуулга

Mach R5 Sport нь уралдааны нисгэгчдэд зориулсан өндөр чанартай FPV рам бөгөөд DIY өөрчлөлт хийх боломжийг санал болгодог. Нүүрстөрөгчийн хавтан ба хуванцар эд анги ашигласнаар хөнгөн жинг хадгалахын зэрэгцээ тогтвортой байдлыг нэмэгдүүлж, засвар үйлчилгээ хийхэд хялбар болгодог.

Шинэчлэлтүүд

• 2024 оны 6-р сарын 22: Mach R5 Sport Frame Kit-ийн дээд хавтанг шинэчилсэн.
• 2025 оны 4-р сарын 23: Ultra хувилбар шинэчлэгдсэн, рамны хэмжээ өөрчлөгдсөн.

Үзүүлэлтүүд

• Бүтээгдэхүүний нэр: Mach R5 Sport Race Frame Kit
• Wheelbase (тэнхлэг хоорондын зай):
  • • 210мм (Canopy болон Lite хувилбар)
    • 190мм (Ultra хувилбар)
• Рамны хэмжээ:
  • • 148x148x51мм (Canopy хувилбар)
    • 148x148x37мм (Lite хувилбар)
    • 169x161x35мм (Ultra хувилбар)
• Дээд хавтангийн зузаан:
  • • 2мм (Lite / Ultra хувилбар)
• Гарны зузаан:
  • • 5.5мм (Canopy / Lite)
    • 5мм (Ultra)
• Доод хавтангийн зузаан: 2мм
• Дээд хавтангийн зузаан:
  • • 4мм (Canopy / Lite)
    • 2мм (Ultra)
• Нислэгийн стекний хамгийн их өндөр:
  • • 25мм (Canopy / Lite)
    • 23мм (Ultra)
• VTX-ийн хамгийн их өндөр:
  • • 25мм (Canopy / Lite)
    • 23мм (Ultra)
• FC суурилуулах хэмжээ: 20x20мм / Φ3мм
• Мотор суурилуулах хэмжээ: 16x16мм / Φ3мм
• VTX суурилуулах хэмжээ: 20x20мм / Φ3мм
• Жин:
  • • 107г (Canopy хувилбар)
    • 128г (Lite хувилбар)
    • 92г (Ultra хувилбар)
• Зөвлөмж болгож буй моторууд: 22** / 23** / 24** / 25** цувралын моторууд

Зөвлөмж болгож буй нэмэлт эд анги (багтаагүй)

• FC: BLITZ Mini F722 нислэгийн хянагч
• ESC: BLITZ E55R 4-IN-1 2-6S 55A
• Мотор: R5 2207

Савлагаанд багтсан зүйлс

• 1 x Mach R5 Sport рамны иж бүрдэл (угсраагүй)
• 2 x Батерейн оосор (20x250мм)
• 1 x TPU иж бүрдэл
• 2 x Гулсахаас хамгаалсан батерейн дэвсгэр

Тэмдэглэл

Үйлдвэрлэлийн процессын онцлогоос шалтгаалан:

• Бүтээгдэхүүний зузаан ±0.2мм-ийн стандарт хүлцэлтэй байж болно.
• Нүхний хэмжээ ±0.1мм-ийн хүлцэлтэй байж болно.

Нислэгийн мэдрэмжийг сайжруулахын тулд DIY сонирхогчид 1S Whoop төрлийн дронуудын жинг аль болох багасгах дээр анхаарч ажилласан. Ингэснээр Meteor65 хүрээг Air65 Brushless Whoop хүрээгээр шинэчилж, ердөө 2.67 грамм жинтэй, хэт хөнгөн бүтэцтэй болгоход амжилттай хүрсэн. Энэ нь бат бөх байдал, уян хатан чанарыг алдагдуулахгүйгээр мотор суурилуулах шинэ хийцтэй, нам профайлтай зохион байгуулалттай болсон. 18 граммаас доош жинтэй, 65мм хэмжээтэй 1S дрон сонирхогч нисгэгчдийн хувьд энэхүү хүрээ хамгийн шилдэг сонголт болно.

Онцлох давуу талууд

• Ердөө 2.67г жинтэй энэхүү хүрээ нь хэт хөнгөн бүтэцтэй хэрнээ бат бөх, уналтад тэсвэртэй.
• Мотор тогтоогч шинэ хийц нь угсралтыг хялбар болгож, хөдөлгүүрийн байрлалыг тогтвортой байлгадаг.
• Нам профайлтай загвар нь дроны хүндийн төвийг төвлөрүүлж, нислэгийн тогтвортой байдлыг нэмэгдүүлдэг.
• Сэнсний хамгаалалтын нүхний хэмжээ (duct) нэмэгдсэнээр 0702 ба 0802 мотортой болон 31мм сэнстэй бүрэн нийцдэг.
• Моторын жийргэвч нь өөр өөр брэндийн моторуудтай нийцэж, сэнсний мөргөлдөөнөөс сэргийлнэ.

Үзүүлэлтүүд

• Бүтээгдэхүүн: Air65 Brushless Whoop хүрээ
• Материал: PP
• Жин: 2.67г
• Тэнхлэг хоорондын зай: 65мм
• Мотор суурилуулах нүх: 3-M1.4-6.6мм
• FC суурилуулах нүх: 26×26мм
• Батарейны оролт: 11.6×6.0мм
• Өнгө: Хар, Цагаан, Тунгалаг цагаан, Тунгалаг цэнхэр, Тунгалаг нил ягаан, Тунгалаг ногоон

Моторын Жийргэвч

• Материал: PP
• Жин: 0.10г (4 ширхэг)
• Суурилуулах нүх: 3-M1.4-6.6мм
• Өнгө: Хагас тунгалаг

• Duct-ийн диаметр 34.9мм болж нэмэгдсэнээр сэнсний мөргөлдөлтөөс сэргийлэх, мотортой нийцтэй байдлыг сайжруулсан. Жингийн хувьд 3.14г-аас 2.67г хүртэл буурснаар нислэг илүү хөнгөн, хурдтай болсон.

• Хүрээний нам профайлтай хийцийн ачаар дроны хүндийн төв илүү төвлөрч, нийт бүтэц нь илүү нягт, авсаархан мэдрэмжтэй болдог.

Мотор тогтоогч шинэ хийц

Air65 хүрээ нь анх удаа мотор тогтоогч ховилтой болсон нь мотортой илүү тогтвортой, зөв угсралт хийх боломжийг олгодог. Моторын гол зөв байрлалд байх нь эрчим хүчний дамжуулалтыг илүү жигд болгодог, механик ачааллыг бууруулж, ашиглалтын үр ашгийг нэмэгдүүлдэг.

Мотор жийргэвч (Gasket)

Зөвхөн 1.2мм зузаантай энэхүү жийргэвч нь:

• Өөр брэндийн моторуудтай нийцэх боломж олгодог
• Сэнсний мөргөлдлөөс хамгаалдаг
• Дуу чимээ, чичиргээг бууруулж, бусад эд ангид сөрөг нөлөө үзүүлэхээс сэргийлдэг
• Тоос, бохирдлоос хамгаалж, нислэгийн тогтвортой байдлыг сайжруулдаг

Хувийн хэв маяг – Бүхэл бүтэн хувилбарчлал

Air65 хүрээ нь олон өнгийн сонголттой тул таны дроны өнгөний зохицол, эсвэл эсрэг өнгийн хослолыг бүрдүүлж, өөрийн онцлогийг тодотгоно. Мөн Air Canopy-ийн өнгөний олон төрлүүдтэй хослуулах боломжтой.

Air Canopy

Хөнгөн жинтэй (0.74г) Air Canopy нь камерын өнцгийг 25°-аас 50° хооронд тохируулах боломжтой. Үзүүр хэсэгтээ антен суурилуулах ховилтой бөгөөд Sub18g жинтэй дрон бүтээх зорилготой нисгэгчдэд хамгийн оновчтой сонголт.

Model Decals – Загварын наалт

BETAFPV-ийн загварын наалтууд нь нарийвчлалтай хэвлэгдсэн бөгөөд сэв, зурааснаас хамгаална. Нэмэлт жин нэмэхгүйгээр, амархан наагдаж, цэвэрхэн хуулах боломжтой.

Зөвлөмж болгож буй эд ангиуд

• Батарей: BT2.0 300mAh 1S 30C Battery
• Нислэгийн хянагч (FC): F4 1S 5A AIO Brushless Flight Controller
• Моторууд: 0702 Brushless Motors, 0802 Brushless Motors
• Канопи: AirCanopy, Canopy for Micro Camera 2022, Micro Canopy Lite
• Сэнс: GF 1208 3-Blade Propellers, GF 1209 Propellers, GF 1219 Propellers, HQ 31mm 3-Blade Propellers, HQ 31mm 2-Blade Propellers
• Шураг: Meteor Series Motor Fixing Screws Pack (40PCS)

Сав баглаа боодол

Air65 Brushless хүрээний иж бүрдэл:

• 1 × Air65 Brushless хүрээ
• 4 × Мотор жийргэвч

Мотор жийргэвчийн иж бүрдэл:

• 2 × Мотор жийргэвч
• 26 × M1.4×4 шура

⚠️ Анхааруулга:
Хослуулахын өмнө Crossfire дамжуулагчийнхаа firmware-ийг V2.88 буюу түүнээс дээш хувилбар болгон шинэчилнэ үү!

✨ Товч танилцуулга

TBS дахин урт зайн нислэгийн стандартыг шинэчилж байна!
Crossfire Diversity Nano RX нь TBS-ийн хамгийн хүчирхэг хүлээн авагч бөгөөд дэлхийн хамгийн жижиг жинхэнэ diversity (хос антеннтай) хүлээн авагч юм. Үүний онцлог нь нөөц тэжээлийн хэлхээ (нэмэлт 1S батерей, ороогүй) багтсан.

🔋 Beacon горим (Олох горим)

Онгоцоо гээж, олон цаг хайж байв уу?
Beacon Mode таныг аврахад бэлэн! Хүлээн авагч дээр нэмэлт 1S батерейны оролт байдаг. Нисгэгчгүй онгоцны бүх төхөөрөмж унтарсан тохиолдолд ч хүлээн авагч GPS байршил, RF дохионууд илгээж, онгоцоо олоход тусална. Батерейг нислэгийн үеэр автоматаар цэнэглэдэг.

⚙️ Үзүүлэлтүүд

• Жин:1.8г (зөвхөн хүлээн авагч)
• Хэмжээ:24мм x 18мм
• Firmware шаардлага:V2.87 буюу түүнээс дээш
• Оролтын хүчдэл:+3.3V – 8.4V
• Гаралт:8 суваг (PPM, SBUS, CRSF дэмждэг)
• Антенн:Жинхэнэ хос diversity оролттой
• Нэмэлт:Хос антенн + видео системийн шүүлтүүр

📦 Багцын агуулга

• 1x Crossfire Diversity Nano RX хүлээн авагч
• 2x Crossfire Micro хүлээн авагчийн антенн
• 1x агшдаг гуурс
• 14x 30AWG силикон холбох утас

📥 Татаж авах

• [TBS Crossfire – RED Declaration of Conformity]
• [Түргэн эхлүүлэх заавар / Ашиглах гарын авлага]
• [FCC Сертификат – Diversity RX]

📌 Crossfire Diversity Nano RX нь FPV дроны хамгийн алсын нислэгт зориулсан хамгийн жижиг, хамгийн ухаалаг, найдвартай хүлээн авагч юм. Хэрвээ та GPS эсвэл RF дохиогоор онгоцоо олох, хос антенны найдвартай холболт, урт зайн удирдлага хүсч байвал энэ бол хамгийн зөв сонголт!

TBS Crossfire Nano RX Pro бол FPV ертөнцийн стандарт хүлээн авагчийн шинэчлэгдсэн, өндөр телеметрийн чадалтай хувилбар юм. Энэхүү Pro загвар нь 500mW хүртэл телеметрийн дамжуулах чадалтай, 50 км хүртэл нислэгийн турш холболт тасрахгүй гэдгийг баталгаажуулна.

📦 Багцын агуулга:

• 1 x TBS Crossfire Nano RX Pro хүлээн авагч
• 1 x TBS Crossfire Immortal T V2 антен
• 1 x Нэмэлт агшдаг гуурс
• 6 x 30AWG силикон холбох утас (2 хар, 2 улаан, 1 цагаан, 1 шар)
• 1 x 1x4 пин холбогч

📊 Үзүүлэлтүүд:

• Жин: 0.5г (зөвхөн хүлээн авагч)
• Хэмжээ: 11мм x 18мм
• Оролтын хүчдэл: +3.3V – 8.4V
• Шаардлагатай firmware: V6.14 буюу түүнээс дээш

🚀 Онцлог давуу талууд:

• 🛰️ Хүчирхэг телеметр: 500mW дамжуулалтын чадал нь холын зайн нислэгт хэрэгтэй бүх мэдээллийг найдвартай дамжуулна.
• 🔧 Хөнгөн ба жижиг хэмжээтэй: 0.5г жинтэй тул жингийн хязгаарлагдмал FPV дронуудад хамгийн тохиромжтой.
• 📡 Immortal T V2 антен: Дохионы найдвартай барилт ба уян хатан загвар.
• 🛠️ Суулгахад хялбар: Утаснууд, пин, агшдаг гуурс багцад бүрэн багтсан.

📥 Татаж авах:

• [TBS Crossfire – RED Declaration of Conformity]
• [Quickstart гарын авлага / Ашиглах заавар]
• [FCC сертификат]

📌 TBS Crossfire Nano RX Pro бол таны урт зайн FPV төслүүдэд зориулсан найдвартай, хүчирхэг шийдэл юм. Хэрвээ та нислэгийн турш тасалдалгүй холболт, бодит цагийн мэдээ дамжуулалтыг хүсэж байвал энэхүү Pro хүлээн авагч бол төгс сонголт!

TBS нь урт зайн (LRS) системүүдийн зах зээлд хамгийн өндөр гүйцэтгэлтэй, мөн хамгийн хямд шийдлийг санал болгох зорилготой ажиллаж ирсэн. Crossfire Nano TX Starter Set-ийн гарснаар энэ зорилго бодит биелэлээ оллоо! Crossfire системд анхлан нэгдэх хамгийн төгс боломж одоо бүрдээд байна.

Багцын агуулга

• 1 x TBS Crossfire Nano TX
• 1 x X9D Lite адаптер
• 3 x TBS Crossfire Nano RX хүлээн авагч
• 3 x Crossfire Micro хүлээн авагчийн антен
• 3 x TBS Immortal T V2 антен
• 3 x Кабель ба агшдаг гуурсны иж бүрдэл

TBS Crossfire Nano TX техникийн үзүүлэлт

• Долгионы зурвас:
  • • 868MHz (Европ, ОХУ)
    • 915MHz (АНУ, Ази, Австрали)
• Оролтын хүчдэл: 6.0 – 13V
• USB холбогч: USB-C
• Эрчим хүчний хэрэглээ:
  • • 1.1W (@10mW)
    • 2W (@100mW)
• Хэмжээ: 65 x 48 x 22 мм (JR модул хэмжээтэй)
• Жин: 48г

TBS Crossfire Nano RX техникийн үзүүлэлт

• Жин: 0.5г (зөвхөн хүлээн авагч)
• Хэмжээ: 11мм x 18мм
• Firmware шаардлага: V2.25 буюу түүнээс дээш
• Оролтын хүчдэл: +3.3V – 8.4V

Онцлог давуу талууд

• Nano TX – Жижиг хэмжээтэй ч хүчирхэг, багтаамжтай, хөнгөн
• Immortal T V2 антен – Бат бөх, уян хатан, урт зайнд маш сайн дохио барих чадвартай
• X9D Lite адаптер – Тохиргоо, уялдааг илүү амар болгоно
• Crossfire системийн найдвартай байдал ба дохионы хамгийн бага хоцролт

Хэрэв та хамгийн найдвартай, хямд өртөгтэй урт зайн удирдлага-ыг хайж байгаа бол TBS Crossfire Nano TX Starter Set бол хамгийн зөв сонголт юм. FPV-ийн эхлэлээ итгэлтэйгээр тавь!

TBS-ийн зорилго бол зүгээр нэг хамгийн сайн гүйцэтгэлтэй LRS (Long Range System) байхаас гадна хамгийн хямд үнэтэй байхад оршиж ирсэн. Харин Crossfire Micro TX V2 Starter Set гарснаар энэ зорилгодоо бүрэн хүрлээ! Шинээр сайжруулсан техник хангамж бүхий Micro TX V2 ба хүчтэй хослолуудаас бүрдсэн энэ багц нь одоо Crossfire системд нэгдэх хамгийн шилдэг боломж юм.

Багцын агуулга

• 1 x TBS Crossfire Micro TX V2
• 3 x TBS Crossfire Nano RX хүлээн авагч
• 3 x Crossfire Micro Receiver антен
• 3 x TBS Immortal T V2 антен
• 1 x Taranis QX7-ийн мод хийнэ (мод хийх хэрэгсэл)
• 3 x Кабель ба агшдаг гуурсны иж бүрдэл

TBS Crossfire Micro TX V2 техникийн үзүүлэлт

• Долгионы зурвас:
  • • 868MHz (Европ, ОХУ)
    • 915MHz (АНУ, Ази, Австрали)
• Оролтын хүчдэл: 6.0 – 13V
• Холбогч порт: USB-C
• Эрчим хүчний хэрэглээ:
  • • 1.1W (@10mW)
    • 2W (@100mW)
• Хэмжээ: 65 x 48 x 22 мм (JR модулын хэмжээ)
• Жин: 48г

TBS Crossfire Nano RX техникийн үзүүлэлт

• Жин: 0.5г (хүлээн авагч цэвэр жин)
• Хэмжээ: 11мм x 18мм
• Шаардагдах firmware: V2.25 ба түүнээс дээш
• Оролтын хүчдэл: +3.3V – 8.4V

Онцлог

• Урт зайн хамгийн найдвартай, бага хоцролттой холболт
• Crossfire-н стандарт чанар ба үнэ цэнийн хамгийн зөв харьцаа
• TBS Immortal T антен – бат бөх, уян хатан
• Хялбар тохиргоо ба өргөн хэрэглэх боломжтой (мод хийж болно)

Энэхүү TBS Crossfire Micro TX V2 Starter Set нь урт зайн FPV-д хамгийн хямд, мэргэжлийн түвшний эхлэл тавих төгс шийдэл юм. Хэрэв та Crossfire системд шилжих эсвэл FPV нислэгийн найдвартай хяналт хүсэж байвал энэ бол таны боломж! TBS Crossfire Micro TX V2 техникийн үзүүлэлт

• Долгионы зурвас:
• 868MHz (Европ, ОХУ)
• 915MHz (АНУ, Ази, Австрали)
• Оролтын хүчдэл: 6.0 – 13V
• Холбогч порт: USB-C
• Эрчим хүчний хэрэглээ:
• 1.1W (@10mW)
• 2W (@100mW)
• Хэмжээ: 65 x 48 x 22 мм (JR модулын хэмжээ)
• Жин: 48г

TBS Crossfire Nano RX техникийн үзүүлэлт

• Жин: 0.5г (хүлээн авагч цэвэр жин)
• Хэмжээ: 11мм x 18мм
• Шаардагдах firmware: V2.25 ба түүнээс дээш
• Оролтын хүчдэл: +3.3V – 8.4V

Онцлог

• Урт зайн хамгийн найдвартай, бага хоцролттой холболт
• Crossfire-н стандарт чанар ба үнэ цэнийн хамгийн зөв харьцаа
• TBS Immortal T антен – бат бөх, уян хатан
• Хялбар тохиргоо ба өргөн хэрэглэх боломжтой (мод хийж болно)

Энэхүү TBS Crossfire Micro TX V2 Starter Set нь урт зайн FPV-д хамгийн хямд, мэргэжлийн түвшний эхлэл тавих төгс шийдэл юм. Хэрэв та Crossfire системд шилжих эсвэл FPV нислэгийн найдвартай хяналт хүсэж байвал энэ бол таны боломж!

JUMPER T20 V2 Нэмэлт модулны суурь

Here's the translation of your specifications into Mongolian:

Тодорхойлолт

• Химийн найрлага: Биеийн хамаарлаас хол
• Цахилгаан: Үгүй, батерейгүй
• Тэнхлэгийн зай: Түгжих
• Батерей/цахилгаан эх үүсвэр: Тийм биш
• Зөөгч/адаптер: Тийм биш
• Батерей багтсан: Үгүй
• Хэмжээ: 10
• Загварын дугаар: P50061+P50062
• Тээврийн хэрэгслийн төрөл: Онгоц
• Хэрэгсэлийн хангалт: Нийлсэн төрөл
• Дөрвөн дугуйт хөтлөгчийн шинж чанар: Нийлбэр
• Удирдлагын төхөөрөмж: Удирдлагын төхөөрөмж
• RC хэсэг, нэмэлт: Моторын бүрэлдэхүүн хэсгүүд
• Материал: Хольц материал
• Брэндийн нэр: JUMPERRC
• Үүссэн газрын: Хятад, эх газрын
• Насны зөвлөмж: 14+ насны
• Ашиглах: Тээврийн хэрэгсэл & Удирдлагатай тоглоом

M3 толгойтой бүх удирдлагад таарах хөнгөн цагаан толгой.

Тайлбар

iFlight M3 & M5 нэг чиглэлтэй холхивчтой түлхүүр нь FPV дроны пропеллер болон моторын боолтыг хурдан бөгөөд аюулгүй солиход зориулсан тусгай хэрэгсэл юм. М3, М5 төрлийн боолт, эрэгний аль алинд тохирно.

Онцлог давуу талууд

🔧 Сайжруулсан бат бөх чанар ба үр ашиг
Удаан хугацаанд давтагдан ашиглагдах зориулалттай, уян хатан, хөнгөн, бат бөх бүтэцтэй тул эвдэрч гэмтэх нь бага.

🛡️ Аюулгүй байдал ба тав тухыг хослуулсан
Урт толгой нь хурууг гэмтээхээс хамгаална. Нэг чиглэлтэй холхивч нь пропеллер нислэгийн үеэр сулрах эрсдлийг багасгана.

🚁 FPV нисгэгч бүрт зориулсан хэрэгсэл
Шинэ хэрэглэгч ч бай, туршлагатай уралдааны нисгэгч ч бай энэхүү түлхүүр таны тоног төхөөрөмжийн багцад зайлшгүй байх ёстой.

Үзүүлэлтүүд

• Бүтээгдэхүүний нэр: M3 & M5 самар/боолтны түлхүүр (1.5мм, 2.0мм шурагт зориулсан)
• Өнгө: Хар
• Материал: Композит материал (хөнгөн ба бат бөх)
• Загвар: Эргономик, хурдан түгжээтэй
• Үүрэг: FPV дрон угсрах, засвар үйлчилгээ хийх
• Нийцтэй байдал: M3 ба M5 моторын пропеллер самартай таарна
• Тохирох орчин: FPV уралдаан, агаараас зураг авах ажил
• Ашиглах насны зөвлөмж: 14 ба түүнээс дээш
• Цахилгаан шаардлага: Үгүй (шууд ашиглах боломжтой)
• Тооны хэмжээ: 1 ширхэг

Савлагаанд багтсан

• 1 × iFlight M3/M5 түлхүүр (нэг чиглэлтэй холхивчтой)

🧰 Нэмэлт тэмдэглэл
Энэхүү хэрэгсэл нь “Ethix”, “One-Way Wrench” зэрэг нэр төрлүүдтэй ижил үүрэг бүхий шилдэг сонголт бөгөөд таны FPV нислэгийг илүү аюулгүй, хурдан, найдвартай болгоход тусална.

Бүтээгдэхүүний тухай
Энэхүү Gemfan Prop Locket түлхүүр хэлбэрийн хэрэгсэл нь T-Mount төрлийн сэнсийг амархан салгах зориулалттай бөгөөд түлхүүрний оосорт зүүж авч явах боломжтой.

Видео: Prop Locket – Тахийсан моторын голыг март! GEMFAN-ийн шинэ хэрэгсэл!

Онцлог

• T-Mount төрлийн сэнсийг салгахад хялбар
• Түлхүүрний оосорт тогтоох боломжтой
• Цоож хэлбэртэй өвөрмөц загвар

Үзүүлэлтүүд

• Сэнсний нийцтэй байдал: T-Mount
• Өнгө: Улаан ба Хар

Багцад багтсан зүйлс

• 1 x Gemfan Prop Locket T-Mount сэнс сугалагч түлхүүр

0702 Brushless Motors (2026) нь шинэ үеийн 0.10мм статор цөм ашигласнаар илүү үр ашигтай нислэг болон удаан хугацааны хүч гаргалтыг хангана.

Эдгээр моторууд нь Air65 II загварт зориулсан нарийвчлалтайгаар тааруулсан 3 хувилбартай:

• Champion (36000KV)
• Racing (30000KV)
• Freestyle (25000KV)

Хувилбар бүр нь тусгайлан боловсруулсан соронз болон ороомгийн бүтэцтэй бөгөөд гүйцэтгэлийг оновчтой болгосон.

Сайжруулсан материал ашигласан тул мөргөлдөөнд илүү тэсвэртэй, найдвартай болсон. Ямар ч буулт хийхийг хүсдэггүй нисгэгчдэд зориулсан төгс сонголт юм.

🔹Онцлог (Bullet Points)

• Салбартаа анхдагч 0.10мм статор цөм:
  Соронзон алдагдлыг бууруулж, дулаан үүсэлтийг багасгана. Үр дүнд нь 0.1–0.2 г/Вт гүйцэтгэлийн сайжруулалт үзүүлнэ.
• 3 төрлийн нарийвчлалтай тааруулсан хувилбар:
  Air65 II whoop дронд зориулан өөр өөр KV үзүүлэлт, бүтэцтэйгээр оновчтой болгосон.
• Champion (36000KV):
  Хамгийн их хүч болон хариу үйлдлийг хослуулсан. Хос бөмбөлгөн холхивчтой тул мэргэжлийн уралдаанд тохиромжтой.
• Racing (30000KV):
  Өндөр эргэлт (RPM) болон шуурхай хариу үйлдэлд зориулагдсан, техникийн төвөгтэй замд илүү давуу.
• Freestyle (25000KV):
  Жигд, үр ашигтай нислэгт зориулагдсан ба бага throttle үед илүү сайн мушгих хүч (torque) гаргана.
• Сайжруулсан мөргөлдөөнд тэсвэртэй хийц:
  Шинэчлэгдсэн роторын их бие болон голын (shaft) бүтэц нь хүчтэй цохилтыг дааж, моторын насжилтыг уртасгана.

🔧 Үзүүлэлтүүд

• KV:
  Champion – 36000KV
  Racing – 30000KV
  Freestyle – 25000KV
• Хамгийн их чадал:
  Champion – 27.53W
  Racing – 23.3W
  Freestyle – 15.01W
• Хамгийн их гүйдэл:
  Champion – 7.17A
  Racing – 6.03A
  Freestyle – 3.86A
• Холхивчийн төрөл:
  Champion – Хос бөмбөлгөн холхивч
  Racing / Freestyle – Гуулин втулк (Brass bushings)
• Жин:
  Champion – 1.59г
  Racing / Freestyle – 1.50г
• Нэрлэсэн хүчдэл: 4.2V (1S)
• Голын диаметр: Ø1.0мм
• Голын урт: 3.4мм
• Утасны хэмжээ: 30AWG
• Утасны урт: 35мм
• Холбогч: JST1.25 3Pin
• Суурилуулах нүх: 3 × M1.4, Ø6.6мм
