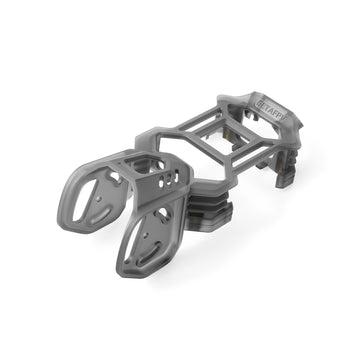

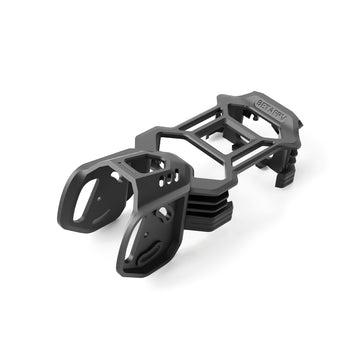

Pavo20 Pro II Brushless Whoop Frame нь 2.2 инчийн Pavo20 Pro II cinewhoop дронд тусгайлан зориулагдсан бөгөөд шинэчлэгдсэн карбон хавтангийн тусламжтайгаар DJI O4 Air Unit, O4 Wide Air Unit болон O4 Air Unit Pro системүүдтэй өргөн хүрээнд нийцэн ажиллана. Түүний хувьсгалт угсралтын систем нь суурилуулсан гайк болон тусгуур бүтэц бүхий 4 эрэгт тохиргоо руу шинэчлэгдэж, илүү хурдан, илүү бөх бөгөөд өндөр хатуулагтайгаар угсрах боломжийг олгодог. 93.9мм тэнхлэг хоорондын зайтай, цохилтод тэсвэртэй PA12 зузаан whoop хамгаалалттай (whoop duct) энэхүү рам нь бат бөх чанарыг аэродинамик ашигт ажиллагаатай хослуулж, түлхэх хүчийг (thrust) 8-11%-иар нэмэгдүүлдэг. Хүчирхэг 3S болон 4S хөдөлгүүрийн системтэй төгс зохицож, фристайл болон кинематик нислэгийн туршид хосгүй хүч чадлыг гаргана. Шинэ дагалдах эд ангиудад дроноо хялбар олох дуут дохио (buzzer) болон ихэнх 12x ба 18x GPS модулиудтай тохирох GPS кронштейнууд багтсан.
Онцлох шинж чанарууд (Bullet Points)
- Хялбар бөгөөд саадгүй угсралт: Цутгамал бэхэлгээ ба тусгуур бүтэц нь ердөө 4 эрэг ашиглан хурдан, төвөггүй угсрах боломжийг олгож, илүүдэл тохируулга хийх шаардлагагүй болгосон.
- O4, O4 Wide ба O4 Pro зохицол: Шинэчлэгдсэн карбон хавтан нь гайхалтай HD бичлэг хийх, угсралтын уян хатан байдлыг хангах үүднээс O4, O4 Wide болон O4 Pro системүүдийг бүрэн дэмжинэ.
- Бат бөх PA12 Whoop Duct: Бэхжүүлсэн огтлолын бүтэц бүхий цохилтод тэсвэртэй хийц нь цохилтыг маш сайн дааж, урт хугацааны эдэлгээг хангана.
- Аэродинамик түлхэх хүчний нэмэгдэл: Агаарын урсгалын инженерчлэлийн тусламжтайгаар хамгаалалтгүй дизайнуудтай харьцуулахад түлхэх хүчийг (thrust) 8–11%-иар нэмэгдүүлнэ.
- O4 Air Unit Pro Кронштейн: Камерын хамгаалалтын хавтан, хоёр талт бэхэлгээний нүх болон 30° өнцөгтэй антенны бэхэлгээ нь кинематик нислэгийн дүрсийг жигд, саадгүй буулгахад тусална.
- Pavo цувралын резинэн доргион бууруулагч: Тусгай чичиргээ бууруулах систем нь ямар ч нислэгийн горимд HD бичлэгийг толь шиг зөөлөн, чичиргээгүй гарахад тусална.
- Олон төрлийн батарей бэхлэх систем: Нээлттэй оосор + хажуугийн хязгаарлагч ховил нь батарейг чанга бэхэлж, огцом маневр хийх үед байрлал шилжихээс сэргийлэн янз бүрийн хэмжээтэй батарей ашиглах боломжийг олгоно.
- Дуут дохио (Buzzer) ба GPS бэхэлгээ: Дрон унасан үед хурдан олох дуут дохио болон ихэнх 12x ба 18x модулиудтай тохирох хоёр төрлийн GPS кронштейн нь нислэгийг илүү итгэлтэй болгоно.
Техникийн үзүүлэлтүүд (Specifications)
- Загвар / Бараа: Pavo20 Pro II Brushless Whoop Frame
- Тэнхлэг хоорондын зай (Wheelbase): 93.9мм
- Материал: PA12 / PP
- Дээд хавтангийн зузаан: 2мм
- Рамын жин: 35.7г (O4 Air Unit Pro кронштейнтой)
- Хамгаалалтын (Whoop duct) жин: 17.8г
- Өнгө: Хар / Тунгалаг саарал
- Камерын суурилуулах зай: 20мм
- FC суурилуулах нүхний хэмжээ: 26×26мм
- Моторын бэхэлгээний нүхний хэмжээ: 4-M2-φ9мм
- Батарейн тавиурын өргөн: 20мм
- Камерын шүүлтүүр (ND Filter): Дэмжинэ
Diagram
O4 Air Unit Pro Frame
Whoop Duct
Алдартай HD VTX системүүдийн зохицол (Compatibility with Popular HD VTX)
93.9мм тэнхлэг хоорондын зайтай, цохилтод тэсвэртэй PA12 зузаан whoop хамгаалалттай Pavo20 Pro II рам нь бат бөх байдал болон хурдан чадварт тусгайлан зориулагдсан. Суурилуулсан гайк бүхий угсралтын хувьсгалт систем нь ердөө 4 эрэг ашиглан найдвартай бэхэлж, угсралтыг өмнөхөөсөө илүү хурдан бөгөөд найдвартай болгосон. Дэвшилтэт хэвлэх технологи нь 3 залууртай бэхэлгээний цэг болон тусгуур бүтэцтэй хослон карбон хавтанг яв цав тааруулж, уян хатан чанарыг арилган маш хатуу, тогтвортой платформыг бүрдүүлдэг.
Шинээр бүтээгдсэн карбон хавтан нь DJI O4 Air Unit Pro, O4 Wide Air Unit болон O4 Air Unit-ийг бүрэн дэмжихээр боломжийг тэлсэн. O4 системд тусгайлан тааруулсан PID параметрүүдийн тусламжтайгаар өндөр гүйцэтгэлд хүрэх нь маш хялбар — ердөө OSD цэсээр тохиргоогоо сонгоод нарийн бөгөөд итгэлтэй нисэх боломжтой.
O4 Air Unit Pro Кронштейн (O4 Air Unit Pro Bracket)
Pavo20 Pro II нь HD бичлэгийг маш тогтвортой, зөөлөн буулгахын зэрэгцээ угсралтыг хялбарчлах дэвшилтэт O4 Air Unit Pro кронштейныг агуулсан. Энэ нь камерын хамгаалалтыг дээд цэгт нь хүргэх бэхжүүлсэн хажуугийн хавтан болон камерын эргэлтийн төвийг оновчтой болгох хос бэхэлгээний нүхтэй тул 0-40° налууг саадгүй тохируулж, өргөн өнцгөөр авах үед ч ND шүүлтүүрийг чөлөөтэй ашиглах боломжийг олгоно. 30° өнцөг бүхий антенны бэхэлгээ нь долгионы хамгийн сайн чадалыг хангах бөгөөд багажгүйгээр агаараас антенныг хурдан солих боломжтой. Ердөө 8 хагас резьбатай эргээр бэхлэгддэг энэхүү кронштейн нь чичиргээний эсрэг гүйцэтгэлийг дээшлүүлнэ.
Дуут дохио болон GPS Бэхэлгээ (Buzzer & GPS Brackets)
Дуут дохио (buzzer) нь дрон унасан үед хурдан бөгөөд төвөггүй олох боломжийг олгоно — урт өвс эсвэл бартаат газар дроноо хайж цаг алдах шаардлагагүй болно. Навигаци болон гэр рүүгээ буцах (return-to-home) функцийг ашиглахыг хүссэн нисгэгчдэд зориулан зах зээл дээрх ихэнх 12x болон 18x GPS модулиудтай тохирох хоёр төрлийн GPS кронштейнийг дагалдуулсан. Шинэ газар судалж байгаа эсвэл ур чадвараа сорьж байгаа эсэхээс үл хамааран эдгээр боломжууд нь нислэгийг итгэлтэй болгож өгнө.
Түгээмэл асуулт хариулт (FAQ)
Pavo20 Pro II рам болон карбон хавтан нь өмнөх хувилбартайгаа зохицох уу?
Эд анги Өмнөх хувилбартай зохицох уу?
Тайбар:
- Pavo20 Pro II Карбон хавтан - Зөвлөхгүй. Тэнхлэг хоорондын зайн ялимгүй зөрүүгээс шалтгаалан Pavo20 Pro II карбон хавтанг өмнөх хувилбарын whoop хамгаалалттай ашиглавал нислэгийн үед пропеллер хамгаалалтын хүрээг шүргэх эрсдэлтэй.
- Pavo20 Pro II Whoop DuctҮгүй - Өмнөх хувилбарт тохирохгүй.
Зөвлөмж болгох эд ангиуд (Recommended Parts)
- Квадрокоптер: Pavo20 Pro II Brushless Whoop Quadcopter
- Нислэгийн контроллер (FC): Cube FC, F4 2-3S 20A AIO FC
- Мотор: LAVA Series 1104 Brushless Motors
- Пропеллер: Gemfan D2.2 3-Blade Propellers, Gemfan 2218 3-Blade Propellers (1.5mm Shaft)
- Батарей: LAVA II 4S Battery, LAVA II 3S Battery, LAVA 3S 450mAh 75C Battery, LAVA 3S 550mAh 75C Battery
- Шүүлтүүр (Filter): ND Filter for DJI O4 Pro Camera
- VTX Кронштейн: O4 Air Unit Pro Bracket, O4 Air Unit Bracket
- VTX Систем: DJI O4 Air Unit Pro, O4 Wide Air Unit, O4 Air Unit
Багцын бүрэлдэхүүн (Package)
Pavo20 Pro II Brushless Whoop Frame (O4 Air Unit Pro Frame Version):
- 1 * Pavo20 Pro II Дээд карбон хавтан
- 1 * Pavo20 II Хамгаалалтын хүрээ (Whoop Duct)
- 1 * O4 Air Unit Pro кронштейн
- 6 * FC-ийн доргион бууруулагч резин (8мм)
- 6 * O4 Air Unit Pro кронштейны доргион бууруулагч резин (6.6мм)
- 6 * M2*10 Эрэг
- 6 * M2*4 Эрэг
- 6 * M2*14 Эрэг
- 1 * 130мм Батарейн оосор
- 2 * 5.8g Антенн
- 1 * 5.8G VTX Антенны бэхэлгээ
- 1 * 22*22мм GPS Кронштейн
- 1 * 14*17мм GPS Кронштейн
- 1 * Дуут дохионы (Buzzer) бэхэлгээ
- 2 * GPS Порлон зөөлөвч
- 1 * H1.5 Аллен түлхүүр
Pavo20 Pro II Brushless Whoop Frame (Whoop Duct Version):
- 1 * Pavo20 II Хамгаалалтын хүрээ (Whoop Duct)
- 1 * 130мм Батарейн оосор
Pavo20 Pro II Brushless Whoop Frame (Buzzer & GPS Brackets Version):
- 1 * Дуут дохио (Buzzer)
- 1 * 14*17мм GPS Кронштейн
- 1 * 22*22мм GPS Кронштейн
- 1 * Дуут дохионы (Buzzer) бэхэлгээ
