Дижитал FPV-д зориулсан тэсвэртэй 5.8G антенна
Ерөнхий танилцуулга
Дижитал FPV-д зориулсан тэсвэртэй 5.8G антенна.
DJI Air Unit-ийн төгс шинэчлэлтийн эд анги - эвдэрхий сток антеннуудыг дахин дахин худалдан авахаас зайлсхий!
DJI дижитал FPV-д RP-SMA LHCP (зүүн гар поляризац) ашиглана! Анхдагч антеннууд нь LHCP, шилний антеннууд ч LHCP - хоёр тал таарч байх ёстой!
Техникийн үзүүлэлт

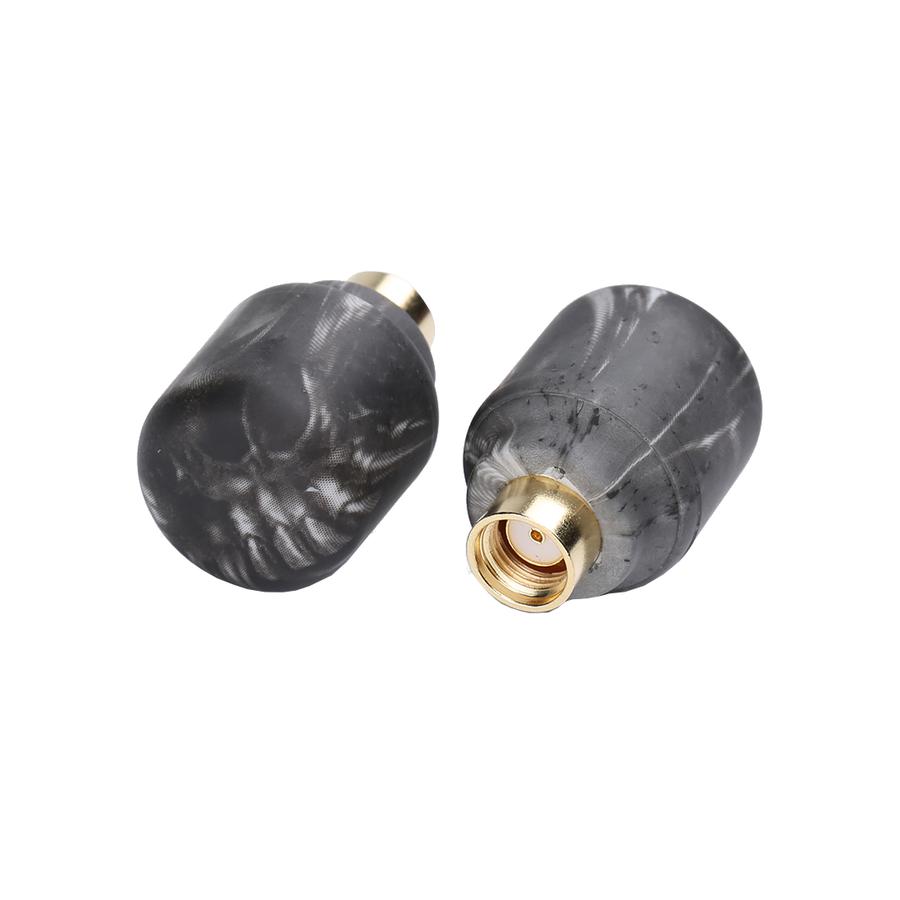

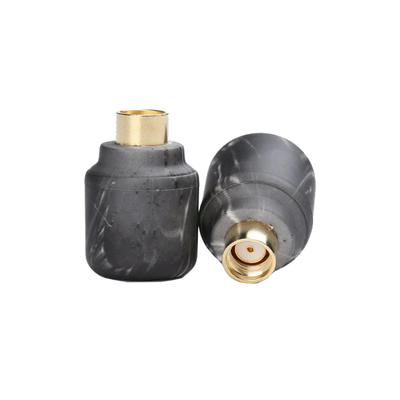

- Загвар: Crystal LHCP Short Omni Антеннууд
- Давтамжийн хүрээ: 500МГц (5.5-6.0ГГц)
- Ашиг тус: 2.5дБи/ш
- Аксиал харьцаа: ≤3
- Жин: 4.2г/ш
- Поляризац: LHCP (зүүн гар тойрог поляризац)
- Холбогч: SMA
- SWR: ≤1.5 (5.8ГГц дээр)
- Өнгө: Black bomb design / color bomb design
Багцад багтсан зүйлс
- 2 × Crystal LHCP Short Omni Антенна
Анхааруулга: DJI шил болон хуванцар бүрээс багцад ороогүй!
Мэргэжлийн тайлбар
- 5.8GHz: FPV-ийн стандарт ISM давтамжийн багц - 5.725-5.850ГГц (FCC) эсвэл 5.8ГГц
- LHCP (Left Hand Circular Polarization): Зүүн гар тойрог поляризац - DJI O3/O4 Air Unit стандарт. RHCP-тай хослобол дохио 30дБ алдагдана
- Omni антенна: Омни чиглэлийн - бүх чиглэлд (360° хэвтээ, 180° босоо) хүлээн авна, уралдаанд тохиромжтой
- 2.5дБи: decibel isotropic - бүх чиглэлийн эталон антеннаас 2.5дБ илүү ашиг тус. Omni-д хангалттай
- Axial Ratio ≤3: Тойрог поляризацийн чанар - ≤3дБ сайн, ≤1.5дБ маш сайн. LHCP/RHCP ялгах чадвар
- SWR ≤1.5: Standing Wave Ratio - 1.0 төгс зохицол, ≤1.5 сайн, ≤2.0 хүлээн зөвшөөрөгдөх. Эрчим хүчний буцах алдагдал бага
- 500MHz bandwidth: 5.5-6.0ГГц - DJI (5.8ГГц), аналог Raceband (5.7ГГц) хоёуланд нь тохиромжтой
- RP-SMA: Reverse Polarity SMA - DJI Air Unit стандарт холбогч (сүлжмэл биш төв голтой)
- SMA: SubMiniature version A - энэ антенна SMA (сүлжмэл төв голтой) - адаптер шаардлагатай бол RP-SMA рүү
- 4.2г: Хөнгөн жин - дроны төвийн хүндлэлд бага нөлөө
- Bomb design: "Бөмбөг" хэлбэр - агаарын эсэргүүцэл багатай, мөргөлдөөнд тэсвэртэй
DJI системд поляризацийн тааруулалт
- DJI O3/O4 Air Unit: LHCP - Анхдагч антенна LHCP
- DJI Goggles 2/3/Integra/N3: LHCP - Шилний антенна LHCP
- Crystal антенна: LHCP - Хоёр тал LHCP = төгс зохицол
- RHCP ашиглавал: 30дБ алдагдал, Дохио бараг хүлээн авахгүй
Omni vs Directional антенна
- Omni (Crystal): 2.5дБи, бүх чиглэл, Уралдаан, freestyle, ойр-дуун зай
- Patch (Panel): 8-14дБи, нэг чиглэл, Алсын хяналт, тогтмол чиглэл
- Helical: 10-13дБи, нэг чиглэл, Маш алс, цэгэн чиглэл
Антенны сонголтын зарчим
- DJI дижитал + уралдаан: Crystal LHCP Omni, Бүх чиглэл, мөргөлдөөнд тэсвэртэй
- DJI дижитал + алс: LHCP Patch + Omni, Patch алс, Omni ойр
- Аналог 5.8ГГц: RHCP Omni (бусад), Аналог ихэвчлэн RHCP
- Олон нисгэгч: LHCP Omni бүгдэд, DJI системд LHCP стандарт
Энэхүү антенна нь DJI дижитал FPV системийн эвдэрхий сток антеннуудыг орлуулахад зориулагдсан, LHCP поляризац, омни чиглэл, тэсвэртэй "бөмбөг" хэлбэртэй мэргэжлийн зэрэглэлийн FPV антенна юм.
