umper нь нээлттэй эхийн RC инновацид үнэнч байх зарчмаа үргэлжлүүлэн хадгалсаар байна. Хамгийн шилдэг гүйцэтгэлийг шаарддаг нисгэгчдэд зориулан бүтээгдсэн T15 Pro нь Jumper-ийн тэргүүлэх (flagship) радио удирдлагын платформын оргил нь юм. Түүний танил, эргономик бүрэн хэмжээний хэлбэр загвар нь олон цагаар ядарч чилэхгүйгээр удирдахад зориулагдсан бөгөөд дээд ангиллын материал, нарийн хийц нь хэрэглээний хором бүрийг шинэ түвшинд хүргэнэ.

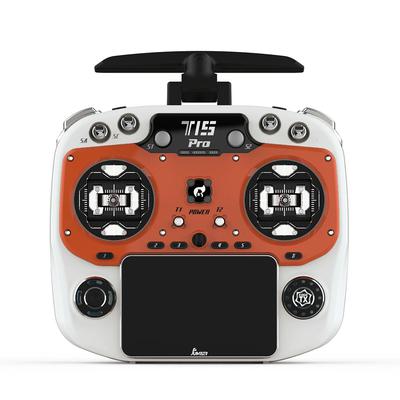

T15 Pro-г бусдаас үнэхээр ялгаруулж буй зүйл бол түүний нарийвчлал юм — энэ нь гайхалтай мэдрэмж болон манай хамгийн сүүлийн үеийн өндөр нарийвчлалтай FULL CNC RDC90 & Hall стикний (Gimbals) тусламжтайгаар хэрэгждэг. Эдгээр стикүүд нь асар хурдан хариу үйлдэл болон өндөр нарийвчлалыг санал болгож, гүйцэтгэлд чанарын буулт хийхийг хүсдэггүй нисгэгчдэд хүссэн хүч чадал, удирдлагыг олгоно.

New H7 MCU: Faster & Smoother

Modular Color Schemes
Mix & Match Your Style
Classic&BLACK /  Cyan&Orange  /  White&Brown /  Gray&Blue /  Pink&Purple /  Yellow&Orange

Шинэчлэгдсэн аудио систем – Илүү чанга, илүү тод, илүү хол

Сайжруулсан аудио камер нь тод, хүчирхэг сэрэмжлүүлгийн дууг илүү хол зайд сонсгох тул алсад байхдаа ч чухал санамж, дохиог хэзээ ч орхигдуулахгүй.

Солих боломжтой нүүрний хавтангууд (Faceplates) – Өөрийн хэв маягийг тодорхойл

Бүрэн солих боломжтой нүүрний хавтангуудын тусламжтайгаар удирдлагаа тусгайлан өөрчлөөрэй. Өөрийн зан чанар, нислэгийн хэв маягийг харуулах эсвэл багийнхаа өнгийг илэрхийлэхийн тулд өнгөнүүдийг хослуулах боломжтой. Багаж хэрэглэх шаардлагагүй — ердөө хэдэн секундэд тайлж суулган, бусдаас ялгарах шинэлэг, дээд ангиллын өнгө төрхийг бүрдүүлээрэй.

Full CNC FPG Стик (Gimbals) – Хосгүй зөөлөн ба нарийвчлал

Мэргэжлийн түвшний гүйцэтгэл болон асар өндөр бат бөх чанарыг хангахын тулд бүрэн CNC боловсруулалттай FPG стикээр (Gimbals) бүтээгдсэн. Олон цагаар нисэхэд гар чилээхгүй эргономик хэлбэртэй бөгөөд толь шиг зөөлөн, туйлширсан нарийвчлалтай, хэт мэдрэмтгий удирдлагыг санал болгоно. Стикний хөдөлгөөн бүр нь байгалийн бөгөөд тогтвортой мэдрэгдэж, боломжийнхоо хязгаарыг давахад шаардлагатай тогтвортой байдал, итгэлийг танд бэлэглэнэ.

Солих боломжтой мөрний свичүүд (Swappable Shoulder Switches)

Дээд цэгийн уян хатан байдалд зориулан зохион бүтээгдсэн манай солих боломжтой мөрний (хажуугийн) свичүүд нь удирдлагаа өөрийн гарын онцлог байрлал, нислэгийн хэв маяг болон хувийн сонирхолдоо бүрэн тохируулах боломжийг олгоно. Энэхүү товчлууруудыг хялбархан сольж, тохируулснаар илүү тухтай, эргономик байрлал болон саадгүй удирдлагыг авч, нислэг бүрийг өмнөхөөсөө илүү зөөлөн, хялбар болгоно.

Зориулалтын бүрэн өнгөт 6 байрлалт свич (Dedicated Full-Color 6-Position Switch)

Зөвхөн хүрэлцэх мэдрэмжээр шууд удирдахад зориулагдсан бүрэн өнгөт 6 байрлалт свичээр тоноглогдсон. Түүний андуурахааргүй оновчтой байрлал нь удирдлага руу харах шаардлагагүйгээр нарийн, итгэлтэй тохируулга хийх боломжийг олгоно. Товчлуур хайхад бус, зөвхөн нислэгтээ бүрэн анхаарлаа хандуулснаар нислэг бүр сааталгүй, сарниулах зүйлгүй зөөлөн байх болно.

3.5 инчийн IPS Мэдрэгчтэй Дэлгэц (3.5" IPS Touch Screen)

Гадаа хурц нарны гэрэлтэй нөхцөлд ч маш тод дүрслэл, өргөн харах өнцөг болон тодорхой харагдах байдлыг хангах 3.5 инчийн IPS мэдрэгчтэй дэлгэцээр тоноглогдсон. Дэлгэцийг төвөгтэй тохируулгагүйгээр хурдан, саадгүй суулгах боломжтой. Цэс хооронд шилжих эсвэл бодит цагийн нислэгийн мэдээллийг шалгах зэрэгт мэдрэгчтэй интерфейс нь зөөлөн, хялбар ажиллагааг хангаж, нислэг бүрд хэрэглэгчийн туршлагыг дээшлүүлнэ.

Хялбар ажиллах CNC боловсруулалттай дэлгэцийн хүрээ (CNC-Machined Screen Bezel for Easy Access)

Багаж ашиглах шаардлагагүй (tool-free) дизайны тусламжтайгаар дэлгэцийн засвар үйлчилгээ болон солих ажлыг асар хялбар болгосон.

Онцлох шинж чанарууд (Bullet Points)

• STM32H750 Микроконтроллер: Өндөр хурдтай, шуурхай ажиллагаатай MCU.
• 3.5 инчийн IPS өнгөт дэлгэц: 480*320 нягтралтай тод, өнцөг бүрээс харагдах дэлгэц.
• Hall Sensor / RDC90 Стикний сонголт: Хэрэгцээндээ тохируулан Хол мэдрэгчтэй эсвэл дээд ангиллын RDC90 FPG стикийг сонгох боломжтой.
• Суурилуулсан ELRS 2.4GHz: Өндөр хурдтай, бага хоцролттой бодит цагийн холболтын модуль.
• 1000mW хүртэлх дамжуулах чадал: Саадтай болон алсын зайн нислэгийг саадгүй хангах өндөр чадал.
• JR Модулийн гаралт: Гадаад RF модуль суулгах стандарт порттой.

Техникийн үзүүлэлтүүд (Specifications)

• Брэнд: JUMPER
• Загвар: T15 Pro
• Микроконтроллер (MCU): STM32H750
• Дэлгэцийн хэмжээ: 3.5 инч (480*320)
• Дэлгэцийн төрөл: IPS өнгөт дэлгэц
• Стикний хэмжээ: Стандарт (Standard)
• Стикний төрөл (Gimbals): Hall Sensor / FPG RDC90 (Сонголттой)
• Суурилуулсан RF модуль: ELRS 2.4GHz
• Дамжуулах чадал: Хамгийн ихдээ 1000mW
• Гадаад модулийн интерфейс: JR Module сувагтай
• TF санах ойн карт: Суурилуулсан чип (EdgeTX-ээс албан ёсоор зөвлөсөн)
• Ажиллах хүчдэл: 6 - 8.4V
• Батарей: 2 * 21700 батарей (багцад ороогүй)
• Хэмжээ (УӨХ): 185 * 175 * 79мм
• Жин: 481г (батарейгүй)

Jumper T22 нь FPV уралдааны болон зайнаас удирддаг дронд зориулагдсан, өндөр хүчин чадалтай STM32H750 микроконтроллер, 3.5 инчийн IPS өнгөт дэлгэц, өндөр нарийвчлалт RDC90 FPG стик (Gimbals) болон EdgeTX нээлттэй эхийн системээр тоноглогдсон 2.4GHz ExpressLRS (ELRS) радио удирдлага юм.

Онцлох шинж чанарууд (Bullet Points)

• STM32H750 Микроконтроллер: Өндөр хурдтай, шуурхай ажиллагаатай MCU.
• 3.5 инчийн IPS өнгөт дэлгэц: 480*320 нягтралтай тод, өнцөг бүрээс харагдах дэлгэц.
• RDC90 FPG Gimbals: Дээд ангиллын нарийвчлалтай, тохиромжтой мэдрэмж бүхий RDC90 FPG удирдлагын стик.
• Суурилуулсан ELRS 2.4GHz: Өндөр хурдтай, бага хоцролттой бодит цагийн холболтын модуль.
• 1000mW хүртэлх дамжуулах чадал: Саадтай болон алсын зайн нислэгийг саадгүй хангах өндөр чадал.
• EdgeTX үйлдлийн систем: Нээлттэй эхийн хамгийн сүүлийн үеийн уян хатан програм хангамж.

Техникийн үзүүлэлтүүд (Specifications)

• Брэнд: Jumper
• Загвар: T22
• Микроконтроллер (MCU): STM32H750
• Дэлгэцийн хэмжээ: 3.5 инч (480*320)
• Дэлгэцийн төрөл: IPS өнгөт дэлгэц
• Стикний хэмжээ: Стандарт (Standard)
• Стикний төрөл (Gimbals): RDC90 FPG
• Суурилуулсан RF модуль: ELRS 2.4GHz
• Дамжуулах чадал: Хамгийн ихдээ 1000mW
• TF санах ойн карт: Суурилуулсан чип (EdgeTX-ээс албан ёсоор зөвлөсөн)
• Ажиллах хүчдэл: 6 - 8.4V
• Батарей: 2 * 21700 батарей
• Хэмжээ (УӨХ): 185 * 175 * 79мм
• Жин: 550г (батарейгүй)

Багцын бүрэлдэхүүн (Package Included)

• 1 * Jumper T22 RDC90 FPG Радио удирдлага

Jumper T22 нь FPV уралдааны болон зайнаас удирддаг дронд зориулагдсан, өндөр хүчин чадалтай STM32H750 микроконтроллер, 3.5 инчийн IPS өнгөт дэлгэц, Хол мэдрэгчтэй стик (Hall Sensor Gimbals) болон EdgeTX нээлттэй эхийн системээр тоноглогдсон 2.4GHz / 915MHz хос давтамжийн радио удирдлага юм.

Онцлох шинж чанарууд (Bullet Points)

• STM32H750 Микроконтроллер: Өндөр хурдтай, шуурхай ажиллагаатай MCU.
• 3.5 инчийн IPS өнгөт дэлгэц: 480*320 нягтралтай тод, өнцөг бүрээс харагдах дэлгэц.
• Hall Sensor Gimbals: Нарийвчлалтай, элэгдэлгүй, эдэлгээ сайтай Хол мэдрэгчтэй удирдлагын стик.
• Суурилуулсан ELRS (2.4GHz / 915MHz): Урт зайн ба бага хоцролттой холболтын модуль.
• 1000mW хүртэлх дамжуулах чадал: Саадтай болон алсын зайн нислэгийг саадгүй хангах өндөр чадал.
• EdgeTX үйлдлийн систем: Нээлттэй эхийн хамгийн сүүлийн үеийн уян хатан програм хангамж.

Техникийн үзүүлэлтүүд (Specifications)

• Брэнд: Jumper
• Загвар: T22
• Микроконтроллер (MCU): STM32H750
• Дэлгэцийн хэмжээ: 3.5 инч (480*320)
• Дэлгэцийн төрөл: IPS өнгөт дэлгэц
• Стикний хэмжээ: Стандарт (Standard)
• Стикний төрөл (Gimbals): Hall Sensor (Хол мэдрэгчтэй)
• Суурилуулсан RF модуль: ELRS (915MHz ба 2.4GHz)
• Дамжуулах чадал: Хамгийн ихдээ 1000mW
• TF санах ойн карт: Суурилуулсан чип (EdgeTX-ээс албан ёсоор зөвлөсөн)
• Ажиллах хүчдэл: 6 - 8.4V
• Батарей: 2 * 21700 батарей
• Хэмжээ (УӨХ): 185 * 175 * 79мм
• Жин: 550г (батарейгүй)

Багцын бүрэлдэхүүн (Package Included)

• 1 * Jumper T22 Hall Sensor Радио удирдлага

LiteRadio 4 болон LiteRadio 4 Neo нь анхан шатны радио удирдлагын стандартыг шинэчлэн тодорхойлж, шинэ нисгэгчдэд зориулсан хэт авсаархан хэлбэрт 10 сувгийн мэргэжлийн ажиллагааг санал болгож байна. Нислэгийн үед шууд тохируулга хийх зориулалттай тусгай хоёр шинэ трим (trim) товчлууртай тул дрон жолоодох, дрон футбол (drone soccer) тоглох, робот болон байнгын далавчтай (fixed wing) загваруудыг удирдахад дээд зэргийн нарийвчлалыг олгоно. Дэвшилтэт бүрээстэй стик (gimbal) нь зөөлөн бөгөөд эдэлгээ сайтай ажиллагааг үзүүлэх ба PC, таблет болон гар утас дээр FPV симулятор ашиглан суралцахад саадгүй холбогдоно. Эдэлгээнд зориулагдсан суурилуулсан 1S 1000mAh (LiteRadio 4 Neo) / 2000mAh (LiteRadio 4) батарей нь 8+ цаг (25mW чадалтай үед) ажиллах ба 15W хурдан цэнэглэлтээр богино хугацаанд бүрэн цэнэглэгдэнэ. Симулятор дээр анхлан суралцахаас эхлээд бодит нислэгийн ур чадварт хүрэх хүртэл эдгээр хоёр загвар нь бат бөх бүтэц ба ойлгомжтой ажиллагааг хослуулж, мэргэжлийн нарийвчлалд заавал нарийн төвөгтэй төхөөрөмж шаардлагагүйг батлан харуулна. Энэ бол таны радио удирдлагын аяллын төгс эхлэл юм.

Онцлох шинж чанарууд (Bullet Points)

• Эргономик ба Зөөвөрлөхөд хялбар: Хөнгөн жинтэй дизайн нь сургалт хийх эсвэл аялахад өдөржин тухтай ашиглах боломжийг олгоно.
• 10 сувгийн тохируулга: Шинэ мэдрэгчтэй хоёр товчлуур нь гаралтын сувгийг 10 болгон нэмэгдүүлж, дрон, робот, дрон футбол болон байнгын далавчтай загваруудыг илүү уян тансаг удирдах боломжийг бүрдүүлнэ.
• 5D Трим тохируулга: Тусгай хоёр трим товчлуур нь нисгэгчдэд нислэгийн үед стикийн хазайлтыг хялбархан тохируулж, тэнцвэрийг шууд хадгалах боломжийг олгоно.
• Дэвшилтэт бүрээстэй Gimbal мэдрэгч: Элэгдлээс хамгаалах бүрээс нь стикийн хөдөлгөөнийг зөөлөн, нарийн бөгөөд урт хугацааны эдэлгээтэй болгоно.
• Хурдан цэнэглэгддэг батарей: Суурилуулсан 1S 1000mAh (LiteRadio 4 Neo) / 2000mAh (LiteRadio 4) батарей нь 25mW чадалтай үед 8+ цаг ажиллах ба 15W хурдан цэнэглэлтийг дэмждэг.
• Хамгийн сүүлийн үеийн LiteRadio удирдлага: BETAFPV-ийн бага хоцролттой, найдвартай ажиллагаатай радио дамжуулах дэвшилтэт технологийг агуулсан.
• Утасгүй симулятор дэмжлэг (Зөвхөн LiteRadio 4): Bluetooth Joystick горим нь PC, гар утас эсвэл таблет дээрх FPV симулятортай утасгүйгээр шууд холбогдоно.

Диаграм

Ахисан түвшний удирдлага ба Нарийвчлал (Enhanced Control & Precision)

LiteRadio 4 болон LiteRadio 4 Neo нь дэвшилтэт бүрээстэй gimbal мэдрэгч, хоёр товчлуур болон трим товчлууруудаар нисгэгчийн ур чадварыг шинэ түвшинд хүргэнэ. 10 гаралтын суваг нь эргономик хэлбэр ба хурдан шуурхай удирдлагатай хослон илүү гүнзгий тохируулга хийх боломжийг олгох ба трим товчлуур нь 4 чиглэлийн тохируулга болон төвд нь буцаан тэглэх товчлууртай тул хамгийн аюултай агшинд нислэгийн тэнцвэрийг шууд хангах боломжийг олгоно. Торгомсог зөөлөн мэдрэмж, урт хугацааны эдэлгээнд зориулагдсан дэвшилтэт бүрээстэй gimbal мэдрэгчтэй хосолсноор LiteRadio 4 нь нарийн төвөгтэй үйлдлүүдийг маш хялбархан гүйцэтгэх боломжийг олгоно.

Дрон, робот, дрон футбол эсвэл байнгын далавчтай загваруудыг эзэмшиж байгаагаас үл хамааран түүний шинэчилсэн функцүүд нь нисгэгчдэд хосгүй мэдрэмж ба уян тансаг байдлыг бэлэглэнэ. Үйлдэл бүр нь нарийн, тохируулга бүр нь хялбар байх болно.

Жижгээс эхэлж, Томыг удирдах (Start Small, Control Big)

LiteRadio 4 ба LiteRadio 4 Neo нь мэргэжлийн түвшний удирдлагыг маш авсаархан хэлбэрт багтаасан. Үүргийн цүнхэнд тань багтахаар жижиг боловч тэмцээнд оролцоход хангалттай хүчирхэг бөгөөд хөнгөн жинтэй дизайн нь бат бөх чанараа алдаагүй — энэ нь гэртээ, талбайд эсвэл хаана ч суралцахад таны төгс ханиар тодорно.

Дуртай FPV симулятор бүрээ нэг удирдлагаар (All Your Favorite FPV Simulators)

VelociDrone, Liftoff, TRYP, Erea Drone, DRL, DCL, DJI зэрэг алдартай FPV симуляторуудтай шууд холбогдох боломжийг LiteRadio 4 болон LiteRadio 4 Neo-гоор мэдрээрэй. Та суурин компьютер, Android төхөөрөмж эсвэл таблет ашиглаж байгаагаас үл хамааран бүх платформ дээр саадгүй ажиллана. Нэмэлт Xbox горимын тусламжтайгаар Windows систем дээрх DJI Flight Simulator-тай хялбархан интеграцчилж, виртуал нислэгийн туршлагаа шинэ түвшинд хүргээрэй.

Урт хугацаагаар нисч, Хурдан цэнэглэх (Fly Longer, Charge Faster)

LiteRadio 4 нь 1S 2000mAh батарейтай бөгөөд 100mW чадалтай үед 4–5 цаг, 25mW чадалтай үед дээд тал нь 8 цаг ажиллана — энэ нь өдөржин суралцах эсвэл ширүүн тэмцээнд оролцоход хангалттай хугацаа юм. Шинэ LiteRadio 4 Neo нь суурилуулсан 1S 1000mAh батарейтай боловч ижил өндөр ажиллах хугацааг санал болгоно. Цэнэглэх шаардлагатай үед шинэчлэгдсэн 15W хурдан цэнэглэгч нь LiteRadio 4-ийг ердөө 40 минутад бүрэн цэнэглэдэг бол Neo загварыг 30-хан минутад 100% цэнэглэнэ — ингэснээр та хүлээх цагаа багасгаж, нисэх хугацаагаа уртасгах боломжтой.

LiteRadio 4 — Хаана ч, Ямар ч симулятор дээр утасгүйгээр дадлага хий

LiteRadio 4 нь Bluetooth Joystick горимоороо нисгэгчийн сургалтыг шинэ түвшинд гаргаж, PC, гар утас ба таблет дээрх FPV симуляторуудтай утасгүйгээр шууд холбогдох боломжийг олгодог. Кабель ашиглах шаардлагагүйгээр бодит мэт орчинд ур чадвараа дээшлүүлээрэй. Түүнчлэн Xbox горим нь DJI Virtual Flight-тай интеграцчилагдаж, DJI-ийн хамгийн бодит сургалтын орчныг санал болгодог.

Тэмдэглэл: Bluetooth холболт нь зөвхөн LiteRadio 4 дээр боломжтой. LiteRadio 4 Neo нь Bluetooth дэмждэггүй.

Хөгжөн дэвших шилдэг чанар: LiteRadio цуврал (The LiteRadio Series)

Анхны LiteRadio 1-ээс эхлээд дэвшилтэт LiteRadio 4 хүртэлх BETAFPV-ийн LiteRadio цуврал нь авсаархан, өндөр гүйцэтгэлтэй радио удирдлагын стандартыг шинэчлэн тодорхойлсоор ирсэн. Одоо LiteRadio 4 нь 10 сувгийн гаралт, хос трим товчлуур болон 15W хурдан цэнэглэлтээр цувралын хамгийн уян тансаг бөгөөд нарийвчлалтай удирдлага болж ахисан. LiteRadio цувралын шинэчлэл бүр нь BETAFPV-ийн инновацид зориулж буй сэтгэлийг харуулж, хэрэглэхэд хялбар хэв маягаа хадгалахын зэрэгцээ илүү боловсронгуй гүйцэтгэлийг санал болгодог.

BETAFPV Configurator

BETAFPV Configurator нь BETAFPV-ийн дронууд болон алсын удирдлагад зориулсан нээлттэй эхийн (open-source) тохиргооны программ юм. Энэ нь нисгэгчдэд төрөл бүрийн үзүүлэлтүүдийг хялбархан тохируулж, нислэгийн удирдлагыг хамгийн тохиромжтой байдалд оруулах боломжийг олгодог.

2024 оны 12-р сард албан ёсоор нээлтээ хийсэн BETAFPV Configurator V2.0.0 нь дараах сэтгэл хөдөлгөм шинэчлэлтүүдийг танилцуулсан:

• macOS болон Linux (Debian) платформуудыг дэмжинэ.
• LiteRadio 1 (FrSky), LiteRadio 2 SE V2 (FrSky, ELRS2 & ELRS3), LiteRadio 3 (FrSky, ELRS2 & ELRS3), LiteRadio 4 (ELRS3) болон LiteRadio 4 SE (ELRS3) зэрэг бараг бүх LiteRadio удирдлагуудыг дэмжинэ.
• Гүйцэтгэлийг сайжруулахын тулд илэрсэн төрөл бүрийн алдааг (bugs) зассан.

BETAFPV Configurator-ийн онцлогууд:

• Параметрийг хялбархан тохируулах: BETAFPV-ийн LiteRadio цуврал болон байрлал барих, автоматаар агаарт тогтох функцтэй Cetus дронуудад зориулагдсан тус программ нь график интерфэйсээр дамжуулан PID контроллерын үзүүлэлтүүдийг хялбархан тохируулж, нислэгийн гүйцэтгэлийг оптималжуулна.
• Бодит цагийн хариу үйлдэл: Параметрийн тохируулгын үр дүнг шууд харуулж, бодит цагийн мониторинг хийн, удирдлага болон дроны тохиргоог хурдан үнэлж сайжруулахад тусална.
• Алдааг үр дүнтэй олох: Суурилуулсан диагностик багажийн тусламжтайгаар асуудал гарсан үед програм хангамжийн хувилбар болон бүтээгдэхүүний төлөвийг шалгаж, асуудлыг хурдан шийдвэрлэхэд тусална.
• Микро програм хангамжийг шинэчлэх (Firmware Flashing): Дрон болон удирдлагын програм хангамжийг шинэчлэх үйл явцыг алхам алхмаар, ойлгомжтой заавартайгаар хялбархан гүйцэтгэнэ.
• Анхаар: Удирдлагыг PC-д холбохоос өмнө ТЭЖЭЭЛИЙГ БҮҮ АСААГААРАЙ. Компьютерт холбохоос өмнө асаавал USB порт ажиллахгүй болох эрсдэлтэй.

Зөвлөмж болгох эд ангиуд (Recommended Parts)

• Оосор (Strap): BETAFPV LiteRadio Transmitter Neck Strap (Үүргийн оосор)

Файлууд ба Гарын авлага (File)

• LiteRadio 4 Neo хэрэглэгчийн гарын авлага
• LiteRadio 4 Neo микро программ хангамж (Firmware)
• LiteRadio 4 хэрэглэгчийн гарын авлага
• LiteRadio 4 микро программ хангамж (Firmware)

Багцын бүрэлдэхүүн (Package)

• 1 * LiteRadio 4 Радио удирдлага (LiteRadio 4 / LiteRadio 4 Neo)
• 1 * Стик хамгаалагч (Gimbal Protector)
• 1 * USB Type-C кабель
• 1 * Хэрэглэгчийн гарын авлага

FPV уралдааны дронд зориулсан мэргэжлийн бага хэмжээтэй 1W холл жойстиктэй радио удирдлага

Ерөнхий танилцуулга

JumperRC T12 MAX нь ExpressLRS ELRS 2.4GHz дотоод суурьлуулсан 1W модультай, холл мэдрэгчтэй жойстик бүхий мэргэжлийн бага хэмжээтэй радио удирдлага юм.

Техникийн үзүүлэлт

• Бренд: JUMPER
• Загвар: T12 MAX
• MCU: STM32F407ZET6
• Дэлгэцийн хэмжээ: 1.7" (нягтаршил 128×64)
• Дүрслэлийн арга: OLED
• Жойстикийн хэмжээ: Стандарт
• Холл мэдрэгчтэй жойстик: Холл мэдрэгч
• Дотоод RF: ELRS (2.4GHz)
• Дамжуулалтын хүч: Хамгийн их 500мВ
• Гадна модульний хэсэг: Нөөцлөгдсөн (JR MODULE)
• TF карт: Дотоод чип (EdgeTX-ийн албан ёсны зөвлөмж)
• Ажлын хүчдэл: 6-8.4В
• Батерей: 18650×2 (батерей ороогүй)
• Хэмжээ: 152×160×63мм
• Жин: 355г (батерей ороогүй)

Гол онцлогууд

• Гайхалтай дулаан шингээлт: Дотоод ELRS 2.4G 1W модуль, үр ашигтай хөргөлтийн системтэй, урт хугацааны ашиглалтад оновчтой гүйцэтгэлийг хангана
• 1.7 инчийн OLED дэлгэц: Тод, гэрэлтэй 128×64 нягтаршилтай OLED дэлгэц - чухал мэдээллийг нэг хараад олж харна, хэрэглэгчийн туршлагыг сайжруулна
• Эргономик дизайн, гайхалтай барих байдал: Эргономик барих байдалд зориулж зохион бүтгэгдсэн - урт хугацааны ашиглалт таатай, гарын ядралт багасгана
• Хүчтэй батерей, хурдан цэнэглэлт: Хоёр 18650 батерей багтааж, USB-C-ээр 10Вт хурдан цэнэглэлтийг дэмжинэ - тасалдалгүй урт хугацааны ашиглалт

Багцад багтсан зүйлс

• 1 × Jumper T12 MAX радио удирдлага

Мэргэжлийн тайлбар

• STM32F407ZET6: ARM Cortex-M4 MCU, 168MHz, 512KB Flash, 192KB RAM - EdgeTX ажиллуулахад хангалттай
• 1.7" OLED 128×64: Organic Light Emitting Diode - өөрийн гэрэлтэлтэй, хар/цагаан, бага хүчдэл хэрэглээ, өргөн харах өнцөг
• Hall Sensor Gimbals: Холл эффект мэдрэгчтэй жойстик - элэгдэлгүй, нарийвчлал өндөр, урт эдэлгээ
• ELRS 2.4GHz 500mW: ExpressLRS 2.4GHz, 500мВ хамгийн их гаралт - <3мс хоцролт, 100Гц шинэчлэлт
• 1W module with cooling: 1W хүчин чадалтай модуль, хөргөлтийн системтэй - 500мВ гаралтад тогтвортой
• JR MODULE reserved: JR стандарт гадна модульний хэсэг нөөцлөгдсөн - ирээдүйд өөр протокол руу шилжих боломж
• EdgeTX: Нээлттэй эхийн радио програм хангамж - T12 MAX-д зориулсан тохируулгатай
• 18650×2: Стандарт цилиндр батерей - 2500-3500mAh багтаамж, хялбар солих
• USB-C 10W: 5V 2A хурдан цэнэглэлт - батерейг хурдан цэнэглэнэ
• 152×160×63mm: Бага хэмжээний радио - T15-оос бага, T-Pro-оос том
• 355g: Хөнгөн жин - 18650 батерейтай ~450г, зөөвөрлөхэд хялбар

Нийцлэл

• ELRS 2.4GHz: Бүх ELRS хүлээн авагчтай BNF дрон
• JR Module (ирэдүйд): TBS Crossfire, Tracer, 900MHz ELRS г.м.

Энэхүү радио удирдлага нь бага хэмжээ, хөнгөн жин, OLED дэлгэц, 500мВ ELRS бүхий портатив, уралдаанд тохиромжтой мэргэжлийн зэрэглэлийн бүтээгдэхүүн юм.

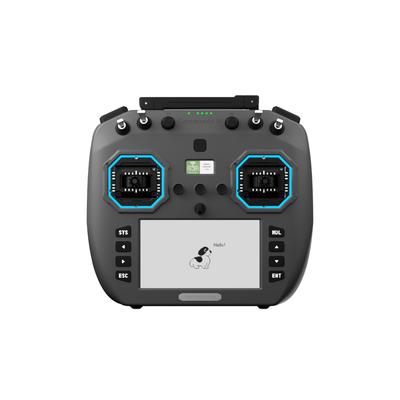

Бүрэн бүтэн дохио хүлээн авах чадвартай найдвартай хамтрагч

Ерөнхий танилцуулга

Commando 14 нь бүрэн бүтэн дохио хүлээн авах чадвартай таны найдвартай хамтрагч. Хугалж болох хос давтамжтай хос антенна болон суурьлуулсан ELRS хос давтамжтай TX модультай, 2.4GHz + 900MHz хос 1W өндөр хүчтэй гаралтыг дэмжинэ. Олон талт байдал болон хялбар байдлыг харгалзан зохион бүтгэгдсэн энэхүү төхөөрөмж нь алсын холболт, тогтвортой байдал, зөөвөрлөх чадварыг тэнцвэржүүлж, хүчтэй, саадгүй дохио шаарддаг нөхцөл байдалд тохиромжтой.

Гол онцлогууд

Хос Давтамжтай Хос 1W & Хугалж болох Хос Давтамжтай Хос Антенна

Суурьлуулсан ELRS хос давтамжтай TX модуль, 2.4GHz + 900MHz хос давтамжтай хос 1W өндөр хүчтэй гаралтыг дэмждэг - илүү алс, илүү хүчтэй тогтвортой байдал, илүү сайн саад тэсвэрлэлт. Антеннууд нь олон чиглэлийн дохио хүлээн авахад эргүүлж болох бөгөөд хялбар хадгалахад хугалж болно.

Үр ашигтай хөргөлтийн систем

Хос хөнгөн цагаан хайлшин радиатор болон турбосэнсний хослолтой - өндөр температурт эсвэл урт хугацааны өндөр хүчтэй ажиллагаанд ч хүйтэн, тогтвортой байна, тогтмол, найдвартай гүйцэтгэлийг хангана.

Хос HD дэлгэц

• 4.3 инчийн EdgeTX мэдрэгч дэлгэц - 1000 нит өндөр гэрэлтэлтэй, шууд нарны гэрэлд ч тод харагдана
• 0.96 инчийн ELRS модулийн дэлгэц - ажиллах төлөвийг тод харуулж, удирдахад хялбар

CNC Металл Холл Мэдрэгчтэй Жойстик (Gimbals)

Тэсвэртэй, элэгдэлд тэсвэртэй CNC хөнгөн цагаан хайлшаар хийсэн өндөр нарийвчлалтай дижитал холл мэдрэгчтэй жойстик нь тод хөдөлгөөн, нарийвчилсан удирдлагыг бүрдүүлж, тохируулж болох өнгөц эсэргүүцэлтэйгээр илүү зөөлөн, илүү хариу үйлдэлтэй нислэгийн туршлагыг олгоно. Уянгын чадал, эсэргүүцэл, X/Y тэнхлэгийн хөдөлгөөнийг тохируулж болно. LED жойстик нь RGB бөгөөрийн өнгө тохируулгыг дэмжинэ.

Дасгалжуулах Горимыг Дэмжинэ, Анхлан суралцагчдад Аюулгүй Эхлэлийг Баталгаажуулна

Хос Type-C тусгай өгөгдлийн кабель хоёр радио удирдлагыг шууд холбож Дасгалжуулах Горимыг идэвхжүүлнэ. Дасгалжуулагчийн бодит цагийн удирдлагатай, онцгой байдалд систем шууд хяналт авч, анхлан суралцагчдад аюулгүй эхлэхэд хялбар болгоно!

Нэг Цэнэглэлтээр 7 Цагийн Ажиллах Хугацаа

Суурьлуулсан 3S 5000mAh өндөр багтаамжтай батерейгаар тэжээгддэг, Type-C порт нь PD 60W хурдан цэнэглэлтийг дэмжиж, ердөө 1 цагт 80%*-д хүрнэ. Ашиглах явцдаа цэнэглэх боломжтой.

Нэмэлт Онцлогууд

• Олон симулятортой нийцтэй
• Стандарт гадна бариул дэмжинэ
• Гадна TBS/ELRS TX модуль дэмжинэ
• Задлахгүйгээр горим тохируулж болно

Техникийн үзүүлэлт

• Удирдлагын систем: EDGETX 3.0.0
• Суваг14Симулятор холболт: Bluetooth / Type-C утастай
• Дасгалжуулах горим: Type-C утастай
• Удирдлагын дэлгэц: 4.3 инчийн IPS бүх харах өнцгийн 1000 нит өндөр гэрэлтэлтэй
• TX модулийн дэлгэц: 0.96 инчийн өнгөт дэлгэц
• RF хүч: ELRS GemX хос давтамж (2.4GHz / 900MHz) 1W
• Антенна: Шугаман поляризацитай олон чиглэлийн хос давтамжтай антеннууд (2.4GHz+900MHz)
• Батерей: 5000mAh (3S 1P)
• Цэнэглэх хүч: 5–20V 3A дэмжинэ, PD 60W хамгийн их
• Жойстик: Дижитал холл мэдрэгчтэй жойстик
• Жойстик тохируулга: Цэсэн тохируулга
• Хугалсан хэмжээ: 180×168.2×81.4мм ±5мм (жойстик ба антенна хугалсан)
• Дэлгэрсэн хэмжээ: 180×217.4×85.3мм ±5мм (жойстик ба антенна дэлгэрсэн)
• Жин: 950г (±10г)
• Давтамжийн Сонголтууд: Хос 2.4GHz + 900/868MHz

Багцад багтсан зүйлс

• 1 × Commando 14 GemX радио удирдлага

Мэргэжлийн тайлбар

• ELRS (ExpressLRS): Нээлттэй эхийн алсын хяналтын систем - 2.4GHz/900MHz давтамж, <3мс хоцролт, 1W хүртэл RF гаралт
• GemX Dual Band: ELRS-ийн хос давтамжтай шийдэл - 2.4GHz (хурдан) + 900MHz (алс) нэгэн зэрэг ашиглах
• Hall Sensor Gimbals: Холл эффект мэдрэгчтэй жойстик - потенциометртэй харьцуулахад элэгдэлгүй, нарийвчлал өндөр
• EdgeTX 3.0.0: Нээлттэй эхийн удирдлагын програм хангамж - OpenTX-ийн үргэлжлэл, илүү сайн UI
• 1000 нит: Дэлгэцийн гэрэлтэлтийн нэгж - шууд нарны гэрэлд ч харагдана (>500 нит шаардлагатай)
• PD 60W: Power Delivery хурдан цэнэглэлтийн протокол - USB-C-ээр 60 ватт хүртэл
• 3S 5000mAh: 3 эгнээ, 1 параллель, 11.1V номинал, 55.5Wh нийт энерги
• Trainer Mode: Дасгалжуулах горим - багш шавийн хоёр радио хоорондоо холбогдож, багш хяналт авах боломжтой

Онцлог

• Хос 1W гаралт - хамгийн их хууль ёсны RF хүч, алсын хяналтын илүү тогтвортой байдал
• Хугалж болох антенна - зөөвөрлөхөд хялбар, гэмтлээс хамгаална
• Хос дэлгэц - нислэгийн мэдээлэл + RF модулийн төлөв тусдаа харагдана
• Металл жойстик - мэргэжлийн зэрэглэлийн нарийвчлал, удаан эдэлгээ
• 7 цагийн ажиллах хугацаа - өдөржин уралдаан, бэлтгэлд хангалттай
• Бүрэн нийцлэл - EdgeTX экосистем, олон симулятор, гадна модуль дэмжилт

Энэхүү радио удирдлага нь мэргэжлийн FPV уралдаан, алсын хяналтын нислэг, бэлтгэл симулятор зэрэгт зориулагдсан дээд зэрэглэлийн бүтээгдэхүүн юм.

Симуляторын сургалтад зориулан тусгайлан бүтээгдсэн LiteRadio 2 SIM Controller нь бодит FPV нислэгийн жинхэнэ мэдрэмжийг ямар ч бодит эрсдэлгүйгээр бүрэн дамжуулна.

Гурван горимт холболт (Joystick / Xbox / Dongle)-ын ачаар DRL, VelociDrone, DJI Virtual Flight, Phoenix RC зэрэг дэлхийн бүх гол симулятор платформуудтай бүрэн нийцнэ.

Хэрэглэгч өөрийн хэв маягт тохируулан өнгөний олон сонголт, мөн Mode 1 эсвэл Mode 2 удирдлагын тохиргооноос сонгох боломжтой.

Урд талд байрлах Type-C порт нь компьютер, таблет, гар утсанд эмх цэгцтэй, орооцолдохгүй холболтыг хангана. Харин BETAFPV Configurator-ын дэмжлэгтэйгээр firmware-ийг нэг товшилтоор хялбархан шинэчилж болно.

LiteRadio 2 SIM — таны симуляторын сургалтын төгс хамтрагч.

Онцлох давуу талууд (Bullet Points)

• Гурван горимт симуляторын дэмжлэг:
  Бүх томоохон FPV нислэгийн симулятор дээр дадлага хийх боломжтой
• 6 тод өнгө + Mode 1 / Mode 2:
  Light Gray, Crimson Red, Dark Blue, Light Cyan, Lime Green, Pink өнгөнүүдээс сонгон өөрийн хэв маягийг илэрхийлнэ
• Plug & Play хялбар хэрэглээ:
  Урд талд байрлах Type-C порт нь ямар ч төвөггүй холбож, шууд ашиглах боломжийг бүрдүүлнэ
• Хялбар эзэмшилд зориулсан инженерчлэл:
  BETAFPV-ийн хамгийн сүүлийн үеийн gimbal болон LiteRadio систем нь симуляторт өндөр нарийвчлалтай хариу үйлдэл үзүүлнэ
• Ирээдүйд бэлэн гүйцэтгэл:
  BETAFPV Configurator-оор дамжуулан firmware-ийг саадгүй шинэчилж, шинэ симулятор болон нэмэлт боломжуудыг дэмжинэ

Техникийн үзүүлэлт (Specifications)

• Бүтээгдэхүүний нэр: LiteRadio 2 SIM Controller
• Суваг (Channel): 8
• Gimbal төрөл: Potentiometer Gimbal
• Ашиглалтын чадал: 30mA / 5V
• Порт: Type-C
• Цахилгаан тэжээл: USB кабелиар тэжээгдэнэ
• Ажиллах температур: -10℃ ~ 40℃ (14°F ~ 104°F)
• Жин: ойролцоогоор 150 г
• Хэмжээс: 64.5 × 115.3 × 164.6 мм

Бүтцийн схем (Diagram)

Гурван горимт симуляторын дэмжлэг (Triple-Mode Sim Access)

LiteRadio 2 SIM нь Windows / macOS / Android үйлдлийн систем дээр ажилладаг бүх томоохон FPV болон RC нислэгийн симуляторуудтай бүрэн нийцтэй, олон платформ дамнасан жигд сургалтын орчинг нисгэгч бүрт — анхан шатнаас ахисан түвшин хүртэл — бүрдүүлнэ.

Joystick горимын дэмжлэг

Joystick горимд дараах симуляторуудтай шууд ажиллана:

• VelociDrone
• UNCRASHED
• DRL
• DCL
• Liftoff
• TRYP FPV
• FeelFPV
• FPV Freerider
• RaceFly
• Steam платформ дээрх бусад FPV симуляторууд

Холболт

• LiteRadio 2 SIM-ийг Type-C кабель ашиглан компьютер / гар утас / таблетад холбоно
• Төхөөрөмжийг систем дээр “BETAFPV Joystick” нэрээр автоматаар танина

Xbox горим (Xbox Mode)

Xbox горимд LiteRadio 2 SIM нь дараах симуляторуудтай бүрэн нийцэн ажиллана:

• Aerofly RC 8
• DJI Virtual Flight

Xbox горимд шилжүүлэх заавар

1. Зүүн joystick-ийг доод баруун булан руу,
   баруун joystick-ийг доод зүүн булан руу зэрэг хөдөлгөнө.
2. LiteRadio 2 SIM-ийг Type-C кабелиар төхөөрөмжид холбоно.
3. Төхөөрөмжийн индикатор гэрэл цагаан өнгөөр хурдан 3 удаа анивчих бөгөөд энэ нь Xbox горим идэвхжсэнийг илтгэнэ.
4. Төхөөрөмжийг систем дээр “BETAFPV Joystick” нэрээр автоматаар танина.

Dongle горим (Dongle Mode)

Dongle горимд LiteRadio 2 SIM нь дараах симулятортой бүрэн нийцэн ажиллана:

• Phoenix RC 6.0

Dongle горимд шилжүүлэх заавар

1. Зүүн joystick-ийг дээд баруун булан руу,
   баруун joystick-ийг дээд зүүн булан руу зэрэг хөдөлгөнө.
2. LiteRadio 2 SIM-ийг Type-C кабелиар төхөөрөмжид холбоно.
3. Төхөөрөмжийн индикатор гэрэл цэнхэр өнгөөр хурдан 3 удаа анивчих бөгөөд энэ нь Dongle горим идэвхжсэнийг илтгэнэ.
4. Төхөөрөмжийг систем дээр “BETAFPV Joystick” нэрээр автоматаар танина.

Өөрийн хэв маягийг илэрхийл — Өнгөтэйгөөр нис (Express Your Style – Fly in Color)

LiteRadio 2 SIM нь сургалтыг илүү сонирхолтой, хувийн өнгө төрхтэй болгох 6 тод, анхаарал татах өнгөний сонголт-ыг санал болгоно. Үүнд: Light Gray, Crimson Red, Dark Blue, Light Cyan, Lime Green, Pink орно.

Манай хамгийн их борлуулалттай Light Gray болон Crimson Red хувилбарууд нь Mode 1 эсвэл Mode 2 тохиргоотойгоор сонгох боломжтой бөгөөд таны барилт, удирдлагын хэв маягт бүрэн нийцнэ.

Хялбар эзэмшилд зориулсан инженерчлэл (Engineered for Effortless Mastery)

Урд талд байрлах Type-C порт нь кабелийн таталт, орооцолдох асуудлыг бүрэн арилгаж, жинхэнэ plug-and-play ажиллагааг хангана
(холбох → хэдхэн секундын дотор нисэхэд бэлэн).

Үүнтэй хосолсон LiteRadio-ийн мэргэжлийн түвшний gimbal нь хөдөлгөөн бүрийг өндөр нарийвчлалтай, сааталгүй дамжуулж, пикселийн түвшний удирдлагын мэдрэмжийг өгнө.

Анхан шатны суралцагчдад төгс тохирохын зэрэгцээ ахисан түвшний сургалтад хангалттай бат бөх гүйцэтгэлтэй энэхүү удирдлага нь аль ч ширээг өндөр гүйцэтгэлтэй симуляторын кокпит болгон хувиргана.

BETAFPV Configurator-оор шинэчлэх (Update via BETAFPV Configurator)

LiteRadio 2 SIM Controller нь BETAFPV Configurator-оор дамжуулан тогтмол шинэчлэгддэг тул ирээдүйн шинэ симуляторууд болон нэмэлт боломжуудтай бүрэн нийцтэй хэвээр байна.

BETAFPV Configurator нь BETAFPV дрон болон радио удирдлагад зориулсан нээлттэй эхийн (open-source) тохиргооны хэрэгсэл бөгөөд нисгэгчдэд төрөл бүрийн параметрүүдийг хялбархан тохируулах, нарийн тааруулах боломжийг олгодог. Ингэснээр удирдлагын хариу үйлдэл илүү оновчтой болж, нислэгийн үр ашиг сайжирна.

Татах холбоос (Download)

https://github.com/BETAFPV/BETAFPV_Configurator/releases

Гарын авлага (Manual)

https://support.betafpv.com/hc/en-us/article_attachments/40772076147737

BETAFPV Configurator-ын боломжууд (Features)

Параметрийг хялбар тохируулах (Easy Parameter Adjustment)

BETAFPV-ийн LiteRadio цуврал болон Cetus дронууд (байршил барих, автомат хөөрөх/хөвөх функцтэй)-д зориулан тусгайлан бүтээгдсэн энэхүү програм нь интуитив график интерфэйс-ээр дамжуулан PID controller-ийн параметрүүдийг хялбархан тохируулах боломж олгоно. Ингэснээр нислэгийн гүйцэтгэлийг төвөггүй оновчлох боломжтой.

Бодит цагийн хариу мэдээлэл (Real-Time Feedback)

Параметрийн өөрчлөлтийн нөлөөг шууд харуулж, бодит цагийн хяналт хийх боломжийг бүрдүүлнэ. Энэ нь дрон эсвэл радио удирдлагын тохиргоог хурдан үнэлж, нарийвчлан сайжруулахад тусална.

Асуудал оношлох үр ашигтай хэрэгсэл (Efficient Troubleshooting)

Суурилагдсан оношлогооны хэрэгслүүд нь асуудал үүсэх үед firmware-ийн хувилбар болон төхөөрөмжийн төлөвийг шалгахад тусалж, гэмтлийг хурдан тодорхойлон засварлах боломжийг олгоно. Ингэснээр зогсолтын хугацааг багасгана.

Firmware шинэчлэлтийг хялбарчлах (Streamlined Firmware Flashing)

Дрон болон радио удирдлагад зориулсан хэрэглэгчдэд ээлтэй firmware flash хийх систем-тэй. Алхамчилсан заавар, явцын үзүүлэлтүүдтэй тул шинэчлэлтийг аюулгүй, алдаагүй гүйцэтгэх боломжтой.

⚠️ Анхааруулга (Note)

Firmware шинэчлэхийн өмнө удирдлагын power товчийг дарж асаагаад, дараа нь PC-д холбох шаардлагатай.
Эсрэг тохиолдолд USB порт ажиллахгүй болох эрсдэлтэй.

Файл (File)

• LiteRadio 2 SIM Controller хэрэглэгчийн гарын авлага
• LiteRadio 2 SIM Controller-ийн firmware

Савлагаа (Package Contents)

• 1 × LiteRadio 2 SIM Controller
• 1 × USB Type-C кабель
• 1 × Хэрэглэгчийн гарын авлага

Удирдлагын шинэ эрин үеийг эхлүүлж байна

Team BlackSheep нь FPV дроныг хүний оюун ухаантай холбох интерфэйсийг сайжруулах чиглэлээр манлайлагч байсаар ирсэн. TBS Tango 2 нь радио удирдлагын шинэчлэлийг авчирч, хамгийн жижиг хэмжээтэй хэрнээ мэргэжлийн түвшний бүрэн хэмжээний hall sensor гимбалууд, FreedomTX (түр зуурын OpenTX салаа), хамгийн бага оролт-гаралтын хоцролт бүхий холбооны систем, USB-C цэнэглэлтэй суурилуулсан батерей, хугаршгүй олон функцтэй унтраалга зэргийг багтаасан байна. Энэ бол зүгээр нэг "тоглоомын хянагч" бус, R/C зориулалттай цоо шинэ загвар юм.

Crossfire интеграцтай анхны радио удирдлага

TBS Crossfire системийг дотроо суурилуулсан анхны радио. Энэ нь зардал, тохиргооны хугацааг багасгаж, найдвартай ажиллагааг нэмэгдүүлдэг. TBS Cloud ашиглахад бэлэн, LUA скриптүүд нь танил интерфэйсийн нэг хэсэг болсноор бүх зүйл логиктой, уялдаатай ажиллана.

Онцлох шинжүүд

• Бүтэн хэмжээтэй hall sensor гимбал
• Ball-bearing тулгууртай
• Даралтын эсэргүүцэл ба тэнцвэрийг тохируулах боломжтой
• Throttle ба pitch тохируулгатай (+/- 10 градус)
• Бага хүчдэлтэй сэт багтсан
• Нугалдаг гимбал саваа (Pro загварт л байдаг)
• Гарт эвтэйхэн, резинэн бариултай авсаархан хийц
• TBS Crossfire систем дотроо суурилуулсан
• CRSFShot: хамгийн бага хоцролт, хурдан хариу үйлдэл
• 30км хүртэлх холын зайн холболт
• Swivel-антен: хөл тавигч хэлбэрээр давхар ашиглана
• 12 суваг дэмждэг
• 5000mAh 1S LiPo батерей, USB-C 2A хурдан цэнэглэгчтэй (2.5 цагт бүрэн цэнэглэнэ)
• Хэлээр дуудан мэдээлэх, чичиргээт дохио, чихэвчний оролттой
• FreedomTX нээлттэй эх сурвалжтай үйлдлийн систем
• Дээд зэргийн хялбар 3 товч + эргэдэг залууртай навигаци
• 128x96 OLED хар цагаан дэлгэц (гэрэлтэй)
• 100+ загварын дурсамж, SD карт багтсан
• TBS Cloud дэмждэг

TBS Tango 2 Pro иж бүрдэлд орно

• 1 x TBS Tango 2 Pro
• 1 x Velvet зөөлөн цүнх (TBS логотой)
• 1 x Сэт пружин (бага даралттай)
• 2 x Throttle хязгаарлагч шураг (бариулын түлхүүртэй)
• 1 x Наадаг стикерийн багц
• 1 x Tango 2 3D түлхүүрийн оосор (зөвхөн эхний цувралд багтана)
• 1 x Хүзүүний оосор бэхэлгээ

Нэмэлт мэдээлэл ба татаж авах линкүүд

• TBS Agent M – Тохиргоо, шинэчлэлтийн хэрэгсэл
• TBS Tango 2 гарын авлага (EN)
• TBS Tango 2 гарын авлага (DE)
• 3D Print файл – хүзүүний оосор
• FreedomTX эх код
• SD картны контент (FreedomTX 1.x)
• TBS Cloud Wifi Firmware

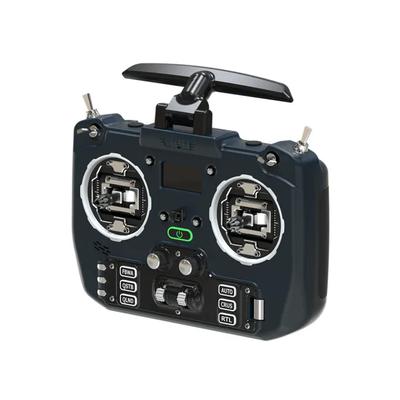

Jumper T20S V2 нь FPV дрон болон зайнаас удирддаг төхөөрөмжүүдэд зориулагдсан, STM32F407ZGT6 процессор, 1.3 инчийн OLED дэлгэц, дээд ангиллын ALPS RDC90 мэдрэгч бүхий RDC90 стик (Gimbals) болон 1000mW (1W) хүртэлх чадалтай ELRS 2.4GHz модулиар тоноглогдсон радио удирдлага юм.

Онцлох шинж чанарууд (Features)

• 1.3 инчийн OLED дэлгэц: 128x64 нягтралтай тод дэлгэц.
• ELRS 2.4GHz модуль: 1 Ватт (1000mW) хүртэлх өндөр гаралтын чадалтай.
• EdgeTX програм хангамж: Нээлттэй эхийн хамгийн сүүлийн үеийн уян хатан систем.
• RDC90 Стик (Gimbals): Дээд ангиллын ALPS RDC90 мэдрэгч бүхий өндөр нарийвчлалтай удирдлагын стик.
• XT30 Гадаад тэжээлийн порт: Гадаад модулийг тэжээх зориулалттай XT30 гаралт (7.4V 1.5A / 2S 2A).
• 6 ширхэг програмчлагдах товчлуур: Нислэгийн горимыг тэмдэглэх зориулалттай наалт дагалдана.
• Trainer порт ба Симулятор дэмжлэг: USB-C портоор дамжуулан компьютер дээр FPV симулятор тоглох боломжтой.

Техникийн үзүүлэлтүүд (Specifications)

• Микроконтроллер (MCU): STM32F407ZGT6
• Дэлгэцийн хэмжээ: 1.3 инч (128x64)
• Дэлгэцийн төрөл: OLED
• Стикний хэмжээ: Стандарт (Standard)
• Стикний төрөл (Gimbals): RDC90 (ALPS RDC90 мэдрэгчтэй)
• Суурилуулсан RF модуль: ELRS (2.4GHz)
• Дамжуулах чадал: Хамгийн ихдээ 1000mW (1W)
• Антенны порт: SMA
• Гадаад модулийн интерфейс: 1.25mm-5P
• Гадаад модулийн тэжээл: XT30 (2S 2A / 7.4V 1.5A гаралт)
• TF санах ойн карт: Суурилуулсан чип (EdgeTX-ээс албан ёсоор зөвлөсөн)
• Ажиллах хүчдэл: 6 - 8.4V
• Батарей: 2 * 21700 батарей (багцад ороогүй)
• Хэмжээ (УӨХ): 185 * 138 * 68мм
• Жин: 443г (батарейгүй)

Багцын бүрэлдэхүүн (Package Includes)

• 1 * Jumper T20S V2 ELRS 2.4G Дамжуулагч (Радио удирдлага)
• 1 * Салгаж болдог бариул (Removeable Handle)
• 1 * Хүзүүний оосор (Lanyard)
• 1 * Хэрэглэгчийн гарын авлага
• 1 * Товчлуурын наалт (Stickers)

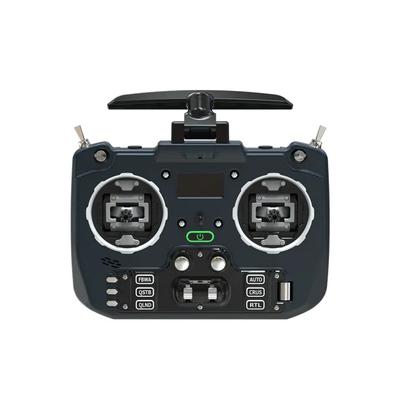

Jumper T20 V2 нь FPV дрон болон зайнаас удирддаг төхөөрөмжүүдэд зориулагдсан, STM32F407ZGT6 процессор, 1.3 инчийн OLED дэлгэц, бүрэн хэмжээний Хол мэдрэгчтэй стик (Full Size Hall Sensor Gimbals) болон 1000mW (1W) хүртэлх чадалтай ELRS 2.4GHz модулиар тоноглогдсон радио удирдлага юм.

Онцлох шинж чанарууд (Features)

• 1.3 инчийн OLED дэлгэц: 128x64 нягтралтай тод дэлгэц.
• ELRS 2.4GHz модуль: 1 Ватт (1000mW) хүртэлх өндөр гаралтын чадалтай.
• EdgeTX програм хангамж: Нээлттэй эхийн хамгийн сүүлийн үеийн уян хатан систем.
• Бүрэн хэмжээний Хол мэдрэгчтэй стик (Full Size Hall Gimbals): Нарийвчлалтай, элэгдэлгүй, мэдрэмж сайтай.
• XT30 Гадаад тэжээлийн порт: Гадаад модулийг тэжээх зориулалттай XT30 гаралт (7.4V 1.5A / 2S 2A).
• 6 ширхэг програмчлагдах товчлуур: Нислэгийн горимыг тэмдэглэх зориулалттай наалт дагалдана.
• Trainer порт ба Симулятор дэмжлэг: USB-C портоор дамжуулан компьютер дээр FPV симулятор тоглох боломжтой.

Техникийн үзүүлэлтүүд (Specifications)

• Микроконтроллер (MCU): STM32F407ZGT6
• Дэлгэцийн хэмжээ: 1.3 инч (128x64)
• Дэлгэцийн төрөл: OLED
• Стикний хэмжээ: Стандарт (Full Size)
• Стикний төрөл (Gimbals): Бүрэн хэмжээний Хол мэдрэгчтэй (Full Size Hall sensor)
• Суурилуулсан RF модуль: ELRS (2.4GHz)
• Дамжуулах чадал: Хамгийн ихдээ 1000mW (1W)
• Антенны порт: SMA
• Гадаад модулийн интерфейс: 1.25mm-5P
• Гадаад модулийн тэжээл: XT30 (2S 2A / 7.4V 1.5A гаралт)
• TF санах ойн карт: Суурилуулсан чип (EdgeTX-ээс албан ёсоор зөвлөсөн)
• Ажиллах хүчдэл: 6 - 8.4V
• Батарей: 2 * 21700 батарей (багцад ороогүй)
• Хэмжээ (УӨХ): 185 * 138 * 68мм
• Жин: 443г (батарейгүй)

Багцын бүрэлдэхүүн (Package Includes)

• 1 * Jumper T20 V2 ELRS 2.4G Дамжуулагч (Радио удирдлага)
• 1 * Салгаж болдог бариул (Removeable Handle)
• 1 * Хүзүүний оосор (Lanyard)
• 1 * Хэрэглэгчийн гарын авлага
• 1 * Товчлуурын наалт (Stickers)

ExpressLRS 2.4G радио холбооны протоколын алдартай хувилбар сонголтоор боломжтой боллоо. Мөн энэ хувилбар нь радио контроллерын шинэчлэлт, тохиргоо болон тааруулалтыг хялбар болгох зориулалттай BETAFPV Configurator-ийг дэмждэг.

Анхааруулга: 2024 оны 12-р сарын 17-ноос эхлэн LiteRadio 2 SE хамгийн сүүлийн үеийн ELRS V3.0.0 фермвэйр болон BETAFPV Configurator V2.0 хувилбартайгаар нийлүүлэгдэх болно.

Хуучин хэрэглэгчиддээ зориулан, 2022 онд анх гаргасан эхний багцуудаас эхлэн бүх LiteRadio 2 SE радио трансмиттерүүд фермвэйрийн шинэчлэлд хамрагдах боломжтой. Шинэчлэлтээр дараах шинэ боломжууд нэмэгдэж байгаа:

• Xbox горим: DJI-ийн FPV симуляторыг дэмждэг боллоо.
• Сайжруулсан нийцэмж: Android таблет болон гар утсанд дэмжлэг үзүүлснээр Android төхөөрөмж дээр FPV симулятор ашиглах боломжтой.
• Алдааны засварууд: Олон жижиг алдааг засаж, ажиллагааг илүү найдвартай болгосон.

Шинэ боломжуудаа бүрэн ашиглахын тулд LiteRadio 2 SE-ийн фермвэйрийг шинэчилж, хамгийн сүүлийн BETAFPV Configurator-ийг ашиглахыг зөвлөж байна.

ELRS V3.0.0 фермвэйрийг шинэчлэх

ETAFPV Configurator V2.0 татах

LiteRadio 2 / LiteRadio 2 SE эзэмшигчдэд зориулсан үндсэн плат

Гимбал: LiteRadio 2 SE эзэмшигчдэд зориулсан солих хэсэг

LiteRadio 2 SE Радио Трансмиттерийн Ерөнхий Шинжүүд:

• LiteRadio 2 дээр суурилсан шинэчлэгдсэн хувилбар бөгөөд олон сайжруулалттай.
• 1000 мАч багтаамжтай 1S батерей суурилуулсан тул 8 цаг хүртэл ашиглах боломжтой
• BETAFPV-ийн тусгайлан боловсруулсан LiteRadio системээр тоноглогдсон тул Joystick Calibration болон фермвэйрийн шинэчлэлтийг радио дээр шууд хийж болно.
• Frsky / Futaba / Bayang протоколуудыг дэмждэг бөгөөд радио трансмиттер дээрээс шууд горим сольж болно.
• 100mW дамжуулах чадалтай тул илүү өргөн ажиллах цар хүрээтэй.

Анхааруулга: D16 (FCC & LBT) протокол ACCST 2.0 эсвэл түүнээс дээш фермвэйртэй Frsky хүлээн авагчтай нийцэхгүй. Зөвхөн ACCST 1.X хувилбар бүхий XM+ хүлээн авагчтай холбогдоно.

Гол онцлогууд

• 8 цагийн ашиглалт – 1000 мАч 1S батерейтай, гайхалтай тэсвэртэй.
• USB цэнэглэлт – суурилуулсан цэнэглэгч модультай, цэнэг дуусахад (3.5V-аас доош) LED улаан болж, дараа нь цэнэглэгдэж байх үед хөх болж анивчдаг.
• FPV симулятор дэмжлэг – VelociDrone, Liftoff, TRYP, DRL, DCL, DJI гэх мэт симуляторуудыг Windows, Android төхөөрөмж болон таблет дээр дэмжинэ.
• 100mW дамжуулах чадал – LiteRadio 2-оос илүү хүчтэй дамжуулалт.
• Эргономик хийц – Резинэн бүрээстэй, гулгахгүй бариултай.
• USB Joystick горим – FPV симулятор тоглоомуудад PC-д холбоод шууд тоглож болно.

Үзүүлэлтүүд

• Бүтээгдэхүүн: LiteRadio 2 SE
• Өнгө: Цагаан
• Давтамжийн хүрээ: 2.4G (2403MHz-2447MHz)
• 2.4G систем: CC2500 / SX1280
• Суваг: 8
• Дэмжих протоколууд: Futaba S-FHSS / Frsky FCC D16 / Frsky LBT D16 / Frsky D8 / ExpressLRS 2.4G
• Гаралтын чадал: ≤100mW
• Дрон төрөл: Multirotor
• USB цэнэглэлт / фермвэйрийн шинэчлэлт дэмждэг
• BETAFPV Simulator холболт / Joystick тохируулга дэмждэг
• LED гэрлийн төлөв:
  🔴 Улаан – асаалттай
  🔴 Улаан – цэнэг бага (3.5V-аас доош)
  🔵 Хөх – хэвийн ажиллагаа
• Батерей: 1000mAh 1S
• Цэнэглэх порт: USB 3.0 Type-C

FPV симуляторуудыг нэг контроллероор!

LiteRadio 2 SE нь VelociDrone, Liftoff, TRYP, DRL, DCL, DJI гэх мэт бүх алдартай FPV симуляторуудад нийцтэй. PC, Android болон таблет төхөөрөмж дээр төгс нийцэж, Windows систем дээр DJI Flight Simulator-ийг Xbox горимтой ашиглах боломжийг олгодог.

How can I enable support for the DJI FPV simulator on LiteRadio 2 SE and LiteRadio 3?

How can I enable compatibility with Android devices on LiteRadio 2 SE and LiteRadio 3?

BETAFPV Configurator

BETAFPV Configurator бол BETAFPV дрон болон радио контроллеруудад зориулсан нээлттэй эх бүхий тохиргооны хэрэгсэл юм.

V2.0.0 шинэчлэлт:

• macOS ба Linux (Debian) дэмжлэг.
• LiteRadio 1, LiteRadio 2 SE V2 (FrSky, ELRS2 & ELRS3), LiteRadio 3 (FrSky, ELRS2 & ELRS3), LiteRadio 4 SE (ELRS3) дэмжлэг.
• Олон алдааг засаж сайжруулсан.

Татах хаяг: https://github.com/BETAFPV/BETAFPV_Configurator/releases

Заавар: https://support.betafpv.com/hc/en-us/article_attachments/40772076147737

BETAFPV Configurator-ын онцлог:

• Параметрийн тохиргоог хялбар болгох – LiteRadio цуврал болон Cetus нисгэгч дронуудад зориулсан (байршил хадгалах, автоматаар хөвөх функцтэй) програм хангамж. График интерфейс ашиглан PID хянагчийн параметрүүдийг хялбархан тохируулж, нислэгийн гүйцэтгэлийг оновчтой болгоно.
• Бодит цагийн хариу өгөх чадвар – Параметрийн тохируулгын үр нөлөөг шууд харуулж, бодит цагт хянах боломжтой. Ингэснээр нисгэгчид тохиргоогоо хурдан үнэлж, сайжруулах боломжтой болно.
• Алдааг үр ашигтай оношлох – Суурилуулсан оношлогооны хэрэгслүүд нь програмын хувилбар, бүтээгдэхүүний байдал зэргийг шалгаж, асуудал үүсэх үед шийдвэрлэхэд тусална. Ингэснээр эвдрэл, доголдол гарах хугацааг багасгана.
• Програм хангамжийг шинэчлэх ажиллагааг хялбаршуулах – Дрон болон удирдлагад зориулсан програм хангамжийг шинэчлэхэд хэрэглэгчдэд зориулсан зааварчилгаа, явцыг харуулах индикаторуудыг багтаасан бөгөөд шинэчлэлтийг хурдан, алдаагүй хийх боломжийг бүрдүүлнэ.

Тайлбар: Илүү хүчдэлийг асаахаасаа өмнө компьютертоо холбохоо мартуузай. Хэрэв та тэгвэл USB порт ажиллахгүй болно.

Протокол солих заавар

Фрискай (Frsky FCC D16, Frsky LBT D16, Frsky D8) болон Футаба (Futaba S-FHSS) протоколуудыг солихын тулд.

1️⃣ Нэгдүгээрт удирдлагаа унтраана.
2️⃣ Дараа нь bind товчийг дарж бариад, тэгээд дахин асаана.
3️⃣ Улаан LED гэрэл чийдэнгийн анивчих тоогоор протоколыг заана. Дараах байдлаар ялгагдана:

• 1 удаа анивчих: Frsky FCC D16 (зөвхөн ACCST 1.X хувилбарыг дэмжинэ)
• 2 удаа анивчих: Frsky LBT D16 (зөвхөн ACCST 1.X хувилбарыг дэмжинэ)
• 3 удаа анивчих: Frsky D8
• 4 удаа анивчих: Futaba S-FHSS

LiteRadio 2 SE-ийн диаграмм

Түгээмэл асуулт, хариулт (FAQ)

• LiteRadio 2 SE удирдлагын гарын авлага
• LiteRadio 2 SE-ийн гимбалыг хэрхэн солих вэ?
• LiteRadio 2 SE-д зориулсан BETAFPV ELRS V3.0.0 firmware
• Хэрэв таны компьютер AMD процессортой бөгөөд бага хүчдэлийн алдаа өгч, сэрэмжлүүлэг дуугарахгүй байвал сүүлийн firmware-ийг суулгана уу.
• Хэрэв удирдлага BETAFPV Configurator-той холбогдохгүй байвал.

  1️⃣ Удирдлагыг асаахаас өмнө configurator-т холбох шаардлагатай.
  2️⃣ USB кабель нь өгөгдөл дамжуулах чадвартай эсэхийг шалгана уу.
  3️⃣ Linux систем дээр CDC эсвэл HID нэвтрэх эрхийг идэвхжүүлнэ үү.

Сав баглаа

• 1 * LiteRadio 2 SE Радио Трансмиттер
• 1 * Хэрэглэх заавар
• 1 * USB Type-C кабель

TBS нь урт зайн (LRS) системүүдийн зах зээлд хамгийн өндөр гүйцэтгэлтэй, мөн хамгийн хямд шийдлийг санал болгох зорилготой ажиллаж ирсэн. Crossfire Nano TX Starter Set-ийн гарснаар энэ зорилго бодит биелэлээ оллоо! Crossfire системд анхлан нэгдэх хамгийн төгс боломж одоо бүрдээд байна.

Багцын агуулга

• 1 x TBS Crossfire Nano TX
• 1 x X9D Lite адаптер
• 3 x TBS Crossfire Nano RX хүлээн авагч
• 3 x Crossfire Micro хүлээн авагчийн антен
• 3 x TBS Immortal T V2 антен
• 3 x Кабель ба агшдаг гуурсны иж бүрдэл

TBS Crossfire Nano TX техникийн үзүүлэлт

• Долгионы зурвас:
  • • 868MHz (Европ, ОХУ)
    • 915MHz (АНУ, Ази, Австрали)
• Оролтын хүчдэл: 6.0 – 13V
• USB холбогч: USB-C
• Эрчим хүчний хэрэглээ:
  • • 1.1W (@10mW)
    • 2W (@100mW)
• Хэмжээ: 65 x 48 x 22 мм (JR модул хэмжээтэй)
• Жин: 48г

TBS Crossfire Nano RX техникийн үзүүлэлт

• Жин: 0.5г (зөвхөн хүлээн авагч)
• Хэмжээ: 11мм x 18мм
• Firmware шаардлага: V2.25 буюу түүнээс дээш
• Оролтын хүчдэл: +3.3V – 8.4V

Онцлог давуу талууд

• Nano TX – Жижиг хэмжээтэй ч хүчирхэг, багтаамжтай, хөнгөн
• Immortal T V2 антен – Бат бөх, уян хатан, урт зайнд маш сайн дохио барих чадвартай
• X9D Lite адаптер – Тохиргоо, уялдааг илүү амар болгоно
• Crossfire системийн найдвартай байдал ба дохионы хамгийн бага хоцролт

Хэрэв та хамгийн найдвартай, хямд өртөгтэй урт зайн удирдлага-ыг хайж байгаа бол TBS Crossfire Nano TX Starter Set бол хамгийн зөв сонголт юм. FPV-ийн эхлэлээ итгэлтэйгээр тавь!

TBS-ийн зорилго бол зүгээр нэг хамгийн сайн гүйцэтгэлтэй LRS (Long Range System) байхаас гадна хамгийн хямд үнэтэй байхад оршиж ирсэн. Харин Crossfire Micro TX V2 Starter Set гарснаар энэ зорилгодоо бүрэн хүрлээ! Шинээр сайжруулсан техник хангамж бүхий Micro TX V2 ба хүчтэй хослолуудаас бүрдсэн энэ багц нь одоо Crossfire системд нэгдэх хамгийн шилдэг боломж юм.

Багцын агуулга

• 1 x TBS Crossfire Micro TX V2
• 3 x TBS Crossfire Nano RX хүлээн авагч
• 3 x Crossfire Micro Receiver антен
• 3 x TBS Immortal T V2 антен
• 1 x Taranis QX7-ийн мод хийнэ (мод хийх хэрэгсэл)
• 3 x Кабель ба агшдаг гуурсны иж бүрдэл

TBS Crossfire Micro TX V2 техникийн үзүүлэлт

• Долгионы зурвас:
  • • 868MHz (Европ, ОХУ)
    • 915MHz (АНУ, Ази, Австрали)
• Оролтын хүчдэл: 6.0 – 13V
• Холбогч порт: USB-C
• Эрчим хүчний хэрэглээ:
  • • 1.1W (@10mW)
    • 2W (@100mW)
• Хэмжээ: 65 x 48 x 22 мм (JR модулын хэмжээ)
• Жин: 48г

TBS Crossfire Nano RX техникийн үзүүлэлт

• Жин: 0.5г (хүлээн авагч цэвэр жин)
• Хэмжээ: 11мм x 18мм
• Шаардагдах firmware: V2.25 ба түүнээс дээш
• Оролтын хүчдэл: +3.3V – 8.4V

Онцлог

• Урт зайн хамгийн найдвартай, бага хоцролттой холболт
• Crossfire-н стандарт чанар ба үнэ цэнийн хамгийн зөв харьцаа
• TBS Immortal T антен – бат бөх, уян хатан
• Хялбар тохиргоо ба өргөн хэрэглэх боломжтой (мод хийж болно)

Энэхүү TBS Crossfire Micro TX V2 Starter Set нь урт зайн FPV-д хамгийн хямд, мэргэжлийн түвшний эхлэл тавих төгс шийдэл юм. Хэрэв та Crossfire системд шилжих эсвэл FPV нислэгийн найдвартай хяналт хүсэж байвал энэ бол таны боломж! TBS Crossfire Micro TX V2 техникийн үзүүлэлт

• Долгионы зурвас:
• 868MHz (Европ, ОХУ)
• 915MHz (АНУ, Ази, Австрали)
• Оролтын хүчдэл: 6.0 – 13V
• Холбогч порт: USB-C
• Эрчим хүчний хэрэглээ:
• 1.1W (@10mW)
• 2W (@100mW)
• Хэмжээ: 65 x 48 x 22 мм (JR модулын хэмжээ)
• Жин: 48г

TBS Crossfire Nano RX техникийн үзүүлэлт

• Жин: 0.5г (хүлээн авагч цэвэр жин)
• Хэмжээ: 11мм x 18мм
• Шаардагдах firmware: V2.25 ба түүнээс дээш
• Оролтын хүчдэл: +3.3V – 8.4V

Онцлог

• Урт зайн хамгийн найдвартай, бага хоцролттой холболт
• Crossfire-н стандарт чанар ба үнэ цэнийн хамгийн зөв харьцаа
• TBS Immortal T антен – бат бөх, уян хатан
• Хялбар тохиргоо ба өргөн хэрэглэх боломжтой (мод хийж болно)

Энэхүү TBS Crossfire Micro TX V2 Starter Set нь урт зайн FPV-д хамгийн хямд, мэргэжлийн түвшний эхлэл тавих төгс шийдэл юм. Хэрэв та Crossfire системд шилжих эсвэл FPV нислэгийн найдвартай хяналт хүсэж байвал энэ бол таны боломж!
