BETAFPV компаниас 2.4G / 915MHz / 868MHz хүлээн авагчдад зориулан зохион бүтээж, үйлдвэрлэсэн диполь T антенн (Dipole T Antenna). Энэхүү антенн нь бүх чиглэлд радио долгион түгээх (omnidirectional) чадвартай. Антенны цутгамал резинэн гэрэн дотор радио давтамжийн (RF) балун хэлхээ (balun circuit) суурилагдсан байдаг. Антенн тус бүрийг зохих түвшинд хэвийн ажиллаж байгаа эсэхийг шалгахын тулд давтамжийн спектрографаар тусгайлан туршиж шалгасан.
ExpressLRS-ийн олон төрлийн бүтээгдэхүүнүүд одоо бэлэн худалдаалагдаж байна!
Техникийн үзүүлэлтүүд (Specifications)
Үзүүлэлт
- Коаксиаль кабелийн урт: 46mm / 80mm
- Антенны өргөн: 60mm

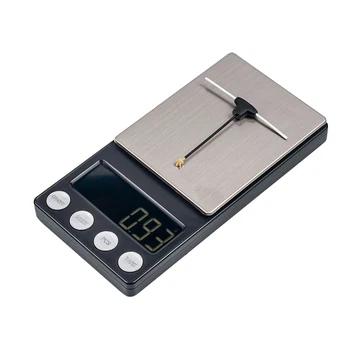

- Жин: 0.94g
- Холбогч порт: U.FL
- Өсгөлт (Gain): 2dBi
- VSWR (Шууд ба эргэх долгионы харьцаа): <1.4 (2.4G хувилбар) / <1.6 (915MHz/868MHz хувилбар)
Ямар антенн сонгох вэ? Энэхүү антеннуудыг Frsky эсвэл TBS зэрэг бусад хүлээн авагчтай хамт ашиглах боломжтой юу?
- Нийцтэй байдал: U.FL холбогчтой ямар ч хүлээн авагчтай шууд тохирон ажиллана.
- Анхааруулга: Буруу давтамжийн антенныг ашиглаж болохгүй. Гаднаас нь харахад бүгд ижилхэн харагдах боловч доторх балун (balun) хэлхээ нь өөр өөр байдаг. Буруу давтамж дээр ашиглавал антенны гүйцэтгэл огт өөр (муу) байх болно.
- Сонголт: Богино кабельтай (46mm) 915MHz/868MHz антенн нь жижиг whoop дронуудад тусгайлан зориулагдсан. Хэрэв та хол зайд бүрэн чадлаар нь нисэхийг хүсэж байгаа бол урт кабельтай (80mm) хувилбарыг сонгохыг эрс зөвлөж байна.
Бүх чиглэлийн хамралт ба RF Антенны Балун (RF Antenna Balun)
BETAFPV диполь T антенн нь бүх чиглэлд радио долгион түгээх (omnidirectional) чадвартай.
Балун (Balun) гэж юу вэ? Яагаад энэхүү диполь T антеннд ашигладаг вэ? Тэнцвэртэй (balanced) антеннуудыг коаксиаль кабелиар тэжээхийн тулд холболтын цэг дээр Антенны Балун (Antenna Balun) хэлхээг ихэвчлэн суулгаж өгдөг.
Диполь T антенны хувьд балун хэлхээ нь цутгамал резинэн хамгаалалтын гэрэн дотор байрладаг бөгөөд давтамжийн хувилбар тус бүрт тохирсон тусгай балун хэлхээ суурилагдсан байдаг.
Package

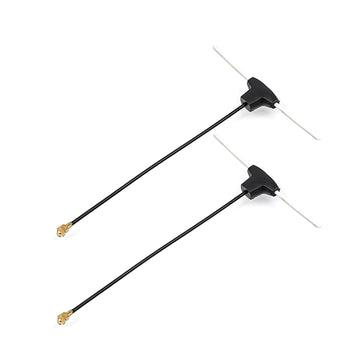

- 2 * BETAFPV T antenna
