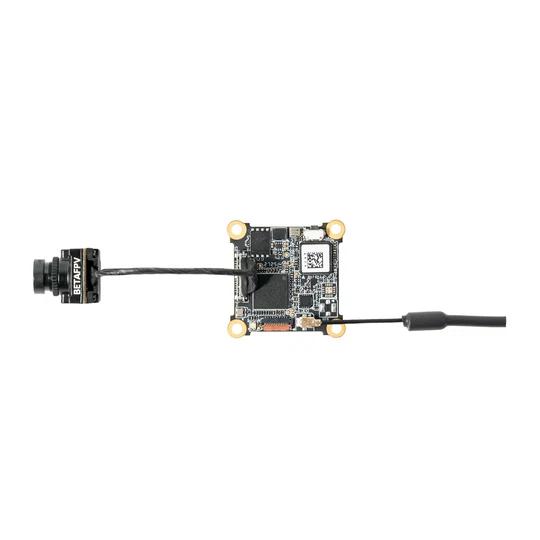

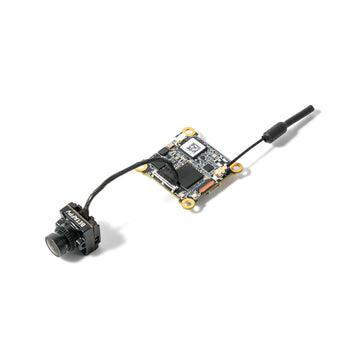

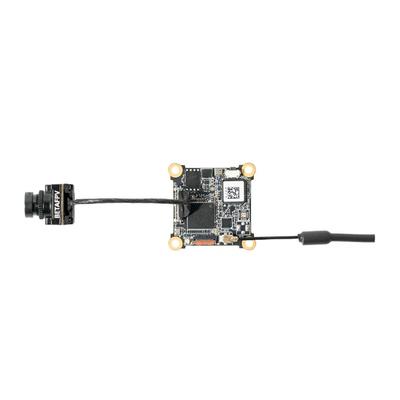

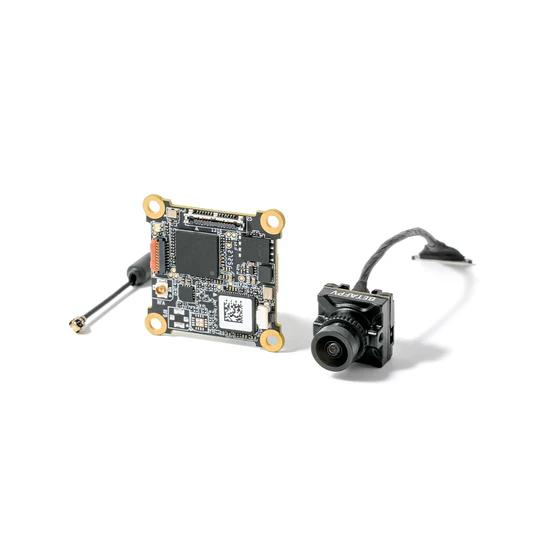

ArtLynk протоколын экосистемийн нэг хэсэг болох P1 Air Unit HD VTX нь 1080p@60fps шууд видео дамжуулалтыг ойролцоогоор 60ms хоцролттойгоор 5км-ээс дээш зайд дамжуулдаг. Түүний 1/2.9” CMOS мэдрэгч болон өргөн 170° харах өнцөг (FOV) нь дээд зэргийн тод, нарийвчлалтай дүрсийг үзүүлж, нислэг бүрийг илүү бодит, мэдрэмжтэй болгоно. Төрөл бүрийн орчинд найдвартай ажиллахаар зохион байгуулагдсан тул өтгөн ой мод эсвэл хотын төвөгтэй орчинд ч сааталгүй, тогтвортой холболтыг хадгална.
Онцлох шинж чанарууд (Bullet Points)
- ArtLynk Протокол: Уламжлалт аналоги VTX-ээс хавьгүй илүү тогтвортой байдал болон тусгалын зайг санал болгодог, бага хоцролттой, урт зайн дрон харилцааны протокол.
- Хөнгөн жинтэй ба боломжийн үнэтэй HD: Ердөө 6.8г (камертай) жинтэй, авсаархан бөгөөд эдийн засагт хэмнэлттэй HD VTX шийдэл.
- Найдвартай видео дамжуулалт: ~60ms хоцролттой, 5км-ээс дээш зайд тод саадгүй видеог дамжуулна.
- Өргөн өнцгийн 1080p тод дүрс: 1/2.9” CMOS мэдрэгч болон 170° FOV харах өнцөг нь тод, бодит мэдрэмж төрүүлэх дүрслэлийг санал болгоно.
- Шууд холбогдох (Plug-and-Play) нийцтэй байдал: Стандарт 6-pin порт нь Betaflight болон BETAFPV нислэгийн контроллеруудтай саадгүй ажиллана.
Техникийн үзүүлэлтүүд (Specifications)
AirUnit
- Жин (Air Unit)Камергүй: Бараг 3.61г / Камертай: Бараг 6.5г / Антенн: Бараг 0.44г
- Суурилуулах нүхний хэмжээ: 25.5*25.5мм
- Суурилуулах нүхний диаметр: ø2.5мм
- Хэмжээ (УӨХ)Air Unit: 30305.5мм / Камер: 141417мм
- Порт: SH 1.0 6-pin (FC), SH 1.0 4-pin (USB)
AirUnit
- Давтамж: 5.1-5.9 GHz
- Гаралтын чадал (EIRP):＜200mW (FCC/SRRC) / <25mW (CE)
- Дамжуулах зай: >5км
- Видео хоцролт: Ойролцоогоор 60ms
- Шууд дүрсний чанар: 1080p@60fps
- Зурвасын өргөн: 10MHz
- Антенн: Ганц антенн (Single antenna)
- Суваг: 3
- Камерын суулгах өргөн: 14мм (M2 нүхтэй)
- Зургийн мэдрэгч: 1/2.9'' CMOS
- Дурангийн харах өнцөг (FOV): 170°
- Видео формат: MP4
- Макс видео битрейт: 20Mbps
- OSD: Canvas mode
- Оролтын хүчдэл: 5V
- Ажиллах температур -10℃-аас 40℃
- Дэмжих: FCBetaflight FC & BETAFPV FC
Diagram
Найдвартай видео дамжуулалт (Reliable Video Transmission)
P1 Air Unit нь 200mW хүртэлх макс гаралтын чадал ба 5км-ээс дээш зайд тод, найдвартай видео дамжуулалтыг үзүүлнэ. Ойролцоогоор 60ms бага хоцролттой тул саадгүй, дүрсний сааталгүйгээр хол зайд итгэлтэй нисэх боломжтой. Standby Mode (Хүлээх горим) нь дрон болон FPV нүдний шилний хоорондох зайнаас хамааран чадлыг автоматаар тохируулж, дрон унах үед ч холболтыг хадгалж үлдэнэ.
*Нээлттэй орчинд 200mW чадлаар хийсэн бодит туршилтаар 5км-ээс дээш зайд дамжуулсан. Орчин болон долгионы саадтай байдлаас хамаарч бодит зай өөр байж болно.
Өргөн өнцгийн 1080p тод дүрс (Wide-Angle 1080p Clarity)
1/2.9” CMOS мэдрэгч болон өргөн 170° харах өнцгөөр тоноглогдсон камер нь гэрэлтүүлгийн ямар ч нөхцөлд тод, нарийвчлалтай дүрсийг буулгана. Өндөр нягтралтай видео дамжуулалтын тусламжтайгаар орчноо илүү тод харж, нислэг бүрийг илүү мэдрэмжтэй болгоорой.

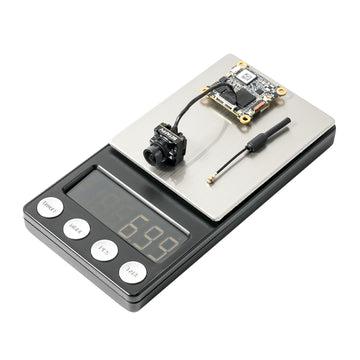

Хөнгөн жинтэй ба боломжийн үнэтэй HD (Lightweight & Affordable HD)
Ердөө 6.5г (антеннгүйгээр) жинтэй P1 Air Unit нь авсаархан, төсөвт хэмнэлттэй HD видео шийдлийг санал болгож, танд өөрийн хүссэн HD whoop дроныг чанарын буултгүйгээр угсрах боломжийг олгоно.
Өргөн зохицол (Wide Compatibility)
Стандарт SH1.0 6-pin порт болон OSD-д зориулсан MSP холбооны протоколтой P1 Air Unit нь Betaflight болон BETAFPV нислэгийн контроллеруудыг шууд дэмжинэ.
ArtLynk протоколын тухай дэлгэрэнгүй
P1 Air Unit HD VTX нь уламжлалт аналоги VTX-ээс хавьгүй илүү тогтвортой байдал ба тусгалын зайг санал болгодог ArtLynk протоколын нэг хэсэг юм. ArtLynk протокол нь 60ms орчим хоцролттойгоор бодит цагийн HD видеог дамжуулдаг бөгөөд энэ нь FPV нислэгийн удирдлагад маш чухал байдаг.
- Artosyn Inside & KAP Supported: ArtLynk протокол нь Artosyn-ийн сүүлийн үеийн AR803X чипсетийг ашигладаг бөгөөд үндсэн технологийг KAP компани хариуцан хөгжүүлж, Artosyn чипсет ашигладаг FPV бүтээгдэхүүнүүдийн зохицлыг хангадаг.
- Нээлттэй экосистем: ArtLynk протокол нь зөвхөн нэг компанид хамаардаггүй FPV хамтын экосистем юм. Олон FPV компаниуд ArtLynk протоколд суурилсан өөрсдийн бүтээгдэхүүнийг зохион бүтээж үйлдвэрлэдэг.
Дэмжих төхөөрөмжүүд:
- BETAFPV VR04 HD goggles, Aquila20 P1, Meteor75 Pro P1
- HGLRC Draco
- болон бусад олон төхөөрөмжүүд
Микро програм хангамжийн (Firmware) зохицлын тэмдэглэл:
- HGLRC Draco зэрэг гуравдагч талын ArtLynk тоног төхөөрөмжүүдтэй саадгүй ажиллахын тулд BETAFPV төхөөрөмжүүдийнхээ микро программыг V2.0.5 эсвэл түүнээс дээш хувилбар руу шинэчилнэ үү.
- Air unit-ийг Газрын станцаар (Ground station) дамжуулан шинэчлэх шаардлагатай. Эхлээд Газрын станц болон Air unit хоёр ижил програм хангамжийн хувилбартай байгааг шалгаад шинэчлэлтийг хийнэ үү. V2.0.5 хувилбар нь V1 (V1.0.36 / V1.0.44) хувилбаруудтай ажиллахгүй.
Нислэгийн контроллертой (FC) хэрхэн холбох вэ
Дагалдах 6-pin кабелийг ашиглан P1 Air Unit-ийг нислэгийн контроллерт холбоно. Пинийн дараалал болон холболтыг зааврын дагуу шалгаж холбоно уу.
Файлууд (File)
Зөвлөмж болгох эд ангиуд (Recommended Parts)
- Квадрокоптер: Meteor75 Pro P1, Aquila20 HD FPV Kit
- FPV Нүдний шил: VR04 HD FPV Goggles
Багцын бүрэлдэхүүн (Package)
- 1 * P1 Air Unit HD VTX
- 1 * 6Pin кабель
- 1 * Дагалдах хэрэгслийн багц (4Доргион бууруулагч резин, 2M2-4 эрэг, 4*M2-6 эрэг)
- 1 * Хэрэглэгчийн гарын авлага
