Анхаар: VR04 HD болон VR04 HD Pro нүдний шилнүүд нь ArtLynk Protocol экосистемд зориулан бүтээгдсэн. Эдгээр нь зөвхөн ArtLynk-тэй нийцтэй бүтээгдэхүүнүүдтэй ажиллана. Үүнд: P1 Air Unit, Aquila20 P1, Meteor75 Pro P1, Monitor, P1 HD VRX (Standard), P1 HD VRX (Nano) [Бета туршилт], Matrix 1S AIO P1 HD FC [Бета туршилт] болон хамтрагч брэндүүдийн бүтээгдэхүүнүүд багтана. Захиалга хийхээсээ өмнө бүтээгдэхүүний үзүүлэлтийг шалгана уу. Асуух зүйл байвал манай дэмжлэгийн багтай холбогдоно уу – бид туслахдаа баяртай байх болно.

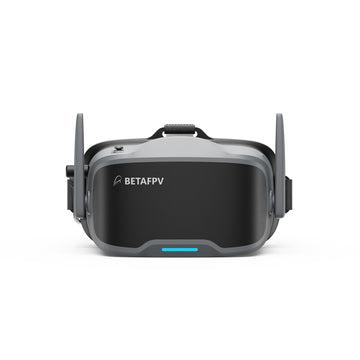

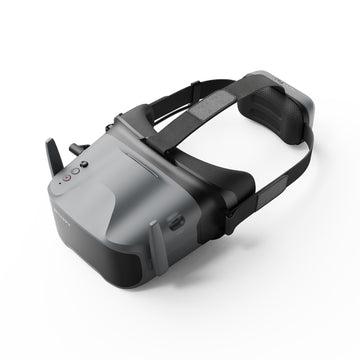

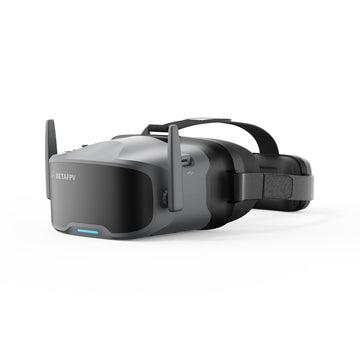

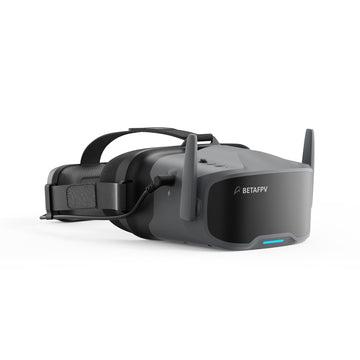

Бүрэн дотор нь нэвтрэх орчин ба тав тухыг хангахаар зохион бүтээгдсэн VR04 HD FPV нүдний шил нь харааны шилтэйгээ зүүх боломжтой уудам орон зайтай тул та хувийн шилээ тайлах шаардлагагүй. Мөн нүүрний хэлбэрт тохирсон жийргэвч болон зөөлөн резинэн хамарын тулгуур нь гадаад гэрлийг бүрэн хааж, урт хугацааны тав тухтай нислэгийг олгоно. VR04 HD нь 3 цаг ажиллах 2600mAh батарейтай ирдэг бол VR04 HD Pro нь 4 цаг ажиллах 3800mAh батарейгаар ахиулсан бөгөөд DP дэмждэг Type-C портоор дамжуулан гадаад дэлгэц рүү шууд бичлэг дамжуулах (live feed output) боломжийг дэмждэг. Хоёр загвар хоёулаа нэг товчлуураар microSD картанд (1TB хүртэл) 1080p бичлэг хийх функцтэй тул нислэг бүрийг бодолтой, тод нарийвчлалтайгаар бичиж үлдээх боломжийг олгоно. P1 Air Unit-тэй бүрэн зохицох тул өөрийн тохиргоог угсрах эсвэл шууд холбогдон нисэх (bind-and-fly) загваруудыг ашиглах уян тансаг боломжийг олгож, нисгэгч бүрт дээд зэрэглэлийн, тав тухтай FPV мэдрэмжийг бэлэглэнэ.
Онцлох шинж чанарууд (Bullet Points)
- Харааны шилтэй ч зүүхэд тухтай: Уудам орон зайтай тул харааны шилээ тайлахгүйгээр шууд зүүж нисэх боломжтой.
- Гэрлийг бүрэн хаах дизайн: Нүүрний хэлбэрт тохирсон жийргэвч ба зөөлөн хамарын тулгуур нь гялбааг хааж, нислэгийн орчинд бүрэн нэвтрүүлнэ.
- Шууд дэлгэцэнд дамжуулах (VR04 HD Pro): Нислэгийн дүрсийг гадаад дэлгэц рүү шууд дамжуулж, бусадтай хуваалцах боломжтой.
- P1 Air Unit-тэй зохицол: P1 Air Unit ашиглан өөрийн whoop-ийг угсрах эсвэл P1 дэмждэг загваруудтай холбогдон нисэх боломжтой.
- Урт хугацааны батарей: 3 цаг (VR04 HD) эсвэл 4 цаг (VR04 HD Pro) хүртэл тасралтгүй ажиллах ба ямар ч 2–6S whoop батарейгаар тэжээгдэх боломжтой.
- Нэг товчлуураар бичлэг хийх: Товчлуур дээр нэг дарахад л тод HD бичлэгийг шууд нүдний шилний картанд бичиж эхэлнэ.
Техникийн үзүүлэлтүүд (Specifications)
- Хэмжээ: 168.8x182.1x98.5мм
- Жин: 400г±10г (батарей ороогүй)
- Дэлгэц: LCD
- Дэлгэцийн хэмжээ: 4.5 инч
- Дэлгэцийн нягтрал: 1920*1080
- Дамжуулах зай: >400м
- Битрэйт: Дээд тал нь 25Mbps
- Батарей: 2600mAh (VR04 HD), 3800mAh (VR04 HD Pro)
- Ажиллах хугацаа: Энгийн горимд 3 цаг орчим (VR04 HD) / 4 цаг орчим (VR04 HD Pro)

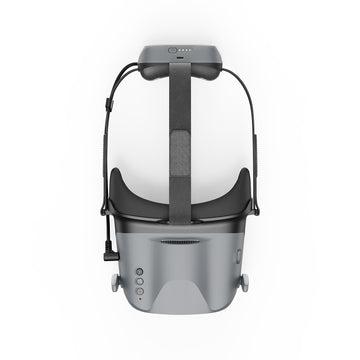

- Цэнэглэх порт: Толгойн туузны батарей баригч дээрх Type-C порт
- Картын суурь: MicroSD карт (Багцад ороогүй), FAT32 системийг дэмжинэ, дээд тал нь 1TB багтаамжтай
- Бичлэг хийх нягтрал: 1080P@60fps
Диаграм
VR04 HD
VR04 HD Pro
Бүрэн орчин ба тав тух (Total Immersion & Comfort)

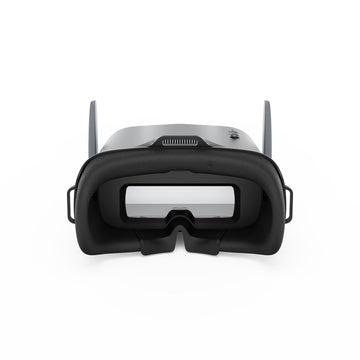

VR04 HD FPV нүдний шил нь урт хугацаагаар зүүхэд тухтай байхаар зохион бүтээгдсэн бөгөөд ихэнх харааны шилтэй шууд тохирох уудам орон зайтай. Дээд зэрэглэлийн PU нүүрний жийргэвч нь эвтэйхэн суух боломжийг олгох ба зөөлөн силикон хамарын тулгуур нь гадаад гэрлийг хааж, нислэгийн орчинд бүрэн нэвтрэх боломжийг олгоно.
Тэжээлийн уян тансаг байдал (Power Flexibility)
VR04 HD нь хоёр ширхэг 2600mAh батарейгаар 3 цаг хүртэл ажилладаг бол VR04 HD Pro нь хоёр ширхэг 3800mAh батарейгаар нэг цэнэглэлтээр 4 цаг хүртэл ажилладаг. Нэмэлт уян тансаг байдлыг хангаж, хоёр загвар хоёулаа ямар ч 2–6S whoop батарейгаар шууд тэжээгдэх боломжтой — энэ нь урт хугацааны нислэг эсвэл батарейг хурдан солиход тохиромжтой.
Бичих ба Дахин үзэх (Record & Replay)
VR04 HD нүдний шил нь 1920×1080 дэлгэцийн нягтралтайгаар асар тод дүрслэлийг санал болгож, нислэгийг тань бодит мэт амилуулна. Түүнчлэн торгомсог зөөлөн 1080P@60fps бичлэгийг дэмждэг — ердөө бичлэг хийх товчийг дарж, 1TB хүртэлх багтаамжтай microSD картанд HD бичлэгийг шууд үлдээнэ үү. Нэмэлт төхөөрөмж ашиглах шаардлагагүйгээр сэтгэл хөдөлгөсөн агшин бүрээ өндөр чанартайгаар дахин үзэх боломжтой.
Видео бичлэг хэрхэн хийх вэ?
- Картын сууринд microSD карт (хамгийн ихдээ 1TB) суулгана;
- Бичлэг хийх товчийг богино дарахад бичлэг эхэлж, улаан цэг гарч ирнэ;
- Бичлэгийг зогсоохын тулд товчлуурыг дахин нэг удаа богино дарна.
VR04 HD Pro: Шууд дэлгэцэнд дамжуулах гарц (Live Feed Output)
VR04 HD Pro нь DisplayPort (DP) протоколоор шууд видео дамжуулах боломжтой Type-C портоор тоноглогдсон. Тиймээс та шууд нислэгийн дүрсийг гадаад дэлгэц рүү дамжуулах, том дэлгэц дээр бичиж авах эсвэл узэгчдэд нислэгийн сэтгэл хөдлөлийг хамтдаа мэдрүүлэх боломжтой.
VR04 vs. VR04 HD vs. VR04 HD Pro харьцуулалт
Өргөн хүрээний зохицол (Wide Compatibility)
VR04 HD нүдний шил нь өөрийн угсралтад зориулсан P1 Air Unit-тэй нийцэж, Meteor75 Pro P1 зэрэг whoop дронуудтай шууд холбогдон нисэхэд бэлэн байдаг — та өөрөө угсарсан эсвэл хайрцагнаас нь шууд гаргаж ниссэнээс үл хамааран HD нислэгийн орчин ердөө нэг холболтын зайд байна.
ArtLynk протоколын тухай дэлгэрэнгүй
ArtLynk протокол нь дронуудад зориулсан бага хоцролттой, урт зайн холболтын протокол бөгөөд уламжлалт аналог VTX-ээс илүү өндөр тогтвортой байдал ба зайн багтаамжийг санал болгодог. Энэхүү протокол нь бодит цагийн HD видеог ердөө ~60ms хоцролттойгоор дамжуулдаг нь саадгүй удирдлага болон өндөр чанартай FPV-д амин чухал юм.
- Artosyn ба KAP дэмжлэг: ArtLynk протокол нь Artosyn-ийн хамгийн сүүлийн үеийн AR803X чипсетийг ашигладаг бөгөөд үндсэн техникийн дэмжлэгийг KAP компани хариуцан, Artosyn чипсет ашигладаг олон төрлийн FPV бүтээгдэхүүний зохицолыг хангадаг.
- Хамтын ажиллагаа бүхий Нээлттэй Нийгэмлэг: ArtLynk протокол нь зөвхөн нэг компанид хамаардаггүй нээлттэй FPV экосистем юм. Олон FPV үйлдвэрлэгчид болон багууд ArtLynk протоколд суурилж өөрсдийн бүтээгдэхүүнийг зохион бүтээж, нийцтэй байдлыг ханган хөгжүүлж байна.
Дэмжигдэх төхөөрөмжүүд:
- BETAFPV VR04 HD нүдний шил, Aquila20 P1, Meteor75 Pro P1
- HGLRC Draco
- Мөн цаашид олон төхөөрөмж нэмэгдэнэ!
Микро программ хангамжийн (Firmware) зохицох тухай:
- Гуравдагч талын ArtLynk протоколын төхөөрөмжүүдтэй (ж.нь HGLRC Draco) саадгүй ажиллахын тулд BETAFPV төхөөрөмжүүдээ V2.0.5 эсвэл түүнээс дээш хувилбарын програмтай эсэхийг шалгана уу.
- Агаарын блок (air unit) нь газар дээрх станцаар дамжин шинэчлэгдэх шаардлагатай. Эхлээд газар дээрх станц болон агаарын блок ижил хувилбартай байгааг шалгаж, дараа нь агаарын блокийг шинэчилнэ. V2.0.5 микро программ нь V1-ийн хувилбаруудтай (V1.0.36 / V1.0.44) зохицохгүй.
Click to see how to update the firmware.
Файлууд (File)
- VR04 HD FPV Goggles хэрэглэгчийн гарын авлага
- VR04 HD-д зориулсан микро программ хангамж (Firmware)
- VR04 HD Pro-д зориулсан микро программ хангамж (Firmware)
Зөвлөмж болгох эд ангиуд (Recommended Parts)
- Квадрокоптер: Meteor75 Pro P1, Aquila20 P1, Aquila20 HD FPV Kit
- VTX: P1 Air Unit
Багцын бүрэлдэхүүн (Package)
VR04 HD FPV Нүдний шилний багц:
- 1 * VR04 HD FPV Нүдний шил
- 1 * Тохируулах толгойн тууз
- 2 * 18650 2600mAh Батарей
- 1 * Хэрэглэгчийн гарын авлага
VR04 HD Pro FPV Нүдний шилний багц:
- 1 * VR04 HD Pro FPV Нүдний шил
- 1 * Тохируулах толгойн тууз
- 2 * 18650 3800mAh Батарей
- 1 * Хэрэглэгчийн гарын авлага
