C04 Камер ба VTX модуль
Танилцуулга
Cetus X дөрвөн сэнст дронд зориулсан модульчлагдсан C04 камер болон VTX модуль нь суурилуулах, ашиглахад маш хялбар. Зүгээр л plug and play байдлаар холбож ашиглана.
Үзүүлэлт ба давуу талууд

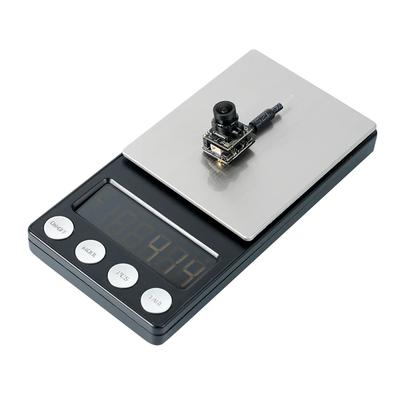

- Жин: Зөвхөн 4.14 грамм, хэт хөнгөн хийцтэй
- Нягтаршил: 1200TVL, өндөр нягтралтай дүрс
- Харах өнцөг: 160° өргөн өнцөг
- Мэдрэгч: 1/3'' CMOS, тод бөгөөд өнгөлөг дүрс дамжуулна
- Тохиромжтой хэрэглээ: Микро FPV дронд онцгой гүйцэтгэл үзүүлнэ
Давуу тал
- Суурилуулалт, солих ажиллагаа маш хурдан, нэмэлт тохиргоо шаардахгүй
- Нөөцөд авч явахад тохиромжтой тул нислэгийн зогсолт, саатлыг багасгана
- Cetus X дронд шууд холбож ашиглах боломжтой, ослын үед нөөц болгон хэрэглэхэд таатай
Хэрэв хүсвэл би дараагийн алхамд энэ камерыг Air65 болон бусад FPV whoop дронд ашиглах боломж, тохиргоо-г дэлгэрэнгүй тайлбарлаж өгч чадна.
Товч тайлбар
- Модульчлагдсан хийц – Суурилуулалт, ашиглалт маш хялбар, гагнуурын нарийн ур чадвар шаардлагагүй. Шууд plug and play байдлаар ажиллуулна.
- Өндөр гаралтын чадал – 350~400mW хүртэл дамжуулах чадалтай тул нислэгийн зайн болон боломжийг өргөжүүлж, илүү удаан, хол нисэх боломжтой.
- Хэт хөнгөн – Зөвхөн 4.14г (антентай) жинтэй, хүчдэл тохируулах боломжтой тул алсын зайн нислэгт илүү тохиромжтой.
- Дүрсний чанар – 1200TVL нягтаршил болон 1/3" CMOS мэдрэгчтэй тул тод, чанартай дүрс үзүүлнэ.
- Өргөн харах өнцөг – 160° FOV нь илүү өргөн, үзэсгэлэнтэй дүрс бичих боломж олгоно.
- Тохиргооны зөвлөгөө – Хэрэв таны Cetus X дрон Betaflight хувилбарын нислэгийн хянагчтай бол M04 хувилбарын C04 Камер + VTX модулийг сонгоно. Бусад тохиолдолд Cetus V2 хувилбарыг сонгоно.
Үзүүлэлтүүд
- Зүйл: C04 Камер ба VTX Модуль (M04 VTX / Cetus VTX V2)
- Камер: C04 FPV микро камер
- Мэдрэгч: 1/3" CMOS мэдрэгч
- Хэвтээ нягтаршил: 1200TVL
- Харах өнцөг (FOV): 160°
- Видео систем: NTSC (4:3)
- Гаралтын чадал: 25–400mW (M04 VTX) / 25–350mW (Cetus VTX V2)
- Тэжээлийн хүчдэл: 5V
- Хэмжээ: 14.5 × 21 × 23.5 мм (антенгүй)
- Жин: 4.14г (антентай)
- Давтамж: 5 бүлэг 40 суваг + Raceband (M04 VTX) / 1 бүлэг 8 суваг (B band) (Cetus VTX V2)
Диаграмм
Доорх зураг нь C04 камер болон VTX модулийн хэмжээг харуулж байна.
Хэмжээсүүд:
- Өргөн: 14.5 мм
- Өндөр: 21 мм
- Гүн: 23.5 мм (антенгүй үед)
Доорх зураг нь C04 камер болон VTX модулийн давтамжийн тохиргоог харуулж байна.
Тэмдэглэл: Cetus V2 хувилбар нь зөвхөн B зурвас (frequency band)-д хязгаарлагддаг бол M04 хувилбар дээрх бүх зурвасуудыг (давтамжуудыг) дэмждэг.
Plug-N-Play холбогч
Камер болон VTX нь аль хэдийн бие биедээ гагнагдсан тул шууд “plug and play” байдлаар ашиглах боломжтой. Мэргэжлийн гагнуурын ур чадвар шаардахгүй, маш хялбар суурилуулалттай. Cetus X Brushless Quadcopter болон Cetus X Brushless Whoop Frame загварт шууд таарна.
Багцын бүрдэл:
- 1 × C04 камер болон VTX модуль (M04 хувилбар)
- 1 × Кабель
- 4 × Болт
