Jumper T22 нь FPV уралдааны болон зайнаас удирддаг дронд зориулагдсан, өндөр хүчин чадалтай STM32H750 микроконтроллер, 3.5 инчийн IPS өнгөт дэлгэц, өндөр нарийвчлалт RDC90 FPG стик (Gimbals) болон EdgeTX нээлттэй эхийн системээр тоноглогдсон 2.4GHz ExpressLRS (ELRS) радио удирдлага юм.

Онцлох шинж чанарууд (Bullet Points)

• STM32H750 Микроконтроллер: Өндөр хурдтай, шуурхай ажиллагаатай MCU.
• 3.5 инчийн IPS өнгөт дэлгэц: 480*320 нягтралтай тод, өнцөг бүрээс харагдах дэлгэц.
• RDC90 FPG Gimbals: Дээд ангиллын нарийвчлалтай, тохиромжтой мэдрэмж бүхий RDC90 FPG удирдлагын стик.
• Суурилуулсан ELRS 2.4GHz: Өндөр хурдтай, бага хоцролттой бодит цагийн холболтын модуль.
• 1000mW хүртэлх дамжуулах чадал: Саадтай болон алсын зайн нислэгийг саадгүй хангах өндөр чадал.
• EdgeTX үйлдлийн систем: Нээлттэй эхийн хамгийн сүүлийн үеийн уян хатан програм хангамж.

Техникийн үзүүлэлтүүд (Specifications)

• Брэнд: Jumper
• Загвар: T22
• Микроконтроллер (MCU): STM32H750
• Дэлгэцийн хэмжээ: 3.5 инч (480*320)
• Дэлгэцийн төрөл: IPS өнгөт дэлгэц
• Стикний хэмжээ: Стандарт (Standard)
• Стикний төрөл (Gimbals): RDC90 FPG
• Суурилуулсан RF модуль: ELRS 2.4GHz
• Дамжуулах чадал: Хамгийн ихдээ 1000mW
• TF санах ойн карт: Суурилуулсан чип (EdgeTX-ээс албан ёсоор зөвлөсөн)
• Ажиллах хүчдэл: 6 - 8.4V
• Батарей: 2 * 21700 батарей
• Хэмжээ (УӨХ): 185 * 175 * 79мм
• Жин: 550г (батарейгүй)

Багцын бүрэлдэхүүн (Package Included)

• 1 * Jumper T22 RDC90 FPG Радио удирдлага

Jumper T22 нь FPV уралдааны болон зайнаас удирддаг дронд зориулагдсан, өндөр хүчин чадалтай STM32H750 микроконтроллер, 3.5 инчийн IPS өнгөт дэлгэц, Хол мэдрэгчтэй стик (Hall Sensor Gimbals) болон EdgeTX нээлттэй эхийн системээр тоноглогдсон 2.4GHz / 915MHz хос давтамжийн радио удирдлага юм.

Онцлох шинж чанарууд (Bullet Points)

• STM32H750 Микроконтроллер: Өндөр хурдтай, шуурхай ажиллагаатай MCU.
• 3.5 инчийн IPS өнгөт дэлгэц: 480*320 нягтралтай тод, өнцөг бүрээс харагдах дэлгэц.
• Hall Sensor Gimbals: Нарийвчлалтай, элэгдэлгүй, эдэлгээ сайтай Хол мэдрэгчтэй удирдлагын стик.
• Суурилуулсан ELRS (2.4GHz / 915MHz): Урт зайн ба бага хоцролттой холболтын модуль.
• 1000mW хүртэлх дамжуулах чадал: Саадтай болон алсын зайн нислэгийг саадгүй хангах өндөр чадал.
• EdgeTX үйлдлийн систем: Нээлттэй эхийн хамгийн сүүлийн үеийн уян хатан програм хангамж.

Техникийн үзүүлэлтүүд (Specifications)

• Брэнд: Jumper
• Загвар: T22
• Микроконтроллер (MCU): STM32H750
• Дэлгэцийн хэмжээ: 3.5 инч (480*320)
• Дэлгэцийн төрөл: IPS өнгөт дэлгэц
• Стикний хэмжээ: Стандарт (Standard)
• Стикний төрөл (Gimbals): Hall Sensor (Хол мэдрэгчтэй)
• Суурилуулсан RF модуль: ELRS (915MHz ба 2.4GHz)
• Дамжуулах чадал: Хамгийн ихдээ 1000mW
• TF санах ойн карт: Суурилуулсан чип (EdgeTX-ээс албан ёсоор зөвлөсөн)
• Ажиллах хүчдэл: 6 - 8.4V
• Батарей: 2 * 21700 батарей
• Хэмжээ (УӨХ): 185 * 175 * 79мм
• Жин: 550г (батарейгүй)

Багцын бүрэлдэхүүн (Package Included)

• 1 * Jumper T22 Hall Sensor Радио удирдлага

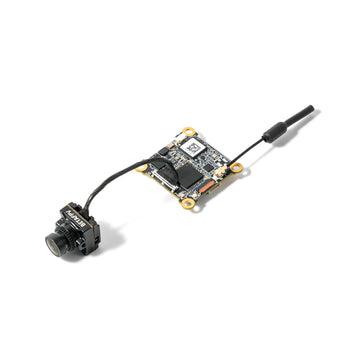

ArtLynk протоколын экосистемийн нэг хэсэг болох P1 Air Unit HD VTX нь 1080p@60fps шууд видео дамжуулалтыг ойролцоогоор 60ms хоцролттойгоор 5км-ээс дээш зайд дамжуулдаг. Түүний 1/2.9” CMOS мэдрэгч болон өргөн 170° харах өнцөг (FOV) нь дээд зэргийн тод, нарийвчлалтай дүрсийг үзүүлж, нислэг бүрийг илүү бодит, мэдрэмжтэй болгоно. Төрөл бүрийн орчинд найдвартай ажиллахаар зохион байгуулагдсан тул өтгөн ой мод эсвэл хотын төвөгтэй орчинд ч сааталгүй, тогтвортой холболтыг хадгална.

Онцлох шинж чанарууд (Bullet Points)

• ArtLynk Протокол: Уламжлалт аналоги VTX-ээс хавьгүй илүү тогтвортой байдал болон тусгалын зайг санал болгодог, бага хоцролттой, урт зайн дрон харилцааны протокол.
• Хөнгөн жинтэй ба боломжийн үнэтэй HD: Ердөө 6.8г (камертай) жинтэй, авсаархан бөгөөд эдийн засагт хэмнэлттэй HD VTX шийдэл.
• Найдвартай видео дамжуулалт: ~60ms хоцролттой, 5км-ээс дээш зайд тод саадгүй видеог дамжуулна.
• Өргөн өнцгийн 1080p тод дүрс: 1/2.9” CMOS мэдрэгч болон 170° FOV харах өнцөг нь тод, бодит мэдрэмж төрүүлэх дүрслэлийг санал болгоно.
• Шууд холбогдох (Plug-and-Play) нийцтэй байдал: Стандарт 6-pin порт нь Betaflight болон BETAFPV нислэгийн контроллеруудтай саадгүй ажиллана.

Техникийн үзүүлэлтүүд (Specifications)

AirUnit

• Жин (Air Unit)Камергүй: Бараг 3.61г / Камертай: Бараг 6.5г / Антенн: Бараг 0.44г
• Суурилуулах нүхний хэмжээ: 25.5*25.5мм
• Суурилуулах нүхний диаметр: ø2.5мм
• Хэмжээ (УӨХ)Air Unit: 30305.5мм / Камер: 141417мм
• Порт: SH 1.0 6-pin (FC), SH 1.0 4-pin (USB)

AirUnit

• Давтамж: 5.1-5.9 GHz
• Гаралтын чадал (EIRP):＜200mW (FCC/SRRC) / <25mW (CE)
• Дамжуулах зай: >5км
• Видео хоцролт: Ойролцоогоор 60ms
• Шууд дүрсний чанар: 1080p@60fps
• Зурвасын өргөн: 10MHz
• Антенн: Ганц антенн (Single antenna)
• Суваг: 3
• Камерын суулгах өргөн: 14мм (M2 нүхтэй)
• Зургийн мэдрэгч: 1/2.9'' CMOS
• Дурангийн харах өнцөг (FOV): 170°
• Видео формат: MP4
• Макс видео битрейт: 20Mbps
• OSD: Canvas mode
• Оролтын хүчдэл: 5V
• Ажиллах температур -10℃-аас 40℃
• Дэмжих:  FCBetaflight FC & BETAFPV FC

Diagram

Найдвартай видео дамжуулалт (Reliable Video Transmission)

P1 Air Unit нь 200mW хүртэлх макс гаралтын чадал ба 5км-ээс дээш зайд тод, найдвартай видео дамжуулалтыг үзүүлнэ. Ойролцоогоор 60ms бага хоцролттой тул саадгүй, дүрсний сааталгүйгээр хол зайд итгэлтэй нисэх боломжтой. Standby Mode (Хүлээх горим) нь дрон болон FPV нүдний шилний хоорондох зайнаас хамааран чадлыг автоматаар тохируулж, дрон унах үед ч холболтыг хадгалж үлдэнэ.

*Нээлттэй орчинд 200mW чадлаар хийсэн бодит туршилтаар 5км-ээс дээш зайд дамжуулсан. Орчин болон долгионы саадтай байдлаас хамаарч бодит зай өөр байж болно.

Өргөн өнцгийн 1080p тод дүрс (Wide-Angle 1080p Clarity)

1/2.9” CMOS мэдрэгч болон өргөн 170° харах өнцгөөр тоноглогдсон камер нь гэрэлтүүлгийн ямар ч нөхцөлд тод, нарийвчлалтай дүрсийг буулгана. Өндөр нягтралтай видео дамжуулалтын тусламжтайгаар орчноо илүү тод харж, нислэг бүрийг илүү мэдрэмжтэй болгоорой.

Хөнгөн жинтэй ба боломжийн үнэтэй HD (Lightweight & Affordable HD)

Ердөө 6.5г (антеннгүйгээр) жинтэй P1 Air Unit нь авсаархан, төсөвт хэмнэлттэй HD видео шийдлийг санал болгож, танд өөрийн хүссэн HD whoop дроныг чанарын буултгүйгээр угсрах боломжийг олгоно.

Өргөн зохицол (Wide Compatibility)

Стандарт SH1.0 6-pin порт болон OSD-д зориулсан MSP холбооны протоколтой P1 Air Unit нь Betaflight болон BETAFPV нислэгийн контроллеруудыг шууд дэмжинэ.

ArtLynk протоколын тухай дэлгэрэнгүй

P1 Air Unit HD VTX нь уламжлалт аналоги VTX-ээс хавьгүй илүү тогтвортой байдал ба тусгалын зайг санал болгодог ArtLynk протоколын нэг хэсэг юм. ArtLynk протокол нь 60ms орчим хоцролттойгоор бодит цагийн HD видеог дамжуулдаг бөгөөд энэ нь FPV нислэгийн удирдлагад маш чухал байдаг.

• Artosyn Inside & KAP Supported: ArtLynk протокол нь Artosyn-ийн сүүлийн үеийн AR803X чипсетийг ашигладаг бөгөөд үндсэн технологийг KAP компани хариуцан хөгжүүлж, Artosyn чипсет ашигладаг FPV бүтээгдэхүүнүүдийн зохицлыг хангадаг.
• Нээлттэй экосистем: ArtLynk протокол нь зөвхөн нэг компанид хамаардаггүй FPV хамтын экосистем юм. Олон FPV компаниуд ArtLynk протоколд суурилсан өөрсдийн бүтээгдэхүүнийг зохион бүтээж үйлдвэрлэдэг.

Дэмжих төхөөрөмжүүд:

• BETAFPV VR04 HD goggles, Aquila20 P1, Meteor75 Pro P1
• HGLRC Draco
• болон бусад олон төхөөрөмжүүд

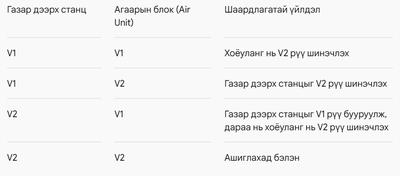

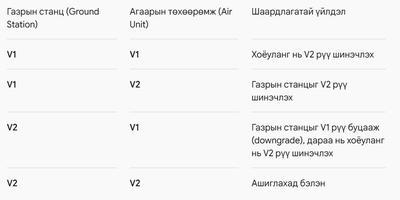

Микро програм хангамжийн (Firmware) зохицлын тэмдэглэл:

1. HGLRC Draco зэрэг гуравдагч талын ArtLynk тоног төхөөрөмжүүдтэй саадгүй ажиллахын тулд BETAFPV төхөөрөмжүүдийнхээ микро программыг V2.0.5 эсвэл түүнээс дээш хувилбар руу шинэчилнэ үү.
2. Air unit-ийг Газрын станцаар (Ground station) дамжуулан шинэчлэх шаардлагатай. Эхлээд Газрын станц болон Air unit хоёр ижил програм хангамжийн хувилбартай байгааг шалгаад шинэчлэлтийг хийнэ үү. V2.0.5 хувилбар нь V1 (V1.0.36 / V1.0.44) хувилбаруудтай ажиллахгүй.

Нислэгийн контроллертой (FC) хэрхэн холбох вэ

Дагалдах 6-pin кабелийг ашиглан P1 Air Unit-ийг нислэгийн контроллерт холбоно. Пинийн дараалал болон холболтыг зааврын дагуу шалгаж холбоно уу.

Файлууд (File)

• P1 Air Unit Хэрэглэгчийн гарын авлага
• P1 Air Unit Микро программ хангамж (Firmware)

Зөвлөмж болгох эд ангиуд (Recommended Parts)

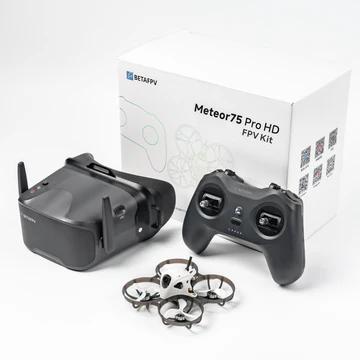

• Квадрокоптер: Meteor75 Pro P1, Aquila20 HD FPV Kit

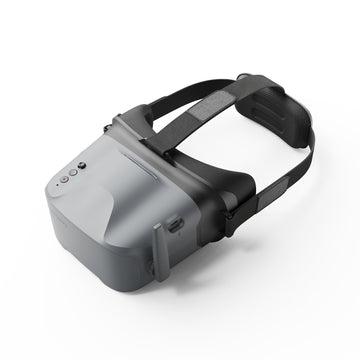

• FPV Нүдний шил: VR04 HD FPV Goggles

Багцын бүрэлдэхүүн (Package)

• 1 * P1 Air Unit HD VTX
• 1 * 6Pin кабель
• 1 * Дагалдах хэрэгслийн багц (4Доргион бууруулагч резин, 2M2-4 эрэг, 4*M2-6 эрэг)
• 1 * Хэрэглэгчийн гарын авлага

Semtech-ийн LR1121 RF чип болон Espressif-ийн ESP32-C3 процессороор тоноглогдсон SuperX нь BETAFPV-ийн анхны Gemini Xrossband хүлээн авагчийг танилцуулж байна – LoRa болон асар хурдан 1000Hz FSK горимоор дамжуулан 900M (868/915MHz) болон 2.4G давтамжийн бүсүүдэд төгс ажилладаг. Бусад сүлжээ тасалддаг хүнд нөхцөлд ч саадгүй, тогтвортой сүлжээгээр уралдааны замууд болон алсын зайн нислэгийг байлдан дагуулаарай. Аливаа нислэгийн орчинд нарийн тохируулгатай гүйцэтгэлийг авахын тулд хос давтамжийн чадамжтай SuperX Nano эсвэл давтамж шилжүүлэх туян чадвартай SuperX Mono загваруудаас сонгоно уу.

Онцлох шинж чанарууд (Bullet Points)

• Semtech LR1121 RF чип + Espressif ESP32-C3: Дэвшилтэт микроконтроллер ба радио чип.
• LoRa ба асар хурдан 1000Hz FSK горим: Өндөр хурд ба урт зайн дамжуулалтыг хослуулсан.
• 900M Gemini, 2.4G Gemini, 900M+2.4G GemX дэмжлэг: Хос давтамжийн иж бүрэн тохиргоо.
• SuperX Nano: Долгионы саад ихтэй орчинд зориулсан хос давтамжийн мастер.
• SuperX Mono: Микро дронуудад зориулсан давтамж шилжүүлэх уян хатан шийдэл.
• Micro/Micro V2/Nano V2/SuperG TX модулиудтай зохицно: Өргөн хүрээний модулийн нийцтэй байдал.
• Авсаархан ба хөнгөн жинтэй: Аливаа дронд суулгахад хялбар.

Diagram

SuperX Mono Receiver:

Gemini технологи

ExpressLRS Gemini технологи нь 2.4GHz болон/эсвэл 900MHz давтамжуудаар нэгэн зэрэг дамжуулалт хийх бодит дайверсити (diversity) төхөөрөмжийг ашигласнаар RC удирдлагад хувьсгал хийсэн. Уламжлалт системүүдээс ялгаатай нь Gemini нь хоёр бие даасан дамжуулах/хүлээн авах сувгийг ашигладаг тул уралдааны зам эсвэл хотын орчин зэрэг саадтай бүсэд илүү сайн сүлжээний чанарыг (LQ) хангадаг.

Gemini нь гурван горимыг санал болгодог: 900M Gemini, 2.4G Gemini, болон 900M+2.4G Gemini Xrossband (GemX). GemX-ийн тусламжтайгаар та гүйцэтгэлийн шинж чанаруудын хооронд сонголт хийх шаардлагагүй болно — энэ нь 2.4GHz-ийн бага хоцролт болон 900MHz-ийн урт зайн давуу талыг нэг саадгүй холболтод нэгтгэсэн.

Анхаар: GemX горимыг ашиглахын тулд хос давтамжийн (dual-band) TX модуль шаардлагатай.

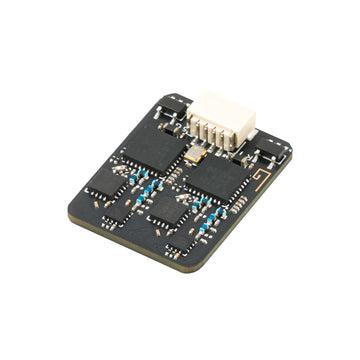

SuperX Nano: 900M+2.4G Хос давтамж

Semtech-ийн хос LR1121 чипээр тоноглогдсон SuperX Nano хүлээн авагч нь гурван горимоор сүлжээний буултгүй найдвартай байдлыг хангах болно: 900M Gemini (урт зайн нэвтрэлт), 2.4G Gemini (хэт бага хоцролт), ба 900M+2.4G GemX (нэгэн зэрэг ажиллагаа). Багцад дагалдах хос давтамжийн T антенууд нь давтамж шилжүүлэх төвөгтэй байдлыг арилгах ба дэвшилтэт diversity боловсруулалт нь долгионы саадтай орчинд маш тогтвортой байдлыг хангана. Хамгийн хариуцлагатай нислэгүүдэд зориулагдсан энэхүү хүлээн авагч нь уралдаанчид, урт зайн судалгаа хийгчид болон мэргэжлийн агаарын зураглаачдад зориулсан эцсийн шийдэл юм.

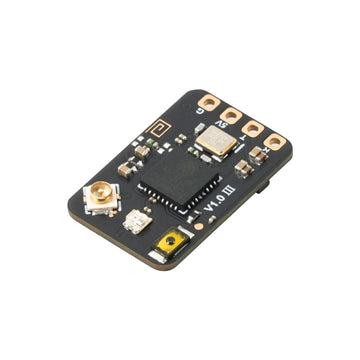

SuperX Mono: Давтамж шилжүүлэх уян тансаг байдал

Авсаархан бөгөөд хөнгөн SuperX Mono хүлээн авагч нь хос давтамжийн антентай ганц LR1121 чипийг ашиглан 900M ба 2.4G хооронд саадгүй шилжих боломжийг олгодог. Энэхүү эдийн засагт хэмнэлттэй шийдэл нь FSK горимд 1000Hz пакетийн хурдыг хадгалахын зэрэгцээ маш сайн үнэ цэнийг санал болгодог бөгөөд ойрын зайн фристайл болон алсын зайн нислэгийн аль алинд нь уян хатан гүйцэтгэл шаардлагатай микро дронууд болон хэмнэлттэй нисгэгчдэд нэн тохиромжтой.

TX Compatibility

BETAFPV ExpressLRS Хүлээн авагчууд

FPV-ийн хамгийн тохиромжтой гүйцэтгэлд зөв хүлээн авагчийг сонгох нь чухал юм. BETAFPV-ийн ExpressLRS цуврал нь нисгэгч бүрт тохирсон шийдлүүдийг санал болгодог: ELRS Lite, Micro, Nano, SuperP, SuperD, болон хамгийн шинэ SuperX. Whoop уралдаанаас эхлээд урт зайн зураг авалт хүртэл таны шаардлагад нийцэх бага хоцролттой холболт болон сааталгүй гүйцэтгэлийг бид бүтээн туурвиж байна.

Тохиргоо (Configuration)

SuperX хүлээн авагч нь одоогоор CRSF/SBUS/SUMD протоколуудыг дэмждэг. Доор CRSF протоколыг жишээ болгон Betaflight программтай нислэгийн контроллертой хэрхэн холбох ба пин тохиргоог тайлбарлаж байна.

JST SH холбогчийн пинийн тохиргоо:

JST SH connector pin configuration:

Тэмдэглэл: Betaflight болон ExpressLRS нь JST SH холбогчийн пинийн дарааллыг өөр өөрөөр ашигладаг. Betaflight: 5V (V+), GND, RX, TX; ExpressLRS: GND, 5V (V+), TX, RX. Кабелаар холбохдоо утасны дарааллыг шалгана уу.

Нислэгийн контроллерыг Betaflight Configurator програмд холбон үндсэн тохиргоог хийнэ. Эхлээд Ports цонхонд UART1 зэрэг сериал портыг Serial Rx болгож идэвхжүүлнэ.

Configuration цонхонд Receiver Mode-ийг Serial (via UART), Serial Receiver Provider-ийг CRSF болгон тохируулна.

Холбох / Хослох (Bind)

SuperX хүлээн авагч нь урьдчилан тохируулсан холболтын нууц үггүй (binding phrase) албан ёсны ExpressLRS V3.x програмыг анхдагчаар ашигладаг. Амжилттай холбогдохын тулд дамжуулах модуль (TX) нь мөн урьдчилан тохируулсан нууц үггүй ExpressLRS V3.x эсвэл түүнээс дээш хувилбартай байгаа эсэхийг шалгаарай.

1. Хүлээн авагчийг 1 секундын зайд 3 удаа залгаж салгах эсвэл BOOT товчлуурыг 2 секунд дарж холболтын (bind) горимд оруулна.
2. RGB заагч гэрэл шар өнгөөр 2 удаа анивчих нь хүлээн авагч холболтын горимд орсныг илтгэнэ.
3. Алсын удирдлага эсвэл TX модулийг хүлээн авагчтай холбогдохоор (bind) тохируулна. RGB заагч гэрэл тогтвортой ассан байвал холболт амжилттай боллоо!

Анхаарах зүйлс:

• Нэг удаа холбогдсоны дараа хүлээн авагч нь автоматаар хадгалагдсан холболтын нууц үг болон төхөөрөмжийг санаж, дахин асаахад автоматаар холбогдоно.
• Хэрэв та хүлээн авагчийн микро программыг шинэчилж, тусгай нууц үг (binding phrase) тохируулсан бол дээрх аргыг ашиглан холбох боломжгүй. Дамжуулах модульдаа (TX) ижил нууц үг тохируулснаар автоматаар холбогдоно.
• Сүлжээ хүлээн авалтыг сайжруулахын тулд хоёр антенныг аль болох зайтай байрлуулахыг зөвлөж байна.
• 868MHz, X150 эсвэл LowBand пакетийн хурдыг ашиглах үед GPS-ийн саатлыг багасгахын тулд шаардлагагүй бол телеметрийн харьцааг (telemetry ratio) 1:2 болгож тохируулахаас зайлсхийгээрэй — ялангуяа 100mW телеметрийн чадалтай үед. Хэрэв MAVLink эсвэл 1:2 телеметр шаардлагатай бол SuperX хүлээн авагчийг GPS-ээс аль болох хол байрлуулж, хиймэл дагуул хайх үед хүлээн авагчийн антенныг GPS рүү чиглүүлэхгүй байх хэрэгтэй.

ExpressLRS-ийн тухай дэлгэрэнгүй

ExpressLRS нь RC төхөөрөмжүүдэд зориулсан нээлттэй эхийн (open-source) радио холболтын систем юм. Энэхүү төслийг Github эсвэл Facebook Group дээрээс дэлгэрэнгүй үзэх боломжтой.

Файлууд ба Гарын авлага (File)

• BETAFPV SuperX ELRS Gemini Xross хүлээн авагчийн хэрэглэгчийн гарын авлага
• SuperX ELRS Gemini Xross хүлээн авагчийн микро программ хангамж (Firmware)
• SuperX хүлээн авагчийн микро программыг Passthrough эсвэл WIFI-аар хэрхэн шинэчлэх вэ?

Багцын бүрэлдэхүүн (Package)

SuperX ELRS Gemini Xross Receiver - Nano багц:

• 1 * SuperX Nano Хүлээн авагч
• 2 * Хос давтамжийн T Антен
• 1 * SH1.0 Хос талт холбогч кабель
• 2 * Дулаанд агшдаг уян хоолой (Heat Shrink Tubing)
• 1 * Хэрэглэгчийн гарын авлага

SuperX ELRS Gemini Xross Receiver - Mono багц:

• 1 * SuperX Mono Хүлээн авагч
• 1 * Хос давтамжийн T Антен
• 1 * SH1.0 Нэг талт холбогч кабель
• 2 * Дулаанд агшдаг уян хоолой (Heat Shrink Tubing)
• 1 * Хэрэглэгчийн гарын авлага

Semtech-ийн LR1121 RF чип болон Espressif-ийн ESP32-C3 процессороор тоноглогдсон SuperX нь BETAFPV-ийн анхны Gemini Xrossband хүлээн авагчийг танилцуулж байна – LoRa болон асар хурдан 1000Hz FSK горимоор дамжуулан 900M (868/915MHz) болон 2.4G давтамжийн бүсүүдэд төгс ажилладаг. Бусад сүлжээ тасалддаг хүнд нөхцөлд ч саадгүй, тогтвортой сүлжээгээр уралдааны замууд болон алсын зайн нислэгийг байлдан дагуулаарай. Аливаа нислэгийн орчинд нарийн тохируулгатай гүйцэтгэлийг авахын тулд хос давтамжийн чадамжтай SuperX Nano эсвэл давтамж шилжүүлэх туян чадвартай SuperX Mono загваруудаас сонгоно уу.

Онцлох шинж чанарууд (Bullet Points)

• Semtech LR1121 RF чип + Espressif ESP32-C3: Дэвшилтэт микроконтроллер ба радио чип.
• LoRa ба асар хурдан 1000Hz FSK горим: Өндөр хурд ба урт зайн дамжуулалтыг хослуулсан.
• 900M Gemini, 2.4G Gemini, 900M+2.4G GemX дэмжлэг: Хос давтамжийн иж бүрэн тохиргоо.
• SuperX Nano: Долгионы саад ихтэй орчинд зориулсан хос давтамжийн мастер.
• SuperX Mono: Микро дронуудад зориулсан давтамж шилжүүлэх уян хатан шийдэл.
• Micro/Micro V2/Nano V2/SuperG TX модулиудтай зохицно: Өргөн хүрээний модулийн нийцтэй байдал.
• Авсаархан ба хөнгөн жинтэй: Аливаа дронд суулгахад хялбар.

Diagram

SuperX Mono Receiver:

Gemini технологи

ExpressLRS Gemini технологи нь 2.4GHz болон/эсвэл 900MHz давтамжуудаар нэгэн зэрэг дамжуулалт хийх бодит дайверсити (diversity) төхөөрөмжийг ашигласнаар RC удирдлагад хувьсгал хийсэн. Уламжлалт системүүдээс ялгаатай нь Gemini нь хоёр бие даасан дамжуулах/хүлээн авах сувгийг ашигладаг тул уралдааны зам эсвэл хотын орчин зэрэг саадтай бүсэд илүү сайн сүлжээний чанарыг (LQ) хангадаг.

Gemini нь гурван горимыг санал болгодог: 900M Gemini, 2.4G Gemini, болон 900M+2.4G Gemini Xrossband (GemX). GemX-ийн тусламжтайгаар та гүйцэтгэлийн шинж чанаруудын хооронд сонголт хийх шаардлагагүй болно — энэ нь 2.4GHz-ийн бага хоцролт болон 900MHz-ийн урт зайн давуу талыг нэг саадгүй холболтод нэгтгэсэн.

Анхаар: GemX горимыг ашиглахын тулд хос давтамжийн (dual-band) TX модуль шаардлагатай.

SuperX Nano: 900M+2.4G Хос давтамж

Semtech-ийн хос LR1121 чипээр тоноглогдсон SuperX Nano хүлээн авагч нь гурван горимоор сүлжээний буултгүй найдвартай байдлыг хангах болно: 900M Gemini (урт зайн нэвтрэлт), 2.4G Gemini (хэт бага хоцролт), ба 900M+2.4G GemX (нэгэн зэрэг ажиллагаа). Багцад дагалдах хос давтамжийн T антенууд нь давтамж шилжүүлэх төвөгтэй байдлыг арилгах ба дэвшилтэт diversity боловсруулалт нь долгионы саадтай орчинд маш тогтвортой байдлыг хангана. Хамгийн хариуцлагатай нислэгүүдэд зориулагдсан энэхүү хүлээн авагч нь уралдаанчид, урт зайн судалгаа хийгчид болон мэргэжлийн агаарын зураглаачдад зориулсан эцсийн шийдэл юм.

SuperX Mono: Давтамж шилжүүлэх уян тансаг байдал

Авсаархан бөгөөд хөнгөн SuperX Mono хүлээн авагч нь хос давтамжийн антентай ганц LR1121 чипийг ашиглан 900M ба 2.4G хооронд саадгүй шилжих боломжийг олгодог. Энэхүү эдийн засагт хэмнэлттэй шийдэл нь FSK горимд 1000Hz пакетийн хурдыг хадгалахын зэрэгцээ маш сайн үнэ цэнийг санал болгодог бөгөөд ойрын зайн фристайл болон алсын зайн нислэгийн аль алинд нь уян хатан гүйцэтгэл шаардлагатай микро дронууд болон хэмнэлттэй нисгэгчдэд нэн тохиромжтой.

TX Compatibility

BETAFPV ExpressLRS Хүлээн авагчууд

FPV-ийн хамгийн тохиромжтой гүйцэтгэлд зөв хүлээн авагчийг сонгох нь чухал юм. BETAFPV-ийн ExpressLRS цуврал нь нисгэгч бүрт тохирсон шийдлүүдийг санал болгодог: ELRS Lite, Micro, Nano, SuperP, SuperD, болон хамгийн шинэ SuperX. Whoop уралдаанаас эхлээд урт зайн зураг авалт хүртэл таны шаардлагад нийцэх бага хоцролттой холболт болон сааталгүй гүйцэтгэлийг бид бүтээн туурвиж байна.

Тохиргоо (Configuration)

SuperX хүлээн авагч нь одоогоор CRSF/SBUS/SUMD протоколуудыг дэмждэг. Доор CRSF протоколыг жишээ болгон Betaflight программтай нислэгийн контроллертой хэрхэн холбох ба пин тохиргоог тайлбарлаж байна.

JST SH холбогчийн пинийн тохиргоо:

JST SH connector pin configuration:

Тэмдэглэл: Betaflight болон ExpressLRS нь JST SH холбогчийн пинийн дарааллыг өөр өөрөөр ашигладаг. Betaflight: 5V (V+), GND, RX, TX; ExpressLRS: GND, 5V (V+), TX, RX. Кабелаар холбохдоо утасны дарааллыг шалгана уу.

Нислэгийн контроллерыг Betaflight Configurator програмд холбон үндсэн тохиргоог хийнэ. Эхлээд Ports цонхонд UART1 зэрэг сериал портыг Serial Rx болгож идэвхжүүлнэ.

Configuration цонхонд Receiver Mode-ийг Serial (via UART), Serial Receiver Provider-ийг CRSF болгон тохируулна.

Холбох / Хослох (Bind)

SuperX хүлээн авагч нь урьдчилан тохируулсан холболтын нууц үггүй (binding phrase) албан ёсны ExpressLRS V3.x програмыг анхдагчаар ашигладаг. Амжилттай холбогдохын тулд дамжуулах модуль (TX) нь мөн урьдчилан тохируулсан нууц үггүй ExpressLRS V3.x эсвэл түүнээс дээш хувилбартай байгаа эсэхийг шалгаарай.

1. Хүлээн авагчийг 1 секундын зайд 3 удаа залгаж салгах эсвэл BOOT товчлуурыг 2 секунд дарж холболтын (bind) горимд оруулна.
2. RGB заагч гэрэл шар өнгөөр 2 удаа анивчих нь хүлээн авагч холболтын горимд орсныг илтгэнэ.
3. Алсын удирдлага эсвэл TX модулийг хүлээн авагчтай холбогдохоор (bind) тохируулна. RGB заагч гэрэл тогтвортой ассан байвал холболт амжилттай боллоо!

Анхаарах зүйлс:

• Нэг удаа холбогдсоны дараа хүлээн авагч нь автоматаар хадгалагдсан холболтын нууц үг болон төхөөрөмжийг санаж, дахин асаахад автоматаар холбогдоно.
• Хэрэв та хүлээн авагчийн микро программыг шинэчилж, тусгай нууц үг (binding phrase) тохируулсан бол дээрх аргыг ашиглан холбох боломжгүй. Дамжуулах модульдаа (TX) ижил нууц үг тохируулснаар автоматаар холбогдоно.
• Сүлжээ хүлээн авалтыг сайжруулахын тулд хоёр антенныг аль болох зайтай байрлуулахыг зөвлөж байна.
• 868MHz, X150 эсвэл LowBand пакетийн хурдыг ашиглах үед GPS-ийн саатлыг багасгахын тулд шаардлагагүй бол телеметрийн харьцааг (telemetry ratio) 1:2 болгож тохируулахаас зайлсхийгээрэй — ялангуяа 100mW телеметрийн чадалтай үед. Хэрэв MAVLink эсвэл 1:2 телеметр шаардлагатай бол SuperX хүлээн авагчийг GPS-ээс аль болох хол байрлуулж, хиймэл дагуул хайх үед хүлээн авагчийн антенныг GPS рүү чиглүүлэхгүй байх хэрэгтэй.

ExpressLRS-ийн тухай дэлгэрэнгүй

ExpressLRS нь RC төхөөрөмжүүдэд зориулсан нээлттэй эхийн (open-source) радио холболтын систем юм. Энэхүү төслийг Github эсвэл Facebook Group дээрээс дэлгэрэнгүй үзэх боломжтой.

Файлууд ба Гарын авлага (File)

• BETAFPV SuperX ELRS Gemini Xross хүлээн авагчийн хэрэглэгчийн гарын авлага
• SuperX ELRS Gemini Xross хүлээн авагчийн микро программ хангамж (Firmware)
• SuperX хүлээн авагчийн микро программыг Passthrough эсвэл WIFI-аар хэрхэн шинэчлэх вэ?

Багцын бүрэлдэхүүн (Package)

SuperX ELRS Gemini Xross Receiver - Nano багц:

• 1 * SuperX Nano Хүлээн авагч
• 2 * Хос давтамжийн T Антен
• 1 * SH1.0 Хос талт холбогч кабель
• 2 * Дулаанд агшдаг уян хоолой (Heat Shrink Tubing)
• 1 * Хэрэглэгчийн гарын авлага

SuperX ELRS Gemini Xross Receiver - Mono багц:

• 1 * SuperX Mono Хүлээн авагч
• 1 * Хос давтамжийн T Антен
• 1 * SH1.0 Нэг талт холбогч кабель
• 2 * Дулаанд агшдаг уян хоолой (Heat Shrink Tubing)
• 1 * Хэрэглэгчийн гарын авлага

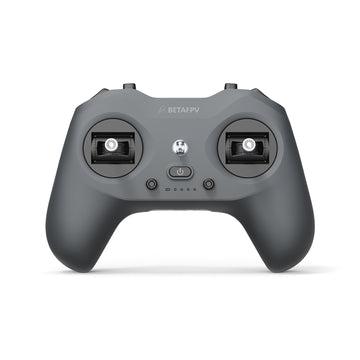

LiteRadio 4 болон LiteRadio 4 Neo нь анхан шатны радио удирдлагын стандартыг шинэчлэн тодорхойлж, шинэ нисгэгчдэд зориулсан хэт авсаархан хэлбэрт 10 сувгийн мэргэжлийн ажиллагааг санал болгож байна. Нислэгийн үед шууд тохируулга хийх зориулалттай тусгай хоёр шинэ трим (trim) товчлууртай тул дрон жолоодох, дрон футбол (drone soccer) тоглох, робот болон байнгын далавчтай (fixed wing) загваруудыг удирдахад дээд зэргийн нарийвчлалыг олгоно. Дэвшилтэт бүрээстэй стик (gimbal) нь зөөлөн бөгөөд эдэлгээ сайтай ажиллагааг үзүүлэх ба PC, таблет болон гар утас дээр FPV симулятор ашиглан суралцахад саадгүй холбогдоно. Эдэлгээнд зориулагдсан суурилуулсан 1S 1000mAh (LiteRadio 4 Neo) / 2000mAh (LiteRadio 4) батарей нь 8+ цаг (25mW чадалтай үед) ажиллах ба 15W хурдан цэнэглэлтээр богино хугацаанд бүрэн цэнэглэгдэнэ. Симулятор дээр анхлан суралцахаас эхлээд бодит нислэгийн ур чадварт хүрэх хүртэл эдгээр хоёр загвар нь бат бөх бүтэц ба ойлгомжтой ажиллагааг хослуулж, мэргэжлийн нарийвчлалд заавал нарийн төвөгтэй төхөөрөмж шаардлагагүйг батлан харуулна. Энэ бол таны радио удирдлагын аяллын төгс эхлэл юм.

Онцлох шинж чанарууд (Bullet Points)

• Эргономик ба Зөөвөрлөхөд хялбар: Хөнгөн жинтэй дизайн нь сургалт хийх эсвэл аялахад өдөржин тухтай ашиглах боломжийг олгоно.
• 10 сувгийн тохируулга: Шинэ мэдрэгчтэй хоёр товчлуур нь гаралтын сувгийг 10 болгон нэмэгдүүлж, дрон, робот, дрон футбол болон байнгын далавчтай загваруудыг илүү уян тансаг удирдах боломжийг бүрдүүлнэ.
• 5D Трим тохируулга: Тусгай хоёр трим товчлуур нь нисгэгчдэд нислэгийн үед стикийн хазайлтыг хялбархан тохируулж, тэнцвэрийг шууд хадгалах боломжийг олгоно.
• Дэвшилтэт бүрээстэй Gimbal мэдрэгч: Элэгдлээс хамгаалах бүрээс нь стикийн хөдөлгөөнийг зөөлөн, нарийн бөгөөд урт хугацааны эдэлгээтэй болгоно.
• Хурдан цэнэглэгддэг батарей: Суурилуулсан 1S 1000mAh (LiteRadio 4 Neo) / 2000mAh (LiteRadio 4) батарей нь 25mW чадалтай үед 8+ цаг ажиллах ба 15W хурдан цэнэглэлтийг дэмждэг.
• Хамгийн сүүлийн үеийн LiteRadio удирдлага: BETAFPV-ийн бага хоцролттой, найдвартай ажиллагаатай радио дамжуулах дэвшилтэт технологийг агуулсан.
• Утасгүй симулятор дэмжлэг (Зөвхөн LiteRadio 4): Bluetooth Joystick горим нь PC, гар утас эсвэл таблет дээрх FPV симулятортай утасгүйгээр шууд холбогдоно.

Диаграм

Ахисан түвшний удирдлага ба Нарийвчлал (Enhanced Control & Precision)

LiteRadio 4 болон LiteRadio 4 Neo нь дэвшилтэт бүрээстэй gimbal мэдрэгч, хоёр товчлуур болон трим товчлууруудаар нисгэгчийн ур чадварыг шинэ түвшинд хүргэнэ. 10 гаралтын суваг нь эргономик хэлбэр ба хурдан шуурхай удирдлагатай хослон илүү гүнзгий тохируулга хийх боломжийг олгох ба трим товчлуур нь 4 чиглэлийн тохируулга болон төвд нь буцаан тэглэх товчлууртай тул хамгийн аюултай агшинд нислэгийн тэнцвэрийг шууд хангах боломжийг олгоно. Торгомсог зөөлөн мэдрэмж, урт хугацааны эдэлгээнд зориулагдсан дэвшилтэт бүрээстэй gimbal мэдрэгчтэй хосолсноор LiteRadio 4 нь нарийн төвөгтэй үйлдлүүдийг маш хялбархан гүйцэтгэх боломжийг олгоно.

Дрон, робот, дрон футбол эсвэл байнгын далавчтай загваруудыг эзэмшиж байгаагаас үл хамааран түүний шинэчилсэн функцүүд нь нисгэгчдэд хосгүй мэдрэмж ба уян тансаг байдлыг бэлэглэнэ. Үйлдэл бүр нь нарийн, тохируулга бүр нь хялбар байх болно.

Жижгээс эхэлж, Томыг удирдах (Start Small, Control Big)

LiteRadio 4 ба LiteRadio 4 Neo нь мэргэжлийн түвшний удирдлагыг маш авсаархан хэлбэрт багтаасан. Үүргийн цүнхэнд тань багтахаар жижиг боловч тэмцээнд оролцоход хангалттай хүчирхэг бөгөөд хөнгөн жинтэй дизайн нь бат бөх чанараа алдаагүй — энэ нь гэртээ, талбайд эсвэл хаана ч суралцахад таны төгс ханиар тодорно.

Дуртай FPV симулятор бүрээ нэг удирдлагаар (All Your Favorite FPV Simulators)

VelociDrone, Liftoff, TRYP, Erea Drone, DRL, DCL, DJI зэрэг алдартай FPV симуляторуудтай шууд холбогдох боломжийг LiteRadio 4 болон LiteRadio 4 Neo-гоор мэдрээрэй. Та суурин компьютер, Android төхөөрөмж эсвэл таблет ашиглаж байгаагаас үл хамааран бүх платформ дээр саадгүй ажиллана. Нэмэлт Xbox горимын тусламжтайгаар Windows систем дээрх DJI Flight Simulator-тай хялбархан интеграцчилж, виртуал нислэгийн туршлагаа шинэ түвшинд хүргээрэй.

Урт хугацаагаар нисч, Хурдан цэнэглэх (Fly Longer, Charge Faster)

LiteRadio 4 нь 1S 2000mAh батарейтай бөгөөд 100mW чадалтай үед 4–5 цаг, 25mW чадалтай үед дээд тал нь 8 цаг ажиллана — энэ нь өдөржин суралцах эсвэл ширүүн тэмцээнд оролцоход хангалттай хугацаа юм. Шинэ LiteRadio 4 Neo нь суурилуулсан 1S 1000mAh батарейтай боловч ижил өндөр ажиллах хугацааг санал болгоно. Цэнэглэх шаардлагатай үед шинэчлэгдсэн 15W хурдан цэнэглэгч нь LiteRadio 4-ийг ердөө 40 минутад бүрэн цэнэглэдэг бол Neo загварыг 30-хан минутад 100% цэнэглэнэ — ингэснээр та хүлээх цагаа багасгаж, нисэх хугацаагаа уртасгах боломжтой.

LiteRadio 4 — Хаана ч, Ямар ч симулятор дээр утасгүйгээр дадлага хий

LiteRadio 4 нь Bluetooth Joystick горимоороо нисгэгчийн сургалтыг шинэ түвшинд гаргаж, PC, гар утас ба таблет дээрх FPV симуляторуудтай утасгүйгээр шууд холбогдох боломжийг олгодог. Кабель ашиглах шаардлагагүйгээр бодит мэт орчинд ур чадвараа дээшлүүлээрэй. Түүнчлэн Xbox горим нь DJI Virtual Flight-тай интеграцчилагдаж, DJI-ийн хамгийн бодит сургалтын орчныг санал болгодог.

Тэмдэглэл: Bluetooth холболт нь зөвхөн LiteRadio 4 дээр боломжтой. LiteRadio 4 Neo нь Bluetooth дэмждэггүй.

Хөгжөн дэвших шилдэг чанар: LiteRadio цуврал (The LiteRadio Series)

Анхны LiteRadio 1-ээс эхлээд дэвшилтэт LiteRadio 4 хүртэлх BETAFPV-ийн LiteRadio цуврал нь авсаархан, өндөр гүйцэтгэлтэй радио удирдлагын стандартыг шинэчлэн тодорхойлсоор ирсэн. Одоо LiteRadio 4 нь 10 сувгийн гаралт, хос трим товчлуур болон 15W хурдан цэнэглэлтээр цувралын хамгийн уян тансаг бөгөөд нарийвчлалтай удирдлага болж ахисан. LiteRadio цувралын шинэчлэл бүр нь BETAFPV-ийн инновацид зориулж буй сэтгэлийг харуулж, хэрэглэхэд хялбар хэв маягаа хадгалахын зэрэгцээ илүү боловсронгуй гүйцэтгэлийг санал болгодог.

BETAFPV Configurator

BETAFPV Configurator нь BETAFPV-ийн дронууд болон алсын удирдлагад зориулсан нээлттэй эхийн (open-source) тохиргооны программ юм. Энэ нь нисгэгчдэд төрөл бүрийн үзүүлэлтүүдийг хялбархан тохируулж, нислэгийн удирдлагыг хамгийн тохиромжтой байдалд оруулах боломжийг олгодог.

2024 оны 12-р сард албан ёсоор нээлтээ хийсэн BETAFPV Configurator V2.0.0 нь дараах сэтгэл хөдөлгөм шинэчлэлтүүдийг танилцуулсан:

• macOS болон Linux (Debian) платформуудыг дэмжинэ.
• LiteRadio 1 (FrSky), LiteRadio 2 SE V2 (FrSky, ELRS2 & ELRS3), LiteRadio 3 (FrSky, ELRS2 & ELRS3), LiteRadio 4 (ELRS3) болон LiteRadio 4 SE (ELRS3) зэрэг бараг бүх LiteRadio удирдлагуудыг дэмжинэ.
• Гүйцэтгэлийг сайжруулахын тулд илэрсэн төрөл бүрийн алдааг (bugs) зассан.

BETAFPV Configurator-ийн онцлогууд:

• Параметрийг хялбархан тохируулах: BETAFPV-ийн LiteRadio цуврал болон байрлал барих, автоматаар агаарт тогтох функцтэй Cetus дронуудад зориулагдсан тус программ нь график интерфэйсээр дамжуулан PID контроллерын үзүүлэлтүүдийг хялбархан тохируулж, нислэгийн гүйцэтгэлийг оптималжуулна.
• Бодит цагийн хариу үйлдэл: Параметрийн тохируулгын үр дүнг шууд харуулж, бодит цагийн мониторинг хийн, удирдлага болон дроны тохиргоог хурдан үнэлж сайжруулахад тусална.
• Алдааг үр дүнтэй олох: Суурилуулсан диагностик багажийн тусламжтайгаар асуудал гарсан үед програм хангамжийн хувилбар болон бүтээгдэхүүний төлөвийг шалгаж, асуудлыг хурдан шийдвэрлэхэд тусална.
• Микро програм хангамжийг шинэчлэх (Firmware Flashing): Дрон болон удирдлагын програм хангамжийг шинэчлэх үйл явцыг алхам алхмаар, ойлгомжтой заавартайгаар хялбархан гүйцэтгэнэ.
• Анхаар: Удирдлагыг PC-д холбохоос өмнө ТЭЖЭЭЛИЙГ БҮҮ АСААГААРАЙ. Компьютерт холбохоос өмнө асаавал USB порт ажиллахгүй болох эрсдэлтэй.

Зөвлөмж болгох эд ангиуд (Recommended Parts)

• Оосор (Strap): BETAFPV LiteRadio Transmitter Neck Strap (Үүргийн оосор)

Файлууд ба Гарын авлага (File)

• LiteRadio 4 Neo хэрэглэгчийн гарын авлага
• LiteRadio 4 Neo микро программ хангамж (Firmware)
• LiteRadio 4 хэрэглэгчийн гарын авлага
• LiteRadio 4 микро программ хангамж (Firmware)

Багцын бүрэлдэхүүн (Package)

• 1 * LiteRadio 4 Радио удирдлага (LiteRadio 4 / LiteRadio 4 Neo)
• 1 * Стик хамгаалагч (Gimbal Protector)
• 1 * USB Type-C кабель
• 1 * Хэрэглэгчийн гарын авлага

Meteor75 Pro HD FPV иж бүрдэл нь 1S хураагуурт зориулсан илүү дэвшилтэт, шууд нисэхэд бэлэн (ready-to-fly) багц бөгөөд Meteor75 Pro P1 whoop дрон, VR04 HD нүдний шил, LiteRadio 4 SE удирдлага болон зөөврийн цүнхийг бүрэн агуулсан — хайрцгаа савлаад л HD FPV нислэгийн ертөнцөд шууд нэвтрэхэд шаардлагатай бүх зүйл энд бий. Чадалтай бөгөөд авсаархан HD whoop дрон нь дэвшилтэт P1 Air Unit HD VTX системтэй тул 1080p дижитал видео, 60ms орчим маш бага хоцролттой дүрс дамжуулалт болон 400 метр хүртэлх зайн удирдлагыг санал болгоно. Анхан болон туршлагатай нисгэгчдийн хэн алинд нь ч өндөр гүйцэтгэл, эдэлгээ ба бодит тод дүрслэлийг олгож, заалны болон гадаа орчинд сэтгэл амар нисэх боломжийг бүрдүүлнэ.

Онцлох шинж чанарууд (Bullet Points)

• HD Дижитал Видео: 1080p/60fps тод, бага хоцролттой (~60ms) дижитал дүрсийг 400м хүртэлх зайд саадгүй дамжуулах P1 Air Unit VTX-ээр тоноглогдсон.
• Хамгийн том бөгөөд хүчтэй 1S Whoop: 80.8мм бааз хоорондын зай, 1102 21000KV / 18000KV мотор ба LAVA II 580mAh батарей нь танхим дотор болон гадаа огцом манёвр хийх дээд зэргийн түлхэх хүчний харьцааг бүрдүүлнэ.
• Бүхнийг нэг дор багтаасан нисэхэд бэлэн иж бүрдэл: Meteor75 Pro P1 дрон, VR04 HD нүдний шил, LiteRadio 4 SE удирдлага болон зөөврийн цүнх багтсан.
• Тухтай VR04 HD Нүдний шил: Харшилж тулахааргүй (хувийн харааны шилтэй ч зүүх боломжтой) тусгай жийргэвч, 2600mAh батарей (3 цаг ажиллах), нэг товчлуураар microSD картанд 1080p бичлэг хийх функцтэй.
• LiteRadio 4 SE Удирдлага: 8 сувагтай, зөөлөн хөдөлгөөнтэй стик (gimbal), симулятор дээр суралцахад зориулсан Bluetooth холболт, 2000mAh батарейгаар 8+ цаг ажиллах чадамжтай.
• Бат бөх ба Зөөвөрлөхөд хялбар: Хүчирхэг whoop рам болон дагалдах цүнх нь хаашаа ч авч явахад хялбар бөгөөд уналт, цохилтыг хөнгөхөн даана.

Техникийн үзүүлэлтүүд (Specifications)

• Квадрокоптер: Meteor75 Pro P1
• FPV Нүдний шил: VR04 HD
• Удирдлага (Radio Transmitter): LiteRadio 4 SE
• Видео дамжуулагч (VTX): P1 Air Unit
• VTX Чадлын ба Багтаамжийн зай: 200mW ба 400м
• Камер: P1 VTX камер
• Камерын өнцөг: 10° - 30°
• Нислэгийн контроллер (FC): Matrix 1S 3IN1
• Мотор: 1102 21000KV / 18000KV мотор
• Рам: Meteor75 Pro Сойзгүй Whoop Рам
• Сэнс: Gemfan 45mm 3-ирт сэнс
• Батарей: LAVA II 1S 580mAh батарей
• Батарейны холбогч: BT2.0
• Цэнэглэгч: BT2.0 1S Батарей цэнэглэгч ба Хүчдэл шалгагч
• Бааз хоорондын зай (Wheelbase): 80.8мм
• Хүлээн авагч (RX): Суурилуулсан Serial ELRS 2.4GHz 3.0
• Нислэгийн хугацаа: 5.5 минут
• Анхны хөөрөх жин: 51.5г

P1 Air Unit HD VTX

Meteor75 Pro HD FPV иж бүрдэл нь 200mW чадалтай ба 400 метрийн зайд 1080p дижитал дүрсийг тод дамжуулдаг дэвшилтэт P1 Air Unit HD VTX-ээр тоноглогдсон. Ердөө ~60ms бага хоцролттой тул сааталгүй, саадгүй тод HD видеог авч, итгэлтэйгээр жолоодон FPV нислэгийг жинхэнэ утгаар нь мэдрэх болно.

Бүрэн иж бүрдэл, Зөөвөрлөхөд хялбар ба Нисэхэд бэлэн

Энэхүү бүхнийг багтаасан иж бүрдэл нь бат бөх Meteor75 Pro P1 whoop дрон, VR04 HD нүдний шил, болон LiteRadio 4 SE удирдлагыг тус тус агуулна — FPV нислэгээ шууд эхлүүлэхэд шаардлагатай бүх зүйл энд бий. Мөн тэмцээн, аялал эсвэл задгай талбай руу аюулгүй зөөвөрлөх зориулалттай тусгай цүнх дагалдана. Хайрцгийг нээгээд ердөө хэдхэн минутын дотор тэнгэрт хөөрөх боломжтой.

Хамгийн том бөгөөд хүчтэй 1S HD Whoop

80.8мм бааз хоорондын зайтай Meteor75 Pro P1 нь зах зээл дээрх хамгийн том бөгөөд хүчтэй 1S HD whoop дрон юм. 1102 21000KV / 18000KV мотор болон LAVA II 1S 580mAh батарейгаар тэжээгдэж, нарийвчлалтай, хурдан шуурхай нислэгийн динамикийг үзүүлнэ. Энэхүү хослол нь түлхэх хүч болон жингийн дээд харьцааг бүрдүүлж, хүчтэй өгсөлт, огцом эргэлт хийхээс гадна 5.5 минут хүртэл нисэх боломжийг олгодог.

Анхаар: 2026 оны 7-р сараас эхлэн моторуудыг 1102 22000KV-аас 1102 21000KV / 18000KV болгон шинэчилсэн (2026). Нислэгийн гүйцэтгэлд өөрчлөлт ороогүй.

VR04 HD FPV Нүдний шил

Бүрэн дотор нь нэвтрэх орчин ба тав тухыг хангахаар зохион бүтээгдсэн VR04 HD нүдний шил нь харааны шилтэй ч шууд зүүх боломжтой хангалттай орон зайтай. Нүүрний хэлбэрт тохирсон зөөлөн жийргэвч болон хамарт суух резинэн бүрээс нь гадаад гэрлийг хааж, урт хугацаагаар зүүхэд тухтай байдлыг хангана. 2600mAh батарей нь 3 цаг хүртэл ажиллах ба нэг товчлуураар HD бичлэгийг microSD картанд шууд бичиж үлдээх боломжтой.

LiteRadio 4 SE Удирдлага (Radio Transmitter)

Дагалдах LiteRadio 4 SE удирдлага нь шинэ нисгэгчдэд нэн тохиромжтой авсаархан хэлбэртэй бөгөөд 8 сувагтай. Дэвшилтэт бүрээстэй стик (gimbal) нь зөөлөн бөгөөд эдэлгээ сайтай ажиллагааг үзүүлдэг ба PC, таблет, гар утас дээр симулятор ашиглан суралцахад зориулсан Bluetooth утасгүй горимтой. 1S 2000mAh батарей нь 8+ цаг (25mW чадалтай үед) ажиллах бөгөөд 15W хурдан цэнэглэлтээр 40 минутад бүрэн цэнэглэгдэнэ.

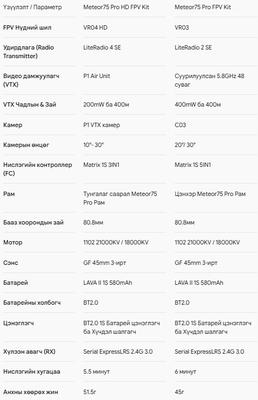

HD Дижитал VTX болон Аналог VTX-ийн харьцуулалт

Meteor75 Pro HD иж бүрдэл нь P1 Air Unit HD VTX, дижитал дэмждэг Matrix 3IN1 FC, VR04 HD нүдний шил болон LiteRadio 4 SE удирдлагаар тоноглогдож, зөөлөн HD нислэгийг санал болгоно. Meteor75 Pro аналог иж бүрдэл нь Matrix 5IN1 FC, аналог VTX, VR03 нүдний шил ба LiteRadio 2 SE удирдлагатай ирдэг. Хоёр иж бүрдэл хоёул ижил хүчирхэг 1102 21000KV / 18000KV мотор, GF 45mm 3-ирт сэнс болон шинэ LAVA II 1S 580mAh батарейг ашигладаг.

ArtLynk протоколын тухай дэлгэрэнгүй

ArtLynk протокол нь дронуудад зориулсан бага хоцролттой, урт зайн холболтын протокол бөгөөд уламжлалт аналог VTX-ээс илүү өндөр тогтвортой байдал ба зайн багтаамжийг санал болгодог. Энэхүү протокол нь бодит цагийн HD видеог ердөө ~60ms хоцролттойгоор дамжуулдаг нь саадгүй удирдлага болон өндөр чанартай FPV-д амин чухал юм.

• Artosyn ба KAP дэмжлэг: ArtLynk протокол нь Artosyn-ийн хамгийн сүүлийн үеийн AR803X чипсетийг ашигладаг бөгөөд үндсэн техникийн дэмжлэгийг KAP компани хариуцан, Artosyn чипсет ашигладаг олон төрлийн FPV бүтээгдэхүүний зохицолыг хангадаг.
• Хамтын ажиллагаа бүхий Нээлттэй Нийгэмлэг: ArtLynk протокол нь зөвхөн нэг компанид хамаардаггүй нээлттэй FPV экосистем юм. Олон FPV үйлдвэрлэгчид болон багууд ArtLynk протоколд суурилж өөрсдийн бүтээгдэхүүнийг зохион бүтээж, нийцтэй байдлыг ханган хөгжүүлж байна.

Дэмжигдэх төхөөрөмжүүд:

• BETAFPV VR04 HD нүдний шил, Aquila20 P1, Meteor75 Pro P1
• HGLRC Draco
• Мөн цаашид олон төхөөрөмж нэмэгдэнэ!

Микро программ хангамжийн (Firmware) зохицох тухай:

Гуравдагч талын ArtLynk протоколын төхөөрөмжүүдтэй (ж.нь HGLRC Draco) саадгүй ажиллахын тулд BETAFPV төхөөрөмжүүдээ V2.0.5 эсвэл түүнээс дээш хувилбарын програмтай эсэхийг шалгана уу. Агаарын блок (air unit) нь газар дээрх станцаар дамжин шинэчлэгдэх шаардлагатай. Эхлээд газар дээрх станц болон агаарын блок ижил хувилбартай байгааг шалгаж, дараа нь агаарын блокийг шинэчилнэ. V2.0.5 микро программ нь V1-ийн хувилбаруудтай (V1.0.36 / V1.0.44) зохицохгүй.

Зөвлөмж болгох эд ангиуд (Recommended Parts)

• Квадрокоптер: Meteor75 Pro P1
• Удирдлага: LiteRadio 4, LiteRadio 3 Pro, LiteRadio 3, LiteRadio 2 SE
• FPV Нүдний шил: VR04 HD FPV Goggles
• VTX: P1 Air Unit
• Нислэгийн контроллер (FC): Matrix 1S 3IN1
• Батарей: LAVA II 1S 480mAh/580mAh/680mAh, BT2.0 550mAh, BT2.0 450mAh
• Мотор: 1102 21000KV (2026), 1102 22000KV
• Сэнс: Gemfan 45mm 3-Blade Propellers (1.5mm Shaft 4PCS)
• Рам: Meteor75 Pro Brushless Whoop Frame
• Кенопи (Canopy): Canopy for Micro Camera 2022
• Цэнэглэгч: BT2.0 1S Battery Charger and Voltage Tester, HexaCharger, 6 Ports 1S Battery Charger & Adapter
• Эрэг: Drone Screw Pack, Meteor Series Motor Fixing Screws Pack (40PCS)

Файлууд ба Гарын авлага

• Meteor75 Pro HD FPV Kit-ийн FC микро програм хангамж ба CLI dump файл
• Meteor75 Pro P1 whoop хэрэглэгчийн гарын авлага
• VR04 HD FPV Goggles хэрэглэгчийн гарын авлага
• LiteRadio 4 SE удирдлагын хэрэглэгчийн гарын авлага

Багцын бүрэлдэхүүн (Package)

• 1 * Meteor75 Pro P1 Сойзгүй Whoop Квадрокоптер
• 1 * LiteRadio 4 SE Удирдлага
• 1 * VR04 HD FPV Нүдний шил
• 2 * 18650 2600mAh Батарей
• 2 * LAVA II 1S 580mAh Батарей
• 1 * BT2.0 1S Батарей цэнэглэгч ба Хүчдэл шалгагч
• 1 * USB-C Кабель
• 1 * USB-C Адаптер
• 1 * 4Pin Адаптер кабель
• 4 * Gemfan 45mm 3-ирт сэнс (1.5mm голтой)
• 1 * Запас рам
• 1 * Кенопиний дагалдах хэрэгсэл
• 1 * Дөрвөлжин халив (Cross Screwdriver)
• 1 * Зөөврийн цүнх
• 1 * Meteor75 Pro P1 хэрэглэгчийн гарын авлага
• 1 * Нүдний шилний хэрэглэгчийн гарын авлага
• 1 * Удирдлагын хэрэглэгчийн гарын авлага

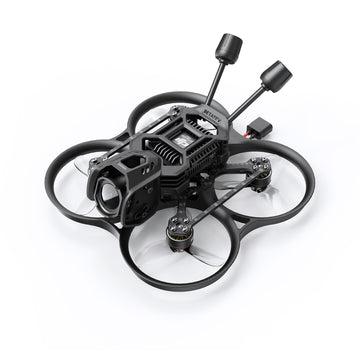

2.2" Pavo20 Pro II нь DJI O4, O4 Wide болон O4 Pro видео дамжуулагчтай нийцтэй, асар хөнгөн (116.2г) фристайл гүйцэтгэлийг шинээр тодорхойлж байгаа бөгөөд одоо хүчтэй 3S болон 4S тохиргоотойгоор гарч байна. 3S хувилбар нь F4 2-3S 20A FC болон LAVA 1104 7200KV моторуудыг хослуулсан бөгөөд LAVA II 3S 680mAh батарейгаар 9 минут хүртэл нисэх хугацааг олгож, өндөр ашигт ажиллагаа, хурдан шуурхай байдлыг эрэлхийлэгч нисгэгчдэд нэн тохиромжтой. Заавал илүү урт нисэх хугацаа шаардлагатай хүмүүст зориулж 4S хувилбар нь Cube 2-4S 30A FC болон LAVA 1104 5500KV мотортойгоор сайжруулагдсан бөгөөд LAVA II 4S 680mAh батарейгаар 10 минут 30 секунд хүртэлх уртасгасан нислэгийг санал болгож, зогсолтгүй фристайл гүйцэтгэлийг хангана.

Хоёр тохиргоо хоёулаа угсрахад хялбар бөгөөд эдэлгээ сайтай шинэчлэгдсэн II Рам, чичиргээгүй тогтвортой байдлыг хангах O4 Air Unit Pro кронштейн (bracket), мөн үзэгдэх орчныг сайжруулах суурилуулсан RGB LED туузтай. Шинэ сайжруулалтуудад: эрэн сурвалжлахад хялбар болгох дотоод бузер (buzzer), ихэнх 12x ба 18x GPS модулиудтай тохирох GPS кронштейн, болон сэнс, мотор сулрахаас сэргийлж эрэгээр чангалж бэхэлдэг GF D2.2 3-ирт сэнсүүд багтсан. Pavo20 Pro II бол мэргэжлийн фристайл болон кинематик агаарын зураг авалт хийх хүсэлтэй нисгэгчдэд зориулсан хамгийн шилдэг whoop дрон юм.

Онцлох шинж чанарууд (Bullet Points)

• 3S ба 4S Фристайлд тохируулсан түлхэх систем: LAVA 1104 сойзгүй мотор (4S-д 5500KV / 3S-д 7200KV) болон GF D2.2 3-ирт сэнсүүд нь хосгүй түлхэх хүчийг санал болгох ба аэродинамик рам нь огцом манёвр хийхэд зориулж чадлыг 8–11%-иар нэмэгдүүлдэг.
• Шинэ үеийн Рам: Суурилуулсан чиглүүлэгч бүхий суулгах цэгүүд ба 4 эрэгт дизайнтай бэхэлгээ нь угсралтыг хурдан бөгөөд асар бөх бат болгодог.
• O4 Pro, O4 Wide ба O4-тэй зохицол: Шинэчлэн зохион бүтээсэн карбон хавтан нь O4, O4 Wide ба O4 Pro системүүдийг найдвартай холбож, HD бичлэг хийх болон угсралтын олон талт боломжийг олгоно.
• Хөнгөн бөгөөд Хүчтэй: Ердөө 116.2г жинтэй (O4 Pro хувилбар) энэхүү 2.2″ синевуп (cinewhoop) нь DJI нисгэгчдийг FPV ертөнцөд хөл тавихад төгс тохирно.
• Кинематик тогтвортой байдал: Суурилуулсан O4 Air Unit Pro кронштейн нь авалт бүрийг төгс тогтвортой байлгана.
• Нислэгийн контроллер: 3S-д зориулсан F4 2-3S 20A FC болон 4S-д зориулсан Cube 3IN1 2-4S 30A FC нь тооцоолох өндөр чадал, шуурхай хариу үйлдлээр нарийн фристайл удирдлагыг хангана.
• Уртасгасан нислэгийн хугацаа: LAVA II 580mAh батарейгаар 7'30" (3S) эсвэл 8'30" (4S) ниссэн бол, 680mAh батарейгаар 9' эсвэл 10'30" хүртэл урт хугацаагаар ниснэ.
• Бузер ба GPS бэлтгэл: Уналтын дараа дроноо хурдан олоход туслах дотоод бузер ба ихэнх 12x болон 18x модулиудтай тохирох хоёр GPS кронштейн багтсан.
• Шинэ RGB LED тууз: Нислэгийн үеийн баримжааг сайжруулж, гоёмсог үзэмжийг авчирна.
• ND шүүлтүүрийн бэлтгэл: O4 Pro-д зориулсан ND/UV шүүлтүүрүүд нь ямар ч гэрэлтүүлгийн нөхцөлд чанартай бичлэг хийх боломжийг олгоно.
• Шууд залгаад нисэх тохиргоо (Plug-&-Play): DJI O4 системд тусгайлан оновчилсон PID тохиргоотой. OSD цэснээс сонгоод шууд нисэх боломжтой.

Техникийн үзүүлэлтүүд (Specifications)

• Бүтээгдэхүүн: Pavo20 Pro II Сойзгүй Whoop Квадрокоптер
• Бааз хоорондын зай (Wheelbase): 93.9мм
• Нислэгийн контроллер (FC): Cube 2-4S 30A 3IN1 FC (4S), F4 2-3S 20A AIO FC (3S)
• Рам: Pavo20 Pro II Сойзгүй Рам
• Мотор: LAVA цувралын 1104 Сойзгүй мотор
• Сэнс: GF D2.2 3-ирт сэнс
• Нислэгийн хугацаа: 8'30'' (4S + LAVA II 4S 580mAh), 10'30'' (4S + LAVA II 4S 680mAh), 7'30'' (3S + LAVA II 3S 580mAh), 9' (3S + LAVA II 3S 680mAh)
• Хүлээн авагчийн хувилбар (RX): Serial ELRS, DJI SBUS
• HD VTX Кронштейн: O4 Air Unit Pro Bracket, O4 Air Unit Bracket II
• Жин: 72.6г (PNP хувилбар), 116.2г (O4 Pro суулгасан)
• Батарейны холбогч: XT30
• Батарейны суулгах зай: 29мм * өндрийн хязгааргүй
• LED тууз: NightFire RGB LED тууз
• Дэмжигдэх VTX: DJI O4 Air Unit Pro, DJI O4 Air Unit
• Камерын шүүлтүүр суулгах: Босоо (Vertical)
• Зөвлөмж болгох шүүлтүүр: O4 Pro камерт зориулсан ND шүүлтүүр
• Зөвлөмж болгох батарей: LAVA II 4S 580mAh/680mAh, LAVA II 3S 580mAh/680mAh, LAVA 3S 450mAh 75C, LAVA 3S 550mAh 75C

Анхааруулга:

• Дронд гэмтэл учруулахаас сэргийлж батарейны эерэг (+), сөрөг (-) туйлыг зөв холбоно уу.
• O4 Pro хувилбарт O4 Pro VTX дагалдах бөгөөд PNP хувилбаруудад VTX систем БАГААГҮЙ тул тусад нь худалдаж авах шаардлагатай.

3S ба 4S Түлхэх системүүд: Фристайл манлайлалд зориулагдав

Pavo20 Pro II нь таны чадлын сонголтод нийцүүлэн хоёр тохиргоотой санал болгогдож байна. 3S хувилбар нь өндөр эргүүлэх хүч бүхий LAVA 1104 7200KV мотортой тул хурдан шуурхай, мэдрэмжтэй байдлыг санал болгодог бол 4S тохиргоо нь ашигт ажиллагаанд тохируулсан LAVA 1104 5500KV моторыг ашигладаг. Хоёул Gemfan D2.2 3-ирт сэнсүүдтэй хослон фристайл манёвруудад зөөлөн, найдвартай чадлыг өгнө. Эрэгээр сайтар чангалж бэхэлдэг D2.2 3-ирт сэнсүүд нь сэнс болон мотор сулрахаас бүрэн сэргийлж, нислэг бүрт тогтвортой гүйцэтгэлийг үзүүлнэ. Шинэ LAVA II 680mAh батарейгаар тэжээгддэг Pavo20 Pro II нь 3S дээр 9 минут, 4S дээр 10 минут 30 секунд хүртэл уртасгасан нислэгийг хангаж, фристайл болон кино зургийн аль ч нөхцөлд зөөлөн, эрч хүчтэй бичлэг хийх боломжийг олгоно.

Сайжруулсан II Рам: Илүү тогтвортой, Угсрахад хялбар

Бат бөх 93.9мм бааз хоорондын зай ба цохилтод тэсвэртэй PA12 зузаатгасан whoop цагираг бүхий Pavo20 Pro II Рам нь уян тансаг бөгөөд бат бөх байхаар зохион бүтээгдсэн. Үйлдвэрлэлийн хувьсгалт угсралтын систем нь суулгасан гайкатай бөгөөд ердөө дөрвөн эрэгээр цохилтод тэсвэртэй чанга түгжигддэг тул угсралтыг урьд урьдынхаас илүү хурдан, найдвартай болгодог. Шахаж хэвлэх дэвшилтэт технологи нь 3 чиглүүлэгч суурилуулах цэг бүхий тулгуурт бүтэцийг хослуулснаар карбон хавтангийн нарийн тохируулгыг хангаж, хэлбэр алдагдахаас сэргийлэн асар бөх бөгөөд тогтвортой суурийг бүрдүүлсэн. Батарейны үүрийг 29мм болгон томруулж, өндрийн хязгаарлалтгүй болгосноор урт хугацааны өндөр гүйцэтгэлтэй нислэгийн том 4S батарейнуудыг ашиглах боломжтой.

Шинээр зохион бүтээсэн карбон хавтан нь DJI O4 Air Unit Pro, O4 Wide Air Unit болон DJI O4 Air Unit-ийг бүрэн дэмжихээр зохицолыг өргөжүүлсэн. O4 системүүдэд тусгайлан оновчилсон PID параметрүүдийн тусламжтайгаар дээд гүйцэтгэлд хүрэх нь асар хялбар – та ердөө OSD цэснээс тохиргоогоо сонгоод нарийн бөгөөд итгэлтэйгээр нисэх боломжтой.

O4 Air Unit Pro Кронштейн

Pavo20 Pro II нь дэвшилтэт O4 Air Unit Pro кронштейнийг суулгасан бөгөөд энэ нь угсралтын ажлыг хялбарчлахын зэрэгцээ асар тогтвортой, зөөлөн HD бичлэг хийх боломжийг олгоно. Хамгийн дээд хамгаалалтыг хангасан хүчжүүлсэн камерын хажуугийн хавтан болон камерын эргэлтийн төвийг оновчилдог хос бэхэлгээний нүхтэй тул 0-40° налууг хялбархан тохируулж, өргөн өнцгийн горимд ч ND шүүлтүүрийг чөлөөтэй ашиглах боломжийг олгоно. 30° өнцөгтэй антенны бэхэлгээ нь дохионы тохиромжтой чадлыг хангах ба багаж хэрэгсэлгүйгээр антеныг хурдан солих боломжтой. Ердөө 8 хагас эрээстэй эрэгээр бэхлэгддэг энэхүү кронштейн нь чичиргээний эсрэг үзүүлэлтийг сайжруулахын зэрэгцээ төвөгтэй угсралтыг арилгасан.

• [DJI O4 Air Unit Pro-г суулгах заавар видеог үзэх]
• Анхаар: Pavo20 Pro II-тэй бөгөөд O4 Air Unit-д зориулсан Canopy II ашиглахыг хүссэн нисгэгчдэд Pavo20 Pro II Дээд хавтан (Top Plate) шийдэл болно.

Нислэгийн контроллерууд

Pavo20 Pro II нь таны хөдөлгүүрийн системд нийцүүлэн нислэгийн контроллерын хоёр тусдаа тохиргоог санал болгодог. 3S хувилбар нь дижитал HD VTX-д зориулагдсан F4 2-3S 20A FC-тэй бөгөөд DJI O4 системд зориулсан тогтвортой 9V 2A, гадаад төхөөрөмжүүдэд зориулсан 5V 3A бүхий хос BEC шийдлээр тоноглогдсон. Түүний 20A ESC нь хурдан шуурхай, динамик гүйцэтгэлийг хангах ба тусгай 6-pin HD VTX холбогч болон тохиромжтой байрлалтай USB порт нь суурилуулалт болон арчилгааг хялбарчилж, өдөр тутмын нислэгийн өндөр найдвартай байдлыг авчирна.

• Анхаар: 2026 оны 8-р сараас эхлэн манай whoop-д суулгасан F4 2-3S 20A FC нь STM32F405 эсвэл AT32F435 MCU-тэйгээр худалдаанд гарах болно. Хоёр хувилбар хоёулаа яг ижил нислэгийн гүйцэтгэлийг үзүүлэх бөгөөд агуулахын нөөцөөс хамааран санамсаргүй байдлаар хүргэгдэнэ.

4S тохиргоо нь тусгайлан өндөр гүйцэтгэлтэй 4S системд зориулагдсан Cube 3IN1 2-4S 30A FC рүү ахидаг. Энэхүү бүхнийг нэг дор багтаасан хавтан нь STM32G473, дулаан сарниулах 2oz зэсийн зузаантай 30A тасралтгүй гүйдлийн ESC, болон Serial ELRS 2.4GHz хүлээн авагчийг (RX) нэгэн авсаархан бүтцэд багтаасан. 168MHz MCU-аар тэжээгддэг Cube FC нь тооцоолох өндөр чадалтай тул фристайл болон кинематик нислэгийн аль алинд мэдрэмжтэй, туйлын торгомсог зөөлөн удирдлагыг санал болгоно.

Аюулгүй байдал & Итгэлтэй байдал: Бузер ба GPS бэлтгэл

Pavo20 Pro II нь одоо дотоод бузертай (buzzer) ирдэг тул уналтын дараа дроноо хурдан бөгөөд хялбар олох боломжтой — өндөр өвс эсвэл өтгөн бартаат бүсэд whoop-ээ алдана гэж санаа зоволтгүй. Навигацийн багц болон буцах (RTH) функц ашиглах хүсэлтэй нисгэгчдэд зориулж зах зээл дээрх ихэнх 12x ба 18x GPS модулиудтай тохирох хоёр GPS кронштейн багтсан. Шинэ газруудыг судлах эсвэл хязгаараа сорихдоо эдгээр боломжуудын тусламжтайгаар сэтгэл амар нисэх болно.

NightFire RGB туузаар шөнийг гэрэлтүүл

Pavo20 Pro NightFire Limited Edition дээр байдаг шиг дээд зэрэглэлийн NightFire RGB LED туузаар шөнийн нислэгээ шинэ түвшинд гаргаарай. Үзэгдэх орчин ба хэв маягийг сайжруулахаар зохион бүтээгдсэн энэхүү тод RGB LED нь олон төрлийн өнгө, динамик горимоор таны whoop-д амьдрал бэлэглэнэ. Товчлуур дээр дарснаар 10 урьдчилан тохируулсан гэрлийн эффект болон 7 өнгөн хооронд хялбархан шилжих боломжтой. NightFire RGB LED тууз нь шөнийн тэнгэрт тод гэрэлтэхээр бүтээгдсэн. Нислэгийн замаа урьд өмнө байгаагүйгээр гэрэлтүүлээрэй.

ND Шүүлтүүрүүд: Кадр бүрт төгс экспозици

DJI O4 Pro камерт зориулсан ND шүүлтүүрээр Pavo20 Pro II-ийн агаарын бичлэгийн чанарыг төгс болгоорой. ND8, ND16, болон ND32 сонголтууд нь тохиромжтой экспозици болон байгалийн хөдөлгөөний сарнилыг (motion blur) хангана. Түүнчлэн UV шүүлтүүр нь дурангийн линзийг зурагдах, тоос шороо болон хэт ягаан туяаны бүрхэгдлээс хамгаалж, орчин бүрд болор мэт тод дүрслэлийг өгнө. Хөнгөн, эдэлгээ сайтай, суулгахад хялбар эдгээр шүүлтүүрүүд нь фристайл нисгэгчид болон контент бүтээгчдийн хувьд салшгүй хамтрагч юм.

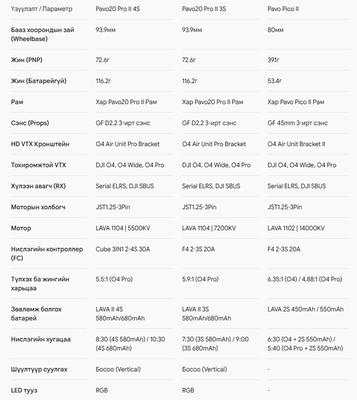

Pavo20 Pro II болон Pavo Pico II-ийн харьцуулалт

Зөвлөмж болгох эд ангиуд (Recommended Parts)

• Рам: Pavo20 Pro II Сойзгүй Whoop Рам
• Нислэгийн контроллер (FC): Cube 3IN1 2-4S 30A FC, F4 2-3S 20A AIO FC
• Мотор: LAVA цувралын 1104 Сойзгүй мотор
• Сэнс: GF D2.2 3-ирт сэнс
• Батарей: LAVA II 4S 580mAh/680mAh батарей, LAVA II 3S 580mAh/680mAh батарей, LAVA 3S 450mAh 75C батарей, LAVA 3S 550mAh 75C батарей
• Шүүлтүүр: O4 Pro камерт зориулсан ND шүүлтүүр
• RGB тууз: NightFire RGB LED тууз
• VTX Кронштейн: Canopy II (O4 Air Unit-д зориулсан), O4 Air Unit Pro Bracket, O4 Air Unit Bracket
• VTX: DJI O4 Air Unit Pro, O4 Wide Air Unit, O4 Air Unit
• Дагалдах хэрэгсэл: 5.8G VTX Антенны багц, Дроны эрэгний багц

Файлууд (Files)

• FC микро программ хангамж ба CLI dump файл (F4 2-3S 20A FC) (Pavo20 Pro II 3S)
• FC микро программ хангамж ба CLI dump файл (Cube 2-4S 30A FC) (Pavo20 Pro II 4S)

Анхаар: ICM42688 IMU чипний нийлүүлэлтийн хомсдолоос үүдэн BETAFPV баг шинэ ICM42605 IMU чипийг ашиглаж, тохирох микро програм хангамжийг бүтээсэн. Нарийвчилсан туршилтаар энэ нь манай чанарын хатуу стандартуудыг бүрэн хангаж байгаа нь батлагдсан.

Багцын бүрэлдэхүүн (Package)

Pavo20 Pro II Сойзгүй Whoop Квадрокоптер (3S/4S PNP Хувилбар):

• 1 * Pavo20 Pro II Сойзгүй Whoop Квадрокоптер (PNP)
• 1 * O4 Air Unit Bracket II-т зориулсан Дээд хавтан (Top Plate)
• 1 * O4 Air Unit Bracket II-т зориулсан Доод хавтан (Bottom Plate)
• 1 * O4 Air Unit Pro Кронштейн
• 4 * Gemfan D2.2 3-ирт сэнс
• 1 * Type-C -> SH1.0 Адаптер
• 1 * SH1.0-4Pin Адаптер кабель
• 1 * RGB LED тууз (500мм)
• 6 * O4 Air Unit Pro Кронштейнд зориулсан амортизатор бөмбөлөг (6.6мм)
• 6 * O4 Air Unit Bracket-д зориулсан амортизатор бөмбөлөг (8.8мм)
• 6 * O4 Air Unit Bracket-д зориулсан амортизатор жийргэвч (1.5мм)
• 6 * M2*10 Цилиндр толгойтой эрэг
• 6 * M2*4 Бөмбөгөр толгойтой эрэг
• 6 * M2*4 Өөрөө ухуулагч эрэг
• 8 * M1.4*6 Шайбтай хавтгай толгойтой өөрөө ухуулагч эрэг
• 2 * 5.8G VTX Антен
• 1 * 5.8G VTX Антенны бэхэлгээ
• 1 * 22*22мм GPS Кронштейн
• 1 * 14*17мм GPS Кронштейн
• 2 * GPS Порлон жийргэвч
• 1 * Филлипс халив
• 1 * H1.5 Дотор зургаан өнцөгт халив

Pavo20 Pro II Сойзгүй Whoop Квадрокоптер (3S/4S O4 Pro Хувилбар):

• 1 * Pavo20 Pro II Сойзгүй Whoop Квадрокоптер (O4 Pro)
• 4 * Gemfan D2.2 3-ирт сэнс
• 1 * Type-C -> SH1.0 Адаптер
• 1 * SH1.0-4Pin Адаптер кабель
• 1 * SH1.0-6Pin HD Кабель (100мм)
• 1 * RGB LED тууз (500мм)
• 2 * 5.8G VTX Антен
• 1 * 5.8G VTX Антенны бэхэлгээ
• 1 * 22*22мм GPS Кронштейн
• 1 * 14*17мм GPS Кронштейн
• 2 * GPS Порлон жийргэвч
• 1 * H1.5 Дотор зургаан өнцөгт халив
• 1 * O4 Air Unit Pro Хэрэглэгчийн гарын авлага

Анхаар: O4 Pro хувилбарт O4 Pro VTX дагалдах бөгөөд PNP хувилбарт VTX систем БАГААГҮЙ тул тусад нь худалдаж авах шаардлагатай.

Бүрэн уусах мэдрэмж ба тав тухтай байдал

VR04 FPV нүдний шил нь нислэгийн орчинд бүрэн уусаж, хамгийн дээд тав тухыг хангахаар бүтээгдсэн. Харааны шилтэй хэрэглэхэд тохиромжтой, хангалттай уужим орон зайтай тул та харааны шилээ тайлах шаардлагагүй.

Нүүрний анатомийн хэлбэрт таарсан зөөлөвч болон зөөлөн резинэн хамарт суурилагчтай тул гаднаас гэрэл нэвтрэхээс үр дүнтэй хамгаалж, нүүрэнд тухтай бэхлэгдэн удаан хугацаагаар анхаарлаа бүрэн төвлөрүүлэн нисэх боломжийг олгоно.

Суурилуулсан 2000mAh батарей нь 2 цаг хүртэл ажиллах бөгөөд ганц товчлуураар бичлэг хийх функц нь нислэгийн бичлэгийг MicroSD картанд хялбархан бичиж хадгалан, хэзээ ч хамаагүй дахин сэргээн үзэх боломжийг олгодог.

Гол онцлогууд (Bullet Points)

• Харааны шилтэй хэрэглэх боломж (Glasses-Friendly Fit): Дотор талын уужим орон зай нь харааны шилтэйгээ тухтай зүүж нисэх боломжийг олгоно.
• Гэрэл бүрэн тусгаарлах хийц (Full Light-Blocking Design): Анатомийн дагуух нүүрний зөөлөвч ба зөөлөн хамарт суурилагч нь гаднаас гялбаа болон гэрэл нэвтрэхээс бүрэн хамгаалж, нислэгийн орчинд бүрэн уусгана.
• 2000mAh суурилуулсан батарей (2000mAh Built-in Battery): 2 цаг хүртэл тасралтгүй ажиллах ба ямар ч 2–6S whoop батарейгаар хялбархан тэжээх боломжтой.
• Ганц товчлуураар бичих функц (One-Button Recording): Ганцхан даралтаар нислэгийн бичлэгийг шууд нүдний шилэн дээрээ торгомсог жигд бичиж хадгална.

Техникийн үзүүлэлтүүд (Specifications)

• Хэмжээ (Size): 168.8 x 182.1 x 98.5 мм
• Жин (Weight): 425г ± 10г
• Видео формат (Video Format): NTSC / PAL
• Дэмжих суваг (Supported Channel): 48 суваг (48CH)
• Дэлгэцийн хэмжээ (Screen Size): 4.3 инч
• Дэлгэцийн нягтрал (Screen Resolution): 800 x 480 пиксел
• Батарей (Battery): 3.7V, 2000mAh
• Ажиллах хугацаа (Runtime): Энгийн горимд 2 цаг орчим, бичлэг хийх горимд 1 цаг орчим
• Антенны порт (Antenna Port): RP-SMA
• Цэнэглэх порт (Charging Port): Type-C
• Картны үүр (Card Slot): MicroSD карт (Багцад дийлдэхгүй/дагалдахгүй), FAT32 систем дэмждэг, дээд тал нь 64GB
• Бичлэгийн нягтрал (Recording Resolution): 480P @ 30fps
• Видео формат (Video Format): AVI

Бүтцийн схем (Diagram)

Бүрэн уусах мэдрэмж ба дээд тав тух

VR04 FPV нүдний шил нь удаан хугацааны хэрэглээнд зориулсан дээд тав тухыг хангахаар бүтээгдсэн бөгөөд ихэнх төрлийн харааны шилийг тайлалгүйгээр хамт зүүж болох уужим дотор орон зайтай.

Дээд ангиллын PU материалаар хийсэн нүүрний зөөлөвч нь найдвартай, тухтай бэхэлгээг хангах бөгөөд зөөлөн силикон хамарт суурилагч нь гаднаас гэрэл нэвтрэхийг бүрэн тусгаарлаж, нислэгийн орчинд бүрэн уусах мэдрэмжийг бэлэглэнэ.

Тэжээлийн уян хатан байдал

Суурилуулсан 2000mAh батарейгаар тоноглогдсон VR04 нь нэг цэнэглэлтээр 2 цаг хүртэл ажиллана. Илүү уян хатан байдлыг хангах үүднээс ямар ч 2–6S whoop батарейгаар шууд тэжээгдэх боломжтой бөгөөд энэ нь уртасгасан нислэгийн сесс болон батарейг түргэн солих тохиргоонд нэн тохиромжтой.

Бичлэг хийх ба дахин үзэх

microSD картанд (64GB хүртэлх багтаамжийг дэмждэг) ганц товчлуур дээр даран шууд бичиж, нислэг бүрийн бичлэгийг хялбархан хадгалаарай. Нэмэлт ямар ч төхөөрөмж шаардлагагүйгээр хамгийн сэтгэл хөдөлгөсөн агшнуудаа хэзээ ч хамаагүй дахин сэргээн үзэх боломжтой.

Видео бичлэг хэрхэн хийх вэ?

• Картны үүрэнд microSD карт оруулна. Зөвхөн FAT32 форматтай, дээд тал нь 64GB багтаамжтай карт дэмжигдэнэ.
• Бичлэг хийх товчлуурыг нэг удаа богино дарна. Дэлгэцийн зүүн дээд өнцөгт улаан цэг гарч ирэх ба FPV нүдний шилнээс "пип-пип" гэсэн дуут дохио гарна.
• 8 секунд хүлээнэ үү. Улаан цэг болон бичлэгийн LED индикатор анивчиж эхэлнэ. Нэгэн зэрэг дэлгэц дээр цаг тоологч гарч ирэх бөгөөд энэ нь бичлэг эхэлснийг илтгэнэ.
• Бичлэгийг зогсоохын тулд бичлэг хийх товчлуурыг дахин нэг удаа богино дарна. 2-3 секундийн дараа зүүн дээд өнцгийн улаан цэг анивчихаа больж, цаг тоологч дэлгэцээс арилж, улаан LED индикатор унтрах болно.

Анхаарах зүйлс:

1. Бичлэг хийх товчийг дарсны дараа DVR бичлэгийн функц идэвхжихэд ойролцоогоор 8-10 секунд шаардагдах тул түр хүлээнэ үү.
2. Бичлэг бүрийн максимал үргэлжлэх хугацаа 10 минут байна. Бичлэг 10 минутаас хэтэрвэл шинэ бичлэгийн файл автоматаар үүснэ.

Давтамж болон суваг хайх (Frequency Search)

VR04 FPV нүдний шил нь 5.8G болон 48 суваг дэмждэг. Давтамжийн хайлтыг идэвхжүүлэхийн тулд 5D товчлуурыг 2-3 секунд дарж барина. 3 секундийн дараа дуут дохио өгөх ба боломжит хамгийн сайн давтамж автоматаар сонгогдоно. Давтамж тус бүрийн дохионы чанарыг улаан, шар, ногоон өнгөөр илэрхийлнэ:

• Ногоон ($0 < \text{RSSI} < 20$): Давтамж сул, ашиглах боломжтой.
• Шар ($20 < \text{RSSI} < 70$): Бусад дамжуулагчаас дунд зэргийн саатал, хөндлөнгийн дохиотой.
• Улаан ($70 < \text{RSSI}$): Давтамжийг өөр дамжуулагч бүрэн ашиглаж байна.
• Цагаан: Нүдний шилний тухайн хайлтоор хүлээн авсан хамгийн хүчтэй дохио.

Файл (File): VR04 FPV Нүдний шилний хэрэглэгчийн гарын авлага

Зөвлөмж болгох сэлбэг, төхөөрөмжүүд (Recommended Parts)

• Дронууд (Quadcopters): Aquila20, Aquila20 FPV багц (Aquila20 FPV Kit)
• Багцын бүрэлдэхүүн (Package)
• 1 * VR04 FPV нүдний шил
• 1 * Тохируулж болдог толгойн бүс
• 1 * Хэрэглэгчийн гарын авлага

HDZero MIPI Cable 80mm нь HDZero цувралын VTX болон MIPI камер хооронд өндөр нягтралтай дижитал видео холболтыг хангах зориулалттай кабель юм.
Энэхүү 80мм урттай MIPI кабель нь FPV далавчт нисдэг төхөөрөмж болон дунд оврын дронууд дээр ашиглахад тохиромжтой.

Үзүүлэлтүүд:

• Загвар: HDZero MIPI Cable 80mm
• Урт: 80мм (3.15 инч)
• Пин тоо: 20 пин

Нийцтэй камер:

• RunCam Micro HDZero Camera
• RunCam Nano Digital FPV Camera

Нийцтэй VTX:

• Shark Byte TX5S.1 VTX
• Shark Byte TX5M.1 VTX
• Shark Byte TX5R.1 VTX

Сав багцад багтсан зүйлс:

• 1 × HDZero MIPI Cable 80mm

HDZero Monitor (No DVR) нь HDZero болон analog видеог автоматаар таньж харуулах зориулалттай 4.3 инчийн өндөр тодролтой FPV monitor юм. Энэ нь field monitor болгон ашиглахад тохиромжтой бөгөөд ялангуяа нүдний шил зүүхийг хүсдэггүй хэрэглэгч, дроноо тохируулахдаа гадна дэлгэцээр харах дуртай хүн, эсвэл эхлэгчдэд тун ойлгомжтой шийдэл болдог. Source

Тус monitor нь 800 nits тодролтой, 720p LCD дэлгэцтэй, analog дүрсийг deinterlace/upscale хийдэг. HDMI output-тай тул бусдад дүрс үзүүлэх, event setup хийх, эсвэл гаднын дэлгэц рүү дамжуулахад ашиглаж болно. Source Source

Техник үзүүлэлт

• Дэлгэц: 4.3", 720p LCD
• Тодрол: 800 nits
• Видео дэмжлэг: HDZero / Analog auto-switching
• Analog боловсруулалт: Deinterlaced / up-scaled analog video
• Output: HDMI output
• Бусад оролт/гаралт: CVBS input, audio line output, USB-C for updates
• Тэжээл: 6–26V, 2S–6S, XT30 эсвэл DC in
• Эрчим хүч: 9.0W
• Жин: 155г
• Хэмжээ: 114 × 88 × 18 мм
• Суурилуулалт: 1/4-20 tripod mount

Дагалдах зүйлс: monitor, 2 lipo strap, anti-glare screen protector. Source Source

Чухал тэмдэглэл
Таны жагсаалтад байгаа бүтээгдэхүүн нь “HDZero Monitor (No DVR)” гэж нэрлэгдсэн. Харин HDZero-ийн зарим docs хуудсанд DVR-тэй тайлбар харагдаж байгаа тул shop listing дээр No DVR хувилбар гэдгийг тодорхой бичих нь зөв. Source Source

Товч маркетинг тайлбар
HDZero Monitor (No DVR) бол “шил биш, дэлгэцээр FPV харах” хүсэлтэй хүмүүст зориулсан авсаархан, тод, шууд ажиллах monitor юм. Setup шалгах, найздаа дүрс үзүүлэх, field monitor болгон хэрэглэхэд тун тохиромжтой.

Гарын авлага / дэлгэрэнгүй

• Албан ёсны product page
• Албан ёсны docs

RunCam HDZero Nano 90 V2 нь HDZero системд зориулсан 90fps камер бөгөөд уралдаан болон freestyle нислэгт маш хурдан мэдрэмж өгдгөөрөө онцлог. Албан ёсны тайлбараар 90fps дүрс нь analog 60i видеоноос ч хурдан мэдрэмж өгөх боломжтой бөгөөд огцом эргэлт, gate тойрох, snap roll зэрэг үед хариу үйлдлийг илүү “амьд” болгодог. Source Source

V2 хувилбар нь RC18D lens-тэй болсон тул өмнөхөөсөө илүү өргөн харах өнцөгтэй. Мөн 540p60 горим нь видео bandwidth-ийг бууруулж, penetration/range-ийг сайжруулахад тусалдаг гэж албан ёсоор тэмдэглэсэн. Source Source

Техник үзүүлэлт

• Sensor: 1/3"
• Interface: MIPIResolution / FPS720×540@90fps, 720×540@60fps, 960×720@60fps
• Харах өнцөг: D:162° / H:132° / V:101°
• Shutter: Rolling shutter
• Жин: 5.2г
• Хэмжээ: 18 × 14 × 18 мм
• Латенси тайлбар: 3ms pixel latency, 14ms frame latency glass-to-glass (HDZero goggle-той)
• Дагалдах зүйл: 80мм MIPI cable

Source Source

Товч маркетинг тайлбар
Nano 90 V2 бол “хамгийн хурдан хариу мэдрэмжтэй HDZero камер” хайж байгаа хэрэглэгчдэд маш тохиромжтой. Racing-д секундийн бутархай чухал үед, freestyle-д нислэгийн мэдрэмж чухал үед ялгарах камер.

Гарын авлага / дэлгэрэнгүй

• Албан ёсны product page
• Албан ёсны docs

HDZero Echo Antenna Kit нь HDZero Goggle 1 болон Goggle 2-т зориулсан анхнаасаа тааруулж сонгосон антенны иж бүрдэл юм. Ихэнх FPV хэрэглэгчид сайн антенн авахын тулд нэмэлт зардал гаргадаг бол Echo Kit нь “шилэндээ тохирсон, шууд хэрэглэхэд бэлэн” шийдэл болж өгдөг. Source

Энэ kit доторх patch + omni хослол нь практик хэрэглээнд их ашигтай. Энгийнээр бол patch антенн урд чиглэлд илүү сайн хүлээн авалт өгдөг, omni антенн ойр орчинд бүх чиглэлээс дохио авахад тусалдаг. Иймээс уралдаан, indoor track, open field зэрэг янз бүрийн орчинд тэнцвэртэй гүйцэтгэл өгдөг. Source

Техник үзүүлэлт

• Compatibility: HDZero Goggle 1 / Goggle 2
• Иж бүрдэл: 2× Patch antenna, 2× RHCP Omni antenna
• Patch gain: ~7 dBi
• Omni gain: ~3 dBi
• VSWR: ≤ 1.5
• Нэмэлт: Angled mounts, factory-tested

5.8GHz, RHCP/linear, SMA male гэх мэт нарийн үзүүлэлтүүд retailer listing-үүд дээр ижил байдлаар тэмдэглэгдсэн байдаг. Source Source

Товч маркетинг тайлбар
HDZero Echo Antenna Kit нь “сайн дүрс авахын тулд заавал үнэтэй антенн авах ёстой” гэсэн асуудлыг хялбарчилсан иж бүрдэл. Шинэ хэрэглэгчдэд ч, тогтмол нисдэг туршлагатай пилотуудад ч шууд үр дүн өгнө.

Видео / дэлгэрэнгүй

• Албан ёсны US store page
• Overview video
• Comparison video

Analog/HDZero Adapter нь analog камерын CVBS NTSC дохиог HDZero системд ашиглах боломжтой digital MIPI формат руу хөрвүүлдэг адаптер юм. Өөрөөр хэлбэл, analog камерыг HDZero VTX-тэй хослуулж ашиглахад тусална. Source

Энэ адаптерын хамгийн том давуу тал нь зөвхөн хөрвүүлэгч биш, бас 3-to-1 camera switcher байдлаар ажилладаг явдал. Өөрөөр хэлбэл 2 digital MIPI камер + 1 analog камер-ыг нэг системд холбож, Betaflight эсвэл dip switch-ээр хооронд нь сольж ашиглаж болно. Энэ нь туршилтын build, mixed setup, эсвэл нэг дрон дээр олон харах өнцөгтэй камер ашиглах хүмүүст маш хэрэгтэй. Source Source

Техник үзүүлэлт

• Үндсэн үүрэг: Analog CVBS NTSC → HDZero-д тохирох digital MIPI хөрвүүлэлт
• Камерын дэмжлэг: 2 digital MIPI + 1 analog
• Switching: Dip switch эсвэл flight controller/Betaflight
• Mount: 30×30 soft mounting
• Firmware шаардлага: HDZero VTX firmware v1.7.1 ба түүнээс дээш
• Analog шаардлага: CVBS NTSC output

Тэмдэглэл: албан ёсны хуудсанд жин, хэмжээ, оролтын хүчдэлийн дэлгэрэнгүй тоо харагдсангүй, тиймээс listing дээр “officially specified” мэдээллээр л үлдээх нь зөв. Source

Товч маркетинг тайлбар
Analog/HDZero Adapter нь analog камераа хаялгүйгээр HDZero экосистем рүү орох хамгийн ухаалаг шийдэл. Мөн олон камерын setup хийх дуртай хэрэглэгчдэд илүү их туршилт, уян хатан байдал өгнө.

Видео / дэлгэрэнгүй

• Албан ёсны product page
• US store page
• Demo video

HDZero Goggle 2 бол HDZero-ийн дээд ангиллын FPV нүдний шилний шинэчилсэн хувилбар. Энэ загвар нь 1080p 90Hz OLED micro-display, маш бага саатал, analog receiver, Wi‑Fi mirroring, мөн илүү хурц оптик модультай. Тоосноос хамгаалсан шинэ optical module нь дүрсний ирмэгийн тод байдлыг сайжруулж, урт хугацаанд хэрэглэхэд найдвартай болгосон. Source Source

Энгийнээр хэлбэл, энэ бол өрсөлдөөнт racing, freestyle, мөн хамгийн цэвэр дүрс, хамгийн бага саатал хүсдэг хэрэглэгчдэд зориулсан шил. Built-in analog receiver-тэй тул analog системээ ч ашиглаж болно, HDMI оролт/гаралттай тул simulator, external source зэрэгтэй холбоход ч амар. Source

Хэрэглэгчид ойлгоход амархан гол давуу тал

• OLED дэлгэцтэй тул өнгө, хар түвшин илүү гоё
• 3ms-ээс бага glass-to-glass latency
• Дотороо analog receiver-тэй
• Wi‑Fi mirroring-той
• Focus, IPD тохиргоотой
• Open-source платформ

Техник үзүүлэлт

• Дэлгэц: 1920×1080 OLED micro display, 90Hz
• Саатал: HDMI <1ms, Analog <2ms, HDZero <3ms
• Харах өнцөг: 46° FOV
• IPD тохируулга: 58–72 мм
• Focus тохируулга: +4 to -7 diopter
• Тэжээл: 7V–25.2V (2S–6S)
• Эрчим хүч: 14.5W (HDZero RF on), 8.4W (AV in)
• Жин: 305г
• Хэмжээ: 185 × 81 × 66 мм
• Холболт: HDMI in/out, 3.5mm AV in, headphone/mic combo
• Дотоод боломж: Analog receiver, H.265 DVR, Wi‑Fi, head tracking, ELRS backpack support

Дагалдах зүйлс: goggle, wide/narrow face plate, foam, strap, XT60 cable, VTX programming cable, hard case, lens cloth. Source Source

Товч маркетинг тайлбар
HDZero Goggle 2 бол “чанар, хурд, уян хатан байдал”-ыг нэг дор багтаасан premium түвшний FPV шил. Хэрэв та нэг удаа сайн шил авч удаан ашиглах бодолтой бол энэ загвар маш хүчтэй сонголт.

Гарын авлага / дэлгэрэнгүй

• Албан ёсны product page
• Албан ёсны manual/docs

HDZero BoxPro нь FPV нислэгт зориулсан box-style буюу нүүрийг бүтэн хамарсан том загварын нүдний шил юм. Энэ нь HDZero digital, analog, мөн HDMI эх үүсвэрийг дэмждэг тул нэг төхөөрөмжөөр олон төрлийн FPV систем ашиглах боломжтой. Том дэлгэцтэй, 100Hz сэргэлттэй, 1800 nits өндөр тодролтой учраас зураг нь хурдан хөдөлгөөн дээр ч жигд, гадна орчинд ч тод харагдана. Source Source

Энэ бүтээгдэхүүн нь ялангуяа эхлэгч, нүдний шилтэй хэрэглэгч, эсвэл нэг дор analog ба digital хоёуланг нь ашиглахыг хүсдэг хүмүүст тохиромжтой. Албан ёсны мэдээллээр BoxPro+ хувилбар дээр Wi‑Fi mirroring болон ELRS backpack-ийн боломж нэмэгддэг. Source

Хэрэглэгчид ойлгоход амархан гол давуу тал

• Том, тод дэлгэцтэй
• Analog + HDZero + HDMI бүгдийг нэг дор дэмжинэ
• Дотороо analog receiver-тэй
• DVR бичлэгтэй
• Нүдний шилтэй хүмүүс хэрэглэхэд эвтэйхэн
• BoxPro+ дээр утас/компьютер руу дүрс дамжуулах боломжтой

Техник үзүүлэлт

• Дэлгэц: 100Hz, 1800 nits LCD
• Харах өнцөг: 56° FOV
• Саатал: HDMI 1ms, Analog 3ms, HDZero 4ms
• Тэжээл: 7V–25.2V (2S–6S)
• Эрчим хүчний хэрэглээ: 14.5W (HDZero), 10W (Analog)
• Жин: 348г
• Хэмжээ: 166 × 114 × 92 мм
• Оролт/гаралт: HDMI in/out, 3.5mm AV in, audio/mic, head tracker out
• Хүлээн авагч: Дотороо HDZero receiver + analog receiver
• DVRH.265 DVR, HDZero/Analog/HDMI бичлэг
• Антенн: Дотор 2 patch, дагалдах 2 linear SMA антенн

Дагалдах зүйлс: goggle, 2 linear antenna, foam face pad, strap, XT60 power cable, canvas bag, lens cloth. Source Source

Товч маркетинг тайлбар
HDZero BoxPro/BoxPro+ бол “олон систем нэг дор” хэрэглэх хүсэлтэй FPV сонирхогчдод зориулсан ухаалаг сонголт. Том дэлгэц, өндөр тодрол, бага саатал, analog ба digital дэмжлэгийг нэг дор өгдөг нь энэ ангиллын хамгийн хүчтэй давуу тал юм.

Гарын авлага / дэлгэрэнгүй

• Албан ёсны product page
• Албан ёсны manual/docs

RunCam HDZero Nano 90 V2 нь HDZero системд зориулсан 90fps камер бөгөөд уралдаан болон freestyle нислэгт маш хурдан мэдрэмж өгдгөөрөө онцлог. Албан ёсны тайлбараар 90fps дүрс нь analog 60i видеоноос ч хурдан мэдрэмж өгөх боломжтой бөгөөд огцом эргэлт, gate тойрох, snap roll зэрэг үед хариу үйлдлийг илүү “амьд” болгодог. Source Source

V2 хувилбар нь RC18D lens-тэй болсон тул өмнөхөөсөө илүү өргөн харах өнцөгтэй. Мөн 540p60 горим нь видео bandwidth-ийг бууруулж, penetration/range-ийг сайжруулахад тусалдаг гэж албан ёсоор тэмдэглэсэн. Source Source

Техник үзүүлэлт

• Sensor: 1/3"
• Interface: MIPI
• Resolution / FPS: 720×540@90fps, 720×540@60fps, 960×720@60fps
• Харах өнцөг: D:162° / H:132° / V:101°
• Shutter: Rolling shutter
• Жин: 5.2г
• Хэмжээ: 18 × 14 × 18 мм
• Латенси тайлбар: 3ms pixel latency, 14ms frame latency glass-to-glass (HDZero goggle-той)
• Дагалдах зүйл: 80мм MIPI cable

Source Source

Товч маркетинг тайлбар
Nano 90 V2 бол “хамгийн хурдан хариу мэдрэмжтэй HDZero камер” хайж байгаа хэрэглэгчдэд маш тохиромжтой. Racing-д секундийн бутархай чухал үед, freestyle-д нислэгийн мэдрэмж чухал үед ялгарах камер.

Гарын авлага / дэлгэрэнгүй

• Албан ёсны product page
• Албан ёсны docs

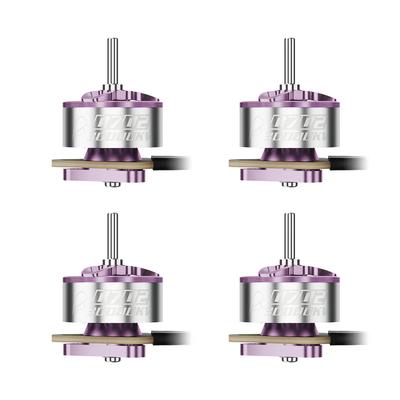

0702 Brushless Motors (2026) нь шинэ үеийн 0.10мм статор цөм ашигласнаар илүү үр ашигтай нислэг болон удаан хугацааны хүч гаргалтыг хангана.

Эдгээр моторууд нь Air65 II загварт зориулсан нарийвчлалтайгаар тааруулсан 3 хувилбартай:

• Champion (36000KV)
• Racing (30000KV)
• Freestyle (25000KV)

Хувилбар бүр нь тусгайлан боловсруулсан соронз болон ороомгийн бүтэцтэй бөгөөд гүйцэтгэлийг оновчтой болгосон.

Сайжруулсан материал ашигласан тул мөргөлдөөнд илүү тэсвэртэй, найдвартай болсон. Ямар ч буулт хийхийг хүсдэггүй нисгэгчдэд зориулсан төгс сонголт юм.

🔹Онцлог (Bullet Points)

• Салбартаа анхдагч 0.10мм статор цөм:
  Соронзон алдагдлыг бууруулж, дулаан үүсэлтийг багасгана. Үр дүнд нь 0.1–0.2 г/Вт гүйцэтгэлийн сайжруулалт үзүүлнэ.
• 3 төрлийн нарийвчлалтай тааруулсан хувилбар:
  Air65 II whoop дронд зориулан өөр өөр KV үзүүлэлт, бүтэцтэйгээр оновчтой болгосон.
• Champion (36000KV):
  Хамгийн их хүч болон хариу үйлдлийг хослуулсан. Хос бөмбөлгөн холхивчтой тул мэргэжлийн уралдаанд тохиромжтой.
• Racing (30000KV):
  Өндөр эргэлт (RPM) болон шуурхай хариу үйлдэлд зориулагдсан, техникийн төвөгтэй замд илүү давуу.
• Freestyle (25000KV):
  Жигд, үр ашигтай нислэгт зориулагдсан ба бага throttle үед илүү сайн мушгих хүч (torque) гаргана.
• Сайжруулсан мөргөлдөөнд тэсвэртэй хийц:
  Шинэчлэгдсэн роторын их бие болон голын (shaft) бүтэц нь хүчтэй цохилтыг дааж, моторын насжилтыг уртасгана.

🔧 Үзүүлэлтүүд

• KV:
  Champion – 36000KV
  Racing – 30000KV
  Freestyle – 25000KV
• Хамгийн их чадал:
  Champion – 27.53W
  Racing – 23.3W
  Freestyle – 15.01W
• Хамгийн их гүйдэл:
  Champion – 7.17A
  Racing – 6.03A
  Freestyle – 3.86A
• Холхивчийн төрөл:
  Champion – Хос бөмбөлгөн холхивч
  Racing / Freestyle – Гуулин втулк (Brass bushings)
• Жин:
  Champion – 1.59г
  Racing / Freestyle – 1.50г
• Нэрлэсэн хүчдэл: 4.2V (1S)
• Голын диаметр: Ø1.0мм
• Голын урт: 3.4мм
• Утасны хэмжээ: 30AWG
• Утасны урт: 35мм
• Холбогч: JST1.25 3Pin
• Суурилуулах нүх: 3 × M1.4, Ø6.6мм

Салбартаа анхдагч 0.10мм статор цөм

BETAFPV нь салбартаа анх удаа 0.10мм статор цөм-ийг нэвтрүүлснээр үр ашгийн шинэ түвшнийг тогтоож байна.

Энэхүү хэт нимгэн хийц нь соронзон алдагдлыг хамгийн бага түвшинд хүргэж, энергийн хувиргалтыг мэдэгдэхүйц сайжруулан, дулаан үүсэлтийг бууруулдаг.

Туршилтаар батлагдсанаар 0702 Brushless Motors (2026) нь 0.15мм статор цөмтэй уламжлалт 0702 мотортой харьцуулахад 0.1–0.2 г/Вт-ийн үр ашгийн мэдэгдэхүйц өсөлтийг үзүүлдэг.

Champion / Racing / Freestyle — Нарийвчлалтай тааруулсан

Зөвхөн Air65 II whoop дронд зориулан бүтээсэн эдгээр 3 өөр хувилбар нь тус бүр тодорхой гүйцэтгэлийн шаардлагыг хангахаар өндөр нарийвчлалтайгаар инженерчлэгдсэн. Хувилбар бүр нь өөрийн гэсэн KV үзүүлэлт, соронзон хэлхээний дизайн, болон ороомгийн бүтэцтэй бөгөөд хүч дамжуулалтыг оновчтой болгосон.

• Freestyle (25000KV):
  Жигд, зөөлөн удирдлагыг эрхэмлэсэн. Бага throttle үед илүү хүчтэй torque гаргаж, уян хатан, кино маягийн (cinematic) нислэгт тохиромжтой.
• Racing (30000KV):
  Илүү өндөр RPM болон маш хурдан хариу үйлдэл үзүүлнэ. Техникийн нарийн, хурд шаардсан уралдааны замд өндөр гүйцэтгэл үзүүлдэг.
• Champion (36000KV):
  Дээд түвшний гүйцэтгэл — хамгийн их хүч болон агшин зуурын throttle хариу үйлдлийг хослуулсан. Хос бөмбөлгөн холхивчтой, мэргэжлийн түвшний уралдаанд давамгайлах зорилгоор бүтээгдсэн.

Сайжруулсан мөргөлдөөнд тэсвэрлэх чадвар

Илүү бат бөх байхаар инженерчлэгдсэн 0702 Brushless Motors (2026) нь шинэчилсэн роторын их биеийн материал болон бэхжүүлсэн голын хийцтэй.

Энэхүү сайжруулалт нь нислэгийн үеийн хүчтэй мөргөлдөөн, уналтыг даах чадварыг нэмэгдүүлж, ослын улмаас гэмтэх эрсдэлийг мэдэгдэхүйц бууруулдаг.

Зөвлөмжит эд ангиуд

• Пропеллер:
  GF 1207 3 иртэй проп (Champion / Racing хувилбаруудад)
  GF 1219S 3 иртэй проп (Freestyle хувилбарт)
• Фрейм (Frame):
  Air65 II Frame, Air65 Champion Frame
• Flight Controller (FC):
  Matrix 1S 5IN1 II
• Батерей:
  LAVA II 1S 280mAh / 320mAh

0702 Brushless Motors (2026)-ийн ачааллын гүйцэтгэл (Load Performance)

Багцад багтсан

• 4 × 0702 Brushless Motors (2026) (Champion / Racing / Freestyle хувилбаруудаас)
• 12 × M1.4×3 шураг

"Адуу" мэт хурдлаж, шийдвэрлэх мөчийг барьж, тэргүүлэхэд зориулсан дээд зэрэглэлийн уралдааны дрон

Ерөнхий танилцуулга

Шийдвэрлэх мөчийг барьж, "адуу" мэт тэргүүл! Mach R5 Ultra нь талбай дээр дээд зэрэглэлийн гүйцэтгэлийг бүрдүүлдэг. Агаарыг аянга мэт огцом цавчдаг, хэвийн гүйцэтгэлийн эстетикийг бүтээж, оргил амжилтын хурц байдлыг бүрэн харуулна.

Гол онцлогууд

Compact H Геометри: H-их биеийн дизайн нь зайн ашиглалтыг 20% сайжруулж, утасны ороомогийг багасгаж, цэвэрхэн бүтээлт хийх боломж олгоно.

285г хүртэл хөнгөн, хурдан адуу мэт хурд: Эргэлтийн инерцийг багасгасан, хурдан эргэлтэд бүрэн тэргүүлнэ.

Оргил гүйцэтгэл, уралдаанд тэргүүл245 км/цаг хүртэл хурдтай ниснэ, хөөрөх мөчөөс эхлэн тэргүүлж, ялалтыг баталгаажуулна.

Шинэчлэгдсэн T700 Нүүрстөрөгчийн Хавтан, илүү хатуу, мөргөлдөөнд тэсвэртэй

Хүнд мөргөлдөөн эсвэл ослын буулталт үед өндөр бат бэхийн нүүрстөрөгчийн хавтан цохилтын энергийг шингээж, их биеийг тогтвортой, гажилтгүй хадгална.

Зай хэмнэх, дохио тогтвортой

Дотоод суурьлуулсан ELRS 24GHz хүлээн авагч болон антенна нь бүтээлтийн зайг ихээр хэмнэж, гадна антеннуудыг дэмжинэ.

Оптималь дохио хүлээн авах тохиргоог уян хатан хавтангийн гүүрээр сольж болно. Нислэгийн комманд хоцролтгүй, жойстик удирдлага хялбар.

Дотоод Полимер Конденсатор

5 инч дрон гадна конденсаторгүй ниснэ. Энэ нь угсралтын хялбаршуулж, нийт жинг багасгана.

Хүчтэй Төв Гүйцэтгэл, Ялалт руу Тэмүүл

Шинэчлэгдсэн 2207 2100KV моторууд Borg 60RS ESC-тэй хослосон.

8S хүртэл өргөн оролтын хүчдэл дэмжиж, 65А дээд нөөцтэй, хүчний нөөцийг дээд хэмжээнд хүргэнэ.

Дотоод Anti-Spark Шүүлтүүр & TVS Түрэн Хүчдэл Хязгаарлагч

Хамгийн чухал мөчид хэлхээг тогтвортой хадгалж, түргэн хүчний дэлбэрэлтээр шийдвэрлэх мөчид ялалтыг авчирна.

Техникийн үзүүлэлт

• Бүтээгдэхүүний нэр: Mach R5 Ultra 6S Analog
• FC: Borg 5S RX FC
• ESC: Borg 60RS ESC
• Видео дамжуулалт: BLITZ RACE 5.8G 25mW VTX / BLITZ Mini Force 5.8G 600mW VTX
• Их биеийн диагональ мотор зай: 190мм
• Мотор: R5 2207 2100KV моторууд
• Пропеллер: Nazgul R5 V2 пропеллерүүд
• Жин: 285±5г
• Хөөрөх жин~527±5г (6S 1480mAh батерейтай)
• Хэмжээ (У×Т×Ө): 169×161×34мм
• Хамгийн их хурд: 245км/цаг
• Хамгийн их хөөрөх өндөр: 6000 м
• Хамгийн их агаарын дээс дээр тогтох хугацаа~12.5 мин (6S 1480mAh, ачаагүй)
• Ажлын температур: -10° - 40° C (14° - 104° F)
• Антеннууд: Ганц антенна
• GNSS: Байхгүй

Видео дамжуулалтын сонголтууд

BLITZ RACE 5.8G 25mW VTX

• Гаралтын хүч: PIT/25мВ
• Оролтын хүчдэл: VBAT (7-26В)
• Дамжуулалтын давтамж: 10 суваг (R - Raceband)
• Антенны холбогч: IPEX
• Бэхлэх нүх: 20×20/Φ3мм, 25×25/Φ2мм
• Жин: 4г (антенна ороогүй)
• Хэмжээ: 36×36мм

BLITZ Mini Force VTX 600мВ

• Гаралтын хүч: PIT/25мВ/200мВ/400мВ/600мВ
• Оролтын хүчдэл: 5В
• Ажлын гүйдэл: ≤PIT @80мА, ≤25мВ@280мА, ≤100мВ@405мА, ≤400мВ@485мА, ≤600мВ@575мА
• Дамжуулалтын давтамж: 40 суваг (A-B-E-F-R)
• Антенны холбогч: MMCX
• Бэхлэх нүх: 20×20/Φ3мм/25×25/Φ2мм
• Жин: 4г (антенна ороогүй)
• Хэмжээ: 29×29мм

Багцад багтсан зүйлс

• 1 × Mach R5 6S Ultra Analog BNF
• 1 × Батерейний бүс
• 2 × R5 пропеллер (хосоор)
• 1 × Батерейний дэвсгэр

Мэргэжлийн тайлбар

• H-Geometry: H-их биеийн дизайн - FC босоо, ESC ёроолд, зай хэмнэх, утас богино
• T700 Carbon: Toray T700 нүүрстөрөгчийн шилэн - агаарын хөлөг, спортын багажад хэрэглэгддэг өндөр бат бэхийн материал
• ELRS 2.4GHz: ExpressLRS 2.4GHz - <3мс хоцролт, 100Гц шинэчлэлт, уралдаанд стандарт
• Solder pad bridging: Утасгүй гүүр хийх - дотоод антенна vs гадна антенна сонголт
• Polymer Capacitor: Полимер конденсатор - хөнгөн, аюулгүй, LiPo-тай харьцуулахад илүү тогтвортой
• 8S wide input: 8S (33.6В) хүртэл хүчдэл дэмжих - ирээдүйн батерей технологид бэлэн
• 65A peak redundancy: 60A тогтмол, 65А дээд - 2207 2100KV моторын хамгийн их хэрэглээг хангана
• Anti-Spark Filter: Галаас хамгаалах шүүлтүүр - XT60 залгах үед искрээс сэргийлнэ
• TVS: Transient Voltage Suppressor - хүчдэлийн түр зуурын хэт өсөлтөөс хамгаална
• BNF: Bind-N-Fly - ELRS хүлээн авагч суулгасан, зөвхөн радио удирдлагатай холбогдохад бэлэн
• 2100KV: 6S батерейд тохируулсан KV - 245км/цаг хурдны оптималь тэнцвэр
• 285г: Уралдааны дронд хөнгөн - 527г хөөрөх жин 6S 1480mAh-тай

Уралдааны онцлог

• 245км/цаг: 5 инч ангилалдаа хамгийн хурдан
• H-их бие: Цэвэр бүтээлт, агаарын урсгал сайтай
• T700 нүүрстөрөгч: Мөргөлдөөний дараа их бие гажихгүй
• Дотоод ELRS: Гадна хүлээн авагч, антеннагүй - жин хэмнэсэн
• 8S бэлэн ESC: Ирээдүйн батерей технологид шилжих боломж
• 2 VTX сонголт: 25мВ уралдаан / 600мВ бэлтгэлЭнэхүү дрон нь

5 инч уралдааны FPV-ийн дээд зэрэглэл - хурд, бат бэх, технологийн хослолоор ялалтыг зорьсон мэргэжлийн зэрэглэлийн уралдааны дрон юм.

Алсын хяналтын FPV дроны "ХААН"

Ерөнхий танилцуулгаШинээр гарсан DJI O4 Air Unit видео дамжуулалтын модуль бүхий энэхүү дрон нь хязгааргүй алсын зайд нисэх боломж олгож, өндөр чанарын дүрс бичлэгээр дамжуулдаг. iFlight компанийн 7.5 инчийн супер үр ашигтай алсын хяналтын дрон нь урьд өмнө хүрч чадаагүй газруудад хүрэх боломжийг бүрдүүлдэг. Том хэмжээний батерей ашиглах чадвартай тул нислэгийн хугацааг уртасгах боломжтой - жишээлбэл, Швейцарийн Альп нурууны дээгүүр нисэх адал явдалд тохиромжтой.Гол онцлогуудXING2 Моторууд - Зөөлөн бөгөөд ХүчтэйБестселлер болсон XING моторуудын хамгийн сүүлийн хувилбар:

• Unibell (нэгэн бүтэн хонх) технологи - Тэсвэртэй бүтэц
• Титан хайлшийн гол - Бэхжүүлсэн хонхны холболттой
• 7075 хөнгөн цагаан хонх - Мөргөлдөөнд тэсвэртэй
• Японы NSK холхивч - Урт хугацааны зөөлөн эргэлт
• N52H төвтэй муруйлттай соронз - Төвийн нүх бүхий
• XING O-ring бүхээг хамгаалалт - Зазор хамгаалалттай

Chimera7 Pro хүрээ - Дээд зэргийн хамгаалалтУрьдын адил нислэгийн удирдлагын хавтан (FC) болон ESC хурдны хянагчдаа тоос, чийг, өвсөөр бохирдуулах цаг өнгөрлөө. Шинэ хүрээний бүтэц нь:

• Электроник бохирдохоос сэргийлнэ
• Дугуй хэлбэрийн гэмтэл, богино хэлхээ үүсэхээс хамгаална
• Стратегийн агаарын урсгал - эд ангийг хөргөж, цэвэр байлгана
• Жин болон гүйцэтгэлдээ компромисс хийлгүй
• Гэрэлтэй хажуугийн самбар + 360 градусын TPU хамгаалалтын эд анги

O4 Видео дамжуулалт - Сайжруулсан мэдрэмжDJI O4 видео дамжуулалтын технологи:

• Хамгийн их зай: 13 км хүртэл
• Дамжуулалтын хоцролт: 24 мс хүртэл бага
• Дүрсний чанар: 1080p/100fps өндөр нарийвчлал
• Дамжуулалтын битрейт: 60Mbps хүртэл
• Тогтвортой байдлыг сайжруулсан - илүү аюулгүй нислэг

(Эх сурвалж: DJI)4K Тогтвортой видео + 155° хэт өргөн өнцөгӨндөр зэрэглэлийн дүрс боловсруулалттай хослуулан үзэгчдийг сандраах гайхалтай дүрс чанарыг бүрдүүлнэ.(Эх сурвалж: DJI)XT60 Батерейн залгуур - Галаас хамгаалсан шүүлтүүрБатерей залгах үед үүсэх гүйдлийн түргэн өсөлтөөс үүдэлтэй искрээс хамгаалах хамгаалалтын хэлхээ бүхий. Энэ нь:

• XT60 залгуурын ашиглалтын хугацааг уртасгана
• Хурдан хүчдэл/гүйдэл өсөлтөөс электроник гэмтэхээс хамгаална

Урьдчилан суугдсан GPS - Алсад аюулгүй байдал

• GPS функц: Буцах замаа олох боломж
• Betaflight GPS Rescue горим: Бэлэн тохируулгатай (анхдагч байдлаар OFF - гэнэтийн үйлдлээс сэргийлнэ)
• iFlight 100mm LR антенна: Алс зайд ч сайн дохио хүлээн авах

Техникийн үзүүлэлт

• Бүтээгдэхүүний нэр: Chimera7 Pro V2 6S HD
• Геометри: DC (DeadCat - хөндлөн хэлбэр)
• Нислэгийн удирдлагын хавтан (FC): BLITZ F722
• Хурдны хянагч (ESC): BLITZ E55 4-IN-1 2-6S 55A
• Видео дамжуулалт: DJI O4 Air Unit Pro
• Хүрээний хэмжээ: 327мм ±2мм (тэнхлэг хоорондын зай)
• Мотор: XING2 2809 1250KV
• Пропеллер: HQ 7.5X3.7X3 / HQ 7.5x3x3
• Жин: 725±5г
• Нислэгийн жин (8000mAh-аар): ~1621±5г
• Хэмжээ (У×Т×Ө): 270×199×34±2мм
• Хамгийн их хурд: 140 км/цаг
• Хамгийн их хөөрөх өндөр: 3200 м
• Агаарын дээс дээр тогтох хугацаа: ~30 мин (21700 6S 8000mAh, ачаагүй)
• Ажлын температур: -10° - 40° C
• Антеннууд: Хос антенна
• GNSS: GPS+SBAS+Galileo+QZSS+Glonass
• Батерейн залгуур: XT60

DJI O4 Air Unit Pro - Видео дамжуулалтын үзүүлэлт

• Дүрс мэдрэгч: 1/1.3 инч
• Линз: 155° харах өнцөг (FOV)
• ISO: 100-25600
• Видео нягтаршил: 1080p/100fps H.265
• Видео формат: MP4, хамгийн их 130Mbps
• Өнгөний горим: Normal Mode / D-Log M
• Тогтворжуулалт: RockSteady 3.0+ (идэвхжүүлсэн үед зөвхөн стандарт өнцөг)
• Шууд үзүүлэлт: 1080P@100fps
• Ажлын давтамж: 5.170-5.250 GHz & 5.725-5.850 GHz
• Илгээх хүч (EIRP): 5.1GHz <23dBm(CE) / 5.8GHz <33dBm(FCC), <14dBm(CE), <30dBm(SRRC)
• Хамгийн их дамжуулалтын зай: DJI Goggles 3/N3-тай: 15 км (FCC), 8 км (CE/SRRC)
• Холбооны хурд: Хамгийн их 60 MHz
• Дото санах ой: 4GB
• SD карт: microSD (512GB хүртэл)
• Ажлын температур: -10° - 40° C
• Жин: ~32г (камерын модуль орно)
• Хэмжээ: 33.5×33.5×13 мм

Багцад багтсан зүйлс

• 1 × Chimera7 Pro V2 6S O4 HD дрон
• 1 × Батерейний дэвсгэр
• 2 × 7.5 инчийн пропеллер (хосоор)
• 2 × Батерейний бүс
• 1 × Шурагны уут

Чухал мэдээлэлЧанарын баталгааБүх iFlight BNF (Bind-N-Fly) бүтээгдэхүүнүүд хүргэлтээс өмнө туршигддаг. Хэрэв асуудал гарвал www.iflightrc.freshdesk.com-д хандана уу.

Анхааруулга

1. Зөвхөн зугаа цэнгэлийн зориулалттай - Автомат нислэг дэмждэггүй
2. Зөвхөн иргэний зориулалттай - Дараах зүйлсэд хориглоно:
   • Цэргийн зориулалттай ашиглалт
   • Террорист үйл ажиллагаа
3. Экспортын хяналт - iFlight-ийн түншүүд экспортын хяналт, хориг арга хэмжээний хуулиудыг чанд баримтлах ёстой. Дэлгэрэнгүй
4. BNF багцад ороогүй зүйлс: Удирдлагын холбоо (Remote), шил (Goggles), GoPro, батерей, цэнэглэгч - тусдаа худалдан авах шаардлагатай.

Нийцлэл (Compatibility)

• Сонголт 1: DJI Goggles 3 / DJI Goggles N3 + DJI FPV Remote Controller 3
• Сонголт 2: DJI Goggles 2 / DJI Goggles Integra + DJI FPV Remote Controller 2
• ЭсвэлДрон дахь хүлээн авагчтай (RX) тохируулсан өөр радио

Чухал: DJI FPV удирдлагын холбоог ашиглахын тулд нислэгийн удирдлагын хавтангийн firmware-г SBUS протокол дэмжихээр тохируулах шаардлагатай.

Үзүүлэн дрон HobbyDrone Showroom-дээрээс үзэж болох ба захилгаар нийлүүлнэ.

iFlight-н албан ёсны эрхтэйгээр.

Matrix 1S 5IN1 II Brushless Flight Controller нь буулт хийхээс татгалздаг нисгэгчдэд зориулсан дараагийн үеийн нислэгийн хянагч юм. Батлагдсан бүхнийг нэгтгэсэн загвар дээр суурилан, гүйцэтгэл болон бат бөх чанарт томоохон ахиц гаргажээ. 12A тасралтгүй ESC-ийн хүчтэй чадлыг, 3 цэгийн суурилуулалтын ослоос хамгаалах итгэлийг, мөн Plug & Play эсвэл DIY хувилбаруудын бүтээх уян хатан байдлыг мэдэрнэ үү. Энэ нь таны хамгийн өндөр шаардлагатай 1S whoop бүтээлүүдэд зориулсан бат бөх, өндөр гаралттай гол бүрэлдэхүүн юм.

Анхааруулга

• Нислэгийн хянагчид үйлдвэрлэгчийн алдаанаас хамгаалагдсан. Хэрэглэгчийн алдаа, бие махбодийн осол, суурилуулалт эсвэл задлах үеийн гэмтэл, өөрчлөлт, хүчдэлийн огцом өсөлт, цахилгааны гал, усны нөлөөгөөр үүссэн асуудлууд хамгаалалтанд орохгүй.
• VTX Эрчим хүч: Илүү өндөр VTX эрчим хүч нь илүү их энерги хэрэглэж, илүү их дулаан үүсгэдэг тул нислэгийн хугацааг багасгадаг. Дотоод орчинд илүү сайн нислэгийн хугацаа авахын тулд 25~100mW эрчим хүчийг ашиглаарай.
• VTX Антен: Зураг дамжуулах антеныг нислэгийн хяналтыг асаахаас өмнө холбож, суурилуулна уу. Эсвэл дамжуулах хүчийг 0 болгож, шаталтаас сэргийлээрэй.


Товч онцлогууд

• Бүх нэгтгэсэн шийдэл: FC, ESC, OSD, Serial ELRS 2.4GHz RX болон 5.8GHz 400mW VTX-г нэг компакт нэгжид нэгтгэсэн.
• Шинэчилсэн 12A тасралтгүй ESC: 12A тасралтгүй гүйдэл (дээд тал нь 18A) өгч хүчтэй хөдөлгүүрийг хангана.
• Сайжруулсан бат бөх байдал: Осолдох үед цохилтыг шингээж, гол бүрэлдэхүүн хэсгүүдийг хамгаалах 3 цэгийн бат бөх суурилуулалтын систем болон 1.0мм зузаан PCB-тэй.
• Уян хатан угсралтын сонголтууд: Мэргэжлийн түвшин эсвэл жингийн хүсэлтийн дагуу гагнаагүй болон гагнасан хувилбаруудыг санал болгодог. Илүү том гагнуурын талбайтай тул өөрийн гэсэн утас холболтыг илүү хялбар, найдвартай болгодог.
• Дэвшилтэт гол бүрэлдэхүүн хэсгүүд: Нарийвчилсан уралдаан болон нарийн төвөгтэй freestyle хөдөлгөөнд зориулсан хүчирхэг G473 процессор дээр суурилсан.
  Оптимизаци хийсэн зохион байгуулалт: Сайжруулсан бүрэлдэхүүн хэсгүүдийн байрлал нь бат бөх байдал болон нийт найдвартай байдлыг дээшлүүлдэг.

Үзүүлэлтүүд
FC

• MCU: STM32G473CEU6
• Гироскоп: ICM42688P
• Blackbox санах ой: 16MB
• Сенсор: Хүчдэл ба Одоогийн
• BEC: 5V, Хамгийн их 3A
• UART: UART 1, UART 2 (VTX-д зориулсан), UART 3 (RX-д зориулсан), UART 4
• BetaFlight OSD: AT7456E
• ESC: 12A тасралтгүй
• RX: Серийн ELRS 2.4GHz (V3.4.3)
• VTX: 5.8GHz 48 сувгууд, Хамгийн их 400mW
• FC фирмвэр: Betaflight_4.5.3_BETAFPVG473_V2
• USB порт: SH1.0-4Pin
• Мотор холбогч: JST1.25
• Баттерей холбогч: BT2.0
• Суурилуулах нүхний хэмжээ: 26мм x 26мм
• Жин: 4.1±0.1г (халаагүй), 3.76г (халагдсан шаардлагатай)

ESC

• Хүчдэл оруулах: Зөвхөн 1S
• Одоогийн: 12A тасралтгүй, 18A оргил
• ESC фирмвэр: BB51 Bluejay фирмвэрт зориулсан A_X_5_96KHz_V0.19.hex
• Дижитал дохионы протокол: DShot300, DShot600

VTX

• Гаралтын хүч: 25/100/200/400/PIT
• Давтамж: 5.8GHz 48 сувгууд, Raceband-тэй: 5658~5917MHz
• Сувгийн сонголт: SmartAudio2.0
• Модуляцийн төрөл: FM
• Давтамжийн хяналт: PLL
• Бүх гармоник: Хамгийн их -50dBm
• Давтамжийн тогтвортой байдал: ±100KHz (Дундаж)
• Давтамжийн нарийвчлал: ±200KHz (Дундаж)
• Сувгийн дамжуулагчийн алдаа: ±1.5dB
• Антенны порт: 50 Ω
• Ажиллах температур: -10℃~80℃

Диаграмм

Сайжруулсан 12A тасралтгүй ESC
Matrix 5IN1 II нь 5A-аас 12A тасралтгүй гүйдэлд (дээд тал нь 18A) хүчтэй ESC-ээр шинэчлэгдсэн бөгөөд 1S whoops-ийн өндөр гүйдлийн шаардлагыг хангах зориулалттай. Энэ өсөлтийг 12 MOS транзисторыг самбар дээр шууд нэгтгэснээр, хатуу туршилтын үр дүнд хэрэгжүүлсэн. Алтан бүрсэн моторын холбогчтой хослуулснаар илүү сайн дамжуулалт, хүчний хүргэлтийг хангаж, илүү хүчтэй, хурдан хариу үйлдэл үзүүлэх түлхэц өгдөг.

Сайжруулсан бат бөх байдал ба ослоос хамгаалах
Ослын найдвартай байдлын талаархи олон нийтийн санал хүсэлтийн дагуу боловсруулсан энэхүү самбар нь одоо 3 цэгийн бэхэлгээний системтэй болсон. Энэ загвар нь мөргөлтийн үед чухал зөөлөвчийн зай үүсгэж, гол бүрэлдэхүүн хэсгүүдэд ирэх ачааллыг бууруулж, эвдрэл гэмтлийн түвшинг 80%-иар бууруулдаг. 1.0 мм зузаан PCB болон оновчтой бүрэлдэхүүн хэсгийн зохион байгуулалттай хослуулан, Matrix 5IN1 II нь хүнд мөргөлтүүдийг тэсвэрлэхээр бүтээгдсэн.

оёр угсрах сонголт: Гагнаасгүй эсвэл гагнаас шаардлагатай
Өөр өөр угсрагчдад тохируулахын тулд Matrix 5IN1 II нь хоёр хувилбартай: гагнаасгүй болон гагнаас шаардлагатай. Гагнаасгүй хувилбарт моторын холбогч болон цахилгаан кабель нь хурдан, хялбар суурилуулалт хийхийн тулд урьдчилан гагнасан байдаг бол гагнаас шаардлагатай хувилбарт нь тусгай утас холбох зориулалттай алтлагдсан JST1.25 холбогч болон BT2.0 U кабель багцад орсон байдаг. Том гагнуурын дэвсгэрүүд нь жинг хэмнэхийн тулд шууд гагнаж болох боломжийг олгодог.

Matrix 5IN1 II vs. Matrix 5IN1 vs. Air 5IN1
Гурван нислэгийн удирдлага нь ижил үндсэн MCU, OSD, RX, ба VTX-тэй. Matrix 5IN1 II нь дараагийн үеийн тэнцвэр бөгөөд Matrix цувралын бат бөх 1мм зузаан самбар ба том гагнуурын дэвсгэрүүдийг гайхалтай хөнгөн загвартай хослуулсан—Air 5IN1-ээс ердөө 0.16г-аар илүү жинтэй. Энэ нь 12A тасралтгүй (18A оргил) ESC, алтан бүрсэн холбогч, гурван цэгийн бэхэлгээтэй онцлог бөгөөд өндөр гүйцэтгэлтэй бүтээлд илүү хүч чадал, хамгийн бат бөх ослоос хамгаалах чадварыг өгдөг.

Сериал ELRS 2.4G RX
Сериал ELRS 2.4G RX нь хүлээн авагч ба нислэгийн хянагчийн самбарын хооронд харилцахад Crossfire сериал протокол (CRSF протокол)-ыг ашигладаг. Тиймээс Serial ELRS 2.4G RX нь Betaflight нислэгийн хянагчийн фирмварыг флэшлэх шаардлагагүйгээр ELRS V3.0 руу шинэчлэхийг дэмждэг. Гурван удаа асааж/унтраах замаар холболтын горимд орно.

Нислэгийн хянагчийг гурван удаа залгаж салгах;
RX LED нь хурдан хоёр удаа гялалзаж байгаа эсэхийг шалгаарай, энэ нь хүлээн авагч холболтын горимд байгааг илэрхийлнэ;
RF TX модуль эсвэл радио дамжуулагч холболтын горимд орж, холболтын цохилтыг илгээж байгаа эсэхийг шалгаарай;
Хэрэв хүлээн авагчийн гэрэл тогтвортой асаж байвал, холболт амжилттай болсон гэсэн үг.
Serial ELRS 2.4G RX-г Wi-Fi эсвэл Betaflight сериал дамжуулалтын аргаар шинэчлэх боломжтой. Доор Serial ELRS 2.4G RX фирмварыг дамжуулалтын аргаар шинэчлэх арга байна.

FC-г компьютертээ залгаж, Betaflight Configurator биш ExpressLRS Configurator-т холбогдоно;
"BETAFPV 2.4GHz AIO RX" зорилтыг сонгоно;
ExpressLRS Configurator дахь BetaflightPassthrough сонголтоор флэш хийнэ.

Энд Wi-Fi ашиглан фирмвэрийг хэрхэн флэшлэх вэ.

Betaflight фирмвер ба CLI
Betaflight албан ёсны хөгжүүлэгчид гироскопын 42688 хувилбарыг ашиглахыг зөвлөж байна, мөн ICM42688-тэй холбоотой олон асуудлыг 4.5.3 хувилбарт зассан. Илүү ихийг 4.5.3 хувилбараас суралцаарай.

FC фирмвер: Betaflight_4.5.3_BETAFPVG473_V2, download the firmware and CLI dump file

Reference link: https://github.com/betaflight/betaflight/releases/tag/4.5.3

Bluejay ESC фирмвэр
BB51 ESC шийдэлтэйгээр Matrix 1S Brushless Flight Controller нь BB51 Bluejay тоног төхөөрөмжийн A_X_5_96KHz_V0.19.hex дээр суурилсан бөгөөд Betaflight-д D-shot300, D-shot600, мөн RPM шүүлтүүрийг дэмждэг, 24KHz, 48KHz, 96KHz тогтмол PWM давтамжийг сонголт болгон санал болгодог ба өөрийн гэсэн эхлэх дууны аялгууг тохируулж болно.

Фирмвэрийг богино хугацааны зайтай дахин суулгахгүй байх, үгүй бол нислэгийн хянагчийг гацах, шатах магадлалтай.

• ESC-Configurator: https://preview.esc-configurator.com/
• Download BLHeliSuite16714903
• Download the Bluejay ESC firmware. Please choose A_X_5_96KHz_V0.19.hex

Сериал портуудыг хэрхэн ашиглах, Нэгдсэн RX ба VTX
Анхаарна уу, анхдагчаар UART2 нь VTX-тэй холбогдсон бөгөөд UART3 нь RX-тэй холбогдсон байдаг. UART3-г суллахын тулд резисторыг авна уу. Мөн энэ FC нь гадаад CRSF/SBUS хүлээн авагч, GPS, HD VTX эсвэл бусад сериал төхөөрөмжүүдэд ашиглаж болох 2 бүрэн боломжит сериал портыг хадгалдаг. Доорх зургуудыг үзэж болно.

Зөвлөсөн эд ангиуд

• Drones: Air65 II, Air75 II,  Meteor65 Pro, Meteor75 Pro
• Frames: Air65 Champion Frame, Air65 II Frame, Air75 II Frame, Meteor65 Pro Frame, Meteor75 Pro Frame
• Motors: 0702/0702SE Motors, 0802/0802SE Motors, 1102 Motors
• Camera: C03 Micro Camera

Багцад
Matrix 1S 5IN1 II Салдаггүй нислэгийн хянагч (Гагнаагүй хувилбар)

• 1 * Matrix 1S 5IN1 II Brushless Flight Controller (Solder-free Version)
• 1 * Type-C to SH1.0 Adapter
• 1 * SH1.0-4Pin Adapter Cable
• 1 * 5.8G Antenna
• 4 * M1.2*4 Self-tapping Screws
• 4 * M1.4*5 Self-tapping Screws
• 4 * Shock Absorbing Balls

Матрикс 1S 5IN1 II Бүрэн Сойзгүй Нислэгийн Хянагч (Гагнаж суурилуулах шаардлагатай хувилбар)

• 1 * Matrix 1S 5IN1 II Brushless Flight Controller (Solder-required Version)
• 4 * JST 1.25mm Gold Plated Connectors
• 1 * BT2.0 U Cable
• 1 * Type-C to SH1.0 Adapter
• 1 * SH1.0-4Pin Adapter Cable
• 1 * 5.8G Antenna
• 4 * M1.2*4 Self-tapping Screws
• 4 * M1.4*5 Self-tapping Screws
• 4 * Shock Absorbing Balls

0702 Brushless Motors (2026) нь шинэ үеийн 0.10мм статор цөм ашигласнаар илүү үр ашигтай нислэг болон удаан хугацааны хүч гаргалтыг хангана.

Эдгээр моторууд нь Air65 II загварт зориулсан нарийвчлалтайгаар тааруулсан 3 хувилбартай:

• Champion (36000KV)
• Racing (30000KV)
• Freestyle (25000KV)

Хувилбар бүр нь тусгайлан боловсруулсан соронз болон ороомгийн бүтэцтэй бөгөөд гүйцэтгэлийг оновчтой болгосон.

Сайжруулсан материал ашигласан тул мөргөлдөөнд илүү тэсвэртэй, найдвартай болсон. Ямар ч буулт хийхийг хүсдэггүй нисгэгчдэд зориулсан төгс сонголт юм.

🔹Онцлог (Bullet Points)

• Салбартаа анхдагч 0.10мм статор цөм:
  Соронзон алдагдлыг бууруулж, дулаан үүсэлтийг багасгана. Үр дүнд нь 0.1–0.2 г/Вт гүйцэтгэлийн сайжруулалт үзүүлнэ.
• 3 төрлийн нарийвчлалтай тааруулсан хувилбар:
  Air65 II whoop дронд зориулан өөр өөр KV үзүүлэлт, бүтэцтэйгээр оновчтой болгосон.
• Champion (36000KV):
  Хамгийн их хүч болон хариу үйлдлийг хослуулсан. Хос бөмбөлгөн холхивчтой тул мэргэжлийн уралдаанд тохиромжтой.
• Racing (30000KV):
  Өндөр эргэлт (RPM) болон шуурхай хариу үйлдэлд зориулагдсан, техникийн төвөгтэй замд илүү давуу.
• Freestyle (25000KV):
  Жигд, үр ашигтай нислэгт зориулагдсан ба бага throttle үед илүү сайн мушгих хүч (torque) гаргана.
• Сайжруулсан мөргөлдөөнд тэсвэртэй хийц:
  Шинэчлэгдсэн роторын их бие болон голын (shaft) бүтэц нь хүчтэй цохилтыг дааж, моторын насжилтыг уртасгана.

🔧 Үзүүлэлтүүд

• KV:
  Champion – 36000KV
  Racing – 30000KV
  Freestyle – 25000KV
• Хамгийн их чадал:
  Champion – 27.53W
  Racing – 23.3W
  Freestyle – 15.01W
• Хамгийн их гүйдэл:
  Champion – 7.17A
  Racing – 6.03A
  Freestyle – 3.86A
• Холхивчийн төрөл:
  Champion – Хос бөмбөлгөн холхивч
  Racing / Freestyle – Гуулин втулк (Brass bushings)
• Жин:
  Champion – 1.59г
  Racing / Freestyle – 1.50г
• Нэрлэсэн хүчдэл: 4.2V (1S)
• Голын диаметр: Ø1.0мм
• Голын урт: 3.4мм
• Утасны хэмжээ: 30AWG
• Утасны урт: 35мм
• Холбогч: JST1.25 3Pin
• Суурилуулах нүх: 3 × M1.4, Ø6.6мм

Салбартаа анхдагч 0.10мм статор цөм

BETAFPV нь салбартаа анх удаа 0.10мм статор цөм-ийг нэвтрүүлснээр үр ашгийн шинэ түвшнийг тогтоож байна.

Энэхүү хэт нимгэн хийц нь соронзон алдагдлыг хамгийн бага түвшинд хүргэж, энергийн хувиргалтыг мэдэгдэхүйц сайжруулан, дулаан үүсэлтийг бууруулдаг.

Туршилтаар батлагдсанаар 0702 Brushless Motors (2026) нь 0.15мм статор цөмтэй уламжлалт 0702 мотортой харьцуулахад 0.1–0.2 г/Вт-ийн үр ашгийн мэдэгдэхүйц өсөлтийг үзүүлдэг.

Champion / Racing / Freestyle — Нарийвчлалтай тааруулсан

Зөвхөн Air65 II whoop дронд зориулан бүтээсэн эдгээр 3 өөр хувилбар нь тус бүр тодорхой гүйцэтгэлийн шаардлагыг хангахаар өндөр нарийвчлалтайгаар инженерчлэгдсэн. Хувилбар бүр нь өөрийн гэсэн KV үзүүлэлт, соронзон хэлхээний дизайн, болон ороомгийн бүтэцтэй бөгөөд хүч дамжуулалтыг оновчтой болгосон.

• Freestyle (25000KV):
  Жигд, зөөлөн удирдлагыг эрхэмлэсэн. Бага throttle үед илүү хүчтэй torque гаргаж, уян хатан, кино маягийн (cinematic) нислэгт тохиромжтой.
• Racing (30000KV):
  Илүү өндөр RPM болон маш хурдан хариу үйлдэл үзүүлнэ. Техникийн нарийн, хурд шаардсан уралдааны замд өндөр гүйцэтгэл үзүүлдэг.
• Champion (36000KV):
  Дээд түвшний гүйцэтгэл — хамгийн их хүч болон агшин зуурын throttle хариу үйлдлийг хослуулсан. Хос бөмбөлгөн холхивчтой, мэргэжлийн түвшний уралдаанд давамгайлах зорилгоор бүтээгдсэн.

Сайжруулсан мөргөлдөөнд тэсвэрлэх чадвар

Илүү бат бөх байхаар инженерчлэгдсэн 0702 Brushless Motors (2026) нь шинэчилсэн роторын их биеийн материал болон бэхжүүлсэн голын хийцтэй.

Энэхүү сайжруулалт нь нислэгийн үеийн хүчтэй мөргөлдөөн, уналтыг даах чадварыг нэмэгдүүлж, ослын улмаас гэмтэх эрсдэлийг мэдэгдэхүйц бууруулдаг.

Зөвлөмжит эд ангиуд

• Пропеллер:
  GF 1207 3 иртэй проп (Champion / Racing хувилбаруудад)
  GF 1219S 3 иртэй проп (Freestyle хувилбарт)
• Фрейм (Frame):
  Air65 II Frame, Air65 Champion Frame
• Flight Controller (FC):
  Matrix 1S 5IN1 II
• Батерей:
  LAVA II 1S 280mAh / 320mAh

0702 Brushless Motors (2026)-ийн ачааллын гүйцэтгэл (Load Performance)

Багцад багтсан

• 4 × 0702 Brushless Motors (2026) (Champion / Racing / Freestyle хувилбаруудаас)
• 12 × M1.4×3 шураг

Симуляторын сургалтад зориулан тусгайлан бүтээгдсэн LiteRadio 2 SIM Controller нь бодит FPV нислэгийн жинхэнэ мэдрэмжийг ямар ч бодит эрсдэлгүйгээр бүрэн дамжуулна.

Гурван горимт холболт (Joystick / Xbox / Dongle)-ын ачаар DRL, VelociDrone, DJI Virtual Flight, Phoenix RC зэрэг дэлхийн бүх гол симулятор платформуудтай бүрэн нийцнэ.

Хэрэглэгч өөрийн хэв маягт тохируулан өнгөний олон сонголт, мөн Mode 1 эсвэл Mode 2 удирдлагын тохиргооноос сонгох боломжтой.

Урд талд байрлах Type-C порт нь компьютер, таблет, гар утсанд эмх цэгцтэй, орооцолдохгүй холболтыг хангана. Харин BETAFPV Configurator-ын дэмжлэгтэйгээр firmware-ийг нэг товшилтоор хялбархан шинэчилж болно.

LiteRadio 2 SIM — таны симуляторын сургалтын төгс хамтрагч.

Онцлох давуу талууд (Bullet Points)

• Гурван горимт симуляторын дэмжлэг:
  Бүх томоохон FPV нислэгийн симулятор дээр дадлага хийх боломжтой
• 6 тод өнгө + Mode 1 / Mode 2:
  Light Gray, Crimson Red, Dark Blue, Light Cyan, Lime Green, Pink өнгөнүүдээс сонгон өөрийн хэв маягийг илэрхийлнэ
• Plug & Play хялбар хэрэглээ:
  Урд талд байрлах Type-C порт нь ямар ч төвөггүй холбож, шууд ашиглах боломжийг бүрдүүлнэ
• Хялбар эзэмшилд зориулсан инженерчлэл:
  BETAFPV-ийн хамгийн сүүлийн үеийн gimbal болон LiteRadio систем нь симуляторт өндөр нарийвчлалтай хариу үйлдэл үзүүлнэ
• Ирээдүйд бэлэн гүйцэтгэл:
  BETAFPV Configurator-оор дамжуулан firmware-ийг саадгүй шинэчилж, шинэ симулятор болон нэмэлт боломжуудыг дэмжинэ

Техникийн үзүүлэлт (Specifications)

• Бүтээгдэхүүний нэр: LiteRadio 2 SIM Controller
• Суваг (Channel): 8
• Gimbal төрөл: Potentiometer Gimbal
• Ашиглалтын чадал: 30mA / 5V
• Порт: Type-C
• Цахилгаан тэжээл: USB кабелиар тэжээгдэнэ
• Ажиллах температур: -10℃ ~ 40℃ (14°F ~ 104°F)
• Жин: ойролцоогоор 150 г
• Хэмжээс: 64.5 × 115.3 × 164.6 мм

Бүтцийн схем (Diagram)

Гурван горимт симуляторын дэмжлэг (Triple-Mode Sim Access)

LiteRadio 2 SIM нь Windows / macOS / Android үйлдлийн систем дээр ажилладаг бүх томоохон FPV болон RC нислэгийн симуляторуудтай бүрэн нийцтэй, олон платформ дамнасан жигд сургалтын орчинг нисгэгч бүрт — анхан шатнаас ахисан түвшин хүртэл — бүрдүүлнэ.

Joystick горимын дэмжлэг

Joystick горимд дараах симуляторуудтай шууд ажиллана:

• VelociDrone
• UNCRASHED
• DRL
• DCL
• Liftoff
• TRYP FPV
• FeelFPV
• FPV Freerider
• RaceFly
• Steam платформ дээрх бусад FPV симуляторууд

Холболт

• LiteRadio 2 SIM-ийг Type-C кабель ашиглан компьютер / гар утас / таблетад холбоно
• Төхөөрөмжийг систем дээр “BETAFPV Joystick” нэрээр автоматаар танина

Xbox горим (Xbox Mode)

Xbox горимд LiteRadio 2 SIM нь дараах симуляторуудтай бүрэн нийцэн ажиллана:

• Aerofly RC 8
• DJI Virtual Flight

Xbox горимд шилжүүлэх заавар

1. Зүүн joystick-ийг доод баруун булан руу,
   баруун joystick-ийг доод зүүн булан руу зэрэг хөдөлгөнө.
2. LiteRadio 2 SIM-ийг Type-C кабелиар төхөөрөмжид холбоно.
3. Төхөөрөмжийн индикатор гэрэл цагаан өнгөөр хурдан 3 удаа анивчих бөгөөд энэ нь Xbox горим идэвхжсэнийг илтгэнэ.
4. Төхөөрөмжийг систем дээр “BETAFPV Joystick” нэрээр автоматаар танина.

Dongle горим (Dongle Mode)

Dongle горимд LiteRadio 2 SIM нь дараах симулятортой бүрэн нийцэн ажиллана:

• Phoenix RC 6.0

Dongle горимд шилжүүлэх заавар

1. Зүүн joystick-ийг дээд баруун булан руу,
   баруун joystick-ийг дээд зүүн булан руу зэрэг хөдөлгөнө.
2. LiteRadio 2 SIM-ийг Type-C кабелиар төхөөрөмжид холбоно.
3. Төхөөрөмжийн индикатор гэрэл цэнхэр өнгөөр хурдан 3 удаа анивчих бөгөөд энэ нь Dongle горим идэвхжсэнийг илтгэнэ.
4. Төхөөрөмжийг систем дээр “BETAFPV Joystick” нэрээр автоматаар танина.

Өөрийн хэв маягийг илэрхийл — Өнгөтэйгөөр нис (Express Your Style – Fly in Color)

LiteRadio 2 SIM нь сургалтыг илүү сонирхолтой, хувийн өнгө төрхтэй болгох 6 тод, анхаарал татах өнгөний сонголт-ыг санал болгоно. Үүнд: Light Gray, Crimson Red, Dark Blue, Light Cyan, Lime Green, Pink орно.

Манай хамгийн их борлуулалттай Light Gray болон Crimson Red хувилбарууд нь Mode 1 эсвэл Mode 2 тохиргоотойгоор сонгох боломжтой бөгөөд таны барилт, удирдлагын хэв маягт бүрэн нийцнэ.

Хялбар эзэмшилд зориулсан инженерчлэл (Engineered for Effortless Mastery)

Урд талд байрлах Type-C порт нь кабелийн таталт, орооцолдох асуудлыг бүрэн арилгаж, жинхэнэ plug-and-play ажиллагааг хангана
(холбох → хэдхэн секундын дотор нисэхэд бэлэн).

Үүнтэй хосолсон LiteRadio-ийн мэргэжлийн түвшний gimbal нь хөдөлгөөн бүрийг өндөр нарийвчлалтай, сааталгүй дамжуулж, пикселийн түвшний удирдлагын мэдрэмжийг өгнө.

Анхан шатны суралцагчдад төгс тохирохын зэрэгцээ ахисан түвшний сургалтад хангалттай бат бөх гүйцэтгэлтэй энэхүү удирдлага нь аль ч ширээг өндөр гүйцэтгэлтэй симуляторын кокпит болгон хувиргана.

BETAFPV Configurator-оор шинэчлэх (Update via BETAFPV Configurator)

LiteRadio 2 SIM Controller нь BETAFPV Configurator-оор дамжуулан тогтмол шинэчлэгддэг тул ирээдүйн шинэ симуляторууд болон нэмэлт боломжуудтай бүрэн нийцтэй хэвээр байна.

BETAFPV Configurator нь BETAFPV дрон болон радио удирдлагад зориулсан нээлттэй эхийн (open-source) тохиргооны хэрэгсэл бөгөөд нисгэгчдэд төрөл бүрийн параметрүүдийг хялбархан тохируулах, нарийн тааруулах боломжийг олгодог. Ингэснээр удирдлагын хариу үйлдэл илүү оновчтой болж, нислэгийн үр ашиг сайжирна.

Татах холбоос (Download)

https://github.com/BETAFPV/BETAFPV_Configurator/releases

Гарын авлага (Manual)

https://support.betafpv.com/hc/en-us/article_attachments/40772076147737

BETAFPV Configurator-ын боломжууд (Features)

Параметрийг хялбар тохируулах (Easy Parameter Adjustment)

BETAFPV-ийн LiteRadio цуврал болон Cetus дронууд (байршил барих, автомат хөөрөх/хөвөх функцтэй)-д зориулан тусгайлан бүтээгдсэн энэхүү програм нь интуитив график интерфэйс-ээр дамжуулан PID controller-ийн параметрүүдийг хялбархан тохируулах боломж олгоно. Ингэснээр нислэгийн гүйцэтгэлийг төвөггүй оновчлох боломжтой.

Бодит цагийн хариу мэдээлэл (Real-Time Feedback)

Параметрийн өөрчлөлтийн нөлөөг шууд харуулж, бодит цагийн хяналт хийх боломжийг бүрдүүлнэ. Энэ нь дрон эсвэл радио удирдлагын тохиргоог хурдан үнэлж, нарийвчлан сайжруулахад тусална.

Асуудал оношлох үр ашигтай хэрэгсэл (Efficient Troubleshooting)

Суурилагдсан оношлогооны хэрэгслүүд нь асуудал үүсэх үед firmware-ийн хувилбар болон төхөөрөмжийн төлөвийг шалгахад тусалж, гэмтлийг хурдан тодорхойлон засварлах боломжийг олгоно. Ингэснээр зогсолтын хугацааг багасгана.

Firmware шинэчлэлтийг хялбарчлах (Streamlined Firmware Flashing)

Дрон болон радио удирдлагад зориулсан хэрэглэгчдэд ээлтэй firmware flash хийх систем-тэй. Алхамчилсан заавар, явцын үзүүлэлтүүдтэй тул шинэчлэлтийг аюулгүй, алдаагүй гүйцэтгэх боломжтой.

⚠️ Анхааруулга (Note)

Firmware шинэчлэхийн өмнө удирдлагын power товчийг дарж асаагаад, дараа нь PC-д холбох шаардлагатай.
Эсрэг тохиолдолд USB порт ажиллахгүй болох эрсдэлтэй.

Файл (File)

• LiteRadio 2 SIM Controller хэрэглэгчийн гарын авлага
• LiteRadio 2 SIM Controller-ийн firmware

Савлагаа (Package Contents)

• 1 × LiteRadio 2 SIM Controller
• 1 × USB Type-C кабель
• 1 × Хэрэглэгчийн гарын авлага

BETAFPV-ээс шинээр хөгжүүлж, VR02 FPV нүдний шилд үндэслэн бүтээсэн VR03 FPV нүдний шил нь VR02–ын давуу талыг өвлөж, DVR бичлэгийн функцтэй болсон. Энэхүү сонирхолтой боломж нь нисгэгчдэд мартагдашгүй, сэтгэл догдлом мөчүүдийг бичиж авах боломж олгож, FPV нислэгийн туршлагыг үлэмж нэмэгдүүлнэ.

Товч мэдээлэл

• Гадна чанартай 5.8G 3dBi антентай. VR03 нүдний шил нь бүх чиглэлд ижил дохио хүлээн авч, 360° хэвтээ хавтгайд дохио цацдаг омни-антентай тул нислэгийн үеийн дүрс тогтвортой, өнгөлөг харагдана.
• Солигддог антенны бүтэцтэй тул нисгэгчид өөр өөр нөхцөлд тохирох антеннуудыг турших боломжтой. Мөн антенны өнцгийг өөрчлөх боломжтой.
• 4.3 инчийн 800×480px өндөр гэрэлтэй LCD дэлгэцтэй тул дүрс гажиггүй, бүдгэрэлгүй тод харагдана. FPV уралдаан болон нисэх загваруудад тусгайлан тохируулсан.
• Micro SD картны оролттой тул нислэгийн видеог бичиж хадгалж болно. Мөн бичлэгийг VR03 нүдний шилнээс шууд дахин үзэх боломжтой.

Техникийн үзүүлэлт

• Хэмжээ: 130 × 145 × 90мм
• Жин: 300г (ороолтгүй)
• Дүрсний формат: NTSC/PAL
• Дэмжих сувгууд: 48CH
• Дэлгэцийн хэмжээ: 4.3 инч
• Дэлгэцийн нягтрал: 800 × 480
• Баттерей: 3.7V, 2000mAh
• Ажиллах хугацаа: ~2 цаг (Хэвийн горим) / ~1 цаг 10 мин (Бичлэгийн горим)
• Цэнэглэх дээд гүйдэл: 1A
• Антенны оролт: RP-SMA (шовгор антен дагалдана)
• Цэнэглэх оролт: Type-C
• Картны оролт: Micro SD (дагалдахгүй), FAT32 систем, дээд тал нь 64GB, Class10 санал болгомол
• Бичлэгийн нягтрал: 480P
• Бичлэгийн формат: AVI

BETAFPV-ийн сонгодог дизайн

Сонгодог дизайн хэзээ ч хуучирдаггүй. Эргономик хийцтэй, зөөлөн хөвөн нүүрний жийргэвч болон 3 талдаа тохируулгатай толгойн бүстэй тул нүүр, толгойд тав тухтай таарна. Мөн ердөө 300г жинтэй, авсаархан тул нисгэгчид хаана ч авч явахад хялбар.

Нэг товчоор Долгион хайх

VR03 FPV нүдний шил нь давтамжийн хайлтын функц болон ердөө 3 секундэд автоматаар хамгийн хүчтэй дохионд тохирох суваг, туузыг олдог хурдан хайлттай. Ингэснээр нисгэгч илүү тогтвортой дохио сонгож, нислэгийн туршлагыг сайжруулахад маш хялбар.

DVR Бичлэгийн Функц

VR03 FPV нүдний шил нь таны FPV нислэгийн мөч бүрийг төгс бичиж хадгална. Мөн нисгэгчид бичлэгээ нүдний шилээрээ шууд дахин үзэх эсвэл Micro SD карт ашиглан компьютерт гарган авах боломжтой. Ингэснээр VR03 FPV нүдний шил нислэгийг зөвхөн харах бус, дахин мэдрэх боломжийг олгож, FPV туршлагыг үнэхээр сэтгэл хөдөлгөм болгодог.

VR03-ын диаграм

Доорх зураг нь VR03 FPV нүдний шилний диаграм болно.

Тайлбар

Хэрэглэхийн өмнө зайгаа бүрэн цэнэглэсэн эсэхийг шалгаарай. Зөвлөмж болгож буй хүчдэл нь 3.7V-оос дээш байна (S товчийг богино дарж хүчдэлээ шалгана). Нүдний шилээ зөв зүүж, толгойн бүчийг тохиромжтой хэмжээнд тааруулна уу.

VR03 FPV нүдний шил нь 5.8G давтамж болон 48 суваг дэмждэг. Хайх товчийг 2 секунд дарахад давтамж хайх горим идэвхжинэ. 3 секундын дараа үр дүн дэлгэцэн дээр гарч ирнэ. Дэлгэц дээр гарч буй өөр өөр өнгөнүүд нь тухайн давтамжийн дохионы төлөвийг дараах байдлаар илэрхийлнэ:

Видео хэрхэн бичих вэ

VR03 FPV нүдний шил нь видео бичлэгийн функцийг дэмждэг. Бичлэгийг эхлүүлэх эсвэл зогсоохын тулд бичлэгийн товчийг богино дарахад хангалттай.

1. Micro SD картыг карт уншигчид хийнэ
   (FAT32 файл системтэй, хамгийн ихдээ 64GB багтаамжийг дэмжинэ)
2. Бичлэгийн товчийг богино дарахад дэлгэцийн зүүн дээд буланд улаан цэг гарч, нүдний шилээс “бийп-бийп” гэх дохио дуугарна.
3. 8 секунд хүлээнэ — улаан цэг болон бичлэгийн LED гэрэл анивчиж эхэлнэ. Мөн улаан өнгийн тоон таймер ажиллаж эхэлснээр бичлэг эхэлснийг илтгэнэ.
4. Бичлэгийг зогсоохын тулд бичлэгийн товчийг дахин богино дарна. 2–3 секундын дараа улаан цэг, таймер, мөн бичлэгийн LED гэрэл унтарна — энэ нь бичлэг амжилттай зогссоныг илэрхийлнэ.

✅ Одоо бичлэг Micro SD картанд хадгалагдсан байна.

Тэмдэглэл: Бичлэгийн товчийг дарсны дараа бичлэгийн үйлдэл идэвхжихэд 8–10 секунд шаардагддаг. Идэвхжтэл түр хүлээнэ үү.

Тэмдэглэл: Нэг бичлэгийн дээд хугацаа 10 минут. Хэрэв бичлэг 10 минутаас давах үед автоматаар шинэ файл үүснэ.

📄 Файл

VR03 FPV нүдний шилний гарын авлагыг татах

✅ Зөвлөмжит дагалдах төхөөрөмжүүд

Дронууд: Cetus цуврал, Meteor цуврал
VTX: A02, A03 5.8G VTX, M01, M02, M03 5.8G VTX болон ихэнх аналог VTX төхөөрөмжүүд

📦 Савалгаа

• 1 * BETAFPV VR03 FPV Goggles
• 1 * Тохируулгатай туузан толгойн оосор
• 1 * Гарын авлага

2025 оны наймдугаар сард, DOGCOM компани өөрийн шинэ 180C өндөр гүйдэлтэй LiPo баттерейн цувралыг албан ёсоор танилцууллаа. Энэхүү шинэ FPV Lipo баттерей нь 1600mAh 6S 22.2V үзүүлэлттэй бөгөөд өнөөгийн байдлаар хамгийн өндөр 180C зэрэглэлтэй FPV баттерей юм.

⚙️ Онцлох үзүүлэлтүүд

• Багтаамж: 1600mAh
• Хүчдэл: 22.2V (6S)
• Гүйдэл (Continuous Discharge Rate): 180C — DOGCOM-ийн хамгийн өндөр үзүүлэлт
• Онцлог:
• Хөнгөн жинтэй хийц — дроны жингийн хуваарилалтыг сайжруулж, маневрын чадварыг нэмэгдүүлнэ
  • • Өндөр хүчний гарц — огцом түлхэлт, шуурхай хариу үйлдэлтэй нислэгт зориулагдсан
    • Тогтвортой температур ба бага эсэргүүцэл — урт хугацааны уралдаанд найдвартай ажиллагааг хангана

DOGCOM 1700mAh 160C 6S FPV баттерей нь урт замын (long track) уралдаан болон фристайл нислэгийн хэрэглээнд зориулагдсан, тэнцвэртэй хүч ба урт нислэгийн хугацааг хослуулсан дээд зэрэглэлийн шийдэл юм.
Энэ баттерей нь хүчтэй түлхэлт, тогтвортой хүч дамжуулалт, бага халалтын үзүүлэлтээрээ мэргэжлийн FPV нисгэгчдийн итгэлийг хүлээсэн бүтээгдэхүүн юм.

⚙️ Техникийн үзүүлэлт (Battery Specification)

• Багтаамж: 1700mAh
• Хүчдэл: 22.2V (6S)
• Гүйдэл (Continuous Discharge Rate): 160C
• Хэмжээ (T × W × L): 43 × 39 × 81 мм
• Жин: ойролцоогоор 273 гр

DOGCOM 1380mAh 160C 22.2V 6S нь DOGCOM брэндийн хамгийн эрэлттэй FPV Lipo баттерей бөгөөд өндөр чадлын гүйдэл (C rate), том багтаамж, бага дотоод эсэргүүцэл, мөн бага халалтын үзүүлэлтээрээ онцлог.

Энэ баттерей нь ижил төрлийн бусад FPV Lipo цувралаас илүү хүчтэй түлхэлт, илүү тогтвортой хүч дамжуулалт, илүү удаан ашиглалтын хугацаа санал болгодог бөгөөд уурхай гүйцэтгэл шаарддаг уралдааны болон фристайл дронуудад хамгийн тохиромжтой.

⚙️ Онцлох үзүүлэлтүүд

• Багтаамж: 1380mAh
• Хүчдэл: 22.2V (6S)
• Гүйдлийн үзүүлэлт: 160C (тасралтгүй)
• Давтамжийн гүйдэл: маш өндөр — агшин зуурын хүчтэй түлхэлтийг дэмжинэ
• Онцлог:
  • • Өндөр C rate – илүү хүчтэй хариу үйлдэл
    • Бага дотоод эсэргүүцэл – эрчим хүчний алдагдал багатай
    • Бага халалт – удаан нислэгт илүү найдвартай

DOGCOM 1380mAh 160C 22.2V 6S FPV Lipo Battery — Техникийн үзүүлэлт ба онцлог

⚙️ Үндсэн үзүүлэлт (Specifications)

• Брэнд: DOGCOM
• Багтаамж: 1380mAh
• Тохиргоо: 22.2V / 6S1P / 6 cell
• Тасралтгүй гүйдэл (Continuous Discharge Rate): 160C
• Дээд гүйдэл (Max Discharge Rate): 320C
• Хэмжээ (T × W × L): 36 × 39 × 80 мм
• Жин: ойролцоогоор 221 гр
• Эрчим хүч (Power): 30.64Wh
• Цэнэгийн холбогч (Charge Plug): JST-XHR
• Разрядын холбогч (Discharge Plug): XT60

🚀 Хэрэглээ (Application)

DOGCOM 6S 22.2V 1380mAh 160C Lipo баттерей нь дараах төрлийн FPV болон RC төхөөрөмжүүдэд төгс тохирно:
FPV Quadcopter, CineWhoop, Danaus, Vortex285, Indy250 Plus, Mojo 280, Skylark M4-FPV250,
Emax Nighthawk 250, Nemesis 240 Mini, Mini Shredder 200, HOVERSHIP MHQ2 (270), ZMR 250, Mini H,
QAV180 / 210, Danaus, FLIP FPV 250S MIN, Tweaker 180 Micro Quad, QAV250, FLIP FPV FRAME зэрэг загварууд.

⚡ DOGCOM Lipo Battery-ийн онцлог (Features)

• Өндөр, тогтвортой чанар — бага дотоод эсэргүүцэл, урт ашиглалтын хугацаа
• Ижил хэмжээтэй баттерейгаас илүү багтаамжтай
• Маш өндөр C зэрэглэл (160C) — хүчтэй түлхэлт ба тогтвортой хүч дамжуулалт
• Автомат давхарлан угсрах технологи — эсийн тогтвортой байдлыг нэмэгдүүлдэг
• Санах ойгүй (No Memory Effect) — цэнэг/разрядын мөчлөгийн үр ашгийг хадгална

🧰 Аюулгүй савлагаа (Safety Package)

Бүх DOGCOM Lipo баттерейг доргилт, цохилтонд тэсвэртэй тусгай хайрцагт савлан хүргэдэг бөгөөд хэрэглэгчдэд бүрэн бүтэн, төгс нөхцөлтэй баттерей очихыг баталгаажуулдаг.

🏆 Давуу талууд (Our Advantages)

• Өргөн хэрэглээний зориулалт: FPV болон UAV дрон, Airsoft (AEG), RC нисдэг тэрэг, онгоц, машин, завь гэх мэт төрөл бүрийн төхөөрөмжид тохиромжтой
• Хүчирхэг үйлдвэрлэлийн хүчин чадал: Үйлдвэр нь өдөрт 40,000 ширхэг эс үйлдвэрлэх чадвартай, хамгийн хурдандаа 15 хоногийн дотор захиалгыг гүйцэтгэх боломжтой
• 10 жилийн туршлага: DOGCOM-ийн мэргэжилтнүүд LiPo баттерейны R&D ба үйлдвэрлэлд арвин туршлагатай
• Чанарын баталгаажуулалт:
  • • UL, CE (EN62133-2:2017)
    • PSE, KC
    • UN38.3 болон MSDS тээвэрлэлтийн стандартад бүрэн нийцсэн

DOGCOM 1300mAh 150C 4S 14.8V FPV Lipo Battery — Дээд зэрэглэлийн хүч ба найдвартай байдал

DOGCOM 1300mAh 4S Lipo баттерей нь 150C гүйдлийн чадал, өндөр найдвартай ажиллагаа, мөн тогтвортой хүчний гүйцэтгэл бүхий дээд зэрэглэлийн FPV хэрэглээнд зориулагдсан.
Хэрэв та мэргэжлийн түвшний хүчтэй, тогтвортой 4S баттерей хайж байгаа бол энэхүү загвар бол таны хэрэгцээнд нийцсэн төгс сонголт юм.

⚙️ Бүтээгдэхүүний мэдээлэл (Product Information)

• Багтаамж: 1300mAh
• Тохиргоо: 14.8V / 4S1P / 4 cell
• Тасралтгүй гүйдэл (Continuous Discharge Rate): 150C
• Дээд гүйдэл (Burst Discharge Rate): 300C
• Хэмжээ: 78 × 38 × 25 мм
• Жин: ойролцоогоор 152 гр
• Цэнэгийн холбогч (Charge Plug): JST-XHR
• Разрядын холбогч (Discharge Plug): XT60

📦 Багцын бүрдэл (In the Box)

• 1 × DOGCOM 1300mAh 150C 4S 14.8V FPV Lipo баттерей

DOGCOM 550mAh 3S Lipo Battery — Жижиг Cinewhoop болон 3" дронуудад тохиромжтой шийдэл

DOGCOM 550mAh 3S нь XT30 холбогчтой Lipo баттерей бөгөөд 3 инчийн дрон болон жижиг 2–2.5 инчийн Cinewhoop төрлийн дронуудад хамгийн тохиромжтой.
Энэхүү баттерей нь найдвартай гүйцэтгэл, тэнцвэртэй хүч дамжуулалт, мөн боломжийн үнээр өндөр чанарыг санал болгодог.

⚠️ Анхааруулга: Ашиглахаас өмнө LiPo баттерей ашиглах аюулгүй ажиллагааны зааварчилгаа-г заавал уншина уу.

⚙️ Үндсэн үзүүлэлтүүд (Key Features)

• Багтаамж: 550mAh
• Хүчдэл: 11.1V (3S)
• Жин: 49 гр
• Хэмжээ: 20 × 17 × 70 мм
• Цэнэгийн холбогч (Service connector): JST-XHR
• Разрядын холбогч (Main connector): XT30
• Цэнэгийн гүйдэл: 1–3C

📦 Багцад багтсан зүйлс (Package Includes)

• 1 × DOGCOM 550mAh 3S Lipo баттерей

DOGCOM 450mAh 120C 11.4V 3S1P өндөр хүчдэлтэй урт хэлбэрийн Lipo баттерей нь микро H-frame дронуудад хамгийн тохиромжтой сонголт юм.

• Хүчдэл: 11.4V (3S1P HV)
• Багтаамж: 450mAh
• Гүйдлийн үзүүлэлт: 120C
• Холбогч: XT30
• Хэлбэр: Урт нарийн бүтэцтэй

Энэхүү урт хэлбэрийн дизайн нь жижиг хэмжээтэй дронуудад төгс тохирч, тэнцвэртэй жингийн хуваарилалт болон тогтвортой нислэгийн гүйцэтгэл үзүүлдэг. DOGCOM-ийн өндөр гүйдэл даах чадвар нь хүчтэй түлхэлт, тогтвортой хүч дамжуулалтыг хангаж, фристайл болон cinewhoop төрлийн дронуудад онцгой тохиромжтой.

DOGCOM 450mAh 120C 11.4V 3S1P HV Lipo Battery — Техникийн үзүүлэлтүүд ба онцлог

⚙️ Үзүүлэлт (Specifications)

• Брэнд: DOGCOM
• Багтаамж: 450mAh
• Тохиргоо: 11.4V / 3S1P / 3 cell
• Тасралтгүй гүйдэл (Continuous Discharge Rate): 120C
• Дээд гүйдэл (Max Discharge Rate): 240C
• Хэмжээ (TxWxL): 20 × 17 × 62 мм
• Жин: ойролцоогоор 41.8 гр
• Эрчим хүч: 5.13Wh
• Цэнэгийн холбогч: JST-XHR
• Разрядын холбогч: XT30

⚡ DOGCOM Lipo Battery-ийн онцлог (Features)

• Өндөр чанар, тогтвортой ажиллагаа, бага дотоод эсэргүүцэл, урт ашиглалтын хугацаа
• Ижил хэмжээтэй баттерейгаас илүү багтаамжтай
• Өндөр C үзүүлэлттэй, мэргэжлийн FPV уралдаанд зориулагдсан
• Автомат давхарлан угсрах (stacking) технологи бүхий тогтвортой бүтэц
• Санах ой (memory effect) үүсгэдэггүй, найдвартай цэнэг/разрядын цикл

🧰 Аюулгүй савлагаа (Safety Package)

Бүх DOGCOM Lipo баттерейг доргилт, цохилтоос хамгаалсан тусгай хайрцагт савлаж илгээдэг тул тээвэрлэлтийн явцад бүрэн бүтэн, төгс нөхцөлтэй хүргэгдэхийг баталгаажуулдаг.

🏆 Давуу талууд (Our Advantages)

• Өргөн хэрэглээний зориулалт: FPV дрон, UAV дрон, Airsoft (AEG), RC нисдэг тэрэг, онгоц, машин, завь зэрэг төрөл бүрийн төхөөрөмжид тохиромжтой
• Хүчирхэг үйлдвэрлэлийн хүчин чадал: Үйлдвэр нь өдөрт 40,000 ширхэг батарейны cell үйлдвэрлэх чадвартай бөгөөд 15 хоногийн дотор захиалгыг бүрэн гүйцэтгэх боломжтой
• Мэргэжлийн туршлага: Липо баттерейны судалгаа, үйлдвэрлэл, зах зээлд 10+ жилийн туршлагатай мэргэжилтнүүдийн хөгжүүлсэн
• Чанарын баталгаажуулалт:
  • • UL, CE (EN62133-2:2017)
    • PSE, KC
    • UN38.3, MSDS тээвэрлэлтийн стандартад бүрэн нийцсэн

2.2'' Pavo20 Pro — Хөнгөн жингийн фристайл нислэгийн шинэ түвшин

2.2 инчийн Pavo20 Pro нь хөнгөн жингийн фристайл дроны үзүүлэлтийг дахин тодорхойлж, DJI O3 Air Unit болон шинээр гарсан DJI O4 Air Unit Pro системүүдтэй бүрэн нийцэх өргөтгөсөн боломжийг санал болгож байна — бүгд 150 граммаас доош жинтэй.

Кино хэмжээний уян хатан хөдөлгөөнд зориулан зохион бүтээсэн энэхүү загвар нь LAVA 1104 | 7200KV сойзгүй мотортой, Gemfan 2218 (2.2”) 3 иртэй сэнс-ийг хослуулснаар онгоцны нислэгийн хүчийг 8–11%-иар нэмэгдүүлж, нислэгийн хугацааг 6 минут 40 секунд хүртэл сунгах боломжийг бүрдүүлжээ.

HD VTX-ийн шахмал хийцтэй бэхэлгээ нь DJI O3 болон O4 Pro камерын хоёр төрлийн бэхэлгээний нүхтэй бөгөөд өргөн өнцгийн дүрс бичлэг хийхэд зориулсан. Мөн антенныг оновчтой байрлуулах шийдлээр дохионы тогтвортой байдлыг баталгаажуулсан.

Энэ бүхнийг чичиргээ дарагч резинэн дамперуудтай хослуулснаар дрон хүчтэй маневр хийх үед ч бичлэгт гарч болох доргилт, чичиргээг бүрэн арилгаж, жигд, торгомсог дүрс бичлэгийг хангадаг.

Шөнийг эзэгнэ — Pavo20 Pro NightFire

Pavo20 Pro NightFire — хязгаарлагдмал тоогоор гаргасан тусгай хувилбар нь таны шөнийн нислэгийн туршлагыг шинэ түвшинд хүргэнэ.

Гайхалтай өнгө, динамик гэрэлтүүлгийн горим бүхий олон өнгийн RGB LED туузаар сайжруулсан энэ загвар нь шөнийн гэрэл, өнгөний үзүүлбэрийг төгс хослуулдаг.

Нэг товч дарснаар урьдчилан тохируулсан олон төрлийн гэрэлтүүлгийн горимуудын хооронд хялбархан шилжиж, мөн Betaflight LED тохиргоотой бүрэн нийцэж ажиллах тул та өөрийн хүссэн гэрэлтүүлгийн хэв маягийг бүрэн хянах боломжтой.

Харагдахуйц тунгалаг хар хүрээтэй хийц нь шөнийн тэнгэрийн дэвсгэр дээр гайхамшигтай тод гэрэлтэх бөгөөд NightFire хувилбарыг онцгой, танигдахуйц болгож өгдөг.

Өмнө нь хэзээ ч байгаагүйгээр шөнийн нислэгийн гэрэлт замаа асаа.

Онцлох шинжүүд

• Хөнгөн жингийн хүчирхэг бүтээл: 150 граммаас бага жинтэй, 2.2 инчийн энэ жижиг хэмжээтэй cinewhoop дрон нь DJI нисгэгчдэд FPV ертөнцөд хялбар нэвтрэх төгс шийдэл бөгөөд одоо шинэ DJI O4 Air Unit Pro системтэй бүрэн нийцдэг болсон.
• Фристайл нислэгт оновчлогдсон хөдөлгүүрийн систем: Gemfan компанитай хамтран боловсруулсан GF 2218 гурван иртэй сэнс болон LAVA 1104 | 7200KV сойзгүй мотор нь гайхалтай түлхэлтийг бий болгож, аэродинамик хүрээний хийц нь 8–11%-ийн нэмэлт түлхэлт өгч, хүчтэй маневрийг дэмжинэ.
• Урт хугацааны нислэгийн гүйцэтгэл: LAVA 3S 550mAh 75C баттерейгаар тэжээгддэг бөгөөд 6 минут 40 секунд хүртэл тасралтгүй нислэгийн хугацааг хангадаг.
• Кино хэмжээний тогтвортой дүрс: HD VTX-ийн шахмал хийц ба Pavo цувралын резинэн чичиргээ дарагч нь дүрсний доргилтыг бүрэн арилгаж, O3/O4 Pro камерын өргөн өнцгийн бичлэгт зориулсан хос бэхэлгээний нүх болон оновчтой антенны байрлал нь бичлэгийн чанарыг төгс болгодог.
• Нислэгийн удирдлагын самбар: F4 2–3S 20A AIO FC V1 (5.92g) хэт хөнгөн хянагч нь HD VTX системд зориулан оновчлогдсон бөгөөд илүү хурдан тооцоолол, шуурхай хариу үзүүлэх чадвараараа фристайл нислэгт төгс тохирно.
• Модуляр HD VTX бэхэлгээний систем: O3 Air Unit болон O4 Air Unit Pro-гийн аль алинд нь хялбархан солигдох бэхэлгээний системтэй, хэрэглэгч өөрийн сонгосон HD VTX-д тохируулан ашиглах боломжтой.
• ND шүүлтүүрийн нийцтэй байдал: O3-д зориулсан ND/UV/CPL, O4 Pro-д зориулсан ND/UV шүүлтүүрүүдтэй нийцэж, ямар ч гэрэлтүүлгийн нөхцөлд мэргэжлийн дүрсний тэнцвэрийг хадгална.

🛩 Pavo20 Pro – O3 ба O4 Pro хувилбаруудын харьцуулалт

⚙️ Ерөнхий бүтэц

• O3 PNP: 93.7 мм wheelbase, XT30 баттерейн холбогч, 20 мм өргөн (өндөрийн хязгааргүй) баттерейн суурь
• O4 Pro PNP: Ижил бүтэцтэй (93.7 мм wheelbase, XT30 холбогч, 20 мм өргөн баттерейн суурь)

💻 Нислэгийн хянагч ба хүрээ

• O3 PNP: F4 2–3S 20A AIO FC V1, Pavo20 Pro Brushless Frame
• O4 Pro PNP: F4 2–3S 20A AIO FC V1, Pavo20 Pro Brushless Frame

⚡ Хөдөлгүүр ба сэнс

• O3 PNP: LAVA Series 1104 | 7200KV Brushless Motors
  → Gemfan 2218 гурван иртэй (1.5 мм голтой) сэнстэй
• O4 Pro PNP: Ижил хөдөлгүүр ба сэнсний бүтэцтэй

🕒 Нислэгийн хугацаа

• O3 PNP: 6 минут 40 секунд (3S 550mAh баттерей ашигласан)
• O4 Pro PNP: 6 минут 40 секунд (3S 550mAh баттерей ашигласан)

📸 Камер ба HD VTX

• O3 PNP:
  • DJI O3 Air Unit / Caddx Vista Kit / RunCam Link дэмжинэ
  • O3 Air Unit Bracket суурилуулалттай
  • ND Filter (O3 камеранд зориулсан)
• O4 Pro PNP:
  • DJI O4 Air Unit Pro дэмжинэ
  • O4 Air Unit Pro Bracket суурилуулалттай
  • ND Filter (O4 Pro камеранд зориулсан)

📶 Хүлээн авагчийн нийцтэй байдал

• O3 PNP: ELRS, TBS, SBUS
• O4 Pro PNP: ELRS, SBUS

⚖️ Жин

• O3 PNP: 66.3 грамм
• O4 Pro PNP: 71 грамм
  → O4 Pro хувилбар нь илүү том HD VTX-ийн улмаас бага зэрэг илүү жинтэй.

🔋 Баттерейн нийцтэй байдал

• Хоёр хувилбарт нийтлэг:
  • LAVA 3S 450mAh 75C
  • LAVA 3S 550mAh 75C
  • 3S 650mAh

⚠️ Анхааруулга: Баттерейг холбохдоо эерэг (+) ба сөрөг (–) туйлыг буруу холбохгүй байхыг анхаарна уу. Буруу холболт нь дроны электрон системийг гэмтээж болзошгүй.

Multi-VTX Ready — Олон төрлийн HD системд зориулсан уян хатан шийдэл

Pavo20 Pro Frame нь дээд зэргийн уян хатан байдлыг санал болгож, DJI O3 Air Unit, Caddx Vista, RunCam Link, болон DJI O4 Air Unit Pro системүүдтэй бүрэн нийцдэг нэгдсэн VTX бэхэлгээний хийцтэй.

Модуляр бүтэцтэй тул O3-с O4 Pro систем рүү хурдан шинэчлэх боломжтой — үүнд зөвхөн бэхэлгээг солиход л хангалттай, хүрээнд ямар нэгэн өөрчлөлт хийх шаардлагагүй.

Суулгалт хийх ажиллагааг илүү хялбар болгосон энэхүү систем нь загварлаг шахмал хийцтэй HD VTX бэхэлгээ, суурилсан зэс эрэгний үүр, болон ердөө 8 ширхэг хагас утаслаг эрэг ашиглан угсрагддаг. Энэ нь чангарал тохируулах төвөгтэй ажиллагааг арилгаж, чичиргээ дарах үзүүлэлтийг сайжруулдаг.

Нарийн инженерчлэлтэй энэхүү хүрээ нь бүтцийн бат бөх чанарыг хадгалж, аэродинамикийн оновчлолыг сайжруулж, ямар ч HD систем ашигласан бай тогтвортой, гөлгөр дүрс бичлэгийг баталгаажуулдаг.

Хөдөлгүүрийн систем (Propulsion System)

Pavo20 Pro нь фристайл нислэгт зориулагдсан тусгай хөдөлгүүрийн системтэй. Gemfan компанитай хамтран боловсруулсан 2.2 инчийн Gemfan 2218 гурван иртэй, бага налуутай (1.5 мм голтой) сэнс нь нислэгийн хариу үйлдэл, хүчний дамжуулалтыг онцгой нарийн болгож өгдөг.

Энэхүү системд LAVA Series 1104 | 7200KV сойзгүй моторууд болон санал болгож буй LAVA 3S 550mAh 75C баттерей ашиглагддаг бөгөөд энэ нь өндөр эргэлтийн хурд, хүчтэй түлхэлт, тогтвортой, шугаман хүчний дамжуулалтыг “ирвэсийн рефлекс мэт хурдтай хөдөлгөөнөөр” бий болгодог.

Хөдөлгүүр ба жингийн харьцаа нь 5:1-ээс дээш, үүний ачаар илүү хурдан, уян хатан фристайл нислэг гүйцэтгэх боломжтой бөгөөд 6 минут 40 секунд хүртэл нислэгийн хугацаа хангадаг.

Эдгээр бүх бүрэлдэхүүн нь фристайл дүрс бичлэгт зориулагдан тусгайлан хэлбэржүүлсэн Pavo20 Pro хүрээний аэродинамик зарчимд суурилсан хийцтэй тул хүч ба тэнцвэрийг төгс хослуулсан гүйцэтгэлийг үзүүлдэг.

Pavo20 Pro Хүрээ (Frame)

Pavo20 Pro Frame нь Pavo20 Pro дроны зориулалтаар тусгайлан бүтээгдсэн бөгөөд одоо хамгийн сүүлийн үеийн DJI O4 Air Unit Pro системийг дэмжих өргөтгөсөн нийцтэй байдлыг санал болгож байна. Энэхүү шинэчлэл нь O4 Pro бэхэлгээтэй төгс хосолж, тогтвортой байдал ба уян хатан ажиллагааг улам сайжруулсан.

93.7 мм дугуйн хоорондын зайтай, бэхжүүлсэн PA12 материалаар хийгдсэн, цохилтонд тэсвэртэй Whoop суваг бүхий хүрээний хийц нь бат бөх чанарыг аэродинамикийн үр ашигтай хослуулж, 8–11% түлхэлтийн өсөлтийг үзүүлдэг.

Энэ хүрээ нь бат бөх 3S хөдөлгүүрийн системтэй төгс зохицож, фристайл болон кино хэмжээний нислэгийн аль алинд нь онцгой хүч ба тогтвортой хяналтыг бий болгодог.

Мөн DJI O3 болон O4 Pro камерын өргөн өнцгийн бичлэгт зориулсан хос бэхэлгээний нүх, түүнчлэн Pavo цувралын уламжлалт резинэн чичиргээ дарагч хийцтэй тул дүрс бичлэг нь ямар ч нөхцөлд жигд, торгомсог, HD чанартай байдаг.

HD VTX-д зориулан тусгайлан боловсруулсан хийц

O3 Air Unit Bracket болон шинэ O4 Air Unit Pro Bracket нь кино хэмжээний фристайл нислэгийн зориулалтаар нийцтэй байдал болон гүйцэтгэлийг дээд түвшинд хүргэхээр тусгайлан бүтээгдсэн.

O3 Air Unit Bracket

• 6 төрлийн камерын бэхэлгээний нүх: Өргөн өнцгийн зураг авалтад зориулсан тусгай байрлалуудтай тул хажуу панелийн сүүдэрлэлтийг арилгаж, харах өнцгийн саадгүй барилтыг хангана.
• Бэхжүүлсэн камерын хажуу панель: Лензийг найдвартай хамгаалж, мөн багаж хэрэгсэлгүйгээр босоо ND шүүлтүүрийг хурдан солих боломж олгоно.
• Оновчтой антенны бэхэлгээ: Кабелийг цэвэрхэн, найдвартай шүүрч бэхэлснээр дохио дамжуулалтын тогтвортой байдлыг нэмэгдүүлнэ.
• Pavo цувралын резинэн дамперын хийц: Чичиргээ, доргилтыг үр дүнтэй сааруулж, бичлэгийг jello эффектгүй, жигд HD чанартай болгоно.

Лавлах тэмдэглэл

• Pavo Pico DJI O3 чичиргээний асуудалтай холбоотой мэдээлэлд анхаарна уу.
• DJI O3 Air Unit суурилуулах зааврын видео бичлэгийг үзнэ үү.

O4 Air Unit Pro Bracket

• Хос бэхэлгээний нүх (Dual fixing holes): Камерын эргэх тэнхлэгийг оновчилж, 0–40° хүртэл налууг жигд, тогтвортой тохируулах боломжтой.
• 30° өнцөгт антенны суурь: Дохионы чанарыг дээд хэмжээнд хадгалж, багаж хэрэгсэлгүй хурдан суурилуулалт/солилтыг дэмжинэ.
• Агаарт урсгасан профайл (Streamlined profile): ND шүүлтүүрт саадгүй нэвтрэх боломжийг олгож, өргөн өнцгийн зураг авалтын үед ч хаалтгүй байдлыг хангана.
• O3 Bracket-ийн туршигдсан суурь дээрх сайжруулалт: O3-оос O4 Pro систем рүү саадгүй шилжилт хийж, нисгэгчдэд кино хэмжээний нарийвчлал ба фристайл тэсвэртэй байдал хоёрын тэнцвэрийг төгс санал болгодог.

DJI O4 Air Unit Pro суурилуулах зааварчилгааны видеог үзнэ үү.

Нислэгийн удирдлагын самбар (Flight Controller)

F4 2–3S 20A AIO FC V1 нь 25A хүртэл оргил гүйдэлтэй ESC-тэй бөгөөд мотор гацсан нөхцөлд ч удирдлагын самбар тогтвортой ажиллагааг хадгална.

• 9V 2A BEC тэжээл: Баттерейн хүчдэл багассан үед ч DJI O3 HD VTX-ийн ажиллагааг тогтвортой байлгана.
• DJI O3 6-pin PMU холболт: HD VTX-ийг гагнаагүйгээр холбох боломжийг олгодог.
• 16MB Black Box: Нислэгийн өгөгдлийг бичиж, GPS, гадны хүлээн авагч болон бусад төхөөрөмжүүдийг дэмждэг.
• Шинэчлэгдсэн гагнуурын талбарын зохион байгуулалт ба USB холбогч: Угсралт болон засвар үйлчилгээ хийх процессыг илүү хялбар, хурдан, найдвартай болгож өгдөг.

Pavo Series COB LED тууз (LED Strip)

Pavo Series COB LED тууз нь 5V хүчдэлээр ажилладаг, 560 мм × 4 мм хэмжээтэй гэрэлтүүлгийн тууз юм. Энэ нь шөнийн цагт эсвэл гэрэлтүүлэг багатай нөхцөлд дроны нислэгийг илүү тод харагдуулж, нисгэгчийн хяналтыг хялбарчилж, ингэснээр аюулгүй ажиллагааг сайжруулдаг.

LED туузыг хүрээний whoop суваг дээр найдвартайгаар бэхэлж болох бөгөөд ингэснээр дронд гайхалтай гэрэл, өнгөний эффект үүсгэж, харагдах байдал, гоо зүйн загварыг онцгой болгож өгдөг.

Өнгөний хувьд дараах сонголтуудтай:

• Цайвар мөсөн цэнхэр (Ice Blue)
• Цагаан (White)
• Ногоон (Green)
• Улаан (Red)

Мөн эдгээрийг хослуулан холимог өнгөөр ашиглаж, өөрийн онцлог гэрэлтүүлэгтэй, аюулгүй бөгөөд сэтгэл татам нислэгийн туршлага бүрдүүлэх боломжтой.

ND шүүлтүүрүүд — Төгс гэрэлтэлт, Төгс дүрс бүрт

Pavo20 Pro нь DJI O3 Air Unit болон DJI O4 Air Unit Pro системүүдэд зориулсан тусгай ND шүүлтүүрүүдийг дэмждэг бөгөөд нисгэгчдэд гэрлийн хэмжээг нарийн хянах боломжийг олгож, кино хэмжээний дүрс бичлэгийн чанарыг дээд түвшинд хүргэдэг.

• DJI O3 хэрэглэгчдэд зориулсан шүүлтүүрүүд:
  UV, CPL, ND8, ND16, ND32
• DJI O4 Pro хэрэглэгчдэд зориулсан шүүлтүүрүүд:
  UV, ND8, ND16, ND32

Хоёр системийн аль алинд нь Pavo20 Pro-ийн модуляр хийцтэй O3 / O4 Pro бэхэлгээний системтэй бүрэн нийцдэг тул шүүлтүүрийг багаж хэрэгсэл ашиглахгүйгээр хэдхэн секундэд солих боломжтой.

Эдгээр шүүлтүүрүүд нь өндөр чанарын оптик материалаар хийгдсэн атлаа хөнгөн жинтэй, фристайл нислэгт төгс тохирох бөгөөд нислэг бүрийг жинхэнэ кино бүтээл болгон хувиргах боломжийг танд олгоно.

Багцын бүрдэл (Package Contents)

Pavo20 Pro Brushless Whoop Quadcopter (O3 PNP хувилбар)

Багцад дараах зүйлс багтана:

• 1 × Pavo20 Pro Brushless Whoop Quadcopter — үндсэн дрон
• 1 × O3 Air Unit Bracket — DJI O3 Air Unit-д зориулсан бэхэлгээ
• 1 × HD VTX Bracket Screw Package — HD дамжуулагчийн бэхэлгээний эрэг, боолтын иж бүрдэл
• 1 × Pavo Series COB LED Strip Accessory Kit — LED гэрэлтүүлгийн нэмэлт хэрэгслүүдийн иж бүрдэл
• 4 × Gemfan 2218 3 иртэй сэнс (1.5 мм голтой) — сэлбэг сэнснүүд
• 1 × PCBA | Type-C Adapter Board — Type-C холболт бүхий удирдлагын адаптер самбар
• 1 × 4Pin Adapter Cable — 4 пин холболтын кабель

Here's the translation of your specifications into Mongolian:

Тодорхойлолт

• Химийн найрлага: Биеийн хамаарлаас хол
• Цахилгаан: Үгүй, батерейгүй
• Тэнхлэгийн зай: Түгжих
• Батерей/цахилгаан эх үүсвэр: Тийм биш
• Зөөгч/адаптер: Тийм биш
• Батерей багтсан: Үгүй
• Хэмжээ: 10
• Загварын дугаар: P50061+P50062
• Тээврийн хэрэгслийн төрөл: Онгоц
• Хэрэгсэлийн хангалт: Нийлсэн төрөл
• Дөрвөн дугуйт хөтлөгчийн шинж чанар: Нийлбэр
• Удирдлагын төхөөрөмж: Удирдлагын төхөөрөмж
• RC хэсэг, нэмэлт: Моторын бүрэлдэхүүн хэсгүүд
• Материал: Хольц материал
• Брэндийн нэр: JUMPERRC
• Үүссэн газрын: Хятад, эх газрын
• Насны зөвлөмж: 14+ насны
• Ашиглах: Тээврийн хэрэгсэл & Удирдлагатай тоглоом

M3 толгойтой бүх удирдлагад таарах хөнгөн цагаан толгой.

BetaFPV C03 камер

Үндсэн онцлог

• Жин: 1.45г
• Нягтрал: 1200TVL
• Линз: 2.1мм
• Харах өнцөг: 160° FOV
• Зориулалт: Микро квадкоптерт зориулсан өндөр гүйцэтгэл

Давуу тал

• Маш хөнгөн жинтэй тул нислэгийн нийт жинг бараг нэмэгдүүлэхгүй.
• Өндөр нарийвчлалтай 1200TVL дүрс дамжуулалт нь тод, чанартай дүрс гаргана.
• 2.1мм өргөн өнцгийн линз нь нислэгийн үед илүү их орон зайг дүрсэнд багтаана.

Багцын бүрдэл

• Камерт яг таарсан тусгай канопи дагалдана.
• Энэхүү канопи нь угсралтыг илүү хялбар болгож, дроны ерөнхий бүтэцтэй сайтар нийцдэг.

C03 Камерын техникийн үзүүлэлтүүд

• Дүрс мэдрэгч (Image Sensor): 1/3" CMOS Sensor
• Хэвтээ нягтрал (Horizontal Resolution): 1200TVL, Global WDR-тэй
• Сигналын систем: NTSC (4:3)
• Линз: 2.1mm (M7), харах өнцөг (FOV) 160°
• Дуу-шуугианы харьцаа (S/N Ratio): >50dB
• Цахим хаалганы хурд (Electronic Shutter Speed): Auto
• Автомат өсгөгчийн хяналт (AGC): Auto
• Хамгийн бага гэрэлтэлт: 0.01 Lux @ F1.2
• D-WDR: Auto
• Өдөр/Шөнийн горим: Өнгөт
• Тэжээлийн хүчдэл: DC 3–5.5V
• Гүйдлийн хэрэглээ: 100mA @ 5V / 120mA @ 3.3V
• Гаднах бүрхүүлийн материал: ABS
• Хэмжээ: 11 × 14.1 × 13.5 мм
• Жин: 1.45г

Багцын бүрэлдэхүүн

• 1 × C03 FPV микро камер
• 1 × Канопи
• 1 × 20° линзтэй C02 камерт зориулсан бэхэлгээ
• 1 × 20° линзтэй C03 камерт зориулсан бэхэлгээ
• 1 × 30° линзтэй C03 камерт зориулсан бэхэлгээ
• 3 × Чимэглэлийн хэсэг
• 4 × M1.4×5 мм шураг (мөнгөлөг өнгөтэй)
• 6 × M1.4×4 мм шураг (хар өнгөтэй)

C04 Камер ба VTX модуль

Танилцуулга
Cetus X дөрвөн сэнст дронд зориулсан модульчлагдсан C04 камер болон VTX модуль нь суурилуулах, ашиглахад маш хялбар. Зүгээр л plug and play байдлаар холбож ашиглана.

Үзүүлэлт ба давуу талууд

• Жин: Зөвхөн 4.14 грамм, хэт хөнгөн хийцтэй
• Нягтаршил: 1200TVL, өндөр нягтралтай дүрс
• Харах өнцөг: 160° өргөн өнцөг
• Мэдрэгч: 1/3'' CMOS, тод бөгөөд өнгөлөг дүрс дамжуулна
• Тохиромжтой хэрэглээ: Микро FPV дронд онцгой гүйцэтгэл үзүүлнэ

Давуу тал

• Суурилуулалт, солих ажиллагаа маш хурдан, нэмэлт тохиргоо шаардахгүй
• Нөөцөд авч явахад тохиромжтой тул нислэгийн зогсолт, саатлыг багасгана
• Cetus X дронд шууд холбож ашиглах боломжтой, ослын үед нөөц болгон хэрэглэхэд таатай

Хэрэв хүсвэл би дараагийн алхамд энэ камерыг Air65 болон бусад FPV whoop дронд ашиглах боломж, тохиргоо-г дэлгэрэнгүй тайлбарлаж өгч чадна.

Товч тайлбар

• Модульчлагдсан хийц – Суурилуулалт, ашиглалт маш хялбар, гагнуурын нарийн ур чадвар шаардлагагүй. Шууд plug and play байдлаар ажиллуулна.
• Өндөр гаралтын чадал – 350~400mW хүртэл дамжуулах чадалтай тул нислэгийн зайн болон боломжийг өргөжүүлж, илүү удаан, хол нисэх боломжтой.
• Хэт хөнгөн – Зөвхөн 4.14г (антентай) жинтэй, хүчдэл тохируулах боломжтой тул алсын зайн нислэгт илүү тохиромжтой.
• Дүрсний чанар – 1200TVL нягтаршил болон 1/3" CMOS мэдрэгчтэй тул тод, чанартай дүрс үзүүлнэ.
• Өргөн харах өнцөг – 160° FOV нь илүү өргөн, үзэсгэлэнтэй дүрс бичих боломж олгоно.
• Тохиргооны зөвлөгөө – Хэрэв таны Cetus X дрон Betaflight хувилбарын нислэгийн хянагчтай бол M04 хувилбарын C04 Камер + VTX модулийг сонгоно. Бусад тохиолдолд Cetus V2 хувилбарыг сонгоно.

Үзүүлэлтүүд

• Зүйл: C04 Камер ба VTX Модуль (M04 VTX / Cetus VTX V2)
• Камер: C04 FPV микро камер
• Мэдрэгч: 1/3" CMOS мэдрэгч
• Хэвтээ нягтаршил: 1200TVL
• Харах өнцөг (FOV): 160°
• Видео систем: NTSC (4:3)
• Гаралтын чадал: 25–400mW (M04 VTX) / 25–350mW (Cetus VTX V2)
• Тэжээлийн хүчдэл: 5V
• Хэмжээ: 14.5 × 21 × 23.5 мм (антенгүй)
• Жин: 4.14г (антентай)
• Давтамж: 5 бүлэг 40 суваг + Raceband (M04 VTX) / 1 бүлэг 8 суваг (B band) (Cetus VTX V2)

Диаграмм

Доорх зураг нь C04 камер болон VTX модулийн хэмжээг харуулж байна.

Хэмжээсүүд:

• Өргөн: 14.5 мм
• Өндөр: 21 мм
• Гүн: 23.5 мм (антенгүй үед)

Доорх зураг нь C04 камер болон VTX модулийн давтамжийн тохиргоог харуулж байна.

Тэмдэглэл: Cetus V2 хувилбар нь зөвхөн B зурвас (frequency band)-д хязгаарлагддаг бол M04 хувилбар дээрх бүх зурвасуудыг (давтамжуудыг) дэмждэг.

Plug-N-Play холбогч
Камер болон VTX нь аль хэдийн бие биедээ гагнагдсан тул шууд “plug and play” байдлаар ашиглах боломжтой. Мэргэжлийн гагнуурын ур чадвар шаардахгүй, маш хялбар суурилуулалттай. Cetus X Brushless Quadcopter болон Cetus X Brushless Whoop Frame загварт шууд таарна.

Багцын бүрдэл:

• 1 × C04 камер болон VTX модуль (M04 хувилбар)
• 1 × Кабель
• 4 × Болт

Gemfan 1219S 3-н иртэй сэнс нь татах хүч, удирдах чадвар, нарийвчлалыг хамгийн оновчтойгоор хослуулсан гайхалтай шийдэл юм. Энэхүү сэнс нь анхны 1219 загвараас илүү хөнгөн боловч материалын бат бөх чанарыг хадгалж, эргэлтийн хурд өндөр нөхцөлд ч хариу үйлдэл илүү шуурхай байх боломжийг олгодог.

Ийм онцлог нь хүч үүсгэх чадварт нөлөөлөхгүй бөгөөд өндөр хурдны эргэлтэд тохиромжтой. Freestyle нислэгийн Split-S гэх мэт нарийн маневр эсвэл хурдны зам дээрх ойрхон эргэлттэй саадын дундуур нисэх үед илүү жигд, хяналттай нислэгийг хангаж, 65мм хэмжээтэй whoop дроныг уралдааны замыг эзэгнэхэд бэлэн болгоно.

Техникийн үзүүлэлт

• Зүйл: Gemfan 1219S 3-н иртэй сэнс (1.0мм голтой)
• Өнгө: Ил тод / Ил тод цэнхэр / Ил тод саарал / Гэрэлтдэг (Fluorescent)
• Жин: 0.74г / иж бүрдэл
• Ирний тоо: 3
• Материал: Поликарбонат (Polycarbonate)
• Сэнсний диаметр: 31мм
• Голны нүхний хэмжээ: 1.0мм

Диаграм
Доорх зурагт Gemfan 1219S 3-н иртэй сэнс (1.0мм голтой)-г үзүүлсэн болно.

Санал болгох эд ангиуд

• Мотор: 0702 Brushless Motors, 0702E Brushless Motors, 0802SE Brushless Motors
• Дөрвөн сэнст дрон: Meteor65, Meteor65 Pro, Air65

Савлагаа

• 2 × Gemfan 1219S 3-н иртэй сэнс CW (баруун эргэх)
• 2 × Gemfan 1219S 3-н иртэй сэнс CCW (зүүн эргэх)

Нисгэх туршлагыг шинэ түвшинд хүргэхийн тулд DIY сонирхогчид 1S Whoop төрлийн дронуудад маш хөнгөн хийц олох зорилгоор жинг бууруулахыг байнга тэргүүнд тавьж ирсэн. Үүний үр дүнд бид ердөө 0.74 грамм жинтэй Air Canopy-г бүтээсэн бөгөөд энэ нь:

• Камерын өнцгийг 25°-аас 50° хүртэл тохируулах боломжтой
• Арын хэсэгт антенны бэхэлгээ суурилуулсан

Хэрэв та Canopy-гийн үйл ажиллагааг оновчтой болгож, жинг хамгийн бага түвшинд байлган Sub18g 65мм Whoop дрон бүтээх зорилготой бол энэ сонголт нь хамгийн шилдэг шийдэл юм.

• Ердөө 0.74 грамм жинтэй энэхүү canopy нь энгийн хэр нь бат бөх бүтэцтэй тул суурилуулалт хялбар. Жижиг хэмжээтэй, маш хөнгөн whoop дронуудад хамгийн тохиромжтой сонголт юм.
• Хөндий бүтэцтэй тул дотоод орон зайг оновчтой болгож, зах зээл дээр өргөн хэрэглэгддэг Micro болон Nano хэмжээтэй аналог болон HD дижитал камерын олон төрлийг суурилуулах боломжтой.
• Canopy-ийн арын хэсэгт байрлах 4 антенны бэхэлгээ нь камерын өнцгийг 25°-аас 50° хүртэл чөлөөтэй тохируулах боломж олгож, хамгийн оновчтой дүрс авах нөхцөлийг бүрдүүлнэ.

Үзүүлэлтүүд

• Бүтээгдэхүүний нэр: Air Canopy
• Материал: PP
• Өнцгийн тохируулга: 25°~50° (Тохируулж болдог)
• Жин: 0.74 г (камер тогтоогч нэг боолт орсон)
• Өнгө: Хар, Цагаан, Тунгалаг цагаан, Тунгалаг цэнхэр, Тунгалаг ягаан, Тунгалаг ногоон

Нэмэлт нийцтэй байдал
Air Canopy нь HD Digital VTX болон Analog VTX бүхий маш хөнгөн whoop дрон угсрах, сайжруулахад хамгийн тохиромжтой сонголт юм. Үүний онцгой нийцтэй байдал нь хөндий бүтэцтэй дизайны ачаар дотоод орон зайг оновчтой болгон өөрчилж, Micro болон Nano хэмжээтэй Analog болон HD Digital камерын олон төрлийг багтаах боломжийг олгодог.

Иймээс Air Canopy нь C03 Camera, C02 Camera, Avatar HD Lite Camera, ANT Lite Camera болон линзний диаметр нь 9-10мм бүхий бусад камеруудыг бүрэн дэмждэг.

Тайлбар
Air Canopy нь M03 VTX-ийг суурилуулах боломжгүй бөгөөд түүний хувьд тусгай бэхэлгээ байхгүй.

Хязгааргүй хувийн тохиргоо
Air Canopy нь олон төрлийн өнгөний сонголттой тул таны дроны өнгөний сэдэвтэй тааруулах, эсвэл зориудаар өнгөний ялгарал бий болгох эрх чөлөөг олгоно. Мөн бидний олон өнгийн Air65 Brushless Whoop Frame-тэй хослуулснаар нислэгийн үед илүү уян хатан, авсаархан байдал нэмэгдэнэ. Ингэснээр таны дрон олны анхаарлыг татаж, таны өвөрмөц хэв маяг болон бүтээлч сэтгэлгээг илэрхийлнэ.

Air65 Brushless Whoop Frame
Бид Meteor65 хүрээг шинэчилж Air65 Brushless Whoop Frame болгон сайжрууллаа. Энэхүү хүрээ нь ердөө 2.67 грамм жинтэй болж, жингийн хувьд онцгой хөнгөн болсон бөгөөд бат бөх чанар, тэсвэртэй байдлаа хадгалсаар байна. Мөн шинэ моторын бэхэлгээний суурь, илүү намхан профайлтай дизайн нэвтрүүлсэн нь нислэгийн уян хатан, тогтвортой байдлыг нэмэгдүүлдэг.

Энэ нь Sub18g жинтэй, 65мм хэмжээтэй 1S Whoop дрон бүтээхийг зорьж буй нисгэгчдийн хувьд хамгийн шилдэг сонголт болж байна.

Моделийн наалт (Model Decals)
BETAFPV-ийн моделийн наалтууд нь орчин үеийн үйлдвэрлэлийн хэвлэлийн технологи ашиглан маш нарийн боловсруулсан бөгөөд үсгийн хэлбэр нь маш тод, наалт нь бат бөх наалдацтай байдаг.

Эдгээр наалтууд нь гадаргууг зурааснаас хамгаалах үүргийг гүйцэтгэхийн зэрэгцээ жин нэмэхгүй, нэмэлт зузаан үүсгэдэггүй. Наалт тавих үйл явц нь хялбар, хурдан бөгөөд маш нарийн хийгддэг тул гадаргууд төгс наалддаг. Мөн авч хуулах үед ямар нэгэн үлдэгдэл бохирдол үлдээхгүй.

Савлагаа

Бараа: Air Canopy (6 ширхэг багц)

• 1 × Air Canopy | Хар
• 1 × Air Canopy | Цагаан
• 1 × Air Canopy | Тунгалаг цагаан
• 1 × Air Canopy | Тунгалаг цэнхэр
• 1 × Air Canopy | Тунгалаг ягаан
• 1 × Air Canopy | Тунгалаг ногоон
• 14 × M1.4×5 шураг
• 30 × M1.4×4 шураг

0702 II Brushless Motor
0702 II сойзгүй мотор нь дараагийн үеийн шинэчлэлт бөгөөд онцгой хүч, өндөр нарийвчлалыг хангах зорилготой бүтээгдсэн. Шинэлэг хавтгай хэлбэрийн соронзны ачаар түлхэлтийн хүчийг 14.8%-иар нэмэгдүүлж, эрчимтэй нислэгийн үеийн соронзны гүйцэтгэлийн бууралтыг бараг бүрэн арилгасан. Шинэчлэлүүд хийгдсэн ч жин нь ердөө 1.55г, 1.47г болон 1.45г хэвээр үлдсэн.

Пропеллер ба холбох хэрэгсэл
Gemfan 1210 хоёр иртэй эсвэл 1208 гурван иртэй пропеллер, мөн маш хөнгөн PEEK шурагтай хослуулах үед энэ мотор нь онцгой хөдөлгөөн, гүйцэтгэлийг үзүүлнэ. 65мм хэмжээтэй whoop дронуудад төгс тохирох 0702 II мотор нь таныг онцгой хурд, нарийвчлал, хяналттайгаар тэнгэрт давамгайлах боломж олгоно.

Онцгой мэдээ
0702 II 30000KV сойзгүй мотор нь Air65 Champion хувилбарын хязгаарлагдмал цувралд багтсан ижил өндөр гүйцэтгэлтэй мотор юм. Хэрэв та Champion хувилбарыг авах боломжоо алдсан бол, одоо өөрийн дээд түвшний whoop дроныг эдгээр дэвшилтэт мотортойгоор угсрах боломжтой.

Онцгой шинжүүд

• 0702 моторын хоёр дахь үе – Хэт хөнгөн 65мм уралдааны дронуудад зориулагдан, дотор орчинд FPV уралдаан болон эрчимтэй freestyle нислэгт онцгой гүйцэтгэл үзүүлнэ.
• Дэвшилтэт хавтгай хэлбэрийн соронзтой шинэчлэлт – 0702 II болон 0702SE II моторууд нь түлхэлтийн хүчийг 14.8%-иар нэмэгдүүлж, хүчтэй нислэгийн үеийн соронзны чанарын алдагдлыг бараг бүрэн арилгана.
• 0702 II мотор – Хоёр бөмбөлгөн холхивчтой, ердөө 1.55г жинтэй. Илүү хурд хүссэн нисгэгчдэд зориулсан 30000KV хувилбар нь дотор орчинд FPV уралдаан болон эрчимтэй нислэгт тохиромжтой.
• 0702SE II мотор – Гуулин втулкатай, 1.45г (23000KV) болон 1.47г (27000KV) жинтэй, өндөр үр ашигтай. Илүү боломжийн үнэтэй, бат бөх хийцтэй тул хэт хөнгөн угсралтад хамгийн тохиромжтой сонголт.
• PEEK шураг – 12 ширхэг нь ердөө 0.10г жинтэй бөгөөд угсралтын жинг 0.46г хүртэл хэмнэнэ. Дулаанд тэсвэртэй, элэгдэлд тэсвэртэй, доргилт, ядаргаанд тэсвэртэй учир найдвартай, бат бөх.
• Gemfan пропеллерийн хослол – Gemfan 1210 хоёр иртэй эсвэл Gemfan 1208 гурван иртэй маш хөнгөн пропеллерүүдтэй хослуулснаар хүчтэй гаралт, онцгой хурдан хариу үйлдэлтэй болж, уралдаан болон freestyle нислэгт тохиромжтой. Хэт хөнгөн whoop дроны угсралтын олон төрлийн хэрэгцээг хангана.

Үзүүлэлтүүд

• Бүтээгдэхүүний нэр: 0702 II сойзгүй мотор
• KV (rpm/V): 30000KV, 27000KV, 23000KV
• Холхивч: Хоёр бөмбөлгөн холхивч (0702 II), Гуулин втулка (0702SE II)
• Жин: 1.55г (0702 II), 1.45г (0702SE II 23000KV), 1.47г (0702SE II 27000KV)
• Өнгө: Хар/Улаан (0702 II), Мөс цэнхэр (0702SE II)
• Голын голч: 1мм
• Голын урт: 4.2мм
• Отвор хоорондын зай: 6.6мм
• Моторын бэхэлгээний нүх: M1.4
• Оролтын хүчдэл: 1S
• Кабель: 35мм (коннектор дагалдана), 30AWG

0702 II SE моторын хэмжээ: (Хэмжээг зураг дээрээс харна)

Хоёр дахь үе – Хүчний хувьсгал

Шинэчлэгдсэн 0702 II моторууд нь дэвшилтэт хавтгай хэлбэрийн соронз, оновчтой соронзон хэлхээний хийц, сайжруулсан ороомгийн дүүргэлтийн харьцаагаар гүйцэтгэлийг дахин тодорхойлж байна. Анхны 0702 мотортой харьцуулахад 0702 II нь түлхэлтийн хүчийг 14.8%-иар өсгөсөн бол 0702SE II нь 23000KV хувилбарт 13%, 27000KV хувилбарт 12.7%-ийн өсөлт үзүүлдэг.

Эрчимтэй нислэгийн ачааллыг даахуйц зохион бүтээсэн шинэ хийц нь соронзны чанарын алдагдлыг бараг бүрэн арилгана. Та freestyle нислэгийн уян хатан, нарийн хөдөлгөөнийг эсвэл уралдааны хурд, хүчийг зорьж байгаа эсэхээс үл хамааран BETAFPV 0702 II моторууд таны нислэгийн туршлагад урьд өмнө байгаагүй хүч чадал, нарийвчлалыг авчирна.

PEEK шурагнууд

PEEK шураг нь хэт хөнгөн whoop дрон угсралтад жин бууруулах хамгийн шилдэг шийдэл юм. Металл шураг хэрэглэснээс хамаарч нийт жинг 0.46 граммаар хэмнэх боломжтой бөгөөд 12 ширхэг PEEK шураг нь ердөө 0.10 грамм жинтэй. Гэсэн ч тэдгээр нь нейлон шурагнаас илүү бат бөх, удаан эдэлгээтэй хэвээр байна.

Давуу талууд:

• Дулаанд тэсвэртэй
• Элэгдэлд тэсвэртэй (anti-friction)
• Цохилтонд тэсвэртэй (anti-shock)
• Ядралд тэсвэртэй (anti-fatigue)

Эдгээр шурагнууд нь 65мм болон 75мм хэмжээтэй дронуудад, тэр дундаа Meteor цувралын хөнгөн жинтэй дронуудад хамгийн тохиромжтой.

Тэмдэглэл: Шураг эрэглэхдээ тохиромжтой чангалалтын хүчийг хэрэглэж, самарыг гэмтээхээс сэргийлээрэй.

Пропеллерууд

Өндөр хурд, шуурхай маневр шаарддаг уралдааны дронуудад 1208 хэмжээтэй, 31мм, 3-иртэй пропеллер хамгийн тохиромжтой. Энэ нь 27000KV эсвэл 30000KV үзүүлэлттэй 0702 II мотортой хослуулбал маш сайн үр дүн өгнө.

Харин акробатик хөдөлгөөнд төвлөрдөг freestyle дронуудад 1210 хэмжээтэй, 31мм, 2-иртэй пропеллер илүү тохиромжтой бөгөөд энэ нь 27000KV үзүүлэлттэй 0702 мотортой хослуулбал илүү оновчтой ажиллана.

Зөв мотортой зөв пропеллер сонгох нь уралдааны дроны нислэгийн гүйцэтгэлийг оновчтой болгох гол хүчин зүйл бөгөөд нисгэгчийн уралдааны туршлагыг эрс дээшлүүлдэг.

0702SE II сойзгүй мотортын ачааллын гүйцэтгэл

Савлагааны бүрэлдэхүүн

• 4 ширхэг 0702 II / 0702SE II сойзгүй мотор
• 15 ширхэг M1.4×3 хэмжээтэй PEEK шураг
• 12 ширхэг M1.4×3 хэмжээтэй металл шураг

Air Brushless нислэгийн хянагч

Air Brushless нислэгийн хянагч нь 1S ангилалд анх удаа STM32G473CEU6 процессорыг ашигласан нислэгийн хянагч бөгөөд, өмнөх F411-тэй харьцуулахад тооцооллын хурд 55%-иар өсөж, хариу үйлдлийн хурд маш өндөр болсон.

Онцлог

• Процессор: STM32G473CEU6 – илүү өндөр хүчин чадал, хурдтай тооцоолол
• Гироскоп: ICM42688P – салбартаа тэргүүлэгч нарийвчлал
• VTX: 5.8G 25mw~400mw суурилуулсан видео дамжуулагч
• Хувилбарууд:
  • 4IN1 – 2.9 г жинтэй
  • 5IN1 – 3.6 г жинтэй (FC, ESC, OSD, RX, VTX бүгд багтсан)

Давуу тал

• Дроны байрлал болон хөдөлгөөнийг өндөр нарийвчлалтай, хурдтай хянах
• Хэт хөнгөн жинтэй атлаа өндөр гүйцэтгэлтэй
• Ирээдүйн ultralight 1S whoop дронуудад хамгийн тохиромжтой дэвшилтэт шийдэл
• “Хурууны өндгөн дээр” удирдаж буй мэт мэдрэмж өгч, өрсөлдөгчдийг хол орхих чадвартай

Тэмдэглэл: BETAFPV нь энэхүү Air Brushless Flight Controller-ийн дизайныг хөгжүүлэхэд үнэтэй санаа, зөвлөгөө өгсөн туршилтын багийн гишүүд болох Don Johnson, Tokyo_Dom, BLACKHORSE, wKich, Travis, Ciotti FPV, Tdog, Anthony Knight, Issac, Albert, sub250g, Tyranttfpv, Wk Breeze нарт гүн талархал илэрхийлж байна.

Анхааруулга

VTX-ийн хүч

• VTX-ийн гаралтын хүч өндөр байх тусам эрчим хүчний хэрэглээ болон дулаан ялгаруулалт ихэсч, нислэгийн хугацаа багасна.
• Дотор орчинд илүү удаан нислэг хийхийн тулд 25~100mW гаралтын хүч ашиглахыг зөвлөж байна.

Калибрласан хүчний хэмжилт

• Температур тогтворжсоны дараа (тогтворжуулах нөхцөл: нислэгийн хянагч асааснаас хойш 60 секунд өнгөрсний дараа) хийсэн хэмжилтийн үр дүн:
  • 25mW-д тохируулсан үед гаралтын хүч нь 14dBm ± 0.8dBm буюу ойролцоогоор 21mW–30mW байна. Энэ нь стандарт үзүүлэлтэд нийцнэ.

Тестийн мэдээлэл

• Доорх өгөгдөл нь 5IN1 Air FC-ийн VTX-ийг 25mW дээр тохируулж, R1, R3, R5, R7 давтамжийн цэгүүд дээр янз бүрийн хугацаанд авсан хүчний тестийн үр дүн юм.

4IN1 Air FC V1.1 хувилбар нь VTX гаралтын хүчний хэвийн бус байдлын асуудлыг аль хэдийн шийдвэрлэсэн байна.

Моторын утас холболт

• Нислэгийн хянагч дээр моторын утсыг зөвхөн гагнаж холбоно.
• Гагнуур хийхдээ гагнуурын индүүний температурыг 370℃-аас доош байлгах шаардлагатай.
• Гагнуурын хугацааг 1–2 секунд-ээс хэтрүүлэхгүй байх нь зайлшгүй.

Товч агуулга (Bullet Points) – Монгол орчуулга

• Air Brushless Flight Controller нь G473 процессор ашигласан анхны 1S нислэгийн хянагч бөгөөд тооцоолох хурд 55%-иар нэмэгдэж, уралдааны нарийвчлал болон нарийн freestyle маневр хийх үед хариу өгөх хурд нь F411-ээс илт давуу болсон.
• Өндөр нэгтгэлтэй ч илүү хөнгөн загвар, өөрийн бүтээсэн микро хэмжээтэй OSD чиптэй. Зөвхөн 2.9g (4IN1 хувилбар) эсвэл 3.6g (5IN1 хувилбар) жинтэй бөгөөд нэмэлт UART портын сонголттой тул функц өргөтгөлүүдийг хялбархан нэмэх боломжтой, ямар ч нислэгийн нөхцөлд төгс нийцдэг.
• Үндсэндээ 25–400mW хүчтэй суурилуулсан VTX-тэй. Энэ нь угсралтыг хялбарчилж, зай хэмнэн, жинг бууруулж, VTX болон FC тохиргоог хийхэд илүү тохиромжтой болгодог. 5IN1 хувилбар нь бүр Serial ELRS 2.4G RX-ийг нэгтгэсэн.
• Салбартаа тэргүүлэгч ICM42688P гироскоп, интеграл акселерометр, дэвшилтэт мэдрэгчийн калибровк болон шүүлтүүрийн алгоритм, мөн 8K дээж авах хурд-тай. Энэ нь дроны байрлал ба хөдөлгөөний нарийвчлалыг дараагийн түвшинд хүргэнэ.
• 16MB багтаамжтай Black Box-ийн тусламжтай нислэгийн дэлгэрэнгүй мэдээллийг бичиж хадгалах, дүн шинжилгээ хийх боломжтой. Ингэснээр гүйцэтгэлийг дээд түвшинд хүргэж, эвдрэл гэмтлийг үр дүнтэй оношлох боломжтой.

Нислэгийн Хянагчийн (FC) Үзүүлэлтүүд

• Жин: 2.9g (4IN1 хувилбар) / 3.6g (5IN1 хувилбар)
• Суулгах нүхний хэмжээ: 26мм × 26мм
• CPU: STM32G473CEU6 (168MHz)
• Зургаан тэнхлэгийн мэдрэгч: ICM42688P (SPI холболт)
• Blackbox санах ой: 16MB
• Мэдрэгчүүд: Хүчдэл ба гүйдлийн мэдрэгч
• 5V BEC: 5V 3A
• USB порт: SH1.0 4-Pin
• Суурилуулсан ESC: 5A тасралтгүй ажиллагаатай
• RX: Serial ELRS 2.4G (V3.4.3) (зөвхөн 5IN1 хувилбарт)
• 4IN1 хувилбар: FC + ESC + OSD + VTX
• 5IN1 хувилбар: FC + ESC + OSD + VTX + RX

ESC-ийн Үзүүлэлтүүд

• Оролтын хүчдэл: 1S
• FC Firmware хувилбар: Betaflight_4.5.0_BETAFPVG473
• ESC Firmware: A_X_5_96KHz_V0.19.hex (BB51 Bluejay hardware)
• Дэмждэг дохио: D-shot300, D-shot600
• VTX-ийн Үзүүлэлтүүд
• Гаралтын хүч: 25 / 100 / 200 / 400 / PIT
• Давтамж: 5.8GHz, 48 суваг, Raceband (5658~5917MHz)
• Суваг сонголт: SmartAudio 2.0
• Модуляцийн төрөл: FM
• Давтамжийн удирдлага: PLL
• Бүх гармоник: Макс -50dBm
• Давтамжийн тогтвортой байдал: ±100KHz (дундаж)
• Давтамжийн нарийвчлал: ±200KHz (дундаж)
• Суваг тээвэрлэгчийн алдаа: ±1.5dB
• Антенны порт: 50Ω
• Ажиллах температурын хүрээ: -10℃ ~ +80℃

Диаграмм

Доорх нь Air Brushless Flight Controller (5IN1 хувилбар)-ын диаграмм болно.

G473 ба F411-ийн харьцуулалт
Хязгаарлалтад баяртай гэж хэлээд, G473 нислэгийн хяналтын хамгийн сүүлийн үеийн технологийг ашиглан давтагдашгүй нислэгийн туршлагыг мэдрээрэй. Air Brushless Flight Controller нь 168MHz хүртэлх өндөр CPU цагийн хурд, илүү олон буюу 4 сериал порттой бөгөөд үүгээрээ хэт хурдан хариу үйлдэл, дэвшилтэт тооцоолох чадварыг хангаж, өндөр шаардлагатай нислэгт төгс тохирно. Энэ нь таны нислэгийн туршлагыг дараагийн түвшинд хүргэж, өнөөдрийн зах зээл дээрх бүх 1S FC хувилбаруудаас давсан гайхалтай гүйцэтгэлийг үзүүлдэг.

4IN1 ба 5IN1
Хэт хөнгөн 1S Whoop дрон суурилуулахад зориулагдсан энэхүү өндөр интеграцтай Air Brushless Flight Controller-ийг сонгоорой. Үндсэндээ 25–400mW VTX-г суурилуулсан бөгөөд 5IN1 хувилбар нь FC + ESC + OSD + VTX + RX-ийг нэгтгэж, Serial ELRS 2.4G RX-г багтааснаар илүү өндөр интеграц бүхий шийдэл болж өгнө. Ингэснээр угсралтыг хялбарчилж, зай болон жинг хэмнэж, VTX болон FC тохиргоог хийхэд илүү тохиромжтой болно. 4IN1 хувилбар нь RX портыг хассан тул илүү олон төрлийн гадны RX холболтын боломжийг нисгэгчдэд олгож, уян хатан байдлыг нэмэгдүүлдэг.

Serial ELRS 2.4G RX
Serial ELRS 2.4G RX нь Crossfire-ийн сериал протокол (CRSF protocol)-ыг ашиглан хүлээн авагч болон нислэгийн хянагчийн самбарын хооронд мэдээлэл солилцоно. Иймээс Serial ELRS 2.4G RX нь Betaflight нислэгийн хянагчийн програм хангамжийг дахин флаш хийх шаардлагагүйгээр ELRS V3.0 хувилбар руу шинэчлэх боломжтой. Холбох (bind) горимд оруулахын тулд тэжээлийг гурван удаа дараалан асааж унтраана.

1. Нислэгийн хянагчийг гурван удаа залгаж салгана.
2. RX LED хурдан хоёр удаа анивчиж байгаа эсэхийг шалгана — энэ нь хүлээн авагч холболтын горимд орсныг илтгэнэ.
3. RF TX модуль эсвэл радио удирдлагыг холболтын (bind) горимд оруулж, холболтын дохио дамжуулна.
4. Хүлээн авагчийн гэрэл тогтмол асах бол холболт амжилттай болсон гэсэн үг.

Serial ELRS 2.4G RX-ийг Wi-Fi эсвэл Betaflight serial passthrough ашиглан шинэчилж болно. Passthrough ашиглан шинэчлэх арга:

• FC-г компьютерт холбоно, гэхдээ Betaflight configurator-т холбохгүй.
• "BETAFPV 2.4GHz AIO RX" зорилтот төхөөрөмжийг сонгоно.
• ExpressLRS Configurator дотор BetaflightPassthrough сонголтыг ашиглан флаш хийнэ.
  Wi-Fi ашиглан шинэчлэх зааврыг эндээс үзнэ.

Betaflight Firmware ба CLI
Betaflight-ийн албан ёсны хөгжүүлэгчид ICM42688 мэдрэгчийн 42688 хувилбарыг ашиглахыг зөвлөдөг бөгөөд 4.5.0 хувилбарт ICM42688-тай холбоотой олон асуудлыг зассан. Дэлгэрэнгүйг Betaflight 4.5.0 хувилбараас үзнэ үү.

• FC firmware: Betaflight_4.5.0_BETAFPVG473
• Firmware болон CLI dump файлыг татах холбоос:
  https://github.com/betaflight/betaflight/releases/tag/4.5.0

Bluejay ESC Firmware
BB51 ESC шийдлийг ашигласан Air Brushless Flight Controller нь BB51 Bluejay тоног төхөөрөмжид зориулсан A_X_5_96KHz_V0.19.hex firmware дээр суурилдаг. Энэ нь D-shot300, D-shot600-г дэмждэг бөгөөд Betaflight-д RPM filtering хийх боломжтой. Мөн 24KHz, 48KHz, 96KHz тогтмол PWM frequency сонголттой ба custom асаах аялгууг тохируулах боломжтой.

⚠ Анхааруулга
Firmware-ийг богино хугацааны зайтайгаар дахин флаш хийхгүй байх хэрэгтэй. Үгүй бол нислэгийн хянагч гацах эсвэл шатах эрсдэлтэй.

ESC-Configurator: https://preview.esc-configurator.com/
BLHeliSuite татах: BLHeliSuite16714903
Bluejay ESC firmware татах: A_X_5_96KHz_V0.19.hex сонгоно.

Гадаад RX/VTX холбох

Анхааруулга: UART2 порт нь анхнаасаа VTX-д холбогдсон байдаг.
Энэ нислэгийн хянагч дээр нэмэлт CRSF/SBUS хүлээн авагч, GPS, HD VTX эсвэл бусад сериал төхөөрөмжүүдийг холбох боломжтой 3 бүрэн ажиллагаатай сериал порт нөөцлөгдсөн.

Доорх зурагт (FC холболтын схем) үүнийг харуулсан байдаг.

Анхааруулга

• VTX чадал: Дамжуулагчийн чадлыг өндөр тохируулах нь илүү их эрчим хүч зарцуулж, илүү их дулаан үүсгэдэг тул нислэгийн хугацаа багасна. Дотор орчинд илүү удаан нисэхийн тулд 25~100mW чадал ашиглахыг зөвлөж байна.
• Моторын утасны холболт: Нислэгийн хянагч дээр моторын утсыг зөвхөн гагнаж холбох боломжтой. Терминал залгуур ашиглахгүй байх.
• VTX антенн: Нислэгийн хянагчийг асаахаас өмнө дүрс дамжуулах антенныг заавал холбоно уу. Эсвэл дамжуулалтын чадлыг 0 болгон тохируулж шаталтаас сэргийлнэ.

Зөвлөмжит эд ангиуд

• Дрон: Air65, Air75
• Хүрээ: Air65, Air75, Meteor65, Meteor65 Pro, Meteor75 Pro
• Мотор: 0702 / 0702SE, 0802 / 0802SE, 1102
• Хүлээн авагч: ELRS Lite Receiver, ELRS Nano Receiver

Савлагаанд багтсан зүйлс
1 × Air Brushless Flight Controller
1 × 2.4G антенн (зөвхөн 5IN1 хувилбар)
1 × Type-C to SH1.0 адаптер
1 × SH1.0 4-Pin адаптер кабель
1 × 5.8G VTX антенн
1 × BT2.0 U Whoop кабель пигтейл | 40мм
4 × M1.4*4 өөрөө өрөмдөгч шураг
4 × Чичиргээ шингээгч бөмбөг

Air65 — Шинэ үеийн хөнгөн жингийн хаан

Air65 нь Meteor цувралаас илүү хүчирхэг, илүү хөнгөн жингийн шийдэл болж шинэчлэгдэн гарлаа. Зөвхөн 17.3г жинтэй боловч хурд, уян хатан байдал, удирдлагын нарийвчлалын шинэ түвшинг санал болгодог. Air Canopy, Air65 Brushless Whoop Frame, Air Brushless Flight Controller (5IN1) зэрэг бүрэлдэхүүн хэсгүүдээр тоноглогдсон бөгөөд LAVA 1S 260/300mAh батерейгаар сонголтоо өргөтгөх боломжтой.

2025 оны 1-р сарын 3-наас эхлэн Racing болон Freestyle хувилбарууд бүгд Air Brushless FC (5IN1) болон 0702SE II Brushless Motor-оор тоноглогдож, нислэгийн гүйцэтгэл эрс сайжирсан.

Онцлох шинжүүд

• 65мм Indoor Whoop — Racing болон Freestyle хувилбарууд
• Air Brushless Flight Controller (5IN1) — G473 процессор, ICM42688P гироскоп, ELRS 2.4G RX, 25–400mW VTX, ESC, OSD бүгд нэгтгэсэн
• 0702SE II Brushless Motor — Racing (27000KV), Freestyle (23000KV), Champion (30000KV)
• Z-Folding LAVA батерей — жингийн хязгаарыг тултал бууруулсан
• 65мм фрэйм, canopy, пропеллерийн олон өнгөний сонголт

Техникийн үзүүлэлтүүд – Air65 Brushless Whoop Quadcopter

• Жин: 17.3 г (Racing & Freestyle хувилбар)
• Wheelbase: 65 мм
• Фрэйм: Air65 Frame
• Canopy: Air Canopy
• FC & ESC: Air Brushless Flight Controller (5IN1 хувилбар)
• VTX: Суурилуулсан 5.8G 25mw~400mw VTX
• Камер: C03 Camera
• Мотор:
  • Racing: 0702SE II | 27000KV
  • Freestyle: 0702SE II | 23000KV
  • Champion: 0702 II | 30000KV
• Пропеллер:
  • Racing & Champion: GF 1219S 3B
  • Freestyle: HQ 31мм Ultralight
• Батерейн холбогч: BT2.0 U Cable Pigtail
• Зөвлөмжит батерей: LAVA 1S 260/300mAh
• Нислэгийн хугацаа (4.35V–3.3V): ~4 мин (LAVA 260mAh)
• RX хувилбар: Суурилуулсан ELRS 2.4G

Тайлбар
Air65 нь FPV нислэгийн хурд, маневрын хязгаарыг давж гарахыг зорьсон ахисан түвшний нисгэгчдэд зориулан бүтээгдсэн. Хэрэв та FPV-д шинээр орж байгаа эсвэл зөвхөн зугаа цэнгэлийн зориулалтаар нисэх бол Meteor65 Pro-г сонгохыг зөвлөж байна. Meteor65 Pro нь илүү бат бөх, гагнуур шаардлагагүй бөгөөд эхлэгчдэд илүү тохиромжтой туршлага санал болгодог.

Flight Controller ба ESC

Air65 нь шинэчлэгдсэн Air Brushless Flight Controller (5IN1)-оор тоноглогдсон. Энэ нь илүү өндөр тооцоолох чадал, хурдан хариу үйлдэл үзүүлэх G473 процессор-той бөгөөд Meteor65-д ашигладаг F411-ээс илүү том дэвшил юм.

• Жин: Зөвхөн 3.6 г
• Бүтэц: FC, ESC, OSD, VTX, RX бүгдийг нэг цул хэлбэрт нэгтгэсэн тул угсралт, засвар үйлчилгээ хялбар
• Гиро: Салбартаа тэргүүлэгч ICM42688P
• OSD чип: Тусгай микро хэмжээтэй OSD чип
• UART порт: Олон UART порттой тул нэмэлт функц өргөтгөхөд уян хатан
• Давуу тал: Илүү жигд, хурдан удирдлага, нарийвчлалтай хариу үйлдэл, Racing болон Freestyle FPV-д төгс нийцнэ

Шинэчлэгдсэн Air Canopy

Air65 нь ердөө 1.45 г жинтэй C03 FPV Micro Camera-гаар тоноглогдсон бөгөөд илүү чанартай, тод, хурц дүрс дамжуулна.

Шинэчилсэн Air Canopy-гийн бүтэц нь илүү уян хатан, цохилт даах чадвартай, бат бөх болсон.

• Уян хатан байдлыг нэмэгдүүлсэн: Суналт болон нугаралтыг илүү сайн даах чадвартай тул хагарах магадлал эрс багассан.
• Цохилт шингээх чадвар: “Explosion resistance” буюу цохилтын энерги шингээх чадвар сайжирч, угсралт хийхэд илүү хялбар болсон.
• Камерын нийцтэй байдал: Micro болон Nano Analog төрөл бүрийн камер суурилуулах боломжтой.
• Өнцгийн тохируулга: 25°-аас 50° хүртэл тохируулах боломжтой.

Энэхүү шинэ canopy нь Air65-д freestyle болон racing нислэгийн аль алинд нь дээд амжилт руу тэмүүлэхэд тусалж, эвдрэл гэмтлийн талаар санаа зовох хэрэггүй болгодог.

Хөдөлгүүрийн систем

Шинэчлэгдсэн 0702SE II brushless моторууд-аар тоноглогдсон Air65 нь хөдөлгүүрийн хүч болон гүйцэтгэлийг шинэ түвшинд хүргэнэ. Racing болон Freestyle аль ч хувилбар нь онцгой агшингийн хариу үйлдэл болон өгсөлтийн чадварыг хадгалж, уралдааны зам болон freestyle нислэгийг төвөггүй эзэмшихээр бүтээгдсэн.

• Racing Version – 0702SE II | 27000KV мотор ашиглаж, түлхэлт-жингийн харьцааг 12.7%-иар өсгөн 5.82:1 болгосон. Энэ нь тэсрэлт мэт хурдыг бий болгодог.
• Freestyle Version – 0702SE II | 23000KV мотор ашиглаж, түлхэлт-жингийн харьцааг 13%-иар нэмэгдүүлэн 5.26:1 болгосон. Илүү шингэн, нарийн удирдлагатай нислэгийг хүсэгчдэд тохиромжтой.
• Сэнсийн сонголт – GF 1219S 3B болон HQ 31мм 3B сэнснүүдтэй хослуулснаар хурд ба маневрын чадварыг төгс тэнцвэржүүлнэ.

Air65 Frame – Хэт хөнгөн бүтцийн шинэ түвшин

Air65 Frame нь 65мм хэмжээтэй 1S Whoop дроны жинг бууруулах зорилготой бүтцийн томоохон шинэчлэл юм. DIY сонирхогчид болон мэргэжлийн нисгэгчдийн саналд тулгуурлан, өмнөх Meteor65 Micro Frame-ийг шинэчилж, жинг 3.64г-аас 2.67г хүртэл бууруулсан.

Гол сайжруулалт

• Жингийн хөнгөрөлт – 26.6% жингийн бууралт, нислэгийн хугацаа болон маневрын чадамжийг сайжруулна.
• Маш бат бөх бүтэц – Хөнгөн жинтэй ч хатуулаг, тэсвэртэй байдлаа хадгалсан.
• Шинэ мотор бэхэлгээний загвар – Илүү найдвартай тогтоц, хурдан угсралт.
• Бага профайл дизайн – Агаарын эсэргүүцлийг багасгаж, тогтвортой нислэгийг дэмжинэ.

Өнгөний сонголт

6 өнгийн хувилбартай тул нисгэгч бүр өөрийн дроны өнгө, загварыг хүссэнээрээ тохируулах боломжтой.

Дүгнэлт: Air65 Frame нь Sub18g хэт хөнгөн 65мм 1S Whoop дроны хамгийн шилдэг сонголт бөгөөд загвар, жингийн оновчлол, бат бөх чанарыг төгс хослуулсан.

iFlight FPV Дроны Зориулсан RGB LED Модуль – Шөнийн Гэрэлтүүлэгтэй Цүнхний Аксессуар!

Шөнийн харанхуйд дроны цүнхээ амархан олж, эсвэл LED гэрлээр онцгой өнгө нэмээрэй! Манай интегралчлагдсан RGB LED модуль нь iFlight FPV Drone Backpack-д зориулсан төгс шийдэл юм.

Үзүүлэлтүүд (Specs):

• Гэрлийн чийдэнгийн загвар: SK6812
• Ажиллах хүчдэл: 2–6S (HV баттерей ашиглахыг зөвлөдөггүй)
• Холболт: XT60
• Эрчим хүчний хэрэглээ: 0.04W (standby), 1.2W (MAX)
• Ажиллах хугацаа: 25–30 цаг (6S 1300mAh баттерейгаар)
• Өнгө: RGB олон өнгө
• Хүчдэлийн хамгаалалт: Баттерейн хүчдэл 3.6V-оос доош буухад автомат унтарна.

Савлагаанд багтсан зүйлс:

• 1 × RGB LED модуль

Nazgul XL5 V1.1 ECO Фрэймийн иж бүрдэл (5" Freestyle Frame)

Nazgul XL5 нь 5 инчийн FPV фристайл дронд зориулагдсан бат бөх, чичиргээг хамгийн бага түвшинд барих зориулалттай өндөр чанарын карбон фрэйм юм. 2207 мотортой хослуулснаар 5 инчийн сэнсийг хамгийн үр дүнтэй удирдах боломжтой.

Тайлбар: Nazgul XL5, XL5 ECO болон Nazgul5 V3 нь ижил фрэймийн иж бүрдэл ашигладаг.

Онцлог

• 5" хувилбар нь 5.1" хэмжээтэй сэнстэй нийцтэй.
• 30.5x30.5 болон 20x20 хэмжээтэй электроник стэкийг суурилуулна.
• DJI O3 HD системтэй бүрэн нийцтэй.
• 5мм зузаантай гар нь илүү бат бөх байдлыг хангана.
• True-X алдартай зохион байгуулалт.
• LED гэрэлтдэг лого.
• TPU материалтай хамгаалалтын булангууд.
• Easy-Swap гарын загвар – хялбар солих боломжтой.

Үзүүлэлтүүд

• Бүтээгдэхүүний нэр: Nazgul XL5 V1.1 ECO Frame Kit
• Геометр: True-X
• Дугуйн суурийн зай (Wheelbase): 245 мм
• Хэмжээ (L×W×H): 173 × 173 × 36.5 мм
• Биеийн өндөр: 33.5 мм
• Гарын зузаан: 5 мм
• Доод хавтангийн зузаан: 2.5 мм
• Дээд хавтангийн зузаан: 2 мм
• Дээд хавтангийн (Upper Plate) зузаан: 3 мм
• Нислэгийн стэкийн дээд өндөр: 22 мм
• VTX дээд өндөр: 29 мм
• Моторын суулгалт: 16 × 16 мм
• VTX суулгалт: 30.5 × 30.5 φ3мм / 25 × 25 φ1.6мм / 20 × 20 φ2мм
• Жин: 233 г (TPU эд анги ороогүй жин)

Савлагаанд багтсан зүйлс

• 1 × Nazgul XL5 V1.1 ECO Frame Kit
• 1 × GoPro TPU суурь
• 1 × Шрупны багц
• 4 × TPU гарын хамгаалалт
• 1 × Доод хавтангийн урд TPU хамгаалалт
• 1 × Доод хавтангийн хойд TPU хамгаалалт
• 1 × Гулсахаас хамгаалсан баттерейн дэвсгэр
• 4 × Моторын утасны хамгаалалтын хоолой
• 2 × Баттерейн тууз (20×250 мм)

Зөвхөн Anti Spark Filter хувилбарт:

• 1 × Anti Spark Filter (Version 1)

Фрэймийн угсралтын гарын авлага иж бүрдэлд багтсан бөгөөд мөн онлайнаар үзэх боломжтой.

Манай шинэ BLITZ Stack нь iFlight BNF дронуудад ашиглагддаг бөгөөд хамгийн сүүлийн үеийн өндөр үзүүлэлттэй шийдэл юм. Хэт хурдан AT32F435 MCU, 2-6S батерейд зориулсан хүчирхэг 55A ESC, 30.5x30.5 мм суурилуулах загвар нь таны шинэ фрэймд төгс тохирно.
Сайжруулсан хэлхээний загвар, илүү чанартай эд ангиуд, бага цахилгаан шуугиан! DJI HD VTX холбогчтой (Plug-and-Play, гагнуур шаардлагагүй), FC LED заагч болон LC шүүлтүүртэй.

FC техникийн үзүүлэлт

• MCU: AT32F435RGT7
• Gyro: ICM42688
• Барометр: DPS310
• OSD чип: AT7456E
• Flash: 32MB (Blackbox бичлэг)
• UART порт: 6
• Моторын гаралт: 4x (SH1.0 холбогч)
• I2C serial: SDA / SLA pads
• VTX протокол: Smartaudio / IRC Tramp дэмждэг
• LED хянагч: Тийм
• Дуугарагч (Beeper pad): Тийм
• Firmware зорилт: IFLIGHT_BLITZ_ATF435
• Суулгах хэмжээ: 30.5 × 30.5 мм / 4 мм нүх
• Хэмжээ: 36.5 × 35 мм
• Жин: 7.8 г
• BEC: 5V 2.5A / 9V 2A

ESC техникийн үзүүлэлт

• Суулгах хэмжээ: 30.5 × 30.5 мм / Φ4мм
• Жин: 14.7 г
• Дэмждэг оролт: 2-6S LiPo
• MCU: BB21
• Тогтмол гүйдэл: 55 Ампер
• Дээд гүйдэл (Burst): 65 Ампер
• Гүйдлийн мэдрэгч: Тийм
• BEC: Үгүй
• Current rate: 200
• Дэмждэг протоколууд: DShot150/300/600, MultiShot, OneShot гэх мэт
• Target: Q-H-25 16.7 (BlheliS) / Bluejay Q-H-50 (Bluejay) / Q-H-25 - Bluejay, 0.16, 24kHz

Савлагааны жагсаалт

• 1 x BLITZ ATF435 Flight Controller
• 1 x BLITZ E55S 4-IN-1 2-6S ESC
• 1 x ATF435 Flight Controller утасны багц
• 1 x Силикон резинэн втулк (grommets)

Сайжруулсан хэлхээний бүтэц, илүү чанартай эд анги ба бага цахилгаан шуугиан!

• DJI HD VTX холбогч (Plug-and-Play / Гагнуур шаардлагагүй)
• FC LED заагч – алдааг илрүүлэхэд хялбар.
• LC шүүлтүүртэй.

FC техникийн үзүүлэлт

• MCU: STM32F722
• Gyro: ICM42688
• Барометр: DPS310
• OSD чип: AT7456E
• Flash: 32MB (Blackbox бичлэг)
• UART порт: 6
• Моторын гаралт: 4x (SH1.0 холбогч)
• I2C serial: SDA / SLA pads
• VTX протокол: Smartaudio / IRC Tramp дэмждэг
• LED хянагч: Тийм
• Дуугарагчийн холболт (Beeper pad): Тийм
• Firmware зорилт: IFRC-IFLIGHT_BLITZ_F722
• Суулгах хэмжээ: 30.5 × 30.5мм / 4мм нүхтэй
• Хэмжээ: 36.5 × 35 мм
• Жин: 7.8г
• BEC: 5V 2.5A / 9V 2A

Холболтын зөвлөмж

• UART 1: VTX HD / Аналог
• UART 2: Хүлээн авагч
• UART 3/4/5: GPS болон бусад датчик
• UART 6: ESC Телеметр

ESC техникийн үзүүлэлт

• Суулгах хэмжээ: 30.5 × 30.5мм / Φ4мм
• Жин: 14.7г
• Дэмждэг оролтын хүчдэл: 2-6S LiPo
• MCU: BB21
• Тогтмол гүйдэл: 55 Ампер
• Дээд гүйдэл: 65 Ампер (Burst)
• Гүйдлийн мэдрэгч: Тийм
• BEC: Үгүй
• Current rate: 200
• Дэмждэг протоколууд: DShot150/300/600, MultiShot, OneShot зэрэг
• Target: Q-H-25 16.7 (BlheliS) / Bluejay Q-H-25 (Bluejay)

Савлагааны жагсаалт

• 1 x BLITZ F7 V1.2 Flight Controller
• 1 x BLITZ E55S 4-IN-1 45A 2-6S ESC
• 1 x Боолтын иж бүрдэл

iFlight FPV Дроны Үүргэвч V2 – Шинэчилсэн Загвар

iFlight-ийн шинэчлэгдсэн FPV дроны үүргэвч нь таны тоног төхөөрөмжийг аюулгүй, тохиромжтой зөөвөрлөх төгс сонголт юм. Дээд ба доод хоёр давхаргатай үндсэн тасалгааг багтаасан 6 хадгалах хэсэгтэй бөгөөд дээрх давхарт удирдлага, доод давхарт салдаг дотор ууттай DSLR камер байрлуулах боломжтой. Дотоод халаас нь файлууд, таблет болон зөөврийн компьютер хадгалахад тохиромжтой.

Солигддог хуваалт ашиглан тоног төхөөрөмжийн хэмжээнд тохируулан зайг өөрчлөх боломжтой. PU бүрээстэй ус, шороо, урагдалд тэсвэртэй даавуугаар хийгдсэн тул гадны нөхцөлөөс айх хэрэггүй.

Онцлог Шинжүүд

1. Хамгаалалтын Систем
PU бүрээстэй усны хамгаалалттай даавуу нь цацрагаас хамгаалж, урагдахад тэсвэртэй. YKK усны хамгаалалттай цахилгаан нь нэг гараар нээж хаахад хялбар бөгөөд таны тоног төхөөрөмжийг найдвартай хамгаална.

2. Бүрэн Нээлттэй Дизайн
Урд flap нь 180° нээгддэг тул доторхийг бүхэлд нь харах, тоног төхөөрөмжөө хурдан шалгах боломжтой.

3. Зай Талбайн Аварга
Дээрээ удирдлагад зориулсан хатуу хураалттай хурдан нэвтрэх хэсэгтэй. Дотор нь DIY хуваалттай уян хатан зохион байгуулалт хийж болно. Мөр, хажуу болон бүсийн жижиг халаастай.

4. Гадна Бэхэлгээ
Дронд зориулсан хурдан бэхэлгээний талбай болон олон төрлийн гадаад холболтын цэгтэй.

5. Мэргэжлийн Зөөвөрлөх Систем
3D-бүсэлхий дэмжлэгтэй, арын хэсэг нь бат бөх, агаар нэвтрүүлэх торон давхарга болон өргөн дэртэй мөрөвч нь удаан хугацаанд зүүхэд тав тухыг нэмэгдүүлнэ.

6. Дэлгэрэнгүй Давуу Тал
Зузаан арьсан суурь нь элэгдэлд тэсвэртэй. Муруй цахилгаан татагч нь солиход хялбар. Тээшний бүсэд суурилуулах боломжтой бөгөөд том хажуугийн нээлхийтэй.

Үзүүлэлтүүд

• Жин: 2.95 кг
• Багтаамж: 35 литр
• Хэмжээ: 38 × 22 × 54 см
• Өнгө: Хар
• Материал: PU бүрээстэй даавуу
• Хувийн эд зүйл хадгалах: Боломжтой
• Төрөл: Үүргэвч
• Усны хамгаалалт: Тийм

Савлагаанд багтсан зүйлс

• 1 x iFlight FPV Drone Backpack V2

Skyviz нүдний шил нь анхны mecha загварын, өндөр интеграцтай FPV аналог нүдний шил бөгөөд салдаггүй хүлээн авагч болон эвхэгддэг антенны загвар бүхий авсаархан, эргономик бүтэцтэй.

Энэхүү нүдний шил нь гуравдагч этгээдийн HD хүлээн авагчтай ажиллах зориулалт бүхий холбох суурьтай бөгөөд VRX, AV болон HDMI оролтыг дэмждэг. Хэрэглэгчдэд энгийн, ойлгомжтой UI болон интуитив удирдлагууд, 100Hz давтамжтай хоёр Micro-OLED дэлгэц нь гайхалтай тод, тасралтгүй дүрсийг хүргэдэг.

7 элементийн асферик линзийн систем нь муруйлтгүй, өндөр нягтралтай дүрсийг дэлгэцийн торны эффектгүйгээр үзүүлдэг ба харааны диоптр тохируулах боломжтой.

Онцлог Шинжүүд

🔸 Төгс дүрсний гүйцэтгэл

• Хоёр Micro-OLED дэлгэц (0.49 инч, 1920×1080p, 100Hz)
• 7 элементийн асферик линз – муруйлтгүй, супер тод дүрс
• Диоптр тохиргоо: -7D ~ +2D, Нүдний хоорондын зай: 56–72мм

🔸 Модуляр хүлээн авагч ба оролтын уян хатан байдал

• Суулгагдсан аналог хүлээн авагч
• Гуравдагч этгээдийн HD хүлээн авагчтай нийцтэй (VRX, AV-IN, HDMI-IN дэмжинэ)

🔸 Дэлгэцийн уян хатан тохиргоо

• Race / Freestyle харах горимууд
• Дэлгэцийн өнгө, тод байдал, хурц байдал, контрастын нарийн тохируулгууд
• Хэмжээ харьцаа: 16:9 / 4:3

🔸 Хэрэглээний нэмэлт боломжууд

• DVR бичлэг / дахин тоглуулах
• Хүчдэл харуулах, калибровк хийх
• Хятад / Англи хэлний дэмжлэг

🔸 Тав тух ба хувийн тохиргоо

• Сэнсний гараар удирдах тохируулга (хурдтай хамт)
• LED өнгийг өөрчлөх боломж

Үзүүлэлтүүд

Хэмжээ: 174.5 × 101.6 × 69.5 мм (антен эвхээтэй)

Жин: Ойролцоогоор 300 грамм (толгойн бүчтэй)

Дэлгэцийн хэмжээ: 0.49 инч (тус бүр)

Нягтаршил: 1920 × 1080 (тус дэлгэц бүр)

Давтамж: Хамгийн ихдээ 100Hz

FOV: 44°

IPD тохиргоо: 56 – 72 мм

Диоптр тохиргоо: -7.0D ~ +2.0D

Хэмжээний харьцаа: 16:9 / 4:3

Хүлээн авагч: Суулгагдсан

Хэлний сонголт: Хятад, Англи

Тэжээлийн оролт: 2S ~ 6S LiPo (DC4.5 оролт)

HDMI оролт: Micro HDMI

AV оролт: 3.5мм

DVR бичлэг: MP4 формат, 30 FPS (CVBS)

Aнтенны төрөл: Бүх чиглэлтэй шугаман туяатай

SD карт дэмжих: microSD (64GB хүртэл)

Ажлын температурын хүрээ: -10°C ~ 40°C

Нийцтэй байдал:

Энэхүү хувилбар нь HDZERO нүдний шил эсвэл аналог нүдний шил дээр HDZERO модуль нэмэх шаардлагатай.
DJI удирдлага болон DJI нүдний шилтэй тохирохгүй.

Тайлбар:

Mach R5 Sport нь уралдааны нисгэгчдэд зориулан өндөр чанартай угсармал FPV дрон санал болгож буй бөгөөд, DIY тохируулгыг дэмжих боломжтой. Карбон хавтан болон хуванцар эд ангиудыг ашигласнаар дотоод бүтэц илүү оновчтой, хөнгөн болсон бөгөөд, тогтвортой байдал мэдэгдэхүйц сайжирсан.
Дотоод зохион байгуулалт нь тоноглолыг логик байрлалд суурилуулах боломжийг олгож, ослын үеийн эвдрэл, гэмтлийн эрсдэлийг бууруулдаг.

Шинэчлэлүүд:

• 2024.06.07: Хар өнгийн канопын шинэчлэл. (Энэ өдрөөс хойшх BNF-д нэмэлт хар каноп дагалдана)
• 2024.06.21: Дунд хавтан (Upper Plate) хоёр хувилбартай болсон бөгөөд санамсаргүй байдлаар илгээгдэнэ.

Онцлох шинж чанарууд: Хөнгөн, авсаархан бүтэц

• 5 инчийн угсармал дрон бөгөөд жин ердөө 300 грамм
• Канопын дотор бүх эд ангиуд онцгойгоор зохион байгуулагдсан
• Жин хэмнэж, нийт хэмжээг багасгасан

Шинэ бүтээл – Түргэн салдаг агаарын бүрхүүл

• Аэродинамикийн тооцооллоор бүтээгдсэн
• Хялбар солих түгжээтэй, ганц эргүүлэлтээр суулгаж/салгаж болно
• Дотоод электроникийг тоос, чийгнээс хамгаална

Хэрэглэхэд хялбар шийдэл

• Батерейны залгуур пропеллерт цохигдохоос хамгаалсан
• Суулгагдсан LHCP антенн нь гадна төрхийг сайжруулж, хамгаалалтыг нэмэгдүүлнэ
• Хүлээн авагчийг урд байрлуулсан тул солиход амархан
• LED гэрлийн хамгаалалтын суваг бүхий шинэ утасны хамгаалалттай

DIY тохируулга хийх боломж

• 20×20 стандарт суурилуулалтын нүхтэй, HDZERO болон бусад VTX-тэй нийцтэй
• Антенны суурийг силикон дэвсгэрээр тохируулж болдог
• Канопын бүрхүүл нь TPU болон карбон хавтангаар хийгдсэн, 6 боолтоор сольж болдог

Үзүүлэлтүүд:

• Бүтээгдэхүүний нэр: Mach R5 Sport 6S HDZero
• FC (нислэгийн хянагч): BLITZ Mini F722
• ESC: BLITZ E55R 2–6S 55A 4-IN-1 ESC
• Видео дамжуулалт: HDZero Race V3 VTX
• Камер: HDZero Nano 90 CAM
• Рам (рамын хэмжээ): 210мм
• Мотор: R5 2207 2050KV
• Пропелер: Nazgul R5 V2
• Жин: 300г
• Хөөргөх үеийн жин: ~525г (6S 1400mAh батерейтай)
• Хэмжээ (Урт × Өргөн × Өндөр): 148×148×51 мм
• Хамгийн их хурд: 208 км/цаг
• Хамгийн их хөөрөх өндөр: 6000 м
• Хамгийн их хөвөх хугацаа: ~12 минут (ачаагүй, 6S 1400mAh батерейтай)
• Салхины тэсвэрлэлтийн түвшин: 6-р зэрэглэл
• Температурын ажлын хүрээ: -10°C ~ 40°C
• Антенн: LHCP, 1 ширхэг
• GNSS: Байхгүй

HDZero Race V3 VTX Үзүүлэлтүүд:

• Антенн интерфэйс: IPEX
• Оролтын хүчдэл: 4–12V
• Гаралтын чадал: 25mW, 200mW
• Давтамж: 5.725–5.850GHz
• FC протокол: Smart Audio / MSP
• Жин: 5.5г
• Суурилуулалтын хэмжээ: 20×20мм, M4
• Хэмжээ: 32×28×5мм

Сав багцад багтсан зүйлс:

• 1 × Mach R5 Sport 6S HDZero BNF
• 1 × Батерейн оосор
• 2 хос R5 пропелер
• 1 × Батерейн дэвсгэр

Чухал тэмдэглэл:

Бүх iFlight-ийн BNF бүтээгдэхүүнүүдийг тээвэрлэхээс өмнө туршиж баталгаажуулдаг.

Хэрэв тээвэр хүлээн авсны дараа асуудал гарвал дараах хаягаар шууд холбогдоно уу:
📧 www.iflightrc.freshdesk.com

Санамж:

1. iFlight бүтээгдэхүүнүүдийг зөвхөн иргэний зориулалтаар ашиглана.
2. Цэргийн болон террорист ажиллагаанд шууд болон шууд бусаар ашиглахыг хориглоно.
3. iFlight-ийн түншүүд экспортын хяналт болон хоригтой холбоотой хууль, журмыг чанд мөрдөх ёстой.

Бүрэн нөхцөл, бодлогыг эндээс үзнэ үү:
🔗 https://shop.iflight.com/Export-Policy-info

iFlight ирээдүйн механик гоо зүйгээс урам авч,

MACH R5 SPORT-ыг бүтээсэн нь

мэргэжлийн шинж, хурдыг илэрхийлсэн "интуитив" хийц бүхий дрон таны өмнө нээгдэж байна.

MACH R5 SPORT бол зөвхөн нисгэх мэдрэмжийг биш,
бас үзэмж, дүр төрхийг илэрхийлсэн шинэ үеийн уралдааны дрон юм.

Та уралдаанд ялж, үзэгчдийн харааг ч бас эзэмдэхэд бэлэн үү?

10 жилийн ойд зориулсан загвар хязгаарлагдмал тоогоор худалдаалагдаж байна!

Анхаарна уу: 10 жилийн ойн BNF хувилбарын каноп дээрх хөх хэсэг нь наалт бөгөөд хэрэглэгч уг наалтыг хүлээн авсны дараа өөрөө наах боломжтой.

Тайлбар:

Mach R5 Sport нь FPV уралдааны нисгэгчдэд өндөр чанартай, бүрэн угсарсан дроныг санал болгож, DIY тохируулгын боломжийг ч хадгалсан загвар юм. Нүүрстөрөгчийн хавтан ба хуванцар эд ангиуд ашигласнаар дотоод бүтэц эрс сайжирч, засвар үйлчилгээ хялбар, жинг бууруулсан бөгөөд нийт тогтвортой байдлыг сайжруулсан байна. Хэмжээлсэн зохион байгуулалт нь электрон эд ангиудыг ослоос хамгаалахад оновчтой байрлуулах бололцоог бүрдүүлдэг.

Тээвэрлэлтийн анхааруулга:

Сүүлийн экспортын бодлогын шаардлагын дагуу BNF хувилбарууд агаарын шуудангаар явуулах боломжгүй болсон. Зөвхөн карго экспрессээр илгээгдэнэ. Тиймээс BNF худалдан авсан тохиолдолд нэмэлт экспресс хүргэлтийн төлбөрийг төлнө.

Шинэчлэлийн бүртгэл (Changelog):

• 2024.06.07: Хар каноп нэмэгдсэн
• 2024.06.25: 10 жилийн ойн каноп шинэчлэгдсэн
• 2024.06.21: Дунд хавтангийн 2 хувилбар санамсаргүйгээр илгээгдэнэ
• 2024.09.26: 10 жилийн ойн Sharkfin TPU материалаар хийгдсэн
• 2025.04.10: FC ба ESC хоёр төрлийн хувилбартай (BLITZ эсвэл Borg)

Онцлох Шинжүүд: ✔ Хөнгөн жин, авсаархан хийц

• Зөвхөн 300 грамм жинтэй 5 инчийн сайн зохион бүтээгдсэн дрон
• Бүрэн дотор бүтэцтэй каноп нь эд ангиудыг төгс байршуулж, жинг бууруулна

✔ Инновацлаг хурдан салдаг каноп

• Агаарын эсэргүүцлийг бууруулсан хийцтэй
• Богино хугацаанд солих боломжтой түгжээтэй
• Шороон болон чийгнээс электрон эд ангиудыг хамгаална

✔ Хэрэглэгчдэд ээлтэй дизайн

• Баттерей залгуурын хамгаалалттай, пропеллер мөргөхөөс сэргийлнэ
• Дотор байрласан антенн нь хамгаалалт ба гадаад үзэмжийг сайжруулна
• Хүлээн авагчийг солиход хялбар урд байрлалын суурь
• LED тууз суурилуулах хамгаалалтын хоолойтой

✔ DIY тохируулгын орон зай

• 20×20mm стандарт суурилуулалтын нүхтэй, HDZERO болон бусад VTX-д тохиромжтой
• Антенны сууринд силикон дэвсгэр нэмэх боломжтой
• Канопыг 6 боолтоор хялбархан салгаж солих боломжтой

Яагаад уралдааны дронууд 3D хэвлэсэн эд анги, нүүрстөрөгчийн хавтан ашигладаг вэ?

Хэдийгээр эдгээр дронууд мэргэжлийн тэмцээнүүдэд ашиглагддаг ч харагдах байдал нь заримдаа бүдүүн бараг мэт санагддаг.

Тэгвэл нисгэгчийн чадвар, мэргэжлийн түвшин-ийг харуулсан гайхамшигтай хийцтэй, цогц уралдааны дроныг хэрхэн бүтээж болох вэ?

Нэгдсэн, Интеграцчилсан Канопын Загвар

Mach R5 Sport нь шинэ бүтээцийн канопын хийцтэй –
дотоод бүтэцтэй тусгаарлагдсан бөгөөд
сотонгуудын багцаар туршигдсан.

Энэхүү шийдэл нь агаарын эсэргүүцэл ба үймээн үүсгэх урсгалыг бууруулж,
өндөр хурдтай нислэгийн гүйцэтгэлийг сайжруулснаар
уралдааны талбарт ноёлох боломжийг олгоно.

Бүрэн хаалттай канопын хийц

• Нисгэгчид нүүрстөрөгчийн хавтанг солих боломжтой
• “Классик хийц” болон “Граффити хэв маяг”-тай загваруудаас сонгох
• 6 боолт л тайлснаар канопыг хялбар солих боломжтой
• Энгийн солих системээр DIY тохируулга хийхэд хялбар

Нуугдмал VTX Антенн Үр дүнтэй хамгаалалт, хүчирхэг дохио

Шинэчлэгдсэн антенн нь
томоохон хэмжээний уралдаанд ашиглахад тохиромжтой, маш хүчтэй дохио дамжуулалтыг хангана.

Каноп дотор суурилуулсан VTX антенн нь
пропеллерийн цохилтоос хамгаалагдаж,
өөрийн гүйцэтгэлийг илүү өндөр түвшинд хүргэдэг.

Үзүүлэлтүүд:

• Бүтээгдэхүүний нэр: Mach R5 Sport 6S Analog
• FC (Нислэгийн хянагч): BLITZ Mini F722 эсвэл Borg 5S RX
• ESC: BLITZ E55R эсвэл Borg 60R
• Видео дамжуулалт: BLITZ Force VTX 600mW
• Рамны тэнхлэг хоорондын зай: 210мм
• Мотор: R5 2207 2050KV
• Пропеллер: Nazgul R5 V2
• Жин: 300г (Каноптой) / 310г (Lite)
• Нислэгийн нийт жин: 525г (Каноп) / 535г (Lite) (6S 1400mAh баттерейтай)
• Хэмжээ (Урт × Өргөн): 148 × 148 мм
• Өндөр: 51мм (Каноп) / 37мм (Lite)
• Хамгийн дээд хурд: 240 км/цаг
• Хамгийн өндөр хөөрөлт: 6000м
• Хөвөх хугацаа (ачаалалгүй): ~12 минут
• Салхины эсэргүүцлийн түвшин: Түвшин 6
• Температурын хүрээ: -10°С ~ 40°С
• Антенн: Нэг ширхэг
• GNSS: Байхгүй

Видео дамжуулалтын нэгж – BLITZ Force VTX 600mW

• Гаралтын хүч: PIT/25mW/200mW/400mW/600mW
• Оролтын хүчдэл: 5V
• Ажиллах гүйдэл:
  • • PIT: ≤80mA
    • 25mW: ≤280mA
    • 100mW: ≤405mA
    • 400mW: ≤485mA
    • 600mW: ≤575mA
• Суваг: 40CH (A-B-E-F-R)
• Антенны холболт: MMCX
• Суурилуулалтын нүх: 20×20 / Φ3мм ба 25×25 / Φ2мм
• Жин: 4г (Антенгүй)
• Хэмжээ: 29 × 29мм

Сав багц:

• 1 × Mach R5 6S Sport Analog BNF
• 1 × Баттерейн оосор
• 2 хос R5 пропеллер
• 1 × Баттерейн зөөлөвч

Анхааруулга:

• Бүх iFlight BNF дронуудыг илгээхээс өмнө бүрэн туршиж шалгадаг
• Асуудал гарсан тохиолдолд iFlight хэрэглэгчийн дэмжлэг рүү нэн даруй хандана уу

Хориглосон хэрэглээ:

iFlight бүтээгдэхүүнийг зөвхөн иргэний зорилгоор ашиглана. Дараах зорилгоор шууд болон шууд бус байдлаар ашиглахыг хатуу хориглоно:

1. Цэргийн сөргөлдөөний зориулалттай
2. Террорист үйл ажиллагаанд

Түншүүд холбогдох экспортын хяналт болон хорио цээрийн хууль тогтоомжийг чанд мөрдөх ёстой. Нарийн мэдээллийг энд дарж үзнэ үү.

Тайлбар:

iFlight-ын хамгийн сүүлийн үеийн FPV дрон болох Nazgul Evoque F5 V2 нь Bind-and-Fly төрлийн дронд шинэ стандартыг тогтоож байна. Энэхүү дрон нь DJI O4 Pro Air Unit-ийг суурилуулсан бөгөөд 1/1.3 инчийн дэвшилтэт мэдрэгчтэй камер нь бага гэрэлтэй нөхцөлд ч нарийн дүрс барих чадвартай. 1080p@100fps хүртэл шууд дамжуулах өндөр чанартай дүрслэл, сайжруулсан рам ба электроник нь танд хайрцагнаас гаргаад л шууд мэргэжлийн гүйцэтгэлтэй нислэг хийх боломжийг олгоно.

Онцлох шинжүүд:

● XING2 мотортой хүчирхэг, жигд ажиллагаа

• Нэг хэсгээс бүтсэн Unibell технологи
• Титан гол тэнхлэг, NSK холхивч
• N52H соронз ба O-ring бэхэлгээ
• Илүү удаан эдэлгээтэй, осолд тэсвэртэй хийц

● Шинэчилсэн Nazgul рам – Хамгаалалт сайжруулсан

• Электроникийг шороон болон чийгтэй орчноос хамгаална
• Хажуугийн гэрэлтүүлэг, 360° TPU хамгаалалттай

● DJI O4 дамжуулалт – Өндөр нарийвчлалтай дүрслэл

• 13 км хүртэл видео дамжуулалтын зай
• 24мс хүртэл бага хоцролт
• 1080p@100fps өндөр нягтралтай дүрс дамжуулалт

● 4K дүрс тогтворжуулалт – 155° өргөн өнцгөөр

• RockSteady 3.0 тогтворжуулагчтай
• Дүрсний нарийвчлал ба үзэгчдэд мэдрэгдэх “шок” эффект

● Анти-спарк (сэлэлтээс үүсэх очны эсрэг) хамгаалалттай баттерейн залгуур

Техникийн үзүүлэлтүүд:

• Бүтээгдэхүүний нэр: Evoque F5 V2 O4 HD BNF
• FC: BLITZ Mini F722
• ESC: BLITZ Mini E55 55A 4-IN-1 2–6S
• Видео дамжуулалт: DJI O4 Air Unit Pro
• Рамны тэнхлэг хоорондын зай: 223 ± 2мм
• Мотор: XING2 2207 1750KV
• Пропеллер: Nazgul F5
• Жин: 436 ± 5г
• Нислэгийн нийт жин: 695 ± 10г (1480mAh баттерейтай)
• Хэмжээ (Урт × Өргөн × Өндөр): 190 × 136 × 36 ± 2мм
• Хамгийн дээд хурд: 190 км/ц
• Нислэгийн хамгийн дээд өндөр: 3200м
• Хамгийн урт хөвөх хугацаа (ачаалалгүй): 7.5 минут
• Хамгийн урт нислэгийн зай: 5 км
• Салхины эсэргүүцлийн түвшин: Түвшин 7
• Температурын ажлын хүрээ: -10° ~ 40°С
• Антенн: Хос антенн
• GNSS: GPS, SBAS, Galileo, QZSS, Glonass (сонголтоор)

DJI O4 Air Unit Pro Видео дамжуулалтын нэгж:

• Мэдрэгч: 1/1.3 инч
• Линз: 155° FOV
• ISO: 100–25600
• Видео нягтрал: 1080p@100fps (H.265)
• Формат: MP4
• Хамгийн их дамжуулах хурд: 130Mbps
• Тогтворжуулалт: RockSteady 3.0+
• Live View чанар: 1080p@100fps
• Ажлын давтамж: 5.170–5.250GHz ба 5.725–5.850GHz
• Хамгийн их дамжуулах зай:
• DJI Goggles 3/N3: 15 км (FCC), 8 км (CE)
• Дотоод санах ой: 4GB
• SD карт дэмжих: MicroSD (512GB хүртэл)
• Жин: 32г (камертай хамт)
• Хэмжээ: 33.5 × 33.5 × 13мм

Сав багцад багтсан зүйлс:

• 1 × Evoque F5 6S O4 HD BNF
• 2 × Антенн
• 1 × Баттерейн зөөлөвч
• 4 × Пропеллер (хосоор)
• 1 × Баттерейн оосор

Анхаарах зүйлс:

• Бүх iFlight BNF дронуудыг тээвэрлэлтийн өмнө бүрэн туршиж шалгадаг.
• Асуудал гарсан тохиолдолд шууд iFlight хэрэглэгчийн үйлчилгээ рүү хандана уу.

Хориглосон хэрэглээ:

• iFlight бүтээгдэхүүнүүдийг зөвхөн иргэний зориулалтаар ашиглана. Дараах хэрэглээг хатуу хориглоно:
• Цэргийн зорилгоор
• Террорист үйл ажиллагаанд
• Хориглосон улсад экспортлох
• Дэлгэрэнгүйг энд дарж үзнэ үү.

Тохирох төхөөрөмжүүд:

• DJI Goggles 3 / N3 + FPV Remote Controller 3
• DJI Goggles 2 / Integra + FPV Remote Controller 2
• Эсвэл дронд тохирох өөр удирдлагатай байх
  → Нислэгийн хянагчийг SBUS протоколд тохируулсан байх шаардлагатай.

Nazgul XL5 ECO нь 5 инчийн стандарт freestyle дрон бөгөөд гүйцэтгэл ба үнэ цэнийг дахин тодорхойлж байна. ATF435 нислэгийн хянагч, BLITZ 1.6W видео дамжуулагч (VTX), болон BLITZ E55S 2-6S 55A цахилгаан зохицуулагч (ESC)-оор тоноглогдсон тул маш сайн гүйцэтгэл ба найдвартай ажиллагааг санал болгодог. Хөнгөн бөгөөд бат бөх нүүрстөрөгчийн файбер+хөнгөн цагаан холимог бүтэцтэй, GoPro камер суурь дагалдаж ирдэг нь нислэгийн гайхалтай агшнуудыг буулгахад төгс тохирно.

Шинэчлэлтүүд

• 2024.06.28: Батерейн залгуурыг тогтмол хэлбэрт шинэчилж, дрон V1.1 хувилбарт шилжив.
• 2024.09.10: Хажуугийн хавтангуудыг анхнаасаа угсарч хүргэх болсон.

Онцлох шинж чанарууд

🔹 Хөнгөн бөгөөд бат бөх бүтэц
Нүүрстөрөгчийн файбер ба хөнгөн цагааны хослол нь камерын тоног төхөөрөмжийг хөнгөн, бат бөх байлгаж, сэнс зургийг хаахгүйгээр цэвэр дүрсийг авч чаддаг.

🔹 Оч үүсэхээс хамгаалсан шүүлтүүр (Anti-Spark Filter)
Батерей залгахад үүсдэг очийг багасгах хамгаалалттай. Энэ нь XT60 залгуурын эдэлгээг уртасгаж, цахилгаан хэлбэлзлээс төхөөрөмжийг хамгаална.

🔹 Хэрэглэгчдэд ээлтэй загварчлал
Оруулж өгсөн дохионы хүлээн авагч суурь, дуу чимээний дохио (buzzer) бүхий бүтэцтэй тул засвар үйлчилгээ, тохиргоо хийхэд хялбар.

🔹 DIY тохиргооны орон зай
20x20 болон 30.5x30.5 мм-ийн холбох цоорхойнуудтай, ихэнх зах зээлийн нислэгийн хянагч ба VTX системүүдтэй нийцдэг.

Үзүүлэлтүүд

• Бүтээгдэхүүний нэр: Nazgul XL5 ECO V1.1 6S Analog
• Хэлбэр: True-X
• Нислэгийн хянагч (FC): BLITZ ATF435
• Цахилгаан зохицуулагч (ESC): BLITZ E55S 4-IN-1
• Видео дамжуулагч (VTX): BLITZ 1.6W
• Рамны тэнхлэг (wheelbase): 245мм
• Мотор: XING-E Pro 2207 1800KV
• Сэнс: Nazgul F5
• Жин: 427г
• Хөөрөлтийн жин: Ойролцоогоор 652г (6S 1400mAh батерейтай)
• Хэмжээ (У/Ө/Өн): 173×173×34±2 мм
• Диагональ хэмжээ: 245мм
• Хамгийн их хурд: 190 км/ц (гараар удирдах горимд)
• Хамгийн их хөөрөх өндөр: 3200 м
• Хамгийн их хөвөх хугацаа: ~7.5 мин (ачаалалгүй 6S 1400mAh батерейтай)
• Салхины эсэргүүцэл: 7-р зэрэг
• Температурын хязгаар: -10°C ~ 40°C
• Антенн: Нэг ширхэг
• GNSS: GPS+SBAS+Galileo+QZSS+Glonass (сонголтоор)

Видео дамжуулалт

• Нэр: BLITZ 5.8G 1.6W VTX
• Гаралтын хүч: PIT / 25 / 400 / 800 / 1600 mW
• Оролтын хүчдэл: 7-34V (2S-8S)
• Ажиллах гүйдэл: 25.2V үед
  • • PIT: ≤20mA
    • 25mW: ≤65mA
    • 400mW: ≤130mA
    • 800mW: ≤150mA
    • 1600mW: ≤250mA
• Суваг: 40CH (A-B-E-F-R)
• Антенны холбогч: MMCX
• Суулгах нүхний хэмжээ: 30.5x30.5 мм (Φ3мм)
• Жин: 18.9г (Антенгүй)
• Хэмжээ: 38.5x38.5 мм

Савлагаанд багтсан зүйлс

• 1 x Nazgul XL5 ECO 6S V1.1 Analog BNF
• 1 x Антенн
• 1 x Батерейны дэвсгэр
• 2 хос Nazgul F5 сэнс

Чухал мэдээлэл

iFlight-ийн бүх BNF бүтээгдэхүүнүүдийг хүргэлтийн өмнө туршиж шалгадаг.
Хэрэв танд бараагаа хүлээн авсны дараа асуудал гарвал, шууд iFlight хэрэглэгчийн дэмжлэг-тэй холбогдоно уу.

Тэмдэглэл

iFlight бүтээгдэхүүнүүд нь зөвхөн иргэний хэрэглээнд зориулагдсан. Дараах зорилгоор ашиглахыг хориглоно:

• Цэргийн болон цэрэгтэй холбоотой үйл ажиллагаанд
• Террорист үйл ажиллагаанд

iFlight-ийн түншүүд нь экспортын хяналт болон хоригийн хууль тогтоомж, iFlight-ээс гаргасан бодлогыг чанд мөрдөх үүрэгтэй.

Хэрэв дээрх дүрэм зөрчигдвөл, iFlight нь бараа нийлүүлэхээс татгалзах, хамтын ажиллагааг цуцлах эрхтэй.

Дэлгэрэнгүй мэдээлэл: Экспортын бодлого

Удирдлагын шинэ эрин үеийг эхлүүлж байна

Team BlackSheep нь FPV дроныг хүний оюун ухаантай холбох интерфэйсийг сайжруулах чиглэлээр манлайлагч байсаар ирсэн. TBS Tango 2 нь радио удирдлагын шинэчлэлийг авчирч, хамгийн жижиг хэмжээтэй хэрнээ мэргэжлийн түвшний бүрэн хэмжээний hall sensor гимбалууд, FreedomTX (түр зуурын OpenTX салаа), хамгийн бага оролт-гаралтын хоцролт бүхий холбооны систем, USB-C цэнэглэлтэй суурилуулсан батерей, хугаршгүй олон функцтэй унтраалга зэргийг багтаасан байна. Энэ бол зүгээр нэг "тоглоомын хянагч" бус, R/C зориулалттай цоо шинэ загвар юм.

Crossfire интеграцтай анхны радио удирдлага

TBS Crossfire системийг дотроо суурилуулсан анхны радио. Энэ нь зардал, тохиргооны хугацааг багасгаж, найдвартай ажиллагааг нэмэгдүүлдэг. TBS Cloud ашиглахад бэлэн, LUA скриптүүд нь танил интерфэйсийн нэг хэсэг болсноор бүх зүйл логиктой, уялдаатай ажиллана.

Онцлох шинжүүд

• Бүтэн хэмжээтэй hall sensor гимбал
• Ball-bearing тулгууртай
• Даралтын эсэргүүцэл ба тэнцвэрийг тохируулах боломжтой
• Throttle ба pitch тохируулгатай (+/- 10 градус)
• Бага хүчдэлтэй сэт багтсан
• Нугалдаг гимбал саваа (Pro загварт л байдаг)
• Гарт эвтэйхэн, резинэн бариултай авсаархан хийц
• TBS Crossfire систем дотроо суурилуулсан
• CRSFShot: хамгийн бага хоцролт, хурдан хариу үйлдэл
• 30км хүртэлх холын зайн холболт
• Swivel-антен: хөл тавигч хэлбэрээр давхар ашиглана
• 12 суваг дэмждэг
• 5000mAh 1S LiPo батерей, USB-C 2A хурдан цэнэглэгчтэй (2.5 цагт бүрэн цэнэглэнэ)
• Хэлээр дуудан мэдээлэх, чичиргээт дохио, чихэвчний оролттой
• FreedomTX нээлттэй эх сурвалжтай үйлдлийн систем
• Дээд зэргийн хялбар 3 товч + эргэдэг залууртай навигаци
• 128x96 OLED хар цагаан дэлгэц (гэрэлтэй)
• 100+ загварын дурсамж, SD карт багтсан
• TBS Cloud дэмждэг

TBS Tango 2 Pro иж бүрдэлд орно

• 1 x TBS Tango 2 Pro
• 1 x Velvet зөөлөн цүнх (TBS логотой)
• 1 x Сэт пружин (бага даралттай)
• 2 x Throttle хязгаарлагч шураг (бариулын түлхүүртэй)
• 1 x Наадаг стикерийн багц
• 1 x Tango 2 3D түлхүүрийн оосор (зөвхөн эхний цувралд багтана)
• 1 x Хүзүүний оосор бэхэлгээ

Нэмэлт мэдээлэл ба татаж авах линкүүд

• TBS Agent M – Тохиргоо, шинэчлэлтийн хэрэгсэл
• TBS Tango 2 гарын авлага (EN)
• TBS Tango 2 гарын авлага (DE)
• 3D Print файл – хүзүүний оосор
• FreedomTX эх код
• SD картны контент (FreedomTX 1.x)
• TBS Cloud Wifi Firmware

⚠️ Анхааруулга:
Хослуулахын өмнө Crossfire дамжуулагчийнхаа firmware-ийг V2.88 буюу түүнээс дээш хувилбар болгон шинэчилнэ үү!

✨ Товч танилцуулга

TBS дахин урт зайн нислэгийн стандартыг шинэчилж байна!
Crossfire Diversity Nano RX нь TBS-ийн хамгийн хүчирхэг хүлээн авагч бөгөөд дэлхийн хамгийн жижиг жинхэнэ diversity (хос антеннтай) хүлээн авагч юм. Үүний онцлог нь нөөц тэжээлийн хэлхээ (нэмэлт 1S батерей, ороогүй) багтсан.

🔋 Beacon горим (Олох горим)

Онгоцоо гээж, олон цаг хайж байв уу?
Beacon Mode таныг аврахад бэлэн! Хүлээн авагч дээр нэмэлт 1S батерейны оролт байдаг. Нисгэгчгүй онгоцны бүх төхөөрөмж унтарсан тохиолдолд ч хүлээн авагч GPS байршил, RF дохионууд илгээж, онгоцоо олоход тусална. Батерейг нислэгийн үеэр автоматаар цэнэглэдэг.

⚙️ Үзүүлэлтүүд

• Жин:1.8г (зөвхөн хүлээн авагч)
• Хэмжээ:24мм x 18мм
• Firmware шаардлага:V2.87 буюу түүнээс дээш
• Оролтын хүчдэл:+3.3V – 8.4V
• Гаралт:8 суваг (PPM, SBUS, CRSF дэмждэг)
• Антенн:Жинхэнэ хос diversity оролттой
• Нэмэлт:Хос антенн + видео системийн шүүлтүүр

📦 Багцын агуулга

• 1x Crossfire Diversity Nano RX хүлээн авагч
• 2x Crossfire Micro хүлээн авагчийн антенн
• 1x агшдаг гуурс
• 14x 30AWG силикон холбох утас

📥 Татаж авах

• [TBS Crossfire – RED Declaration of Conformity]
• [Түргэн эхлүүлэх заавар / Ашиглах гарын авлага]
• [FCC Сертификат – Diversity RX]

📌 Crossfire Diversity Nano RX нь FPV дроны хамгийн алсын нислэгт зориулсан хамгийн жижиг, хамгийн ухаалаг, найдвартай хүлээн авагч юм. Хэрвээ та GPS эсвэл RF дохиогоор онгоцоо олох, хос антенны найдвартай холболт, урт зайн удирдлага хүсч байвал энэ бол хамгийн зөв сонголт!

TBS Crossfire Nano RX Pro бол FPV ертөнцийн стандарт хүлээн авагчийн шинэчлэгдсэн, өндөр телеметрийн чадалтай хувилбар юм. Энэхүү Pro загвар нь 500mW хүртэл телеметрийн дамжуулах чадалтай, 50 км хүртэл нислэгийн турш холболт тасрахгүй гэдгийг баталгаажуулна.

📦 Багцын агуулга:

• 1 x TBS Crossfire Nano RX Pro хүлээн авагч
• 1 x TBS Crossfire Immortal T V2 антен
• 1 x Нэмэлт агшдаг гуурс
• 6 x 30AWG силикон холбох утас (2 хар, 2 улаан, 1 цагаан, 1 шар)
• 1 x 1x4 пин холбогч

📊 Үзүүлэлтүүд:

• Жин: 0.5г (зөвхөн хүлээн авагч)
• Хэмжээ: 11мм x 18мм
• Оролтын хүчдэл: +3.3V – 8.4V
• Шаардлагатай firmware: V6.14 буюу түүнээс дээш

🚀 Онцлог давуу талууд:

• 🛰️ Хүчирхэг телеметр: 500mW дамжуулалтын чадал нь холын зайн нислэгт хэрэгтэй бүх мэдээллийг найдвартай дамжуулна.
• 🔧 Хөнгөн ба жижиг хэмжээтэй: 0.5г жинтэй тул жингийн хязгаарлагдмал FPV дронуудад хамгийн тохиромжтой.
• 📡 Immortal T V2 антен: Дохионы найдвартай барилт ба уян хатан загвар.
• 🛠️ Суулгахад хялбар: Утаснууд, пин, агшдаг гуурс багцад бүрэн багтсан.

📥 Татаж авах:

• [TBS Crossfire – RED Declaration of Conformity]
• [Quickstart гарын авлага / Ашиглах заавар]
• [FCC сертификат]

📌 TBS Crossfire Nano RX Pro бол таны урт зайн FPV төслүүдэд зориулсан найдвартай, хүчирхэг шийдэл юм. Хэрвээ та нислэгийн турш тасалдалгүй холболт, бодит цагийн мэдээ дамжуулалтыг хүсэж байвал энэхүү Pro хүлээн авагч бол төгс сонголт!

TBS нь урт зайн (LRS) системүүдийн зах зээлд хамгийн өндөр гүйцэтгэлтэй, мөн хамгийн хямд шийдлийг санал болгох зорилготой ажиллаж ирсэн. Crossfire Nano TX Starter Set-ийн гарснаар энэ зорилго бодит биелэлээ оллоо! Crossfire системд анхлан нэгдэх хамгийн төгс боломж одоо бүрдээд байна.

Багцын агуулга

• 1 x TBS Crossfire Nano TX
• 1 x X9D Lite адаптер
• 3 x TBS Crossfire Nano RX хүлээн авагч
• 3 x Crossfire Micro хүлээн авагчийн антен
• 3 x TBS Immortal T V2 антен
• 3 x Кабель ба агшдаг гуурсны иж бүрдэл

TBS Crossfire Nano TX техникийн үзүүлэлт

• Долгионы зурвас:
  • • 868MHz (Европ, ОХУ)
    • 915MHz (АНУ, Ази, Австрали)
• Оролтын хүчдэл: 6.0 – 13V
• USB холбогч: USB-C
• Эрчим хүчний хэрэглээ:
  • • 1.1W (@10mW)
    • 2W (@100mW)
• Хэмжээ: 65 x 48 x 22 мм (JR модул хэмжээтэй)
• Жин: 48г

TBS Crossfire Nano RX техникийн үзүүлэлт

• Жин: 0.5г (зөвхөн хүлээн авагч)
• Хэмжээ: 11мм x 18мм
• Firmware шаардлага: V2.25 буюу түүнээс дээш
• Оролтын хүчдэл: +3.3V – 8.4V

Онцлог давуу талууд

• Nano TX – Жижиг хэмжээтэй ч хүчирхэг, багтаамжтай, хөнгөн
• Immortal T V2 антен – Бат бөх, уян хатан, урт зайнд маш сайн дохио барих чадвартай
• X9D Lite адаптер – Тохиргоо, уялдааг илүү амар болгоно
• Crossfire системийн найдвартай байдал ба дохионы хамгийн бага хоцролт

Хэрэв та хамгийн найдвартай, хямд өртөгтэй урт зайн удирдлага-ыг хайж байгаа бол TBS Crossfire Nano TX Starter Set бол хамгийн зөв сонголт юм. FPV-ийн эхлэлээ итгэлтэйгээр тавь!
