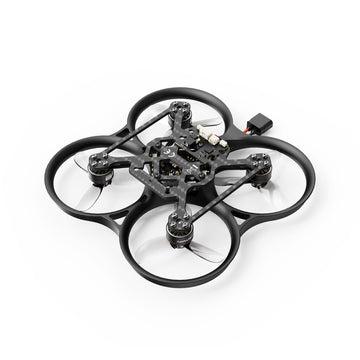

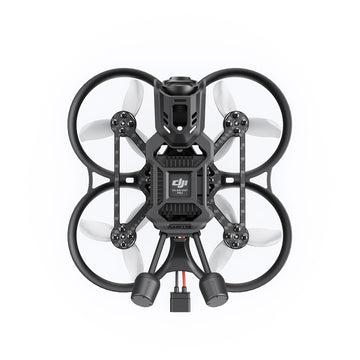

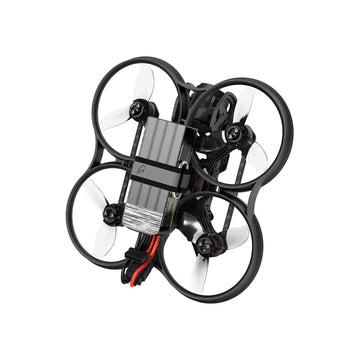

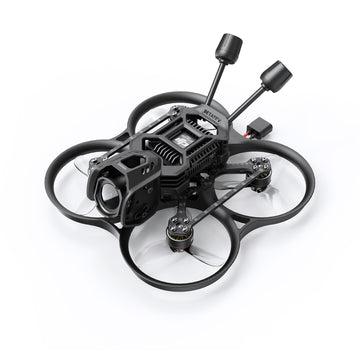

BETAFPV Pavo20 Pro II O4Pro Brushless Whoop Quadcopter

2.2" Pavo20 Pro II нь DJI O4, O4 Wide болон O4 Pro видео дамжуулагчтай нийцтэй, асар хөнгөн (116.2г) фристайл гүйцэтгэлийг шинээр тодорхойлж байгаа бөгөөд одоо хүчтэй 3S болон 4S тохиргоотойгоор гарч байна. 3S хувилбар нь F4 2-3S 20A FC болон LAVA 1104 7200KV моторуудыг хослуулсан бөгөөд LAVA II 3S 680mAh батарейгаар 9 минут хүртэл нисэх хугацааг олгож, өндөр ашигт ажиллагаа, хурдан шуурхай байдлыг эрэлхийлэгч нисгэгчдэд нэн тохиромжтой. Заавал илүү урт нисэх хугацаа шаардлагатай хүмүүст зориулж 4S хувилбар нь Cube 2-4S 30A FC болон LAVA 1104 5500KV мотортойгоор сайжруулагдсан бөгөөд LAVA II 4S 680mAh батарейгаар 10 минут 30 секунд хүртэлх уртасгасан нислэгийг санал болгож, зогсолтгүй фристайл гүйцэтгэлийг хангана.

Хоёр тохиргоо хоёулаа угсрахад хялбар бөгөөд эдэлгээ сайтай шинэчлэгдсэн II Рам, чичиргээгүй тогтвортой байдлыг хангах O4 Air Unit Pro кронштейн (bracket), мөн үзэгдэх орчныг сайжруулах суурилуулсан RGB LED туузтай. Шинэ сайжруулалтуудад: эрэн сурвалжлахад хялбар болгох дотоод бузер (buzzer), ихэнх 12x ба 18x GPS модулиудтай тохирох GPS кронштейн, болон сэнс, мотор сулрахаас сэргийлж эрэгээр чангалж бэхэлдэг GF D2.2 3-ирт сэнсүүд багтсан. Pavo20 Pro II бол мэргэжлийн фристайл болон кинематик агаарын зураг авалт хийх хүсэлтэй нисгэгчдэд зориулсан хамгийн шилдэг whoop дрон юм.

Онцлох шинж чанарууд (Bullet Points)

• 3S ба 4S Фристайлд тохируулсан түлхэх систем: LAVA 1104 сойзгүй мотор (4S-д 5500KV / 3S-д 7200KV) болон GF D2.2 3-ирт сэнсүүд нь хосгүй түлхэх хүчийг санал болгох ба аэродинамик рам нь огцом манёвр хийхэд зориулж чадлыг 8–11%-иар нэмэгдүүлдэг.
• Шинэ үеийн Рам: Суурилуулсан чиглүүлэгч бүхий суулгах цэгүүд ба 4 эрэгт дизайнтай бэхэлгээ нь угсралтыг хурдан бөгөөд асар бөх бат болгодог.
• O4 Pro, O4 Wide ба O4-тэй зохицол: Шинэчлэн зохион бүтээсэн карбон хавтан нь O4, O4 Wide ба O4 Pro системүүдийг найдвартай холбож, HD бичлэг хийх болон угсралтын олон талт боломжийг олгоно.
• Хөнгөн бөгөөд Хүчтэй: Ердөө 116.2г жинтэй (O4 Pro хувилбар) энэхүү 2.2″ синевуп (cinewhoop) нь DJI нисгэгчдийг FPV ертөнцөд хөл тавихад төгс тохирно.
• Кинематик тогтвортой байдал: Суурилуулсан O4 Air Unit Pro кронштейн нь авалт бүрийг төгс тогтвортой байлгана.
• Нислэгийн контроллер: 3S-д зориулсан F4 2-3S 20A FC болон 4S-д зориулсан Cube 3IN1 2-4S 30A FC нь тооцоолох өндөр чадал, шуурхай хариу үйлдлээр нарийн фристайл удирдлагыг хангана.
• Уртасгасан нислэгийн хугацаа: LAVA II 580mAh батарейгаар 7'30" (3S) эсвэл 8'30" (4S) ниссэн бол, 680mAh батарейгаар 9' эсвэл 10'30" хүртэл урт хугацаагаар ниснэ.
• Бузер ба GPS бэлтгэл: Уналтын дараа дроноо хурдан олоход туслах дотоод бузер ба ихэнх 12x болон 18x модулиудтай тохирох хоёр GPS кронштейн багтсан.
• Шинэ RGB LED тууз: Нислэгийн үеийн баримжааг сайжруулж, гоёмсог үзэмжийг авчирна.
• ND шүүлтүүрийн бэлтгэл: O4 Pro-д зориулсан ND/UV шүүлтүүрүүд нь ямар ч гэрэлтүүлгийн нөхцөлд чанартай бичлэг хийх боломжийг олгоно.
• Шууд залгаад нисэх тохиргоо (Plug-&-Play): DJI O4 системд тусгайлан оновчилсон PID тохиргоотой. OSD цэснээс сонгоод шууд нисэх боломжтой.

Техникийн үзүүлэлтүүд (Specifications)

• Бүтээгдэхүүн: Pavo20 Pro II Сойзгүй Whoop Квадрокоптер
• Бааз хоорондын зай (Wheelbase): 93.9мм
• Нислэгийн контроллер (FC): Cube 2-4S 30A 3IN1 FC (4S), F4 2-3S 20A AIO FC (3S)
• Рам: Pavo20 Pro II Сойзгүй Рам
• Мотор: LAVA цувралын 1104 Сойзгүй мотор
• Сэнс: GF D2.2 3-ирт сэнс
• Нислэгийн хугацаа: 8'30'' (4S + LAVA II 4S 580mAh), 10'30'' (4S + LAVA II 4S 680mAh), 7'30'' (3S + LAVA II 3S 580mAh), 9' (3S + LAVA II 3S 680mAh)
• Хүлээн авагчийн хувилбар (RX): Serial ELRS, DJI SBUS
• HD VTX Кронштейн: O4 Air Unit Pro Bracket, O4 Air Unit Bracket II
• Жин: 72.6г (PNP хувилбар), 116.2г (O4 Pro суулгасан)
• Батарейны холбогч: XT30
• Батарейны суулгах зай: 29мм * өндрийн хязгааргүй
• LED тууз: NightFire RGB LED тууз
• Дэмжигдэх VTX: DJI O4 Air Unit Pro, DJI O4 Air Unit
• Камерын шүүлтүүр суулгах: Босоо (Vertical)
• Зөвлөмж болгох шүүлтүүр: O4 Pro камерт зориулсан ND шүүлтүүр
• Зөвлөмж болгох батарей: LAVA II 4S 580mAh/680mAh, LAVA II 3S 580mAh/680mAh, LAVA 3S 450mAh 75C, LAVA 3S 550mAh 75C

Анхааруулга:

• Дронд гэмтэл учруулахаас сэргийлж батарейны эерэг (+), сөрөг (-) туйлыг зөв холбоно уу.
• O4 Pro хувилбарт O4 Pro VTX дагалдах бөгөөд PNP хувилбаруудад VTX систем БАГААГҮЙ тул тусад нь худалдаж авах шаардлагатай.

3S ба 4S Түлхэх системүүд: Фристайл манлайлалд зориулагдав

Pavo20 Pro II нь таны чадлын сонголтод нийцүүлэн хоёр тохиргоотой санал болгогдож байна. 3S хувилбар нь өндөр эргүүлэх хүч бүхий LAVA 1104 7200KV мотортой тул хурдан шуурхай, мэдрэмжтэй байдлыг санал болгодог бол 4S тохиргоо нь ашигт ажиллагаанд тохируулсан LAVA 1104 5500KV моторыг ашигладаг. Хоёул Gemfan D2.2 3-ирт сэнсүүдтэй хослон фристайл манёвруудад зөөлөн, найдвартай чадлыг өгнө. Эрэгээр сайтар чангалж бэхэлдэг D2.2 3-ирт сэнсүүд нь сэнс болон мотор сулрахаас бүрэн сэргийлж, нислэг бүрт тогтвортой гүйцэтгэлийг үзүүлнэ. Шинэ LAVA II 680mAh батарейгаар тэжээгддэг Pavo20 Pro II нь 3S дээр 9 минут, 4S дээр 10 минут 30 секунд хүртэл уртасгасан нислэгийг хангаж, фристайл болон кино зургийн аль ч нөхцөлд зөөлөн, эрч хүчтэй бичлэг хийх боломжийг олгоно.

Сайжруулсан II Рам: Илүү тогтвортой, Угсрахад хялбар

Бат бөх 93.9мм бааз хоорондын зай ба цохилтод тэсвэртэй PA12 зузаатгасан whoop цагираг бүхий Pavo20 Pro II Рам нь уян тансаг бөгөөд бат бөх байхаар зохион бүтээгдсэн. Үйлдвэрлэлийн хувьсгалт угсралтын систем нь суулгасан гайкатай бөгөөд ердөө дөрвөн эрэгээр цохилтод тэсвэртэй чанга түгжигддэг тул угсралтыг урьд урьдынхаас илүү хурдан, найдвартай болгодог. Шахаж хэвлэх дэвшилтэт технологи нь 3 чиглүүлэгч суурилуулах цэг бүхий тулгуурт бүтэцийг хослуулснаар карбон хавтангийн нарийн тохируулгыг хангаж, хэлбэр алдагдахаас сэргийлэн асар бөх бөгөөд тогтвортой суурийг бүрдүүлсэн. Батарейны үүрийг 29мм болгон томруулж, өндрийн хязгаарлалтгүй болгосноор урт хугацааны өндөр гүйцэтгэлтэй нислэгийн том 4S батарейнуудыг ашиглах боломжтой.

Шинээр зохион бүтээсэн карбон хавтан нь DJI O4 Air Unit Pro, O4 Wide Air Unit болон DJI O4 Air Unit-ийг бүрэн дэмжихээр зохицолыг өргөжүүлсэн. O4 системүүдэд тусгайлан оновчилсон PID параметрүүдийн тусламжтайгаар дээд гүйцэтгэлд хүрэх нь асар хялбар – та ердөө OSD цэснээс тохиргоогоо сонгоод нарийн бөгөөд итгэлтэйгээр нисэх боломжтой.

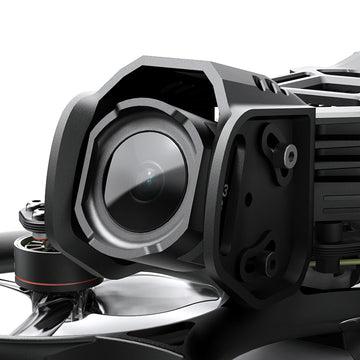

O4 Air Unit Pro Кронштейн

Pavo20 Pro II нь дэвшилтэт O4 Air Unit Pro кронштейнийг суулгасан бөгөөд энэ нь угсралтын ажлыг хялбарчлахын зэрэгцээ асар тогтвортой, зөөлөн HD бичлэг хийх боломжийг олгоно. Хамгийн дээд хамгаалалтыг хангасан хүчжүүлсэн камерын хажуугийн хавтан болон камерын эргэлтийн төвийг оновчилдог хос бэхэлгээний нүхтэй тул 0-40° налууг хялбархан тохируулж, өргөн өнцгийн горимд ч ND шүүлтүүрийг чөлөөтэй ашиглах боломжийг олгоно. 30° өнцөгтэй антенны бэхэлгээ нь дохионы тохиромжтой чадлыг хангах ба багаж хэрэгсэлгүйгээр антеныг хурдан солих боломжтой. Ердөө 8 хагас эрээстэй эрэгээр бэхлэгддэг энэхүү кронштейн нь чичиргээний эсрэг үзүүлэлтийг сайжруулахын зэрэгцээ төвөгтэй угсралтыг арилгасан.

• [DJI O4 Air Unit Pro-г суулгах заавар видеог үзэх]
• Анхаар: Pavo20 Pro II-тэй бөгөөд O4 Air Unit-д зориулсан Canopy II ашиглахыг хүссэн нисгэгчдэд Pavo20 Pro II Дээд хавтан (Top Plate) шийдэл болно.

Нислэгийн контроллерууд

Pavo20 Pro II нь таны хөдөлгүүрийн системд нийцүүлэн нислэгийн контроллерын хоёр тусдаа тохиргоог санал болгодог. 3S хувилбар нь дижитал HD VTX-д зориулагдсан F4 2-3S 20A FC-тэй бөгөөд DJI O4 системд зориулсан тогтвортой 9V 2A, гадаад төхөөрөмжүүдэд зориулсан 5V 3A бүхий хос BEC шийдлээр тоноглогдсон. Түүний 20A ESC нь хурдан шуурхай, динамик гүйцэтгэлийг хангах ба тусгай 6-pin HD VTX холбогч болон тохиромжтой байрлалтай USB порт нь суурилуулалт болон арчилгааг хялбарчилж, өдөр тутмын нислэгийн өндөр найдвартай байдлыг авчирна.

• Анхаар: 2026 оны 8-р сараас эхлэн манай whoop-д суулгасан F4 2-3S 20A FC нь STM32F405 эсвэл AT32F435 MCU-тэйгээр худалдаанд гарах болно. Хоёр хувилбар хоёулаа яг ижил нислэгийн гүйцэтгэлийг үзүүлэх бөгөөд агуулахын нөөцөөс хамааран санамсаргүй байдлаар хүргэгдэнэ.

4S тохиргоо нь тусгайлан өндөр гүйцэтгэлтэй 4S системд зориулагдсан Cube 3IN1 2-4S 30A FC рүү ахидаг. Энэхүү бүхнийг нэг дор багтаасан хавтан нь STM32G473, дулаан сарниулах 2oz зэсийн зузаантай 30A тасралтгүй гүйдлийн ESC, болон Serial ELRS 2.4GHz хүлээн авагчийг (RX) нэгэн авсаархан бүтцэд багтаасан. 168MHz MCU-аар тэжээгддэг Cube FC нь тооцоолох өндөр чадалтай тул фристайл болон кинематик нислэгийн аль алинд мэдрэмжтэй, туйлын торгомсог зөөлөн удирдлагыг санал болгоно.

Аюулгүй байдал & Итгэлтэй байдал: Бузер ба GPS бэлтгэл

Pavo20 Pro II нь одоо дотоод бузертай (buzzer) ирдэг тул уналтын дараа дроноо хурдан бөгөөд хялбар олох боломжтой — өндөр өвс эсвэл өтгөн бартаат бүсэд whoop-ээ алдана гэж санаа зоволтгүй. Навигацийн багц болон буцах (RTH) функц ашиглах хүсэлтэй нисгэгчдэд зориулж зах зээл дээрх ихэнх 12x ба 18x GPS модулиудтай тохирох хоёр GPS кронштейн багтсан. Шинэ газруудыг судлах эсвэл хязгаараа сорихдоо эдгээр боломжуудын тусламжтайгаар сэтгэл амар нисэх болно.

NightFire RGB туузаар шөнийг гэрэлтүүл

Pavo20 Pro NightFire Limited Edition дээр байдаг шиг дээд зэрэглэлийн NightFire RGB LED туузаар шөнийн нислэгээ шинэ түвшинд гаргаарай. Үзэгдэх орчин ба хэв маягийг сайжруулахаар зохион бүтээгдсэн энэхүү тод RGB LED нь олон төрлийн өнгө, динамик горимоор таны whoop-д амьдрал бэлэглэнэ. Товчлуур дээр дарснаар 10 урьдчилан тохируулсан гэрлийн эффект болон 7 өнгөн хооронд хялбархан шилжих боломжтой. NightFire RGB LED тууз нь шөнийн тэнгэрт тод гэрэлтэхээр бүтээгдсэн. Нислэгийн замаа урьд өмнө байгаагүйгээр гэрэлтүүлээрэй.

ND Шүүлтүүрүүд: Кадр бүрт төгс экспозици

DJI O4 Pro камерт зориулсан ND шүүлтүүрээр Pavo20 Pro II-ийн агаарын бичлэгийн чанарыг төгс болгоорой. ND8, ND16, болон ND32 сонголтууд нь тохиромжтой экспозици болон байгалийн хөдөлгөөний сарнилыг (motion blur) хангана. Түүнчлэн UV шүүлтүүр нь дурангийн линзийг зурагдах, тоос шороо болон хэт ягаан туяаны бүрхэгдлээс хамгаалж, орчин бүрд болор мэт тод дүрслэлийг өгнө. Хөнгөн, эдэлгээ сайтай, суулгахад хялбар эдгээр шүүлтүүрүүд нь фристайл нисгэгчид болон контент бүтээгчдийн хувьд салшгүй хамтрагч юм.

Pavo20 Pro II болон Pavo Pico II-ийн харьцуулалт

Зөвлөмж болгох эд ангиуд (Recommended Parts)

• Рам: Pavo20 Pro II Сойзгүй Whoop Рам
• Нислэгийн контроллер (FC): Cube 3IN1 2-4S 30A FC, F4 2-3S 20A AIO FC
• Мотор: LAVA цувралын 1104 Сойзгүй мотор
• Сэнс: GF D2.2 3-ирт сэнс
• Батарей: LAVA II 4S 580mAh/680mAh батарей, LAVA II 3S 580mAh/680mAh батарей, LAVA 3S 450mAh 75C батарей, LAVA 3S 550mAh 75C батарей
• Шүүлтүүр: O4 Pro камерт зориулсан ND шүүлтүүр
• RGB тууз: NightFire RGB LED тууз
• VTX Кронштейн: Canopy II (O4 Air Unit-д зориулсан), O4 Air Unit Pro Bracket, O4 Air Unit Bracket
• VTX: DJI O4 Air Unit Pro, O4 Wide Air Unit, O4 Air Unit
• Дагалдах хэрэгсэл: 5.8G VTX Антенны багц, Дроны эрэгний багц

Файлууд (Files)

• FC микро программ хангамж ба CLI dump файл (F4 2-3S 20A FC) (Pavo20 Pro II 3S)
• FC микро программ хангамж ба CLI dump файл (Cube 2-4S 30A FC) (Pavo20 Pro II 4S)

Анхаар: ICM42688 IMU чипний нийлүүлэлтийн хомсдолоос үүдэн BETAFPV баг шинэ ICM42605 IMU чипийг ашиглаж, тохирох микро програм хангамжийг бүтээсэн. Нарийвчилсан туршилтаар энэ нь манай чанарын хатуу стандартуудыг бүрэн хангаж байгаа нь батлагдсан.

Багцын бүрэлдэхүүн (Package)

Pavo20 Pro II Сойзгүй Whoop Квадрокоптер (3S/4S PNP Хувилбар):

• 1 * Pavo20 Pro II Сойзгүй Whoop Квадрокоптер (PNP)
• 1 * O4 Air Unit Bracket II-т зориулсан Дээд хавтан (Top Plate)
• 1 * O4 Air Unit Bracket II-т зориулсан Доод хавтан (Bottom Plate)
• 1 * O4 Air Unit Pro Кронштейн
• 4 * Gemfan D2.2 3-ирт сэнс
• 1 * Type-C -> SH1.0 Адаптер
• 1 * SH1.0-4Pin Адаптер кабель
• 1 * RGB LED тууз (500мм)
• 6 * O4 Air Unit Pro Кронштейнд зориулсан амортизатор бөмбөлөг (6.6мм)
• 6 * O4 Air Unit Bracket-д зориулсан амортизатор бөмбөлөг (8.8мм)
• 6 * O4 Air Unit Bracket-д зориулсан амортизатор жийргэвч (1.5мм)
• 6 * M2*10 Цилиндр толгойтой эрэг
• 6 * M2*4 Бөмбөгөр толгойтой эрэг
• 6 * M2*4 Өөрөө ухуулагч эрэг
• 8 * M1.4*6 Шайбтай хавтгай толгойтой өөрөө ухуулагч эрэг
• 2 * 5.8G VTX Антен
• 1 * 5.8G VTX Антенны бэхэлгээ
• 1 * 22*22мм GPS Кронштейн
• 1 * 14*17мм GPS Кронштейн
• 2 * GPS Порлон жийргэвч
• 1 * Филлипс халив
• 1 * H1.5 Дотор зургаан өнцөгт халив

Pavo20 Pro II Сойзгүй Whoop Квадрокоптер (3S/4S O4 Pro Хувилбар):

• 1 * Pavo20 Pro II Сойзгүй Whoop Квадрокоптер (O4 Pro)
• 4 * Gemfan D2.2 3-ирт сэнс
• 1 * Type-C -> SH1.0 Адаптер
• 1 * SH1.0-4Pin Адаптер кабель
• 1 * SH1.0-6Pin HD Кабель (100мм)
• 1 * RGB LED тууз (500мм)
• 2 * 5.8G VTX Антен
• 1 * 5.8G VTX Антенны бэхэлгээ
• 1 * 22*22мм GPS Кронштейн
• 1 * 14*17мм GPS Кронштейн
• 2 * GPS Порлон жийргэвч
• 1 * H1.5 Дотор зургаан өнцөгт халив
• 1 * O4 Air Unit Pro Хэрэглэгчийн гарын авлага

Анхаар: O4 Pro хувилбарт O4 Pro VTX дагалдах бөгөөд PNP хувилбарт VTX систем БАГААГҮЙ тул тусад нь худалдаж авах шаардлагатай.
